空调遥控器外壳外观结构三维设计

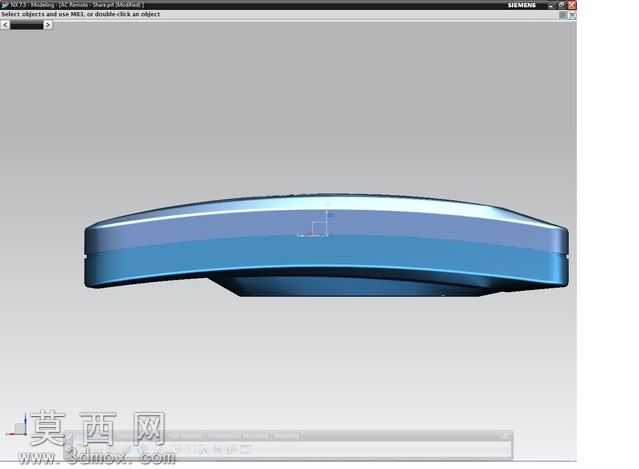

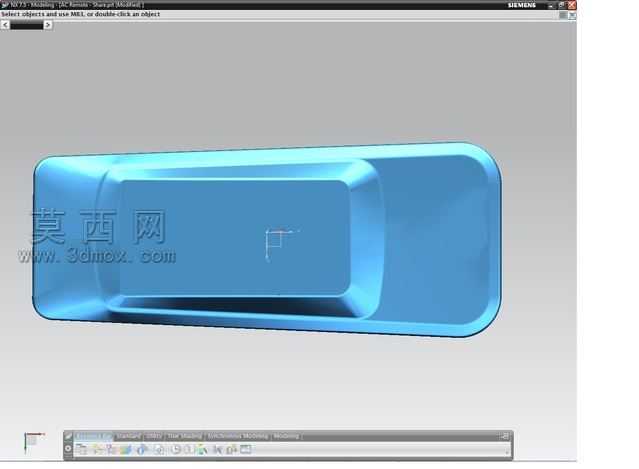

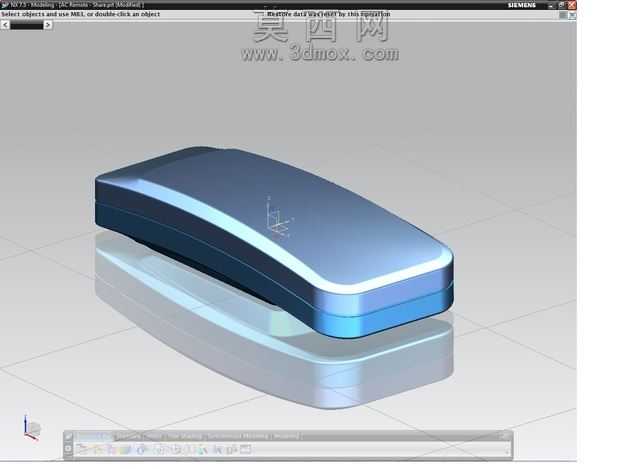

本作品为手持遥控设备的外壳三维建模成果，建模过程依托三维设计软件完成全参数化构建，整体围绕手持握持的人机交互需求展开造型设计。首先从基础轮廓草绘入手，绘制符合人体手掌握持弧度的侧边基准曲线，通过拉伸、倒圆角等基础特征构建外壳的主体胚体，针对外壳表面的内凹操控区域，采用曲面偏移、拔模处理的方式预留按键安装位，保证后续装配时按键与外壳的贴合间隙控制在合理公差范围内。外壳整体采用大圆角过渡设计，所有棱边均做了不同半径的圆角处理，既避免注塑生产时的应力集中问题，也提升手持握持时的触感舒适度，不会出现硌手的情况。在材质表现上，渲染阶段采用哑光ABS塑料材质参数，调整材质的粗糙度、反光度参数模拟常见家电遥控器的外壳质感，同时对表面的品牌标识区域做了轻微的凹凸贴图处理，还原真实产品的表面细节。结构设计上，外壳上下盖的配合位置预留了卡扣安装位与超声焊接线，保证装配后的结构稳定性，同时针对电池仓区域做了局部壁厚加强，避免日常使用中摔落导致的外壳开裂问题。设计过程中针对初始版本的握持手感做了多轮修改调整，优化了侧边弧度的曲率变化，调整了外壳整体的厚度分布，在保证结构强度的前提下尽可能降低外壳重量，同时对操控区域的内凹深度做了微调，让手指按压按键时的行程感受更加自然。曲面构建过程中反复检查曲面的连续性，保证所有拼接曲面达到G2连续标准，避免渲染和后续开模时出现曲面折痕、光影不顺的问题，整体模型的所有特征均保留完整参数，可根据后续的功能需求快速调整外壳尺寸、按键布局以及外观细节，适配不同规格的遥控设备开发需求。
