工业传动用环形连接拉杆结构设计

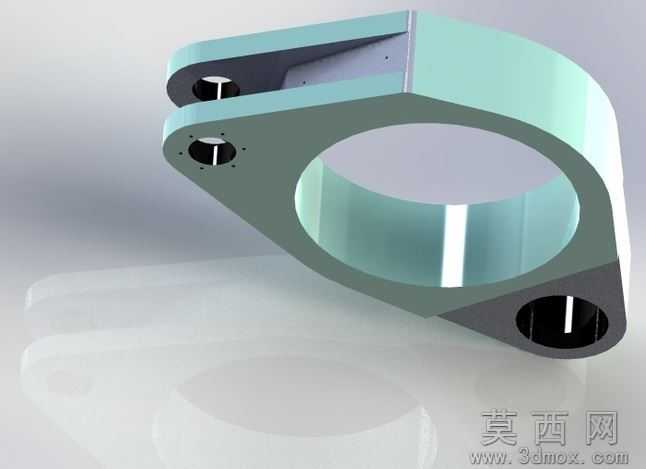

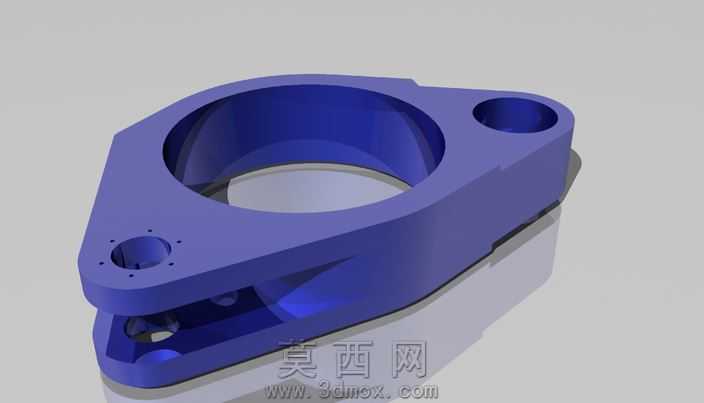

该拉杆零件采用三维参数化建模方式完成整体结构设计，建模过程中先以基准面定位核心环形基体的中心轴线，绘制环形主体的内外轮廓草图，通过拉伸凸台命令生成基础环形结构，保证环形内孔的同轴度与壁厚均匀性，满足轴类部件穿设配合的装配需求。在环形基体的外侧延伸设计三个带孔连接耳结构，建模时先绘制每个连接耳的轮廓草图，通过拉伸与基体合并，再对每个连接耳的孔位进行同轴心定位，采用切除拉伸命令生成铰接安装孔，孔位边缘做倒角处理，避免装配时应力集中，同时保证铰接销轴的装配顺畅。整体建模过程中对所有过渡棱边添加圆角特征，不同位置的圆角半径根据结构受力情况匹配设置，既消除加工锐边，也优化零件的应力分布特性。材质设定选用常用的中碳结构钢，渲染时赋予金属哑光质感，调整环境光与阴影参数，清晰呈现零件的结构层次与轮廓细节，直观展示各部分的连接关系。设计过程中重点考量零件的受力传递路径，环形主体承担主要的周向载荷，三个连接耳分别对应不同方向的铰接点位，可实现多方向的力传递与运动约束，适配机械传动系统中杠杆联动的工况需求。建模阶段同步校验各安装孔的位置度，确保相邻孔位的中心距公差符合装配要求，避免后续装配出现干涉问题；对环形内孔的表面粗糙度做对应设定，满足与配合轴件的转动或滑动配合需求。整体结构紧凑，无冗余设计，在保证结构强度的前提下尽可能控制零件重量，兼顾力学性能与轻量化需求，可直接用于机械传动机构的虚拟装配验证、运动仿真分析，也可作为后续工程图生成、数控加工编程的基础模型，适配多类机械装备的传动连接场景。
