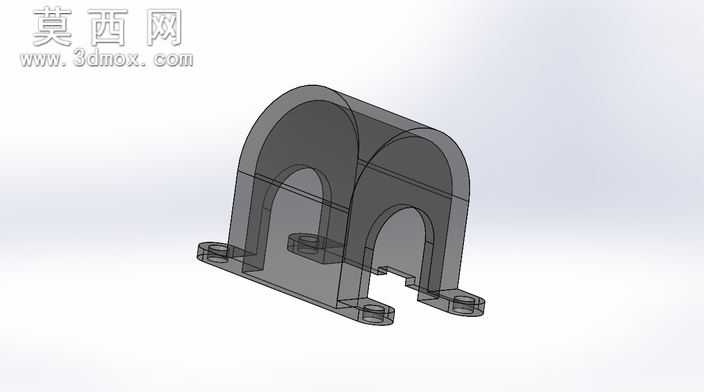

简易双拱结构透明款泵盖三维设计作品

本款泵盖采用三维参数化建模方式完成整体设计，建模过程中首先以基准平面为定位基础，绘制底部安装法兰的轮廓草图，通过拉伸特征生成带安装孔的法兰底座，安装孔位置严格匹配对应泵体的装配定位尺寸，保证后续装配的同轴度与贴合度要求。主体拱形腔体部分采用对称草图拉伸结合圆角过渡处理，双拱连通的腔体结构既满足泵腔内部流道的避让需求，又通过拱形力学结构提升了泵盖整体的承压能力，减少工作状态下的形变风险。建模过程中对所有棱边做了适配的圆角处理，既避免应力集中问题，也符合实际机加工的工艺要求，不存在无法加工的尖锐死角。材质渲染阶段选用半透明工程塑料材质进行效果呈现，通过调整材质的透明度、折射率与漫反射参数，清晰展示出泵盖的内部腔体轮廓与壁厚分布，直观呈现内部结构的连通关系，同时搭配金属质感的安装孔位衬边效果，区分不同加工部位的材质差异。结构设计上采用对称式布局，底部四个安装耳座均匀分布受力点，拱形腔体的壁厚保持均匀一致，避免注塑或铸造过程中出现缩孔、壁厚不均导致的强度缺陷，腔体边缘的密封贴合面做了平面度约束设计，保证与泵体装配时的密封性能，防止工作介质渗漏。整体设计思路围绕简易实用的定位展开，在满足泵盖基础的密封、防护、连接功能的前提下，尽可能简化结构造型，减少不必要的冗余特征，既降低了加工制造的难度，也缩短了建模与后续修改的周期，适配小功率通用泵类的配套使用需求，结构可修改性强，能够根据不同泵体的安装尺寸快速调整参数生成适配的衍生型号。
