带倾角方形安装转接法兰座结构

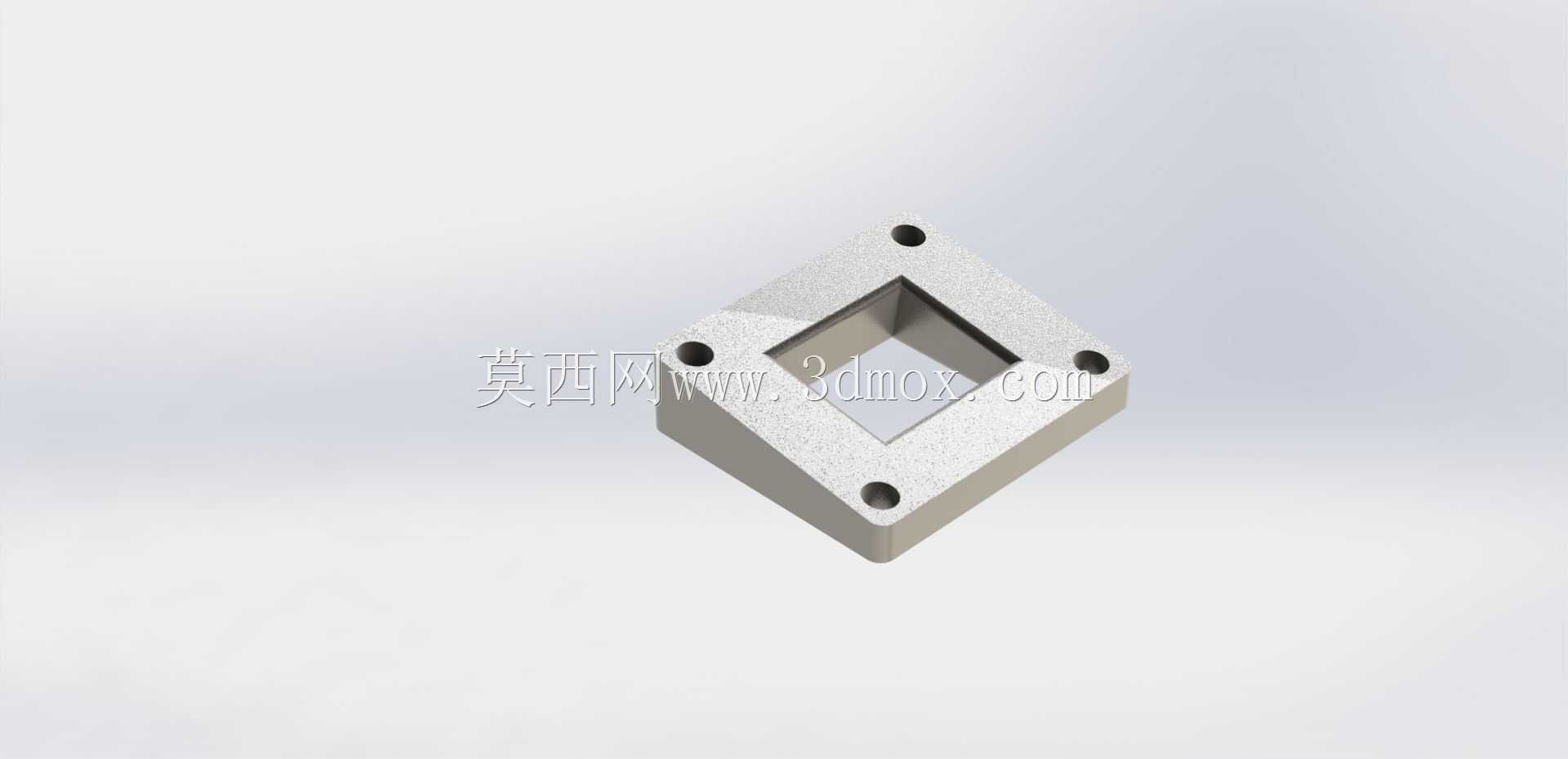

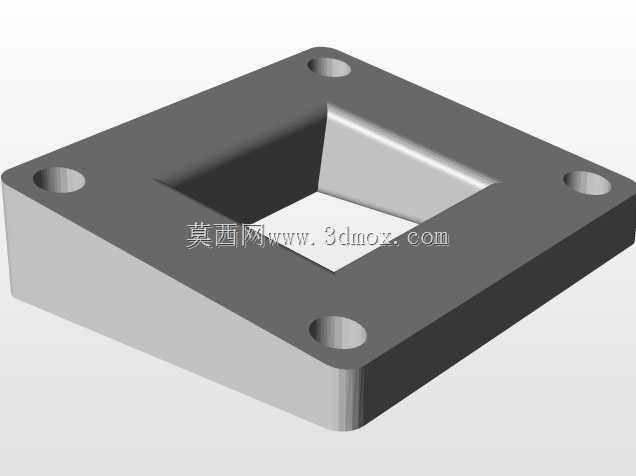

　　该零件属于设备连接系统中的方形转接安装座，整体采用近似正方形的板状主体，中心开设贯通方孔，四个角部布置圆形安装孔，孔位沿方形轮廓对称分布，可通过紧固件与相邻机架、功能模块或外部接口进行可靠连接。零件上表面并非简单平面，而是围绕中心方孔形成带角度的过渡区域，斜面与外缘安装面之间形成明确的高度差，这种结构使它在装配时不仅承担定位和支撑作用，也能适应带有倾斜配合面的组件。

　　从实际使用场景看，这类转接座常见于自动化设备、检测工装、小型机械模组以及需要空间角度补偿的连接部位。设备内部若存在不同朝向的安装基准，普通平板法兰只能保证轴向贴合，无法消除角度偏差；而带倾角的座体可以在两部件之间提供过渡配合面，使紧固件受力方向更稳定，也能减少额外垫片、修配件的使用。中心方孔可用于方形轴件、导向块、传感器外壳或管路模块穿过，既起到避让作用，也可通过孔壁轮廓限制部分转动自由度。

　　结构设计上，四角安装孔采用沉孔形式，螺钉头部装入后不会明显高出安装面，有利于缩小外部轮廓并避免与周边零件干涉。方孔边缘保留连续实体壁厚，角部材料分布均匀，能够在螺栓预紧时承受局部压应力。外轮廓倒角和孔口倒角降低了锐边风险，也便于装配导向。斜面区域从中心孔向外侧延展，形成类似锥形承托的配合关系，当上方零件压合时，接触压力可沿斜面分散，而不是集中在单一棱线上。

　　安装边界方面，建模时需要重点控制方形外轮廓的边长、四角孔中心距、孔直径、沉孔深度、中心方孔尺寸以及斜面倾角。孔位对称度直接影响互换性，若四个孔与配合件孔系不一致，装配时会产生强制拉扯；中心方孔的位置度则关系到穿过件是否偏心。斜面角度应与配对零件的贴合面一致，角度误差过大可能导致线接触或局部悬空，降低连接刚性。板厚方向需要兼顾强度与空间占用，过薄会在紧固后产生翘曲，过厚则增加重量并压缩相邻组件的布置空间。

　　在三维建模过程中，可先建立方形基体并确定中心基准，再绘制中心方孔和四角孔系，随后通过拉伸切除完成贯通结构。斜面部分适合采用拔模、放样或切除旋转等方式构建，关键是保证斜面与方孔边缘、外安装面之间的过渡关系清晰。沉孔结构应与所选螺钉规格匹配，模型中需保留孔底平面和沉孔台阶，便于工程图中标注深度与直径。完成实体后，还应检查最小壁厚、孔边距以及斜面与孔口是否存在异常交线，避免后续加工时出现薄弱区域。

　　该零件虽然外形不复杂，但对基准协调要求较高。它不是独立承载的大型结构件，而是用于建立两个模块之间准确位置关系的中间连接件。选型或改型时，应先确认配合面的角度、穿过件的方形截面尺寸以及螺栓分布圆，再据此调整座体厚度和孔位。若用于振动环境，还需关注接触面贴合率和螺栓预紧空间；若用于轻量化设备，则可在不影响孔边强度的前提下对非配合区域进行减重。整体结构紧凑，定位逻辑明确，适合作为机械装置中角度转接与方形接口固定的基础零件。
