6203双面密封深沟球轴承三维结构

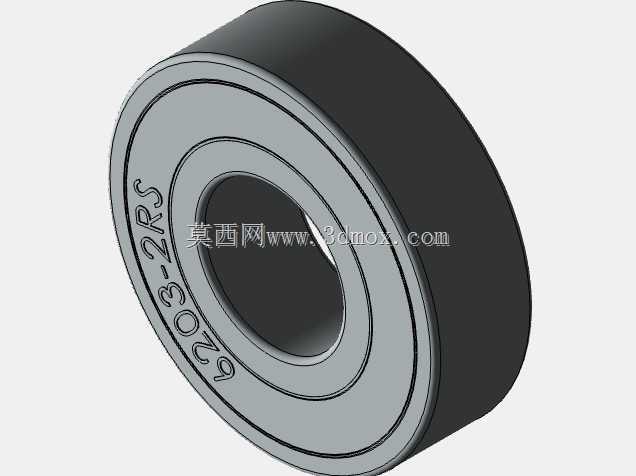

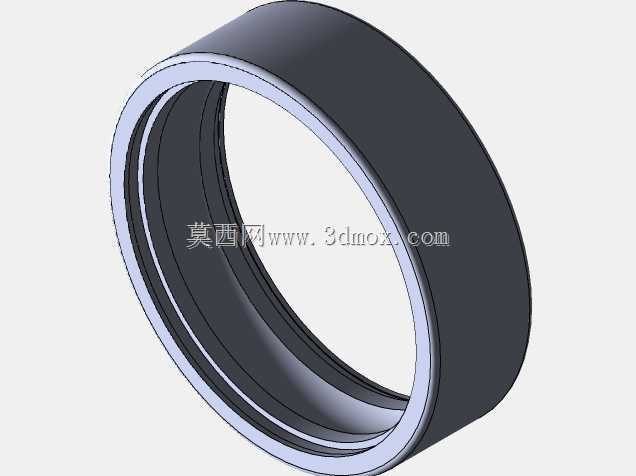

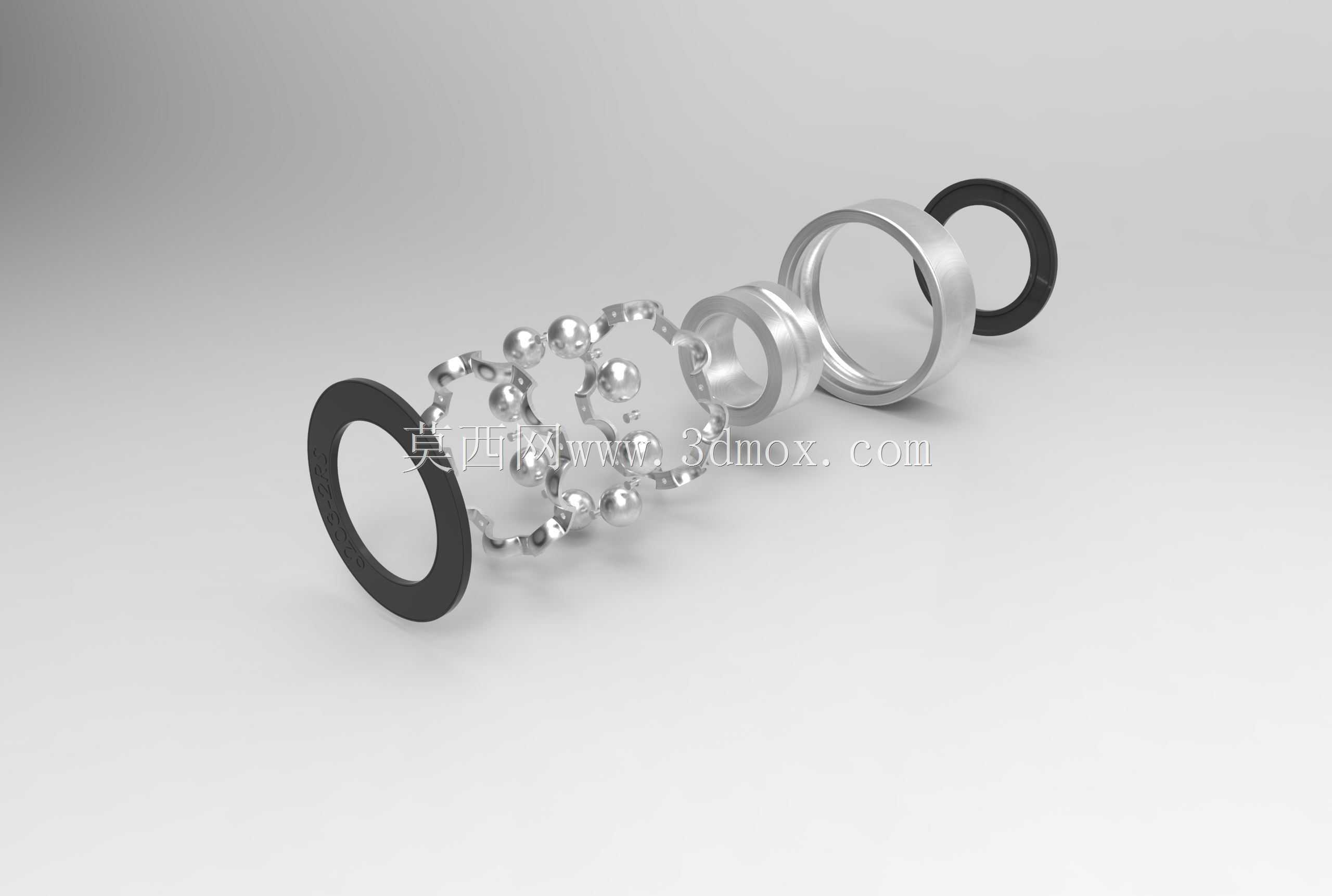

　　在中小型旋转支承结构里，6203规格的双面密封深沟球轴承属于使用频率很高的一类标准件。它的外圈外径为40毫米，内圈内径为17毫米，轴承宽度为12毫米，这组边界尺寸直接决定了轴颈配合段、轴承座孔以及轴向安装空间的设计取值。做三维结构时，不能只画一个简单圆环，需要把内圈、外圈、钢球、保持架以及两侧橡胶密封件分别建立实体，这样在装配校核、运动演示和剖切展示时，才能清楚表达轴承内部的滚动接触关系。

　　这类轴承最常见的应用场景，是电机输出端、小型减速机输入轴、风机叶轮轴、输送辊筒、电动自行车轮轴以及家电传动部件。设备运行时，内圈通常随转轴一起旋转，外圈安装在箱体或支座孔内保持固定，钢球在内、外圈滚道之间滚动，承担径向载荷，同时也能承受一定比例的双向轴向载荷。与开式轴承相比，2RS结构在两侧增加了接触式橡胶密封圈，能够阻挡粉尘、泥水和碎屑进入滚道，并减少内部润滑脂外泄。在农机、户外车辆、食品输送和粉尘较多的车间环境中，这种密封结构可以明显降低维护频次。

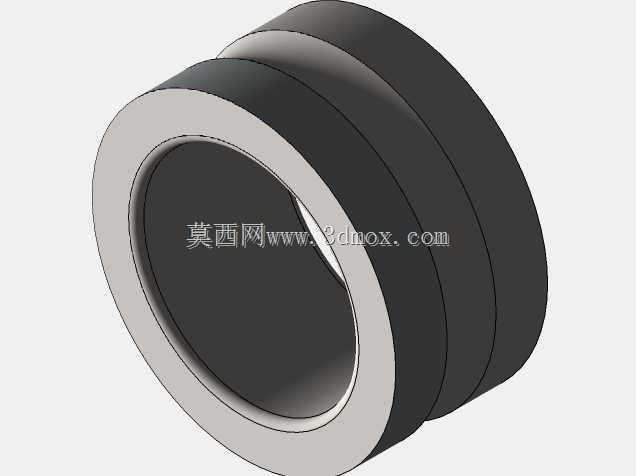

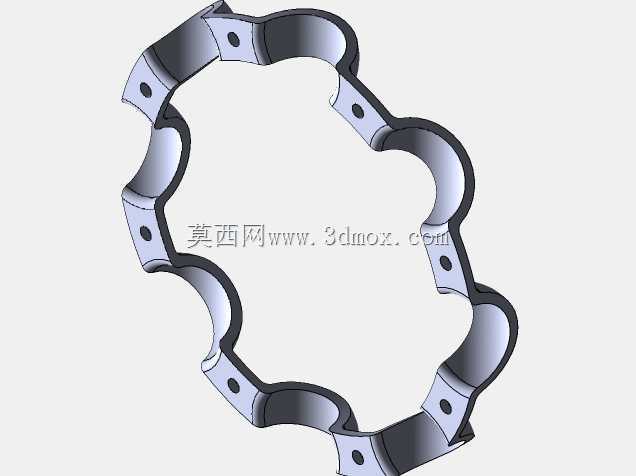

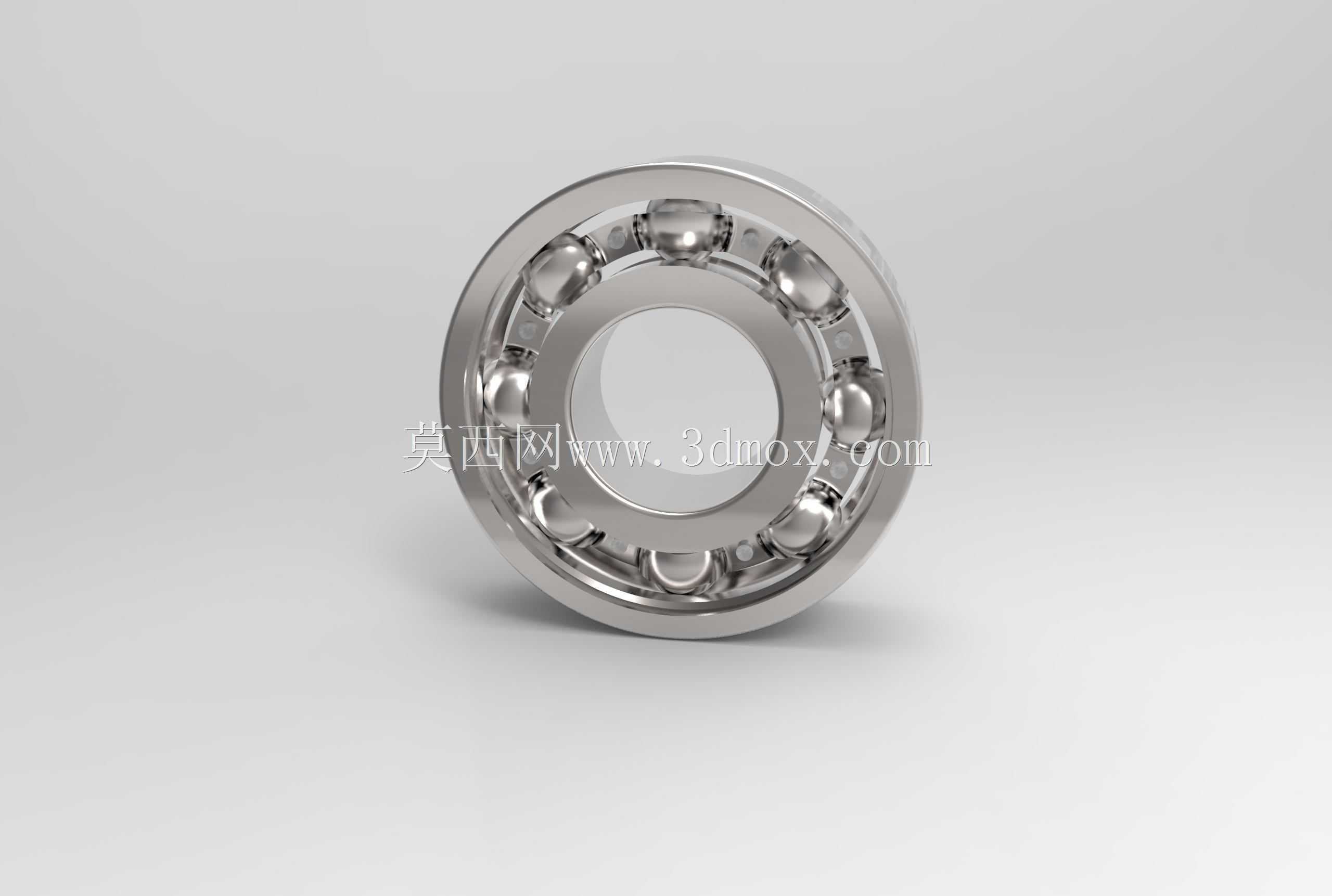

　　从建模思路看，深沟球轴承的核心在于滚道曲率与钢球排布。内圈外圆和外圈内孔并不是普通圆柱面，而是带有弧形截面的滚道，滚道半径略大于钢球半径，使钢球与滚道之间形成合理的点接触区域。钢球沿圆周均匀分布，数量和节圆直径需要与轴承系列尺寸相协调；保持架位于钢球之间，用于分隔滚动体，避免钢球相互摩擦，并让各钢球保持近似等间距运行。建模时可先绘制单颗钢球和保持架兜孔，再通过圆周阵列完成整周结构，随后检查钢球与内圈、外圈、保持架之间的干涉关系。

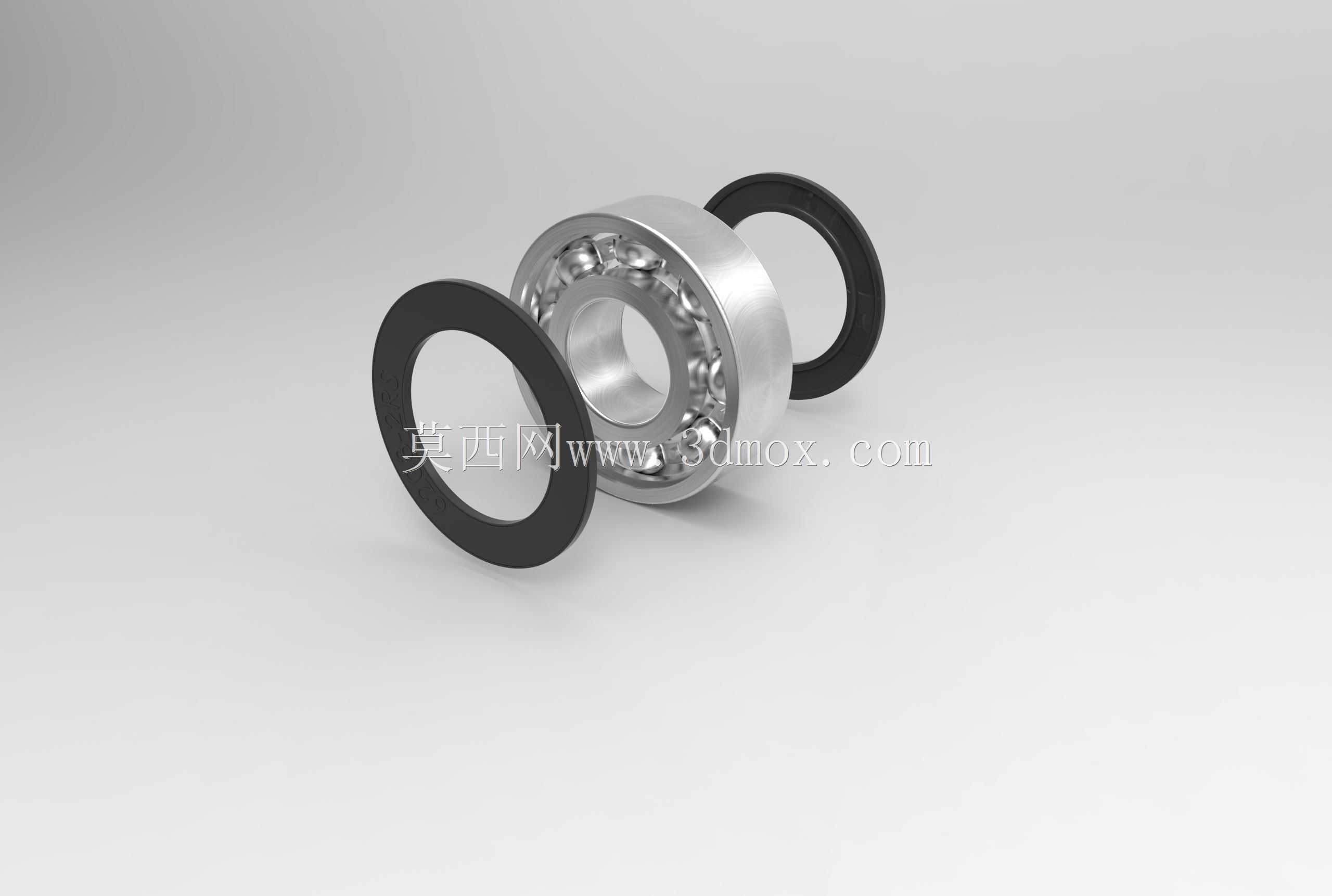

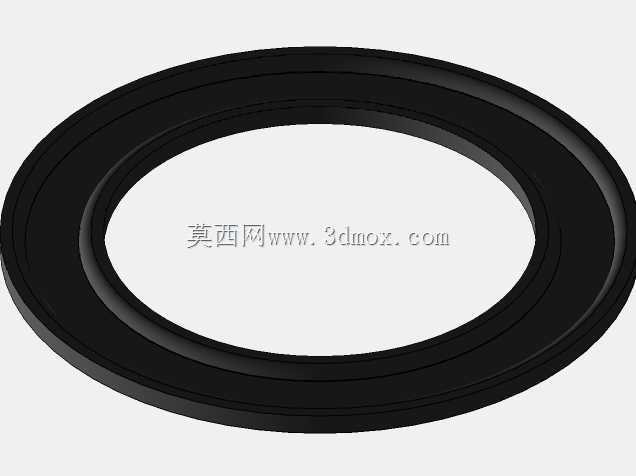

　　密封件的表达同样不能忽略。双面密封圈通常嵌入外圈内侧的密封槽中，唇部与内圈外径附近形成接触或轻接触结构。三维模型中把黑色密封圈单独表现出来，不仅有利于外观渲染，也能帮助设计人员判断轴承装入轴肩和座孔后，密封唇是否会与相邻零件发生摩擦。实际选型时，轴肩高度不能超过内圈允许的过渡尺寸，座孔台阶也不能压迫外圈密封区域，否则会造成密封圈变形、发热或早期失效。

　　安装边界方面，17毫米内径对应直径17毫米的轴颈，40毫米外径对应轴承座孔的安装尺寸，12毫米宽度则决定轴向占位。轴与内圈一般采用过渡或小过盈配合，座孔与外圈多采用较松的过渡配合，具体松紧程度要根据载荷方向、旋转套圈和装拆条件确定。若内圈随轴旋转并承受径向载荷，内圈配合通常应略紧；若外圈需要在轴承座内具备轴向游动补偿能力，则外圈配合不能过紧。轴端挡圈、端盖、卡簧或锁紧螺母等相邻限位件，都应围绕这12毫米宽度进行布置。

　　在设备结构设计阶段，把完整轴承模型放入总装后，可以校核轴肩过渡圆角、端盖间隙、润滑空间以及拆装工具的操作位置。剖切模型能够展示钢球如何在滚道内承载，密封圈如何封闭内部空间，保持架如何约束钢球间距。对于教学演示、维修培训和非标设备设计来说，这种按真实结构拆分的轴承模型比简化符号更直观，也能减少二维图纸阶段容易遗漏的装配干涉问题。
