内燃机气门驱动摇臂传动构件

　　这套摇臂结构主要服务于往复式内燃机的配气机构，在乘用车发动机、摩托车动力单元、小型船舶推进主机以及轻型航空活塞发动机中都能见到同类构件的工程应用。它的核心作用是把凸轮轴凸轮型面产生的径向顶升运动，转换为绕摇臂轴的摆动输出，最终推动气门杆完成开启动作，配合气门弹簧的回位力，精准控制进气、排气过程的开启升程与启闭时刻，直接决定发动机的充气效率、燃烧稳定性与整机动力输出表现。

　　从实际装机工况来看，摇臂工作时长期承受凸轮接触端的周期性冲击载荷，气门端还要反复传递气门弹簧的预紧反力，转轴配合位置持续存在相对摆动摩擦，整机运行转速越高，构件承受的交变载荷频率就越高。设计过程中首先要保证摇臂本体的刚性，避免高负荷下臂体发生挠曲变形，导致气门升程损失、配气相位偏移；同时还要控制构件整体转动惯量，减小高速往复运动带来的惯性冲击，降低凸轮型面与接触端面的磨损速率。

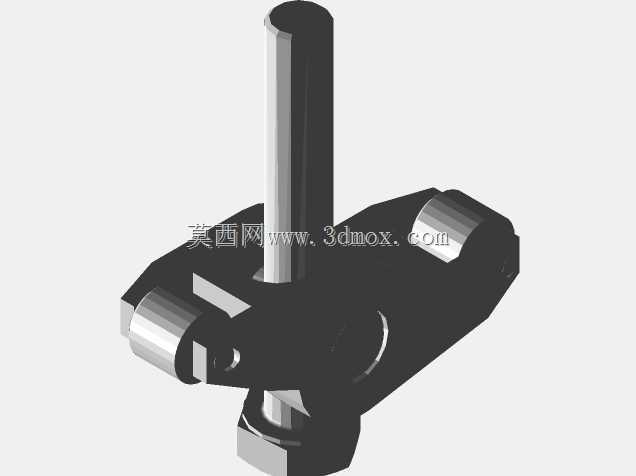

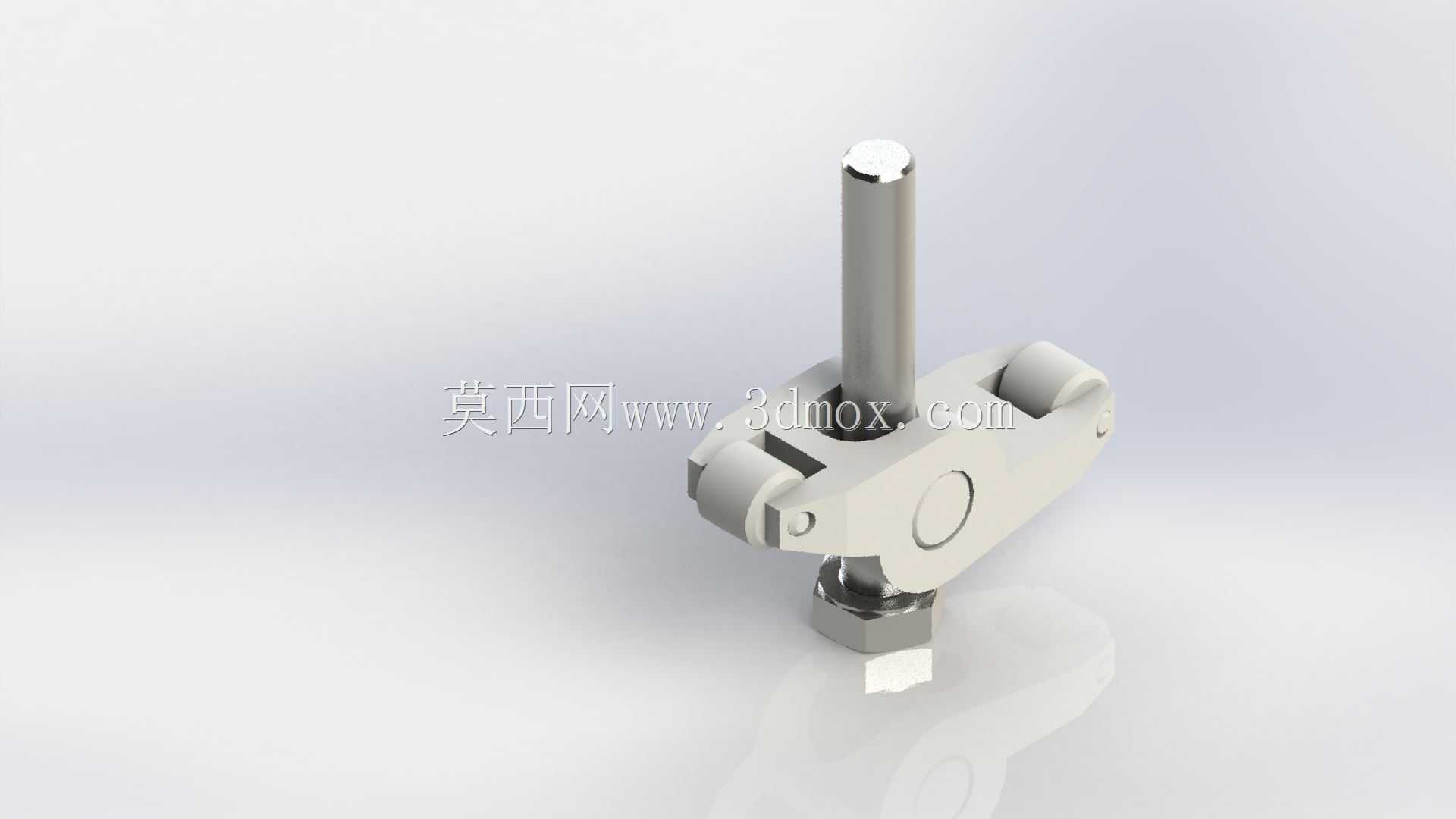

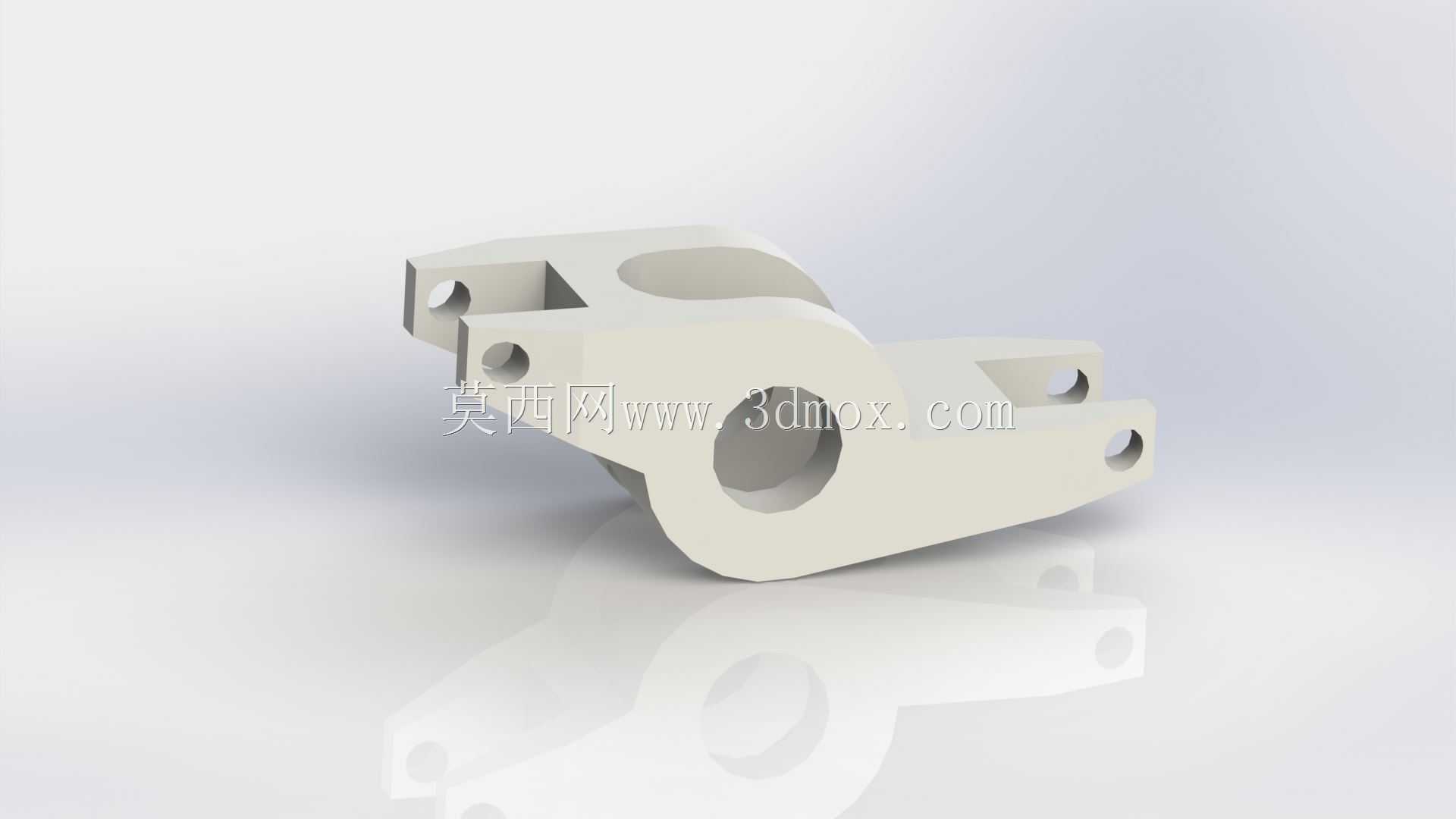

　　结构布局上，该构件采用中部铰接支撑的杠杆式构型，长端对应凸轮从动接触位置，短端对应气门杆顶端施压位置，两端的力臂比值直接决定气门升程与凸轮升程的传动比。建模时完整还原了中心摇臂轴的穿装配合段、臂体两侧的减重空腔、端部的滚子从动安装位以及气门端的调节螺钉组件：端部集成的滚子结构可以把凸轮与摇臂之间的滑动摩擦转换为滚动摩擦，大幅降低接触面的摩擦损耗与温升；气门端设置的间隙调节螺钉，能够在装机调试时精准预留气门热膨胀间隙，避免发动机热态下气门关闭不严引发的缸压泄漏问题。

　　安装边界方面，中心铰接轴与缸盖摇臂座的安装孔形成回转配合，装配时需保证轴孔同轴度，避免摇臂摆动过程中出现卡滞、偏磨；凸轮侧滚子的外圆轮廓需要与凸轮型面保持全程贴合，在凸轮基圆段滚子与型面之间仅保留设计规定的微小配合间隙；气门端调节螺钉的球头或平底端面需要与气门杆顶端面对中，施压过程中载荷要沿气门杆轴线方向传递，防止侧向分力造成气门杆偏磨、导管异常磨损。臂体的侧向轮廓需要预留足够的摆动空间，整机布置时要避开缸盖上火花塞安装孔、润滑油道、气门弹簧上座的运动包络，在全升程行程内不能和周边零部件发生运动干涉。

　　建模过程中对所有配合面的尺寸链都做了完整还原：铰接轴的配合直径、滚子的安装轴径、调节螺钉的螺纹规格、臂体各段的壁厚过渡都按照实际工程逻辑搭建，圆角过渡位置对应铸件的应力释放结构，避免应力集中在长期交变载荷下引发臂体疲劳断裂。润滑油道的预留位置也在结构中有所体现，发动机运行时压力润滑油会输送到铰接轴配合面、滚子接触面以及气门端接触位置，形成持续油膜降低磨损。这类构件的结构验证通常会结合运动仿真，校核全凸轮转角下的摇臂摆角、气门升程曲线、接触应力分布，确保在发动机额定转速区间内，传动动作平稳、接触载荷处于材料许用范围内，不会出现飞脱、异响、异常磨损等失效问题。
