电动两轮车前挡泥板与前轮总成设计

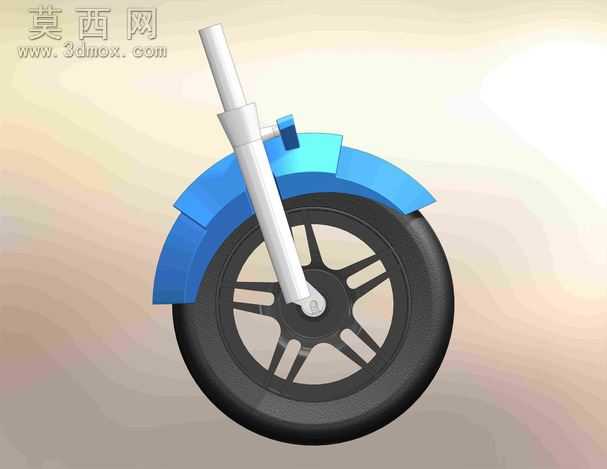

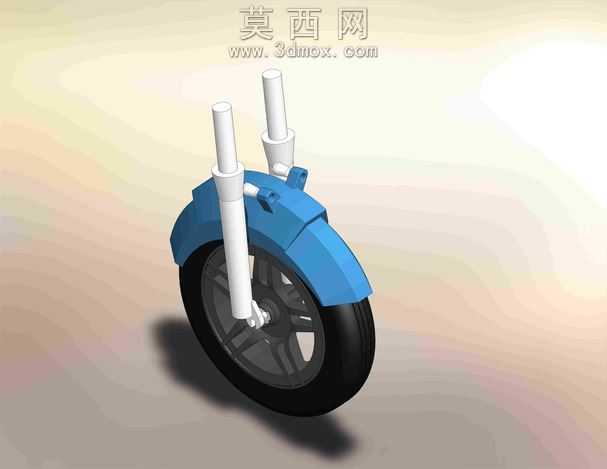

本作品为两轮车前转向轮与挡泥总成的三维建模设计，建模过程中首先对前轮系统的功能逻辑进行梳理，明确该总成需要承担转向承载、泥水遮挡、行驶缓冲的核心作用，整体建模遵循实车装配的尺寸匹配逻辑，保证各部件之间的装配间隙符合实际生产要求。建模阶段首先完成轮毂的结构搭建，采用多辐条镂空式轮毂结构，辐条采用对称式放射布局，既保证轮毂的结构强度，又兼顾轻量化设计需求，轮毂中心预留轴承安装位与前叉轴的装配孔位，尺寸公差按照通用两轮车的装配标准设定，保证与标准件的适配性。轮胎部分采用实体建模还原橡胶轮胎的曲面轮廓，胎面预留防滑纹理的结构基础，胎侧与轮毂的贴合面做了精准的曲面匹配，避免装配时出现面重叠或间隙过大的问题。前叉部分采用直筒式结构设计，建模时还原了前叉的柱体轮廓与上端的转向连接结构，叉体与轮毂轴的连接位做了加强结构设计，保证转向受力时的结构稳定性，同时预留了刹车组件的安装位，方便后续拓展整车的其他系统装配。挡泥板部分采用分段式曲面设计，主体蓝色挡泥板覆盖轮胎上半周的泥水飞溅区域，曲面弧度与轮胎外轮廓保持均匀的安全间隙，既避免行驶过程中挡泥板与轮胎发生剐蹭，又能最大范围阻挡轮胎转动带起的泥水，挡泥板上端设置了与前叉连接的固定卡扣结构，保证挡泥板安装后的牢固性，不会因行驶震动出现松动偏移。材质渲染阶段，轮胎部分采用哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶的磨砂质感，轮毂采用深灰色哑光金属材质，模拟铝合金轮毂的表面处理效果，前叉部分采用亮白色哑光塑料搭配金属质感的连接轴，还原实车前叉的材质搭配，挡泥板采用亮蓝色高光塑料材质，适当调整反光度表现塑料件的光洁表面效果。整体装配完成后对各部件的干涉情况进行检查，确认前叉转动时不会与挡泥板、轮毂发生碰撞，所有连接位的对齐精度符合装配要求，该模型可用于两轮车前部结构的设计参考、装配演示以及相关配件的开发验证，结构还原度高，尺寸逻辑严谨，能够直观展现前轮总成的装配关系与结构特点。
