宽体版庞巴迪Q400涡桨飞机三维建模

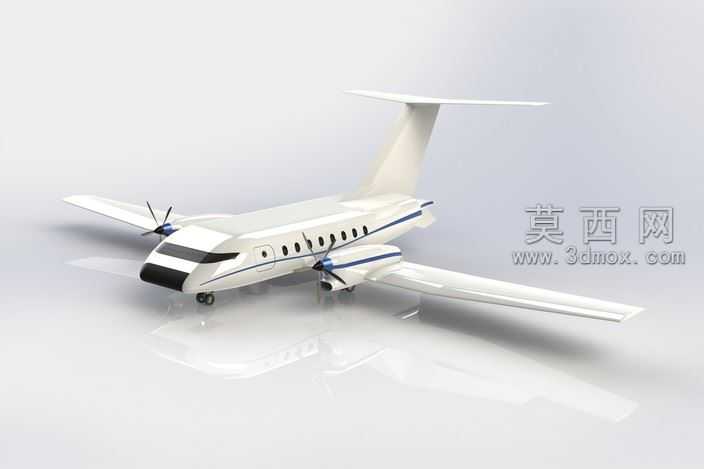

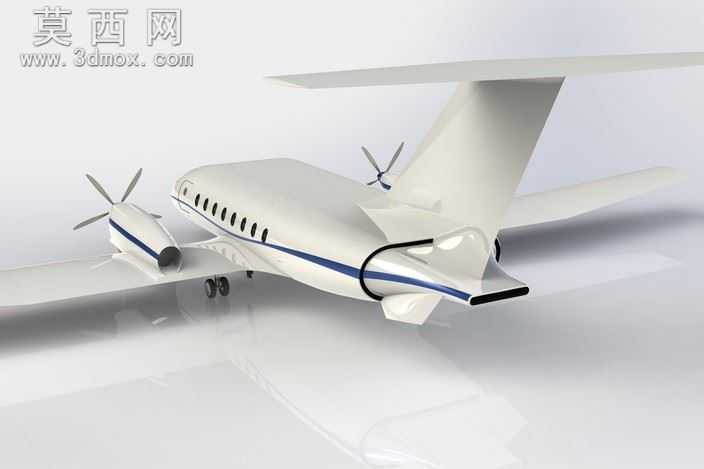

本作品为宽体改型版本的庞巴迪Q400涡轮螺旋桨飞机三维建模成果，建模过程依托主流三维工程设计软件完成，整体遵循真实飞行器的工程设计逻辑，对原机型的宽体修改部分做了针对性的结构适配。建模初期先梳理真实庞巴迪Q400机型的公开气动外形参数，确定机身加宽后的截面轮廓比例，以保证改型后机身的视觉协调性与结构合理性，机身主体采用曲面放样建模方式，从机头雷达罩的流线型曲面开始，逐段绘制不同站位的机身截面草图，通过引导线控制曲面的顺滑过渡，避免曲面出现褶皱、曲率突变的问题，同时对加宽后的客舱舷窗排布做了重新适配，保证舷窗间距均匀、排列规整，符合民用客机的外观特征。机翼部分采用翼型曲线导入后拉伸结合曲面修剪的方式完成，准确还原了高单翼的安装位置与上反角角度，发动机短舱与机翼的衔接处做了曲面过渡处理，还原了涡桨发动机短舱的流线外形，配套的六叶螺旋桨单独建模，还原了桨叶的扭转角度与翼型截面，尾翼部分包含垂直尾翼与水平尾翼，准确还原了T型尾翼的结构特征，舵面的分模线也做了细节刻画。起落架部分采用前三点式布局，对减震支柱、轮胎、轮毂、收放机构的连接结构做了简化但准确的建模还原，保证起落架与机身、机翼的连接位置符合真实机型的布局。材质与渲染阶段，机身主体采用哑光白色航空涂料材质，添加低粗糙度的清漆层模拟真实客机机身的漆面质感，机身侧面的装饰条采用高饱和度的蓝色金属漆材质，玻璃部分采用半透明带轻微反射的座舱玻璃材质，螺旋桨桨叶采用哑光金属材质，轮胎采用黑色橡胶材质带轻微的粗糙质感，渲染时采用柔和的影棚布光，添加地面反射效果，突出飞机整体的流线型外形与宽体改型后的体量感。整个建模过程严格把控各部件的比例关系，对宽体修改带来的机身与机翼、尾翼的衔接位置做了反复的曲面调整，保证整体外形流畅自然，既保留了原庞巴迪Q400机型的辨识度，又准确呈现了宽体改型后的外观特征，可用于航空科普展示、飞行器外观方案参考等场景。
