发动机进排气门配弹簧自适应运动组件

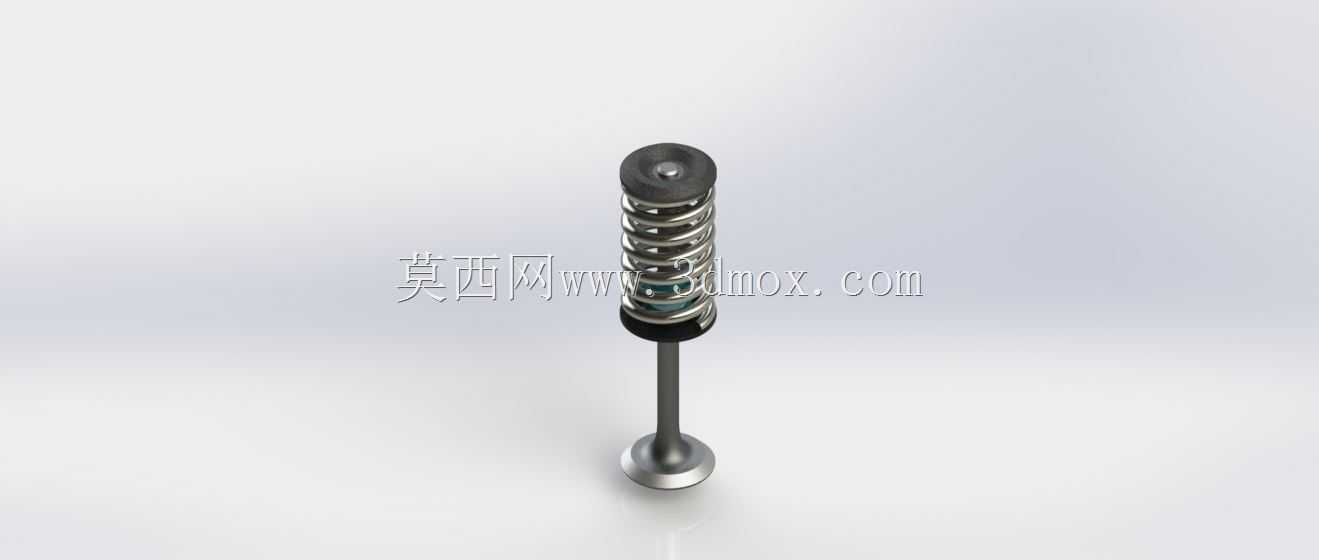

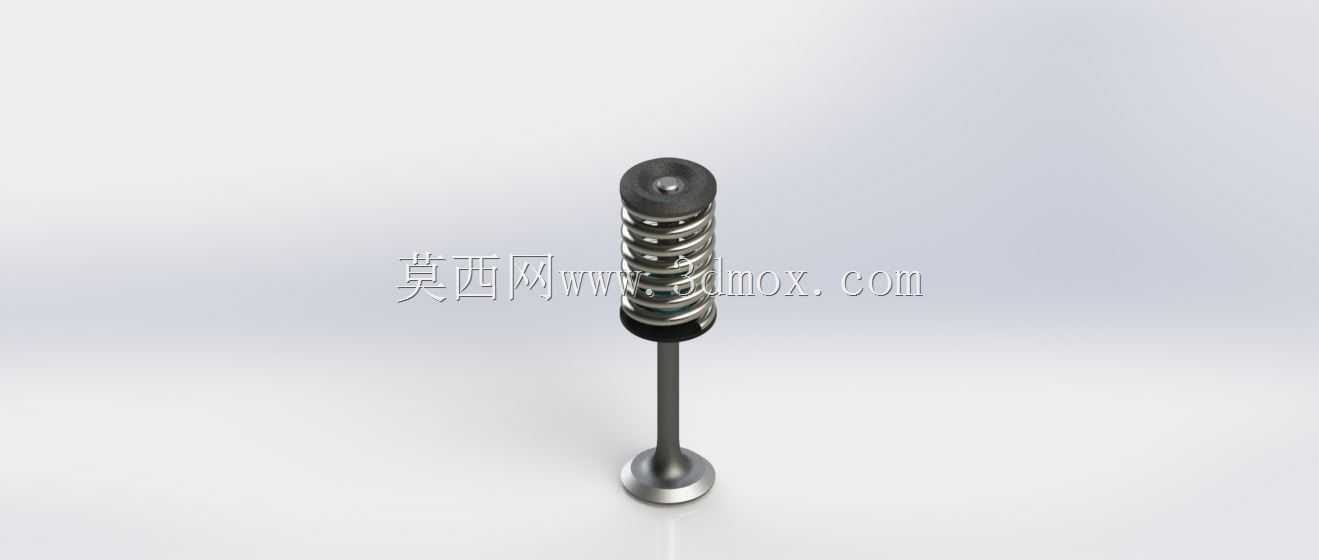

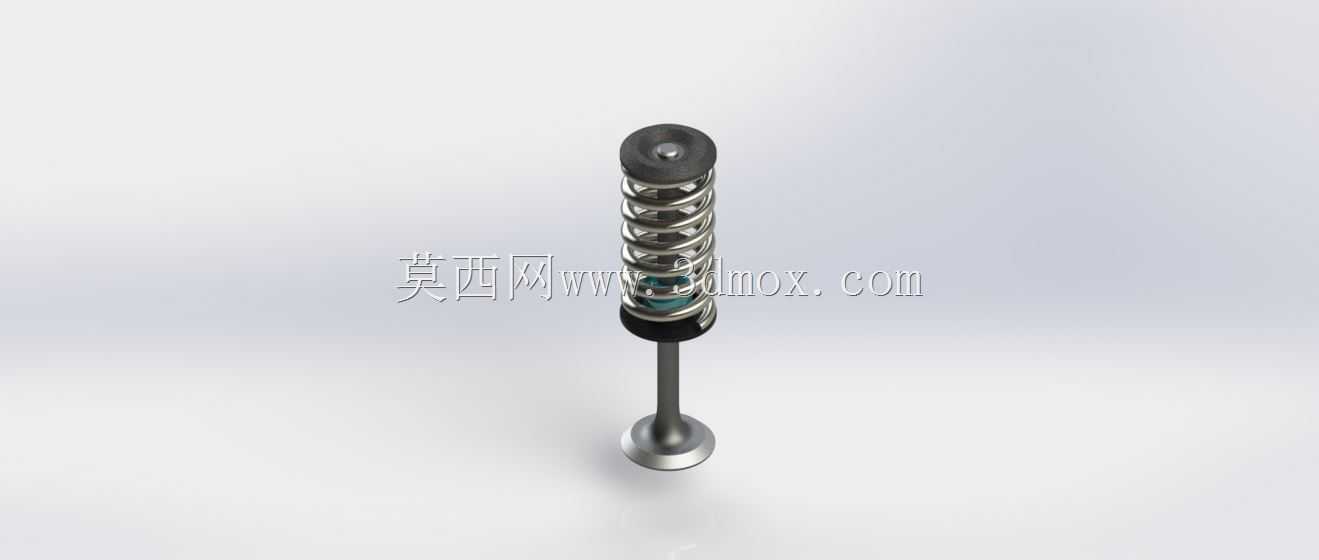

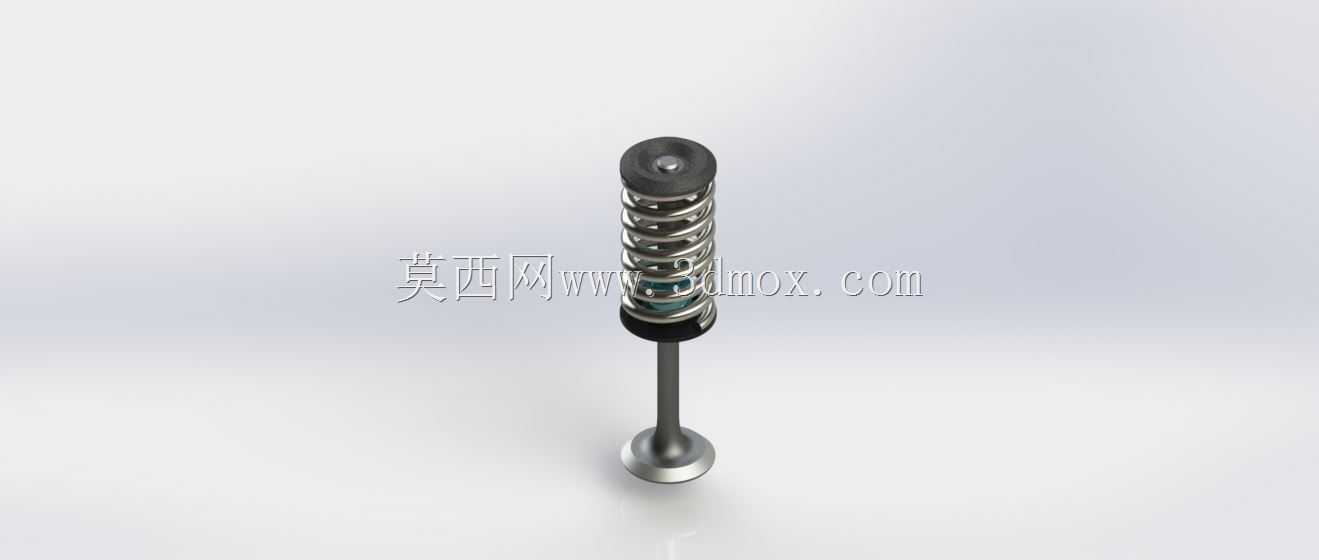

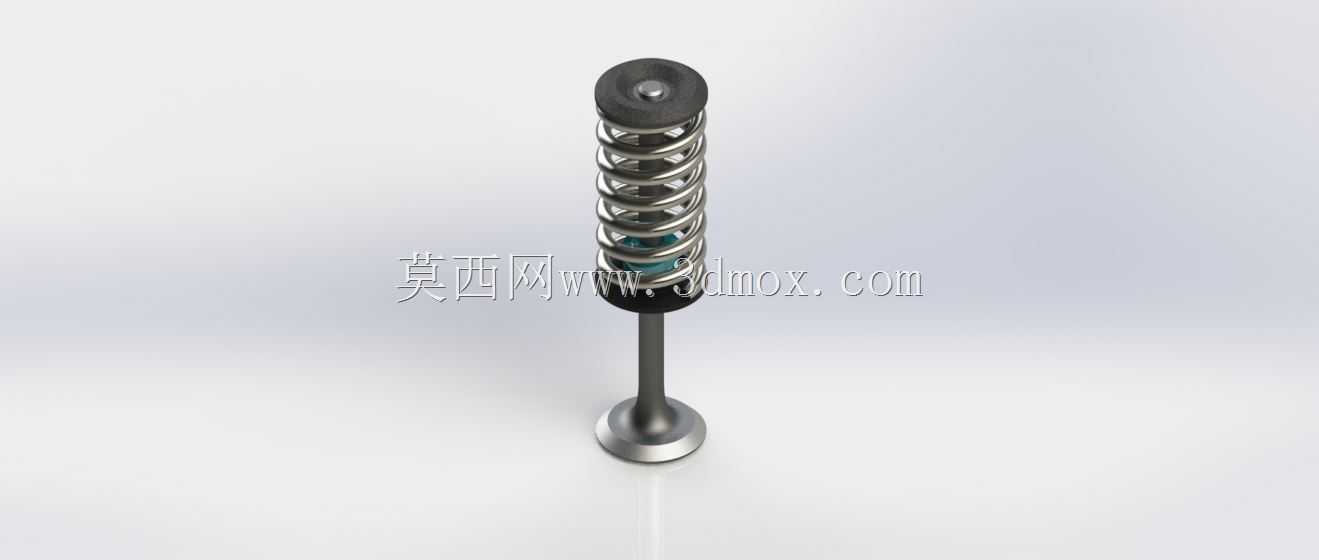

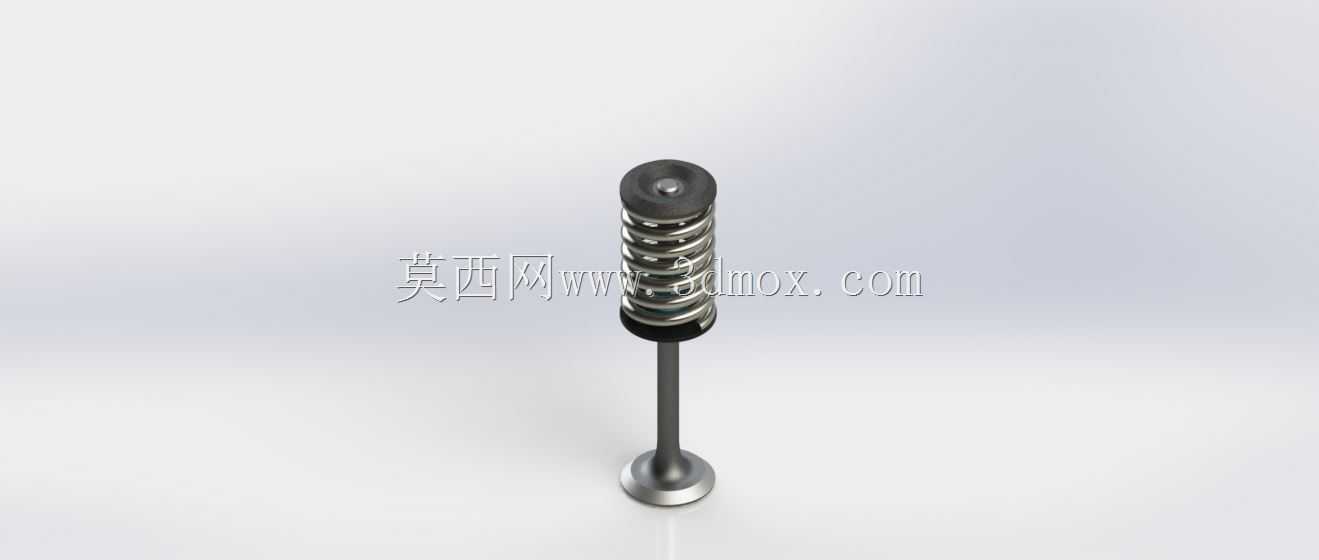

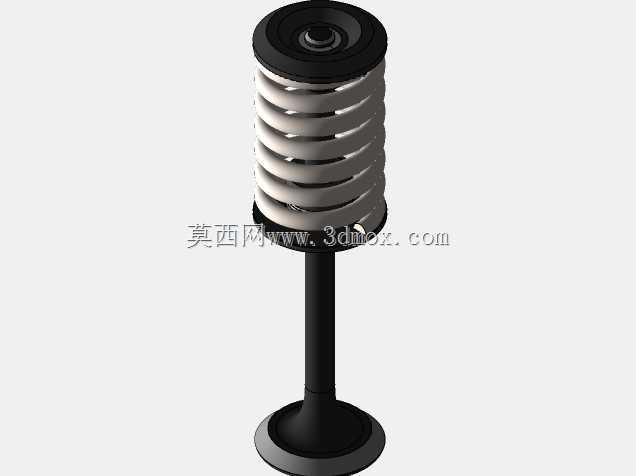

　　这套三维结构围绕内燃机配气机构中的气门与弹簧组件展开，核心对象由盘状气门头部、细长阀杆、上下弹簧座、圆柱螺旋压缩弹簧以及杆端限位结构组成。它在整机中的位置通常处于气缸盖区域，工作时随凸轮轴型线的升程变化完成开启与关闭：气门打开时，燃烧室与进气道或排气道连通，新鲜充量进入气缸，燃烧后的废气被排出；气门关闭时，锥面密封带与气门座圈贴合，保证气缸压力建立，避免燃气泄漏。弹簧在这里并不是简单附属件，而是决定气门跟随性的关键弹性元件。凸轮推动气门下行后，弹簧需要储存足够能量，在凸轮回落阶段把气门迅速拉回座面，并在整个高速循环中抑制阀杆跳动、反跳和异常悬浮。若弹簧刚度、预紧力或安装高度匹配不当，轻则出现气门关闭滞后、密封不严，重则造成活塞与气门干涉、弹簧共振或座面冲击损伤。因此建模时不能只把弹簧画成静态螺旋体，还要结合运动关系表达弹簧压缩、回复、气门直线往复和限位接触的过程。

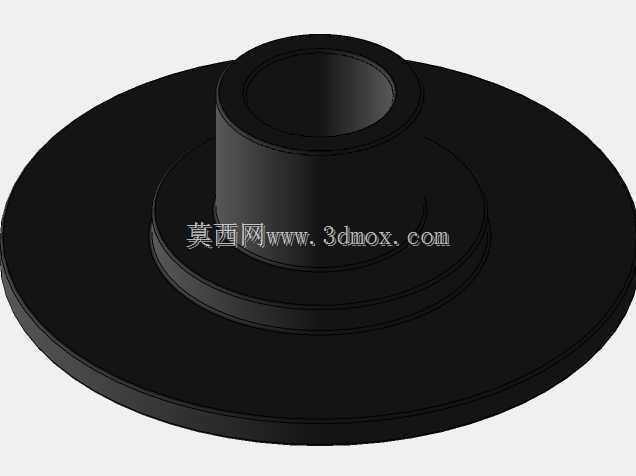

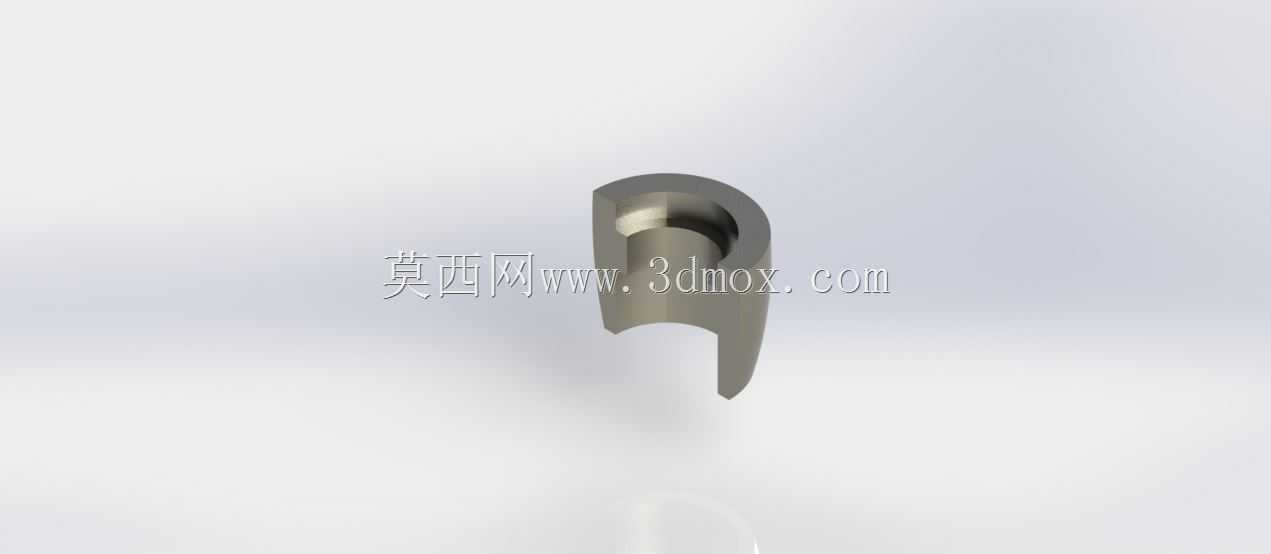

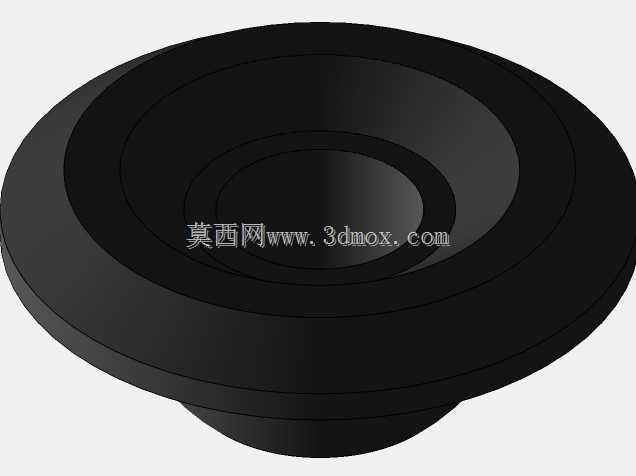

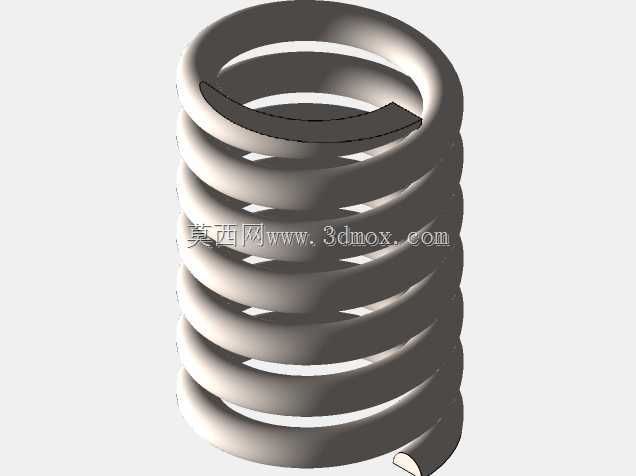

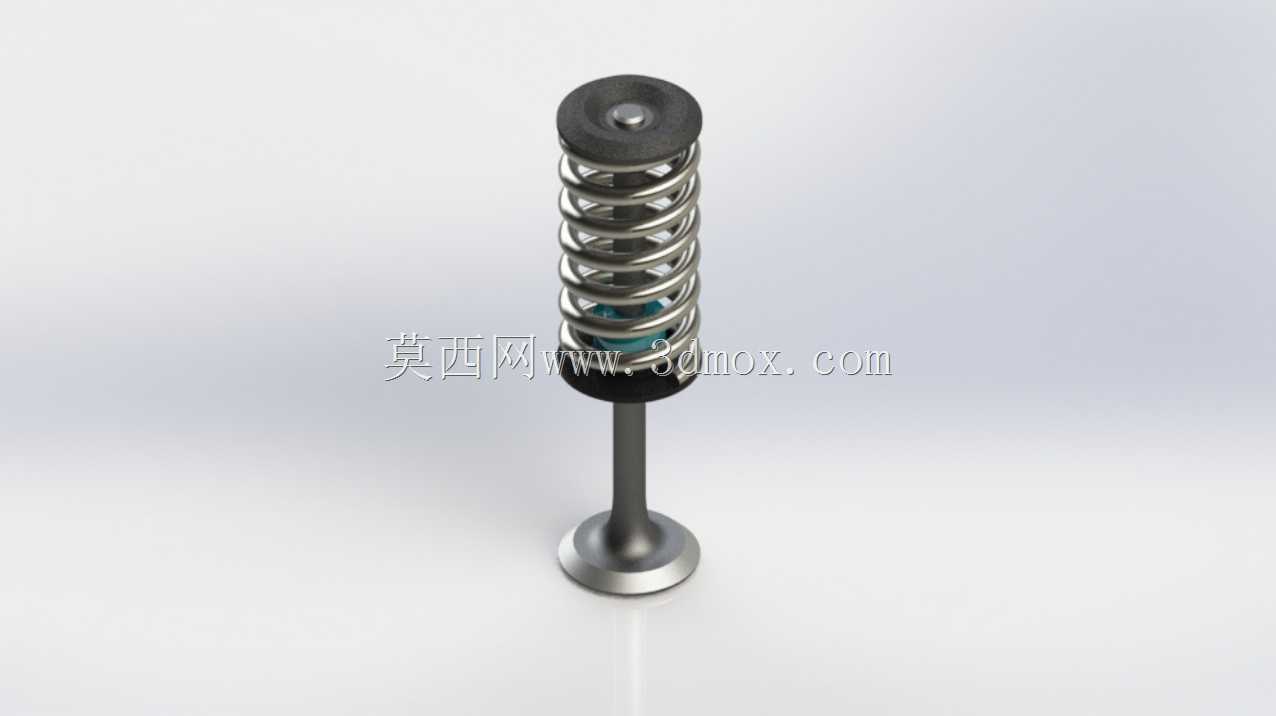

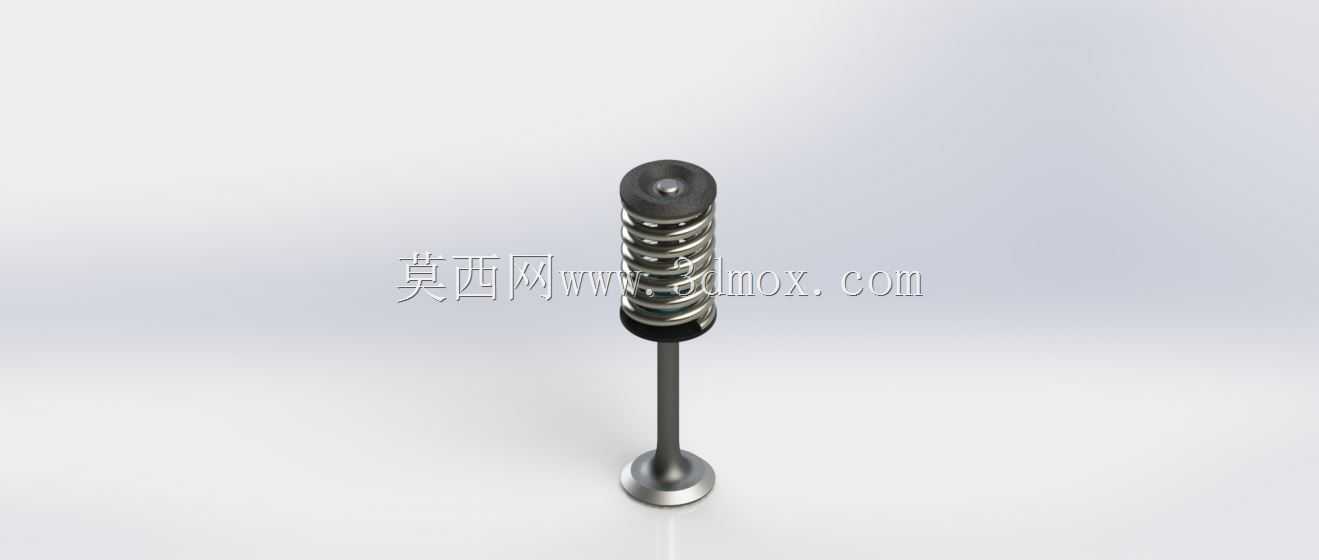

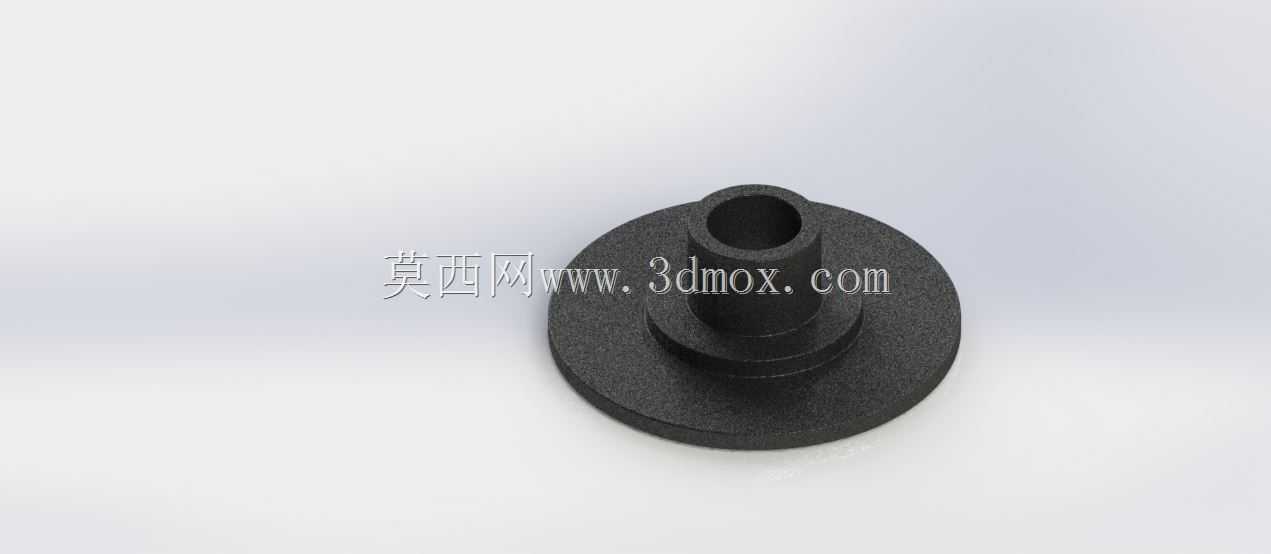

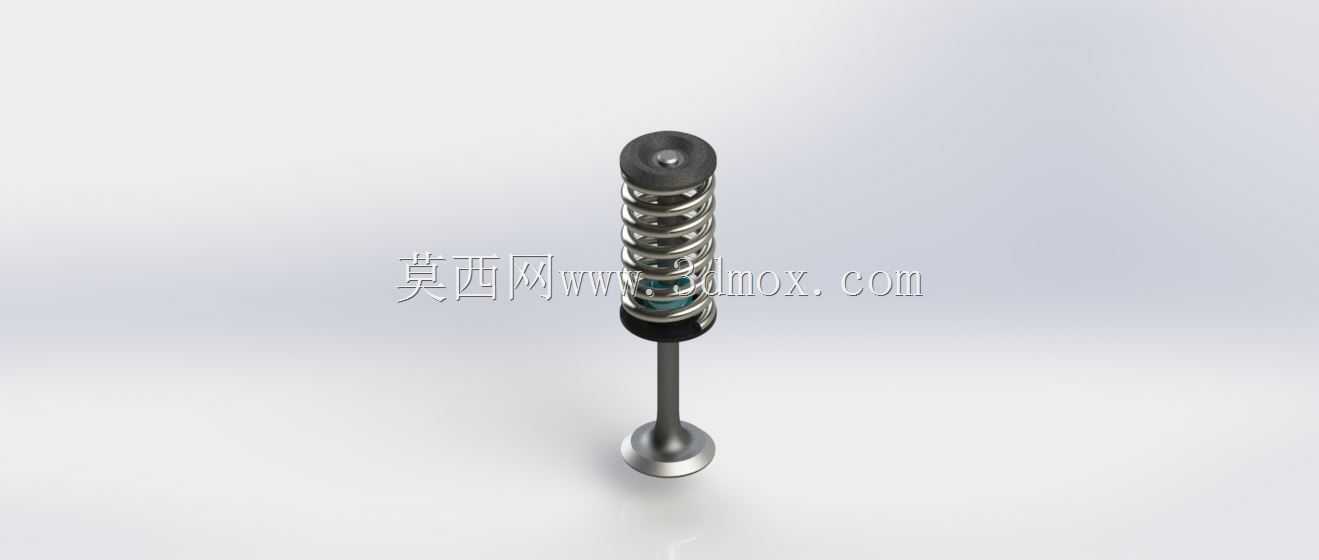

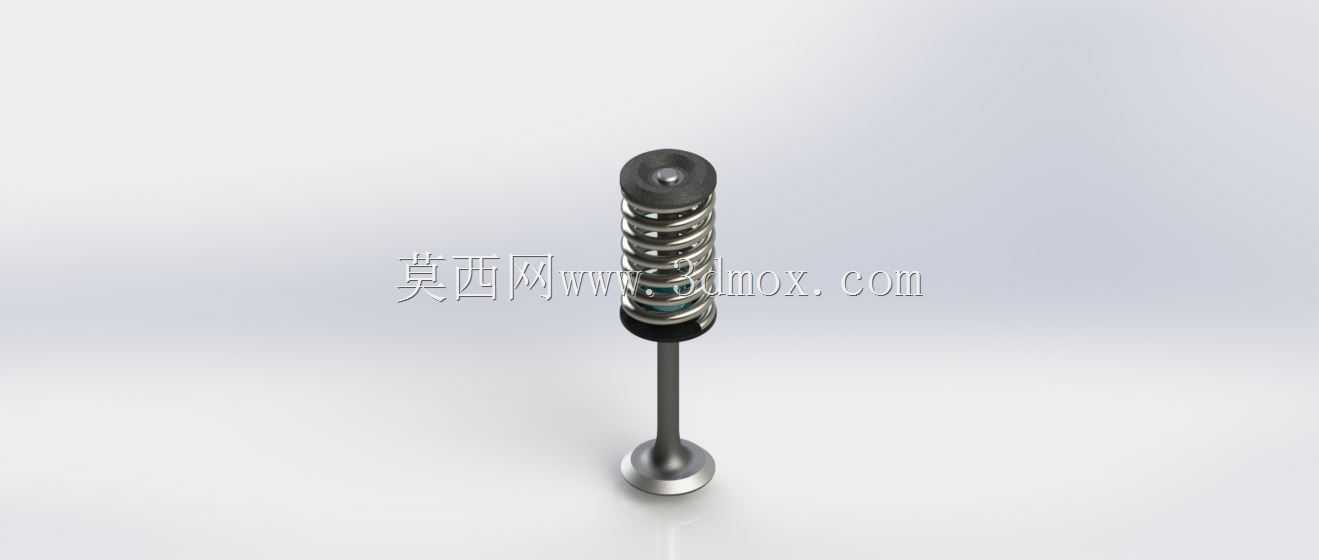

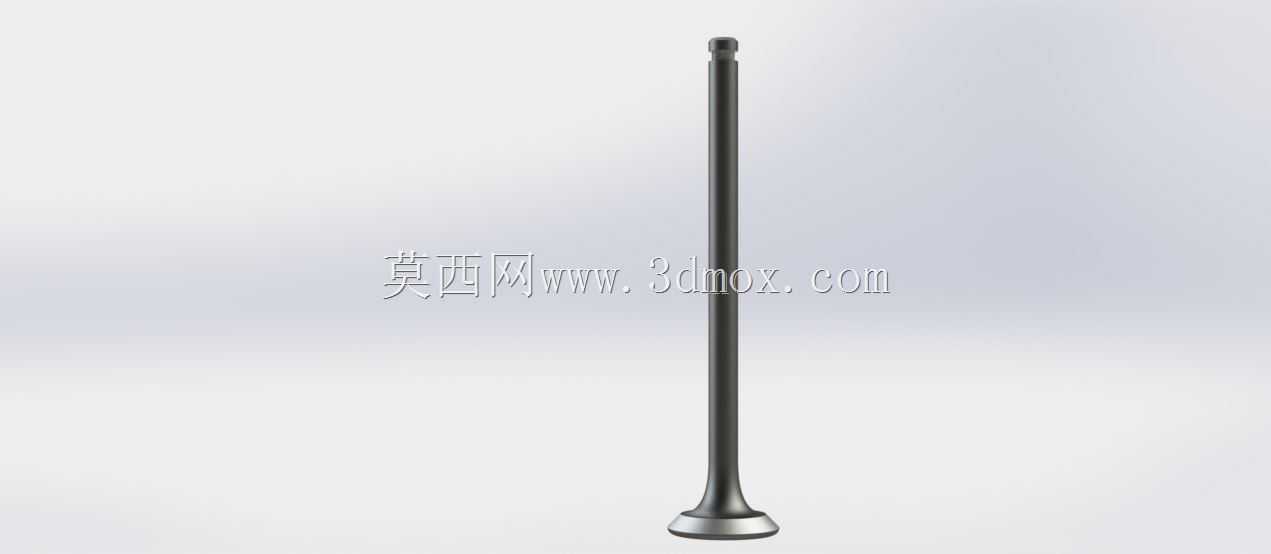

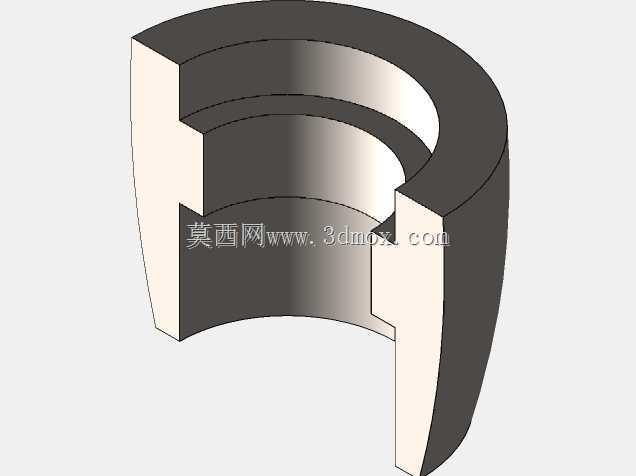

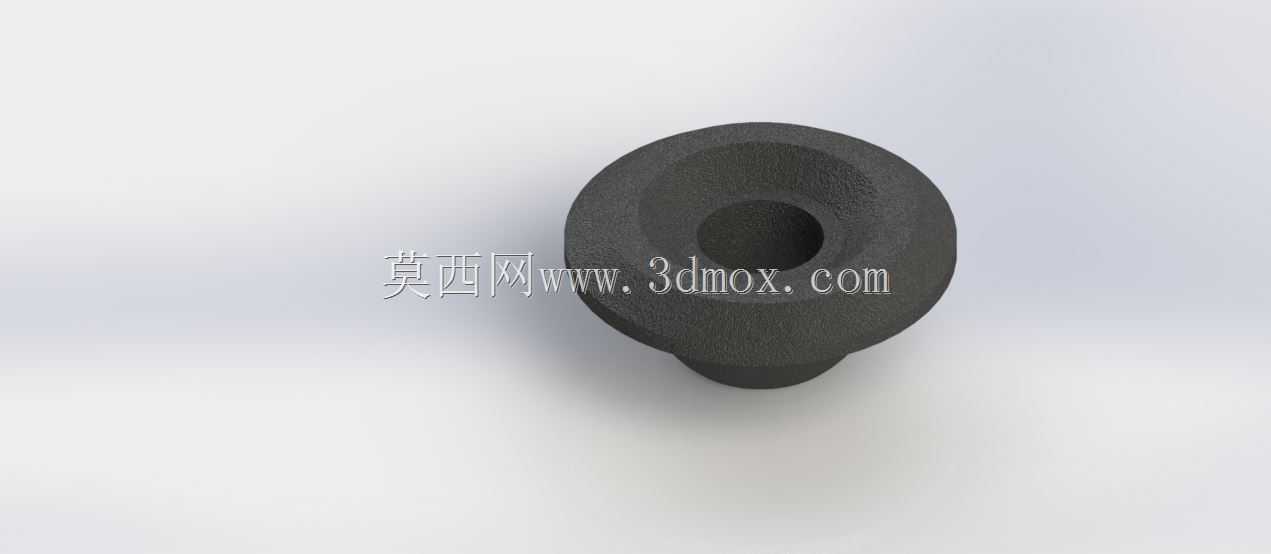

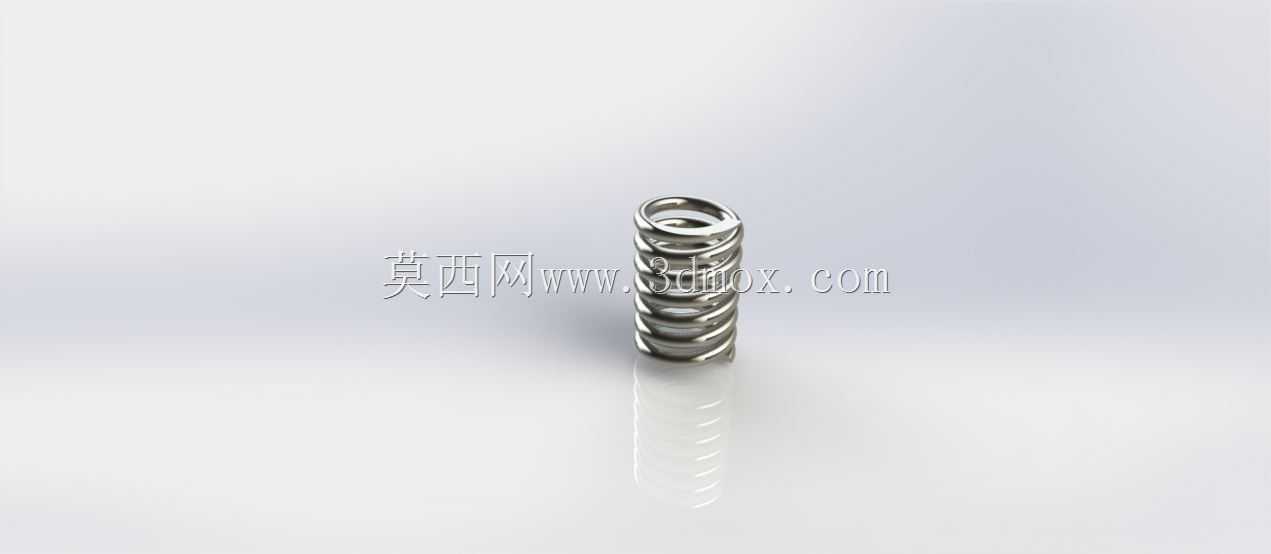

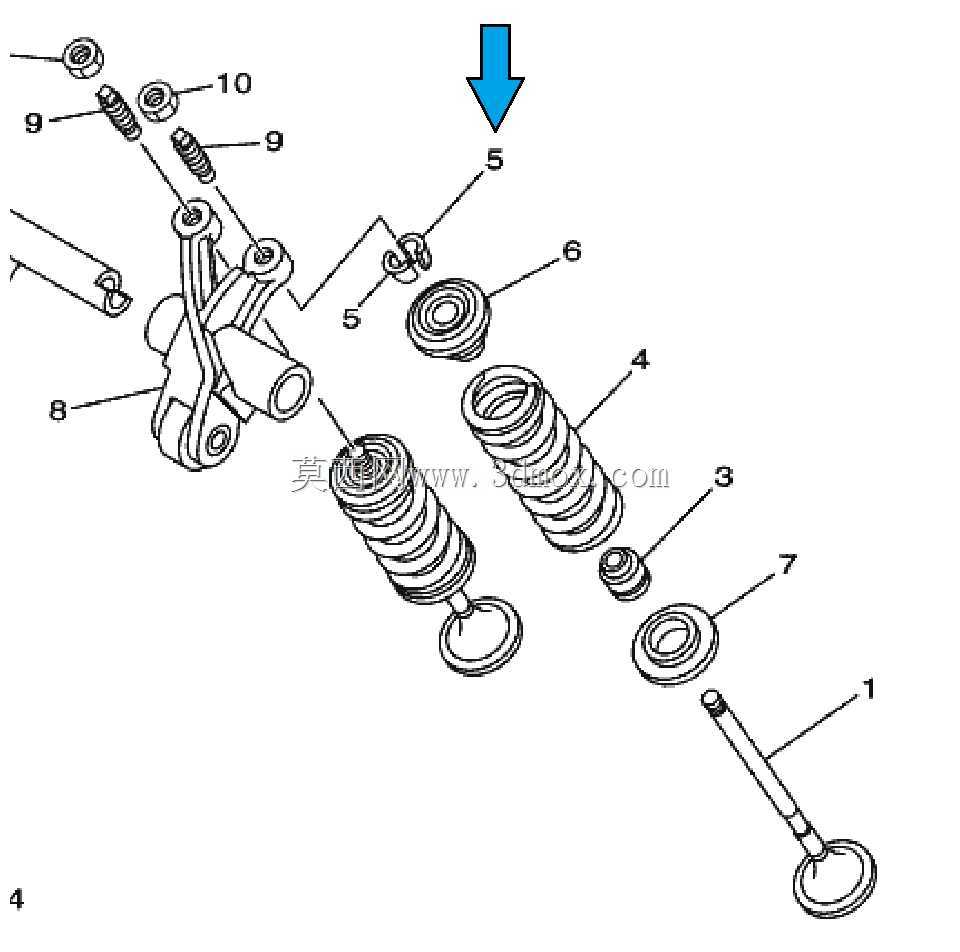

　　从结构外形看，气门头部采用圆盘加锥面过渡的形式，盘缘与阀杆之间设置平滑过渡区，以降低热应力和气流阻力。阀杆为细长圆柱件，上端穿过弹簧中心并与弹簧座、锁夹或限位件配合；下端盘部承受高温燃气冲刷，是热负荷与机械冲击集中的位置。弹簧套在阀杆外侧，两端分别抵靠在上、下弹簧座上，中心线必须与阀杆轴线保持同轴。弹簧座承担弹簧端部载荷，并将力传递到阀杆或缸盖支撑面；座面若偏斜，会使弹簧受到侧向弯矩，导致阀杆导向磨损加快。

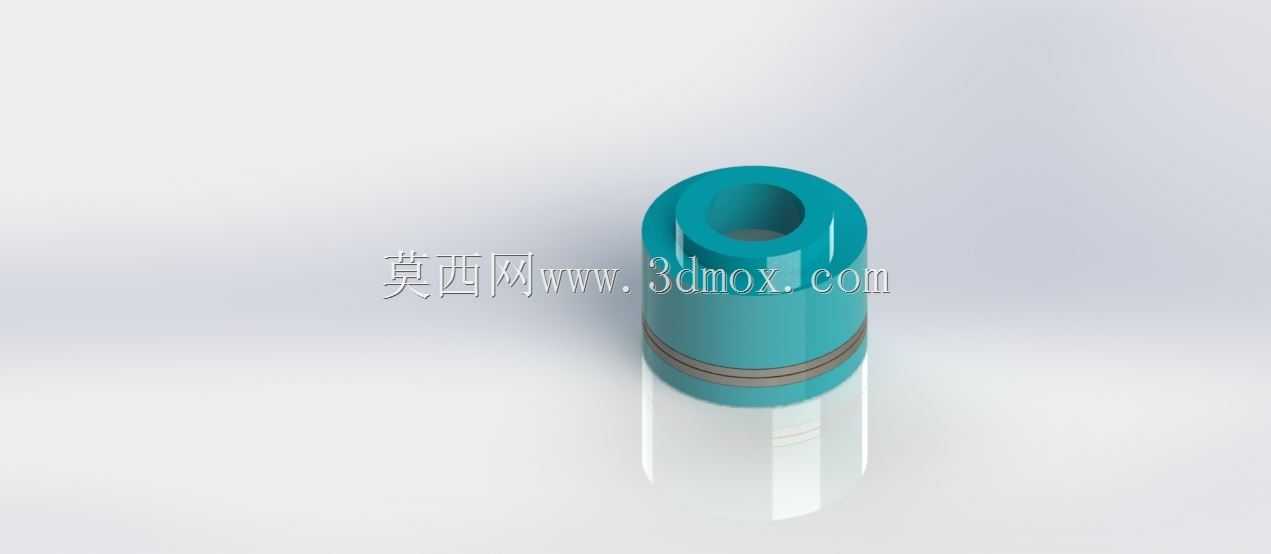

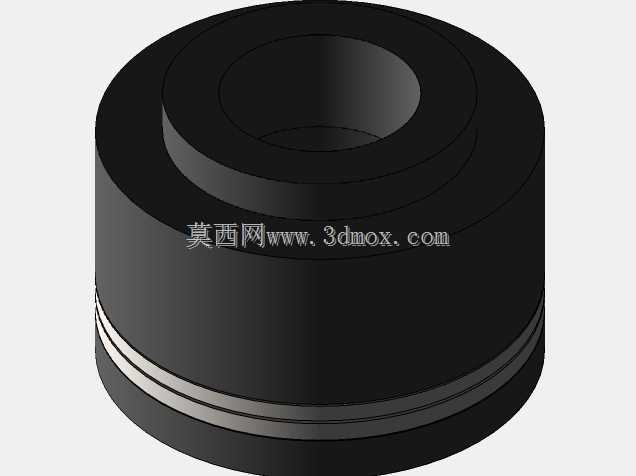

　　尺寸边界方面，组件单节运动部分的阀杆长度取47mm，阀杆直径为14mm；弹簧外径控制在19.5mm，弹簧丝直径为2.8mm。这些数值在装配校核中具有直接意义：阀杆直径决定导向孔、油封和弹簧座内孔的配合间隙；弹簧外径决定缸盖弹簧穴的最小容纳空间；丝径影响刚度、疲劳寿命和并圈高度；有效行程则要与弹簧自由高度、预压量、最大升程以及气门下沉量一起核算。布置时不能只看静止状态是否装入，还要检查气门最大升程时弹簧是否接近并圈，弹簧外圈是否与缸盖孔壁、摇臂或其他附件发生擦碰，阀杆端部锁夹是否仍保持完整夹持。

　　设计思路上，这类组件需要同时满足密封、导向、回弹和热补偿四类要求。气门锥面与座圈的接触带要稳定，关闭瞬间依靠弹簧力形成足够密封压力；阀杆与导管之间保留合理间隙，既要减少高温卡滞，又不能因间隙过大造成偏磨；弹簧刚度需在低速密封可靠性和高速跟随性之间平衡，刚度过大会增加凸轮接触应力和驱动损耗，刚度过小则容易在高转速下失去控制。弹簧端部磨平、支承圈贴合、旋向与相邻部件避让，也是实际结构中不可忽略的细节。

　　在应用场景上，该类结构不仅用于传统汽油机、柴油机，也常见于小型通用动力、摩托车发动机、试验样机以及教学演示装置。三维模型将气门往复运动与弹簧压缩回复联动表达后，可以用于配气相位校核、缸盖空间干涉检查、弹簧安装高度确认、维修拆装演示以及机构原理讲解。对于结构设计人员，模型的价值不只在外观还原，更在于把气门升程、弹簧中心线、座面接触和杆端限位这些工程关系放到同一装配体中检查，从而在加工或装机前暴露运动行程不足、弹簧偏载、密封带错位等问题。
