法兰式工业球阀三维结构设计

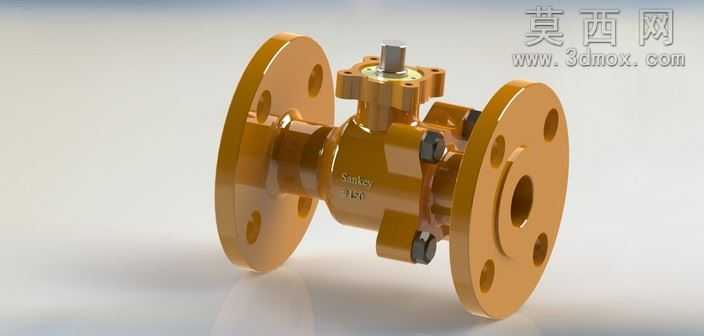

本作品为法兰连接式工业球阀的三维建模设计成果，建模阶段严格遵循工业阀门的通用设计规范，先通过草图绘制完成球体、阀体、阀杆、连接法兰等核心部件的轮廓约束，对法兰盘的螺栓孔分布、中心距、密封面尺寸均按照对应通径的行业标准进行参数化设定，保证各部件尺寸的装配匹配度。建模过程中对球体的流通通道做了等径处理，确保流体通过时的阻力损失处于合理区间，阀体采用分体式螺栓连接结构，建模时预留了密封件的安装槽位，对阀杆与阀体的配合段做了阶梯轴结构设计，既满足启闭扭矩的传递需求，也兼顾了阀杆处的防飞出结构要求。材质渲染阶段，阀体与法兰部分采用了工业常用的铸钢喷塑橙黄色漆面材质，调整了材质的粗糙度与反光度参数，还原工业铸件漆面的哑光质感；螺栓紧固件采用发黑处理的金属材质，阀杆顶端的驱动部位采用不锈钢金属材质，通过不同材质的区分清晰展现各部件的材质属性与功能分区。结构设计上重点还原了法兰球阀的密封结构，包括阀体与侧盖间的密封垫、球体与阀座间的软密封接触面、阀杆处的填料密封结构，所有装配间隙均按照实际工业产品的装配公差进行预留，可直观展示球阀的内部装配关系与工作原理。设计思路围绕工业管路系统的实际使用需求展开，兼顾了模型的结构准确性与展示效果，既可以作为阀门类产品的结构展示素材，也可用于工业管路设计的配套部件参考，整体模型的细节还原度较高，各部件均可单独拆分查看，能够清晰呈现法兰球阀从外部连接结构到内部启闭组件的完整构造。
