单级直齿圆柱齿轮减速箱结构设计

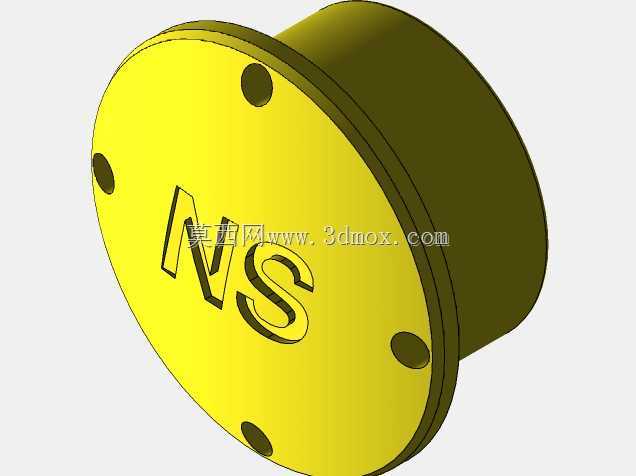

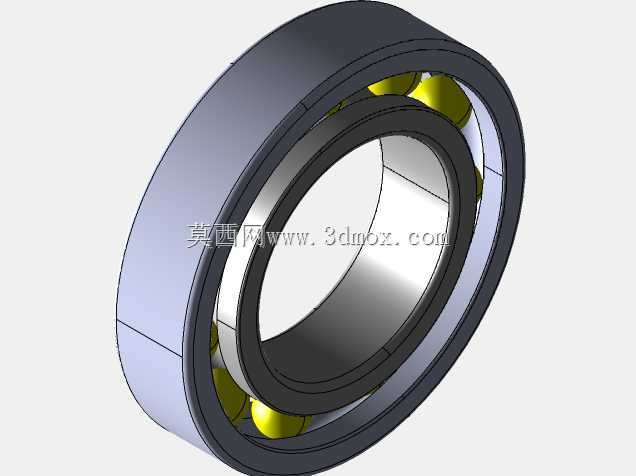

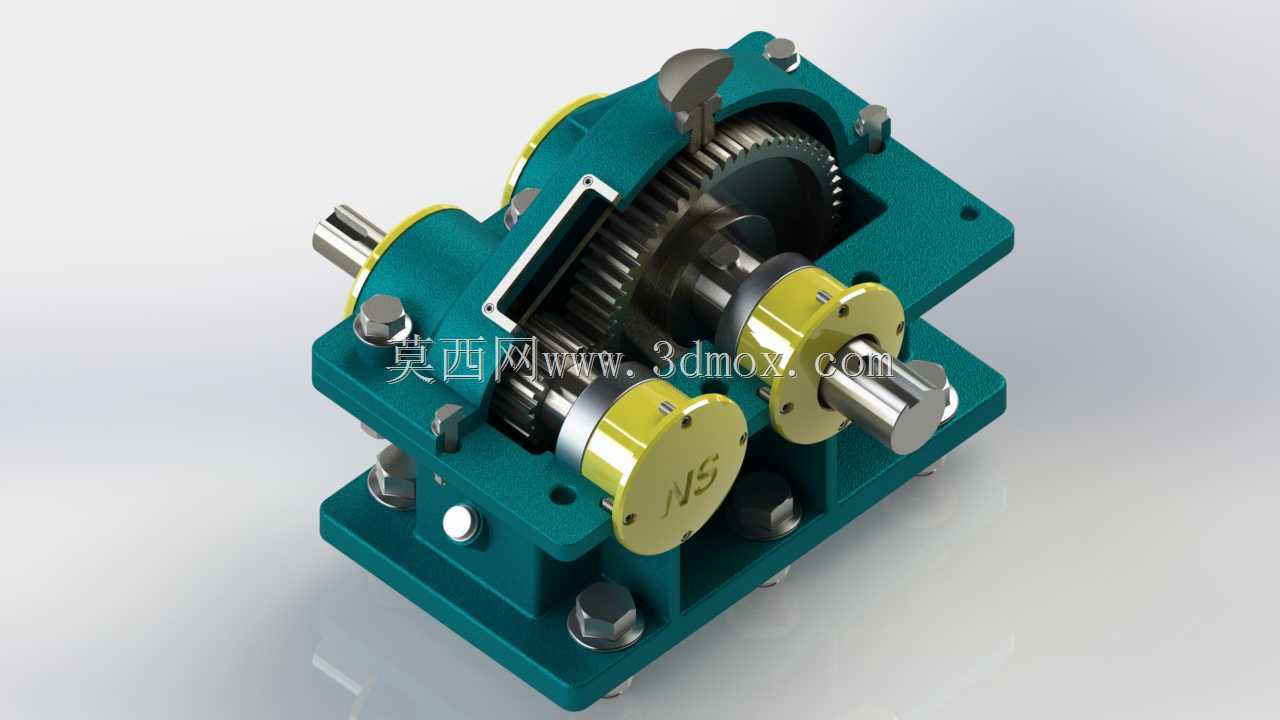

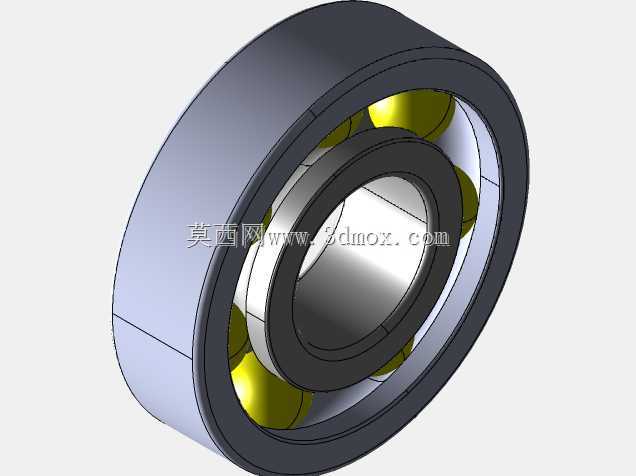

　　这套单级直齿减速箱的三维结构，覆盖了从箱体分箱面、轴承座孔、齿轮啮合副到端盖、紧固件、油位观测、通气与放油结构的完整细节，适合在中小功率定比传动场景里做结构参照。直齿圆柱齿轮传动本身没有轴向分力，轴系支承可以简化为深沟球轴承成对布置，箱体侧壁的轴承座孔只需要承担径向载荷，端盖通过止口定位并压紧轴承外圈，既约束轴系窜动，也给装配检修留出足够操作空间。

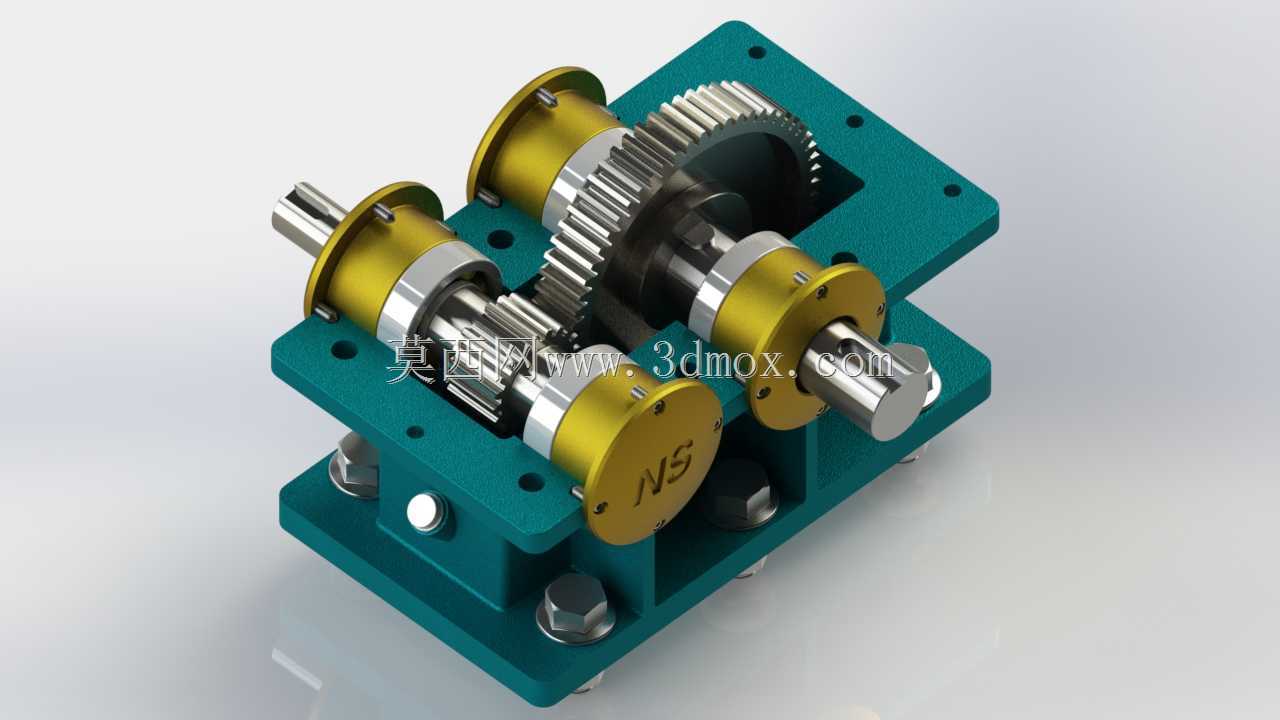

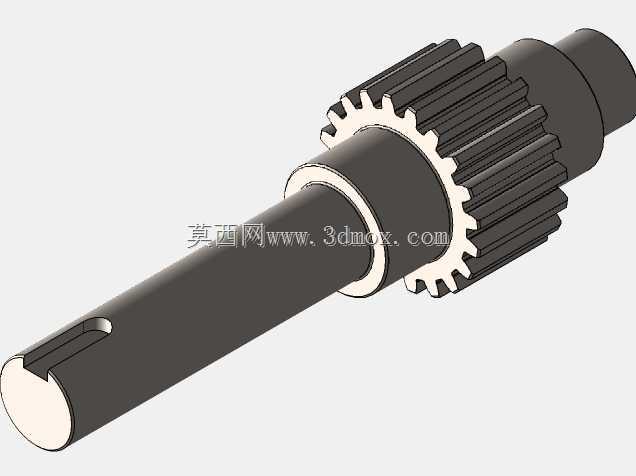

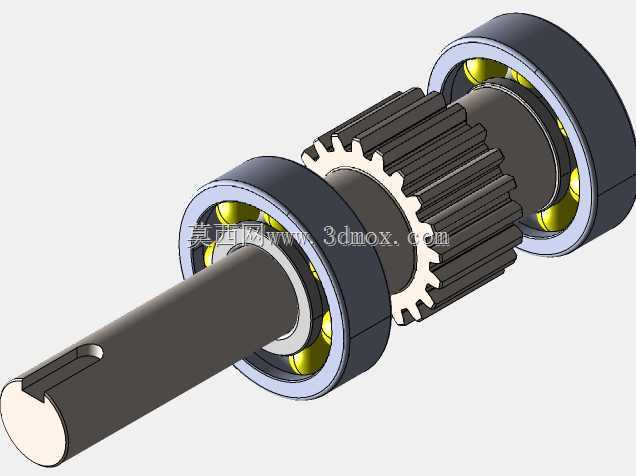

　　从实际布置看，输入轴从一侧端盖伸出，通过联轴器或带轮接入电机转矩，箱体内小齿轮与大齿轮保持固定中心距啮合，输出轴从另一侧伸出，把降低转速、放大转矩后的动力送给工作机。单级传动比通常落在常用直齿减速区间，结构紧凑、传动效率高，对输送线辊道、小型搅拌设备、轻工辅机、教学实验台这类不需要多级变速的场合非常适用。

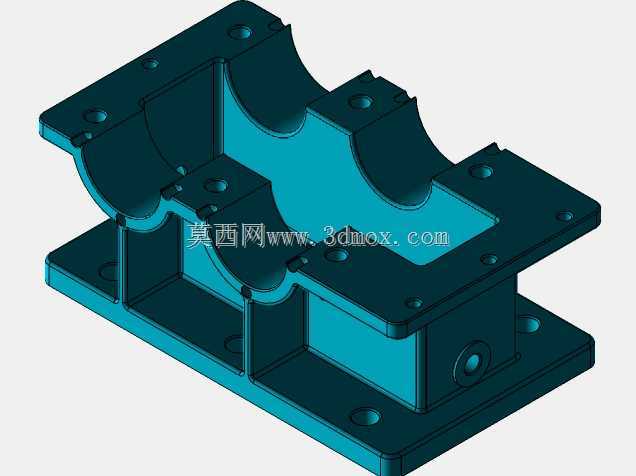

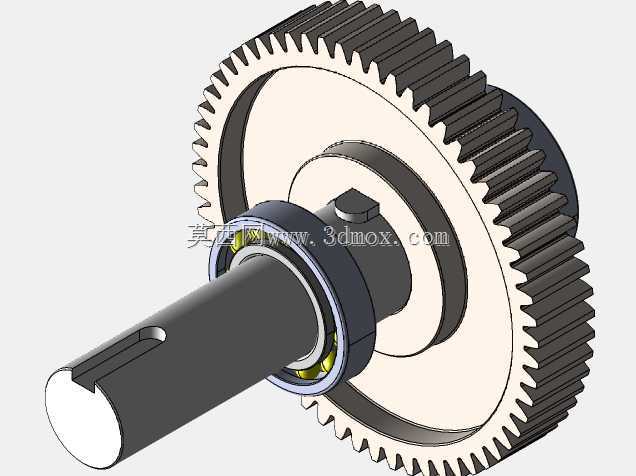

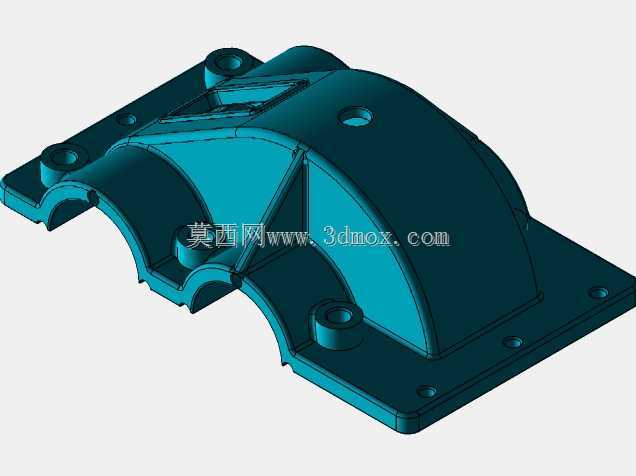

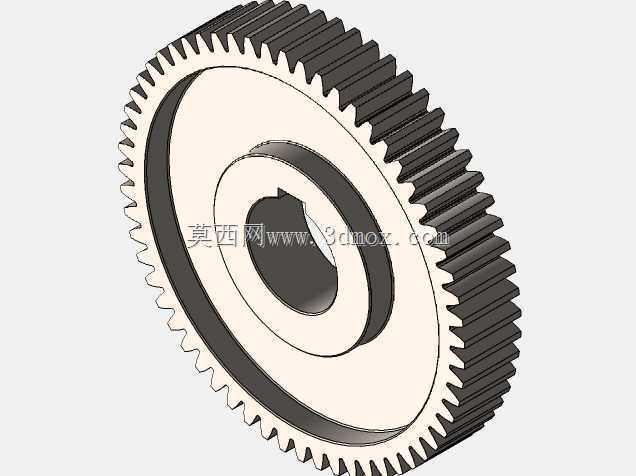

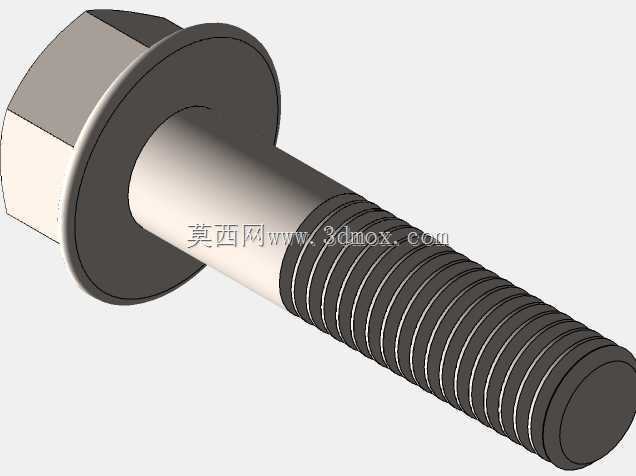

　　建模时先按齿轮强度与接触疲劳要求确定模数、齿数、齿宽和中心距，再反推轴径、键槽和轴承选型。齿轮参数确定后，轴的跨距、轴承位置、箱体内壁间隙随之锁定；箱体需要在齿轮外径与内壁之间留出润滑和回油空间，在齿顶圆与箱底之间保留油池深度，避免运转时搅油过大或润滑油不足。分箱面沿轴线平面剖开，上箱盖设置观察窗和通气结构，下箱体承担油池、底座安装和支承刚性，剖分面周边布置螺栓，轴承座附近加强螺栓密度以保证密封和刚度。

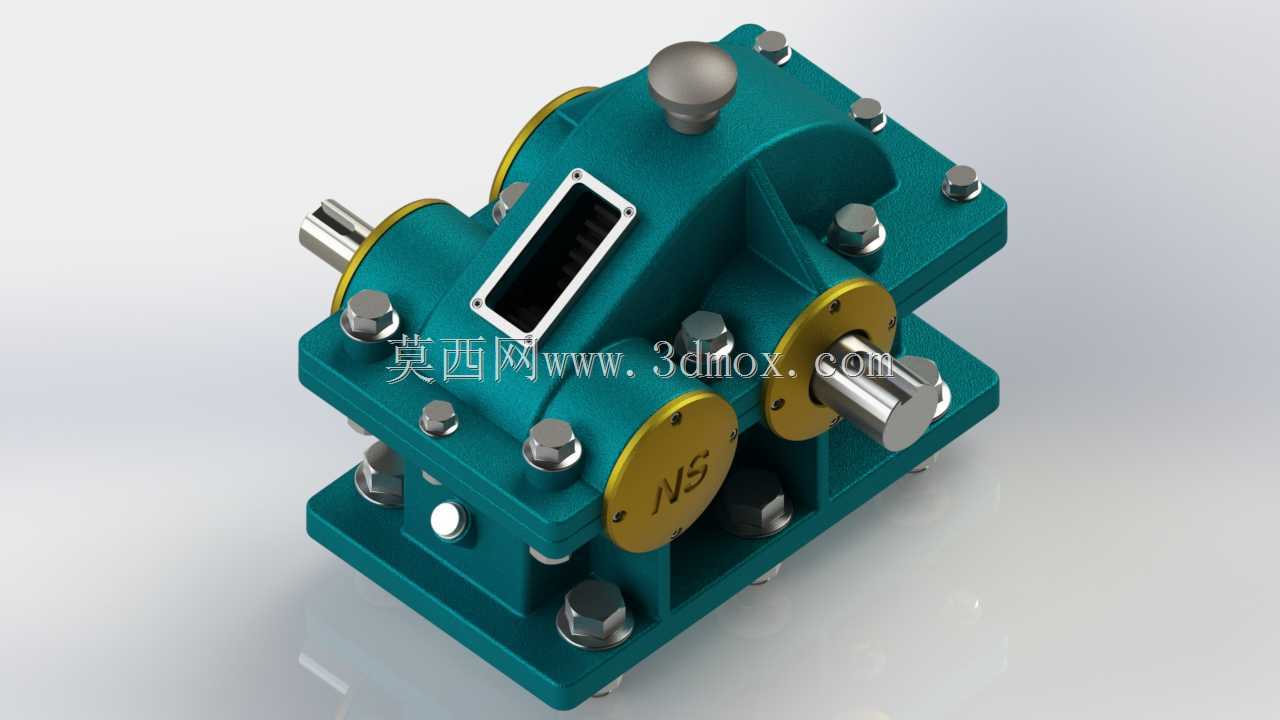

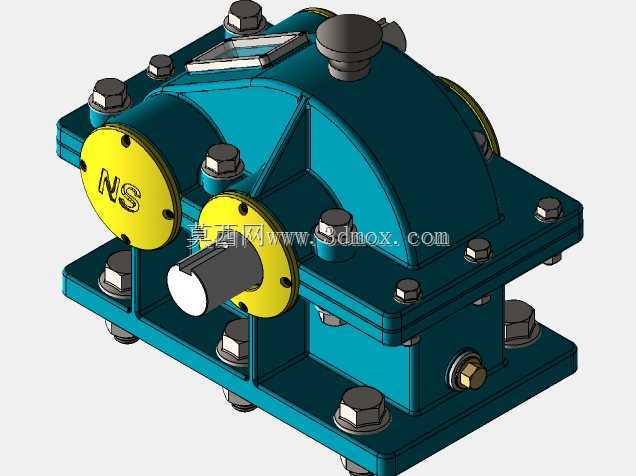

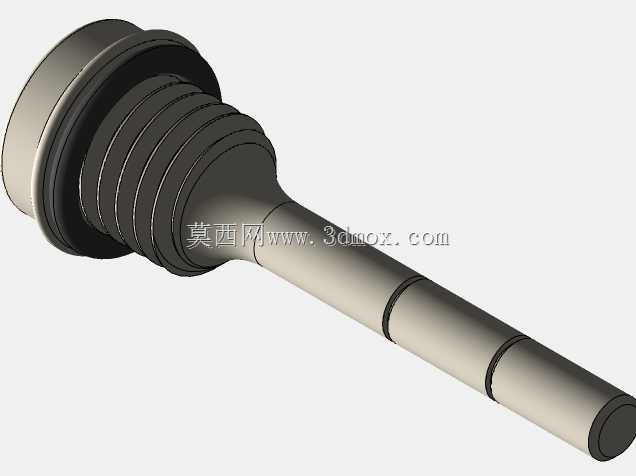

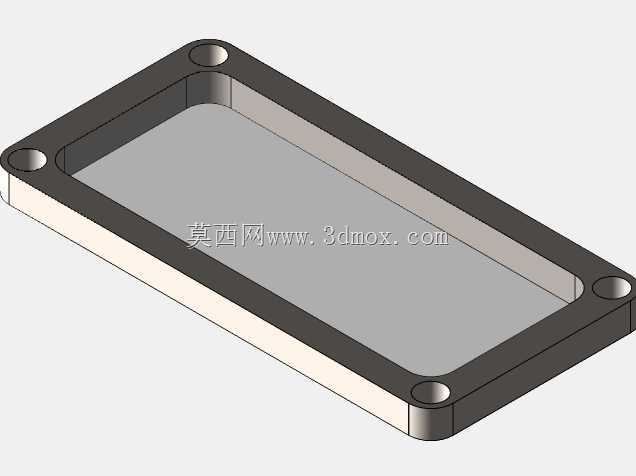

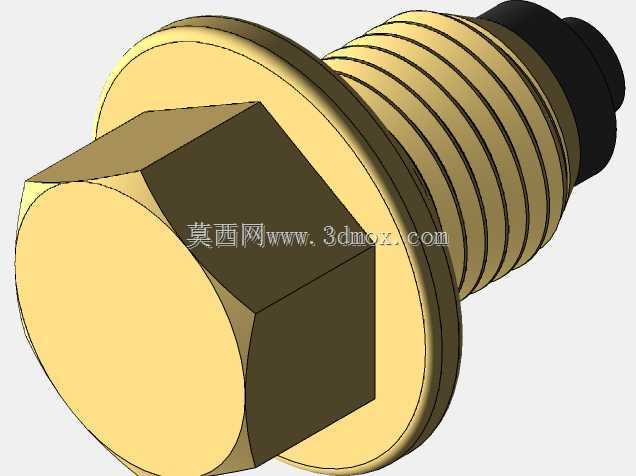

　　外形与安装边界方面，底座采用带安装孔的平板支脚，地脚孔位置决定整机与机架的连接尺寸；输入、输出轴伸的直径、键槽宽度和轴端距端盖长度，是与外部联轴器、链轮或带轮对接时必须核对的接口。箱体宽度要容纳齿轮齿宽、轴承厚度、端盖止口及调整垫片，长度方向则由两轴中心距、轴承座外圆和侧壁厚度共同决定。顶部观察盖便于检查齿面啮合与润滑状态，侧面油塞用于换油，底座附近的放油口位于油池低位，通气件平衡箱内温升压力。

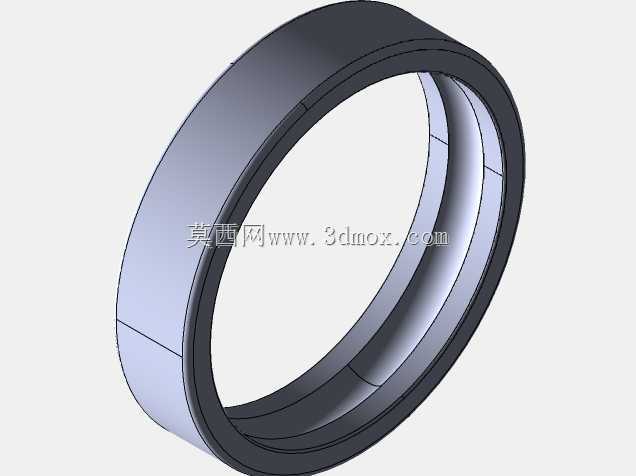

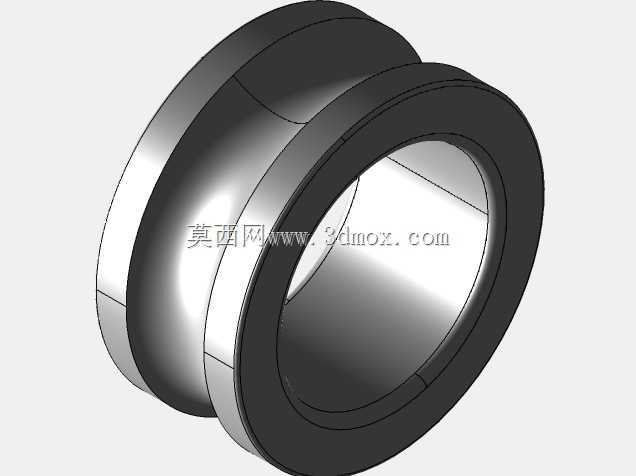

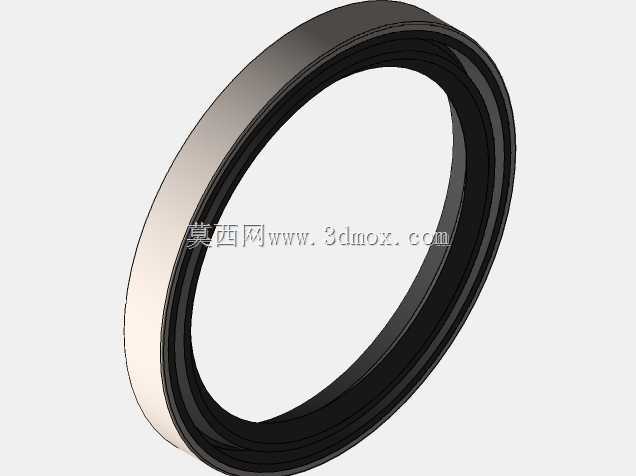

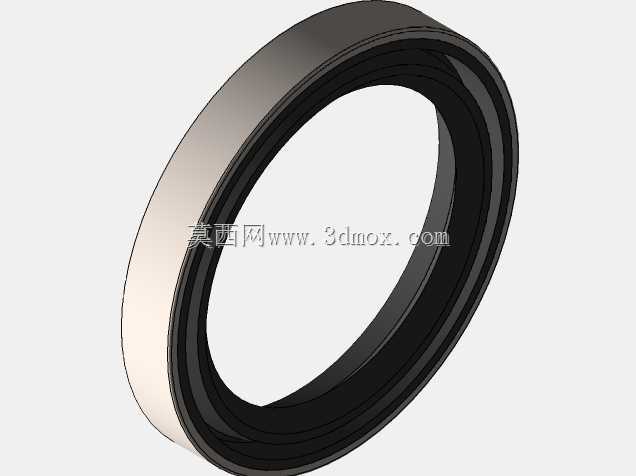

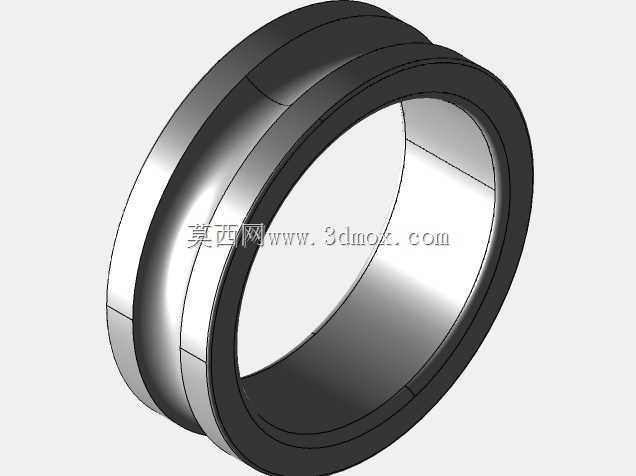

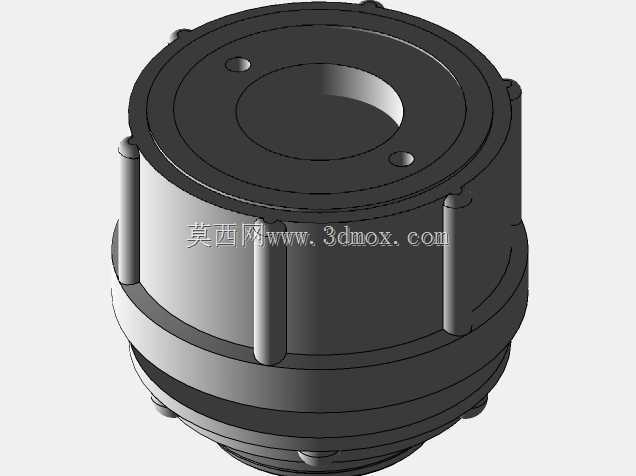

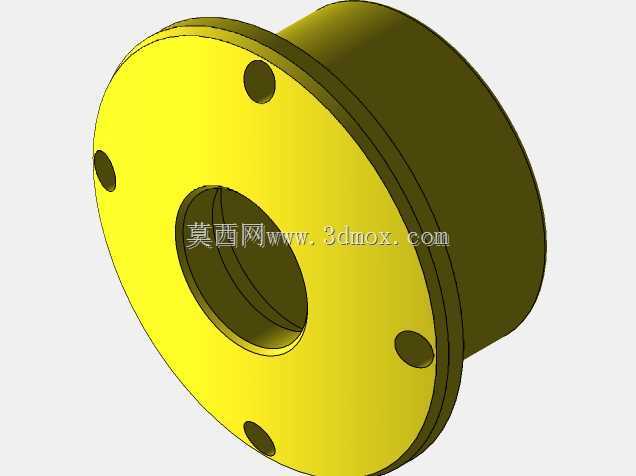

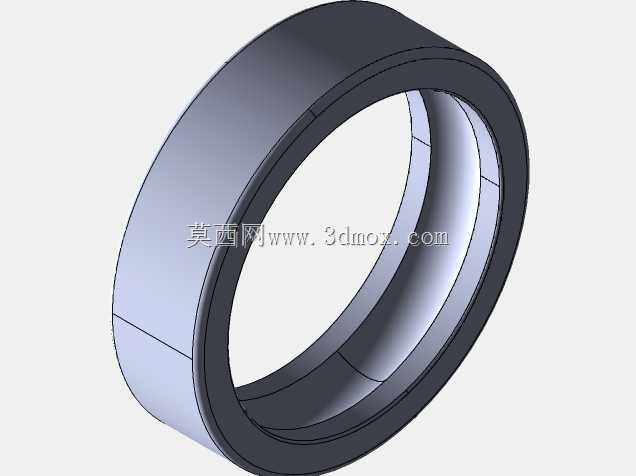

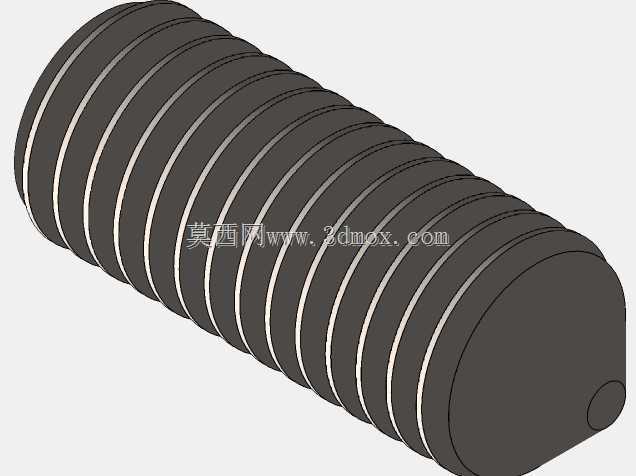

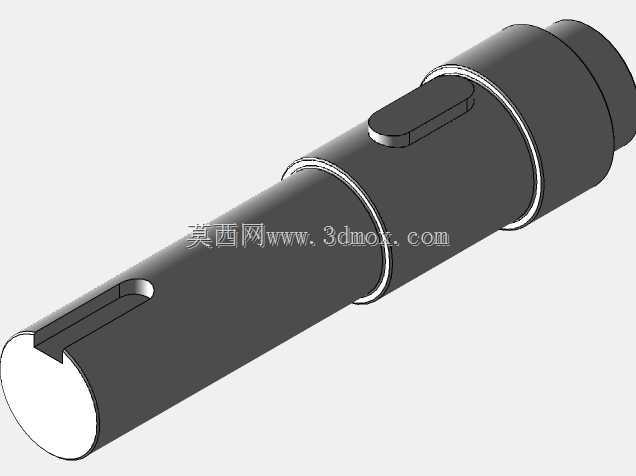

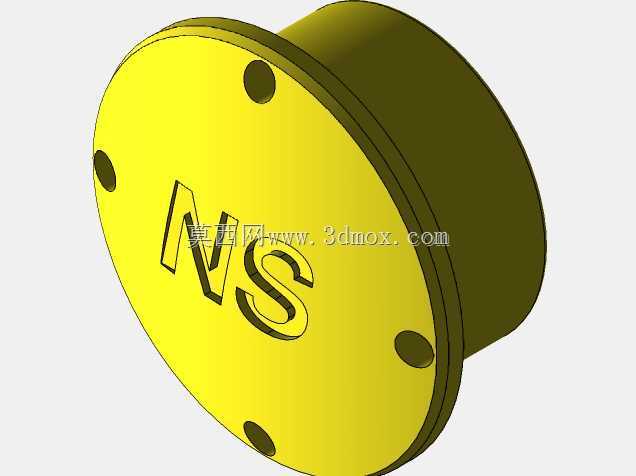

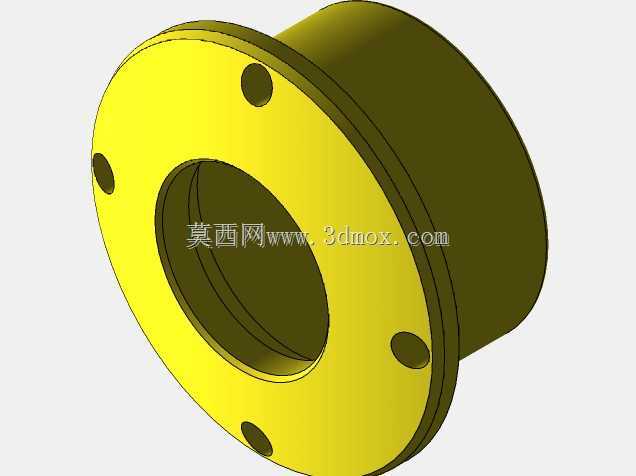

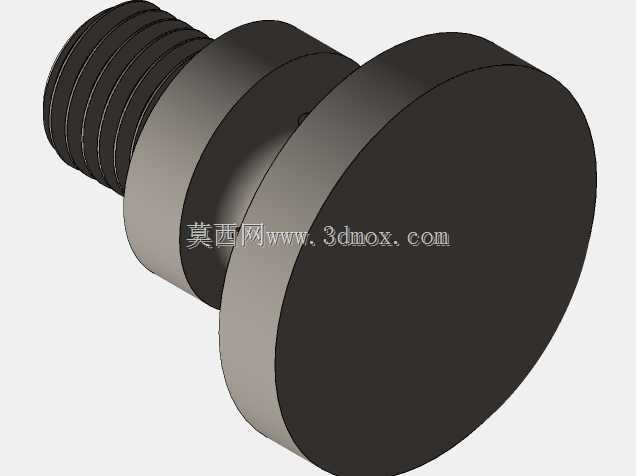

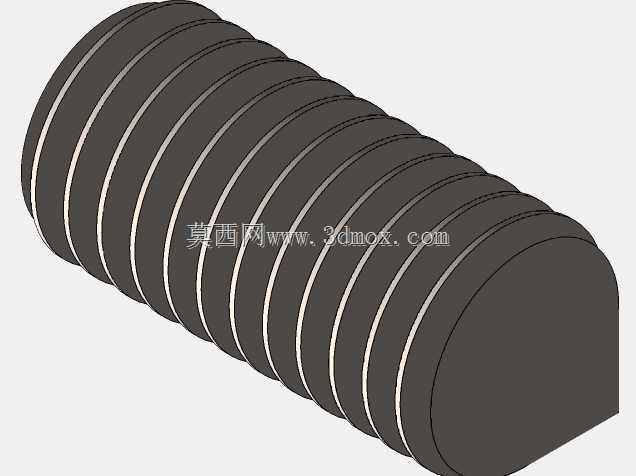

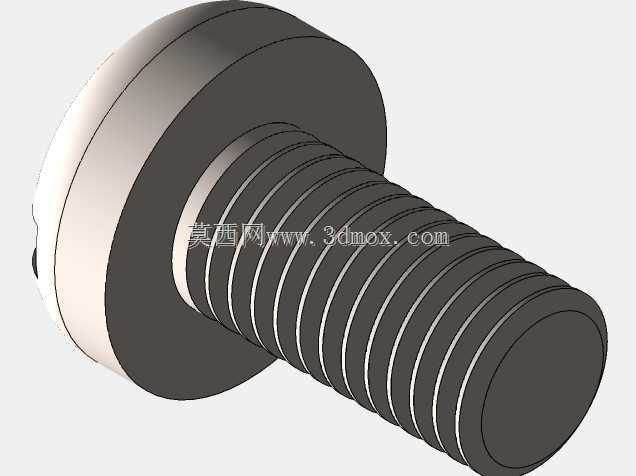

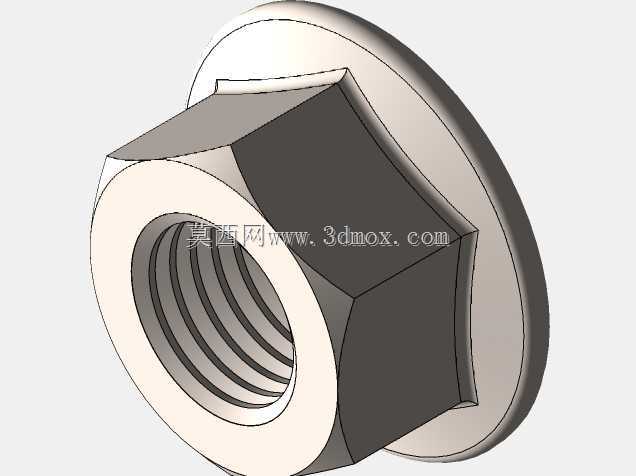

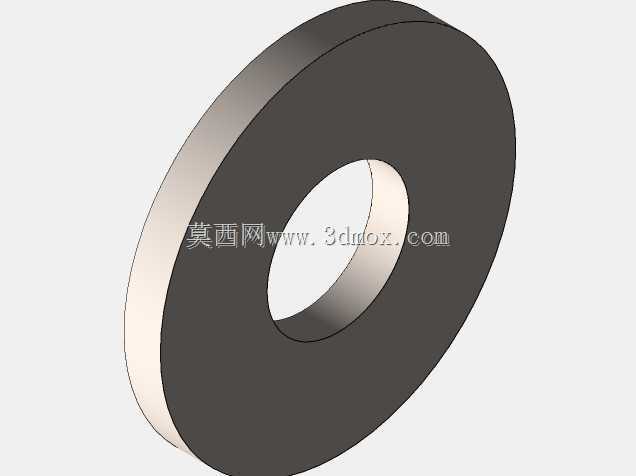

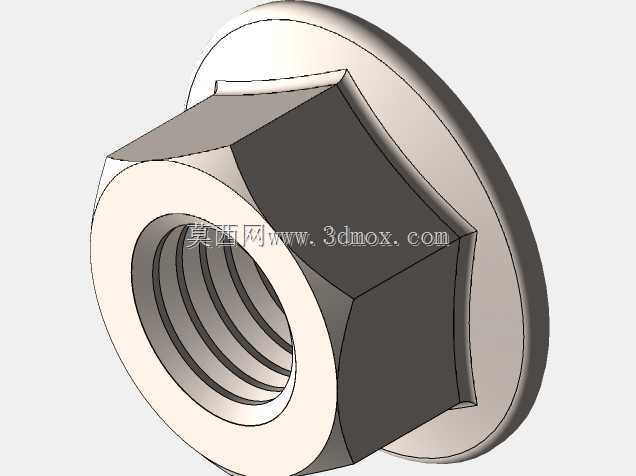

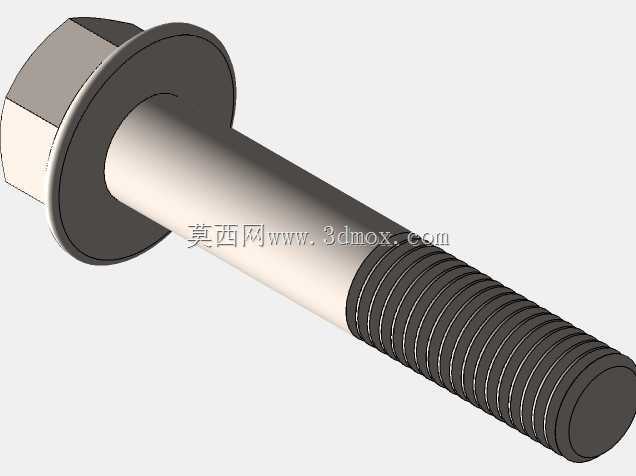

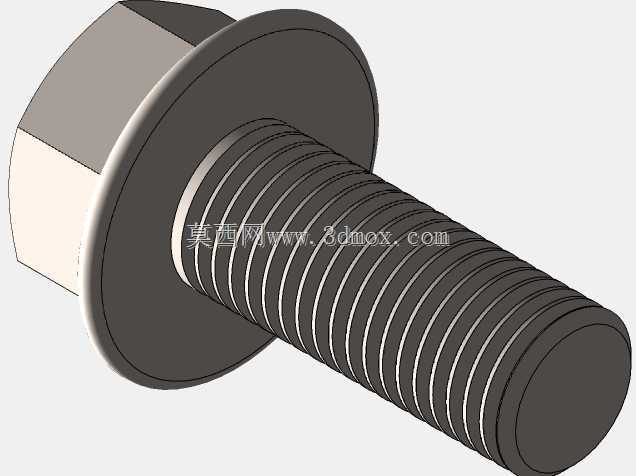

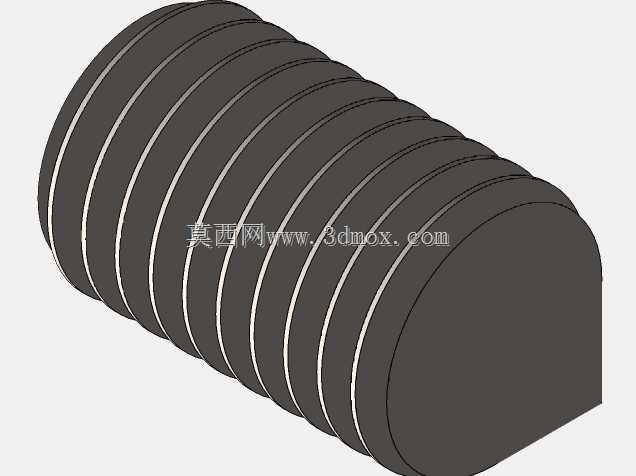

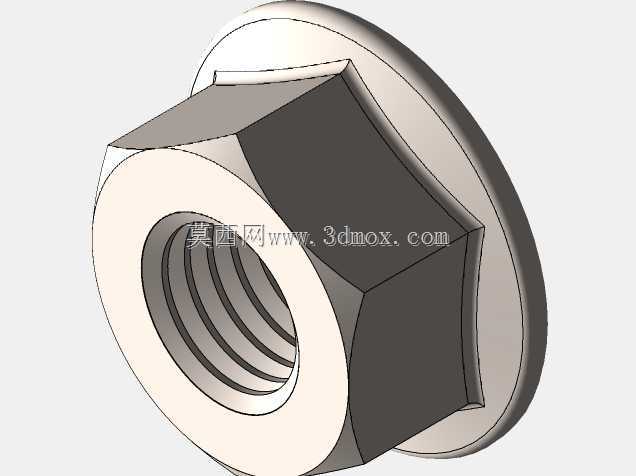

　　结构细节上，端盖与轴承座孔之间设置垫片，既调整轴承游隙，也密封润滑脂或润滑油；轴伸端盖内预留密封件位置，防止油液外泄和粉尘进入。箱体外侧轴承座部位做凸台加厚，螺栓孔周围布置加强筋，使啮合反力能够顺畅传递到箱体和底座，而不是让薄壁箱板承受局部弯矩。齿轮、轴、键、轴承、端盖、螺栓、垫片和油塞均按装配关系建立，工程人员可以直接查看干涉情况、拆装顺序和维修空间。

　　在设计校核思路上，直齿轮受力可分解为圆周力和径向力，轴系按弯扭组合确定危险截面，轴承按额定动载荷与预期寿命复核，键连接按挤压和剪切校核，箱体则重点关注分箱面密封、轴承座孔同轴度和底座刚性。三维装配状态能清楚表达齿轮侧隙、齿宽错位、轴肩定位、轴承内圈固定和端盖压紧关系，这些细节在二维简图中往往容易遗漏。

　　现场使用时，减速箱通常通过地脚螺栓固定在设备机架或混凝土基础上，输入侧接电机，输出侧接工作机构；维护时拆下箱盖即可检查齿轮，松开端盖可调整轴承，打开放油塞更换润滑油。整体结构没有复杂换挡机构，零件数量少、加工面明确、装配路径清晰，既能作为通用减速装置的结构方案，也能作为齿轮传动课程、箱体类零件建模和机械设计校核的完整实例。
