两级圆柱齿轮减速传动箱体结构

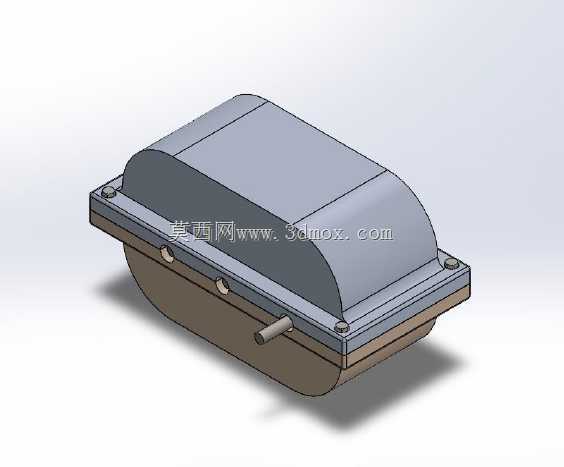

　　该作品呈现的是一台两级圆柱齿轮减速装置的完整箱体与外部接口结构，建模重点落在壳体分箱、轴承支承、输入输出轴伸以及连接法兰等工程边界上，适合用于传动方案校核、设备布局干涉检查和教学演示。整机采用沿轴线方向展开的长箱形布局，上部为近似半圆拱顶的箱盖，下部为容纳润滑油池的底座，中分面通过一圈螺栓紧固，既保证齿轮啮合区的封闭性，也便于检修时拆开上盖检查齿面、轴承和润滑状态。

　　从实际用途看，两级减速箱主要承担原动机与工作机之间的转速匹配和扭矩放大任务。高速端通常连接电动机或其他动力源，经过两对齿轮逐级降速后，由低速轴输出较大转矩。这类传动结构常见于输送线驱动、搅拌设备、轻工机械、农业装备以及需要稳定低速大转矩输出的工位。与单级减速相比，两级布置能够在相对紧凑的轴向空间内获得更大的总传动比，同时避免单对齿轮尺寸过大带来的箱体臃肿问题；与多级复杂行星结构相比，圆柱齿轮展开式结构加工直观、维护方便、成本可控，对一般工业现场更友好。

　　外形与安装边界方面，模型底部形成较宽的承托轮廓，箱座下部圆弧区域对应油池空间，可储存齿轮飞溅润滑所需油量。侧壁伸出的轴段需要在设备布置时预留联轴器、链轮或带轮安装位置，尤其低速轴输出端应保证足够的装拆距离，避免后期维护时无法拆卸紧固件。箱盖顶部的弧形轮廓并非单纯造型，而是为内部大齿轮回转留出安全间隙，同时提高壳体刚度，减少薄板区域在啮合振动下的噪声辐射。中分面周边的螺栓孔位置沿载荷传递路径分布，靠近轴承座区域连接更密集，能够约束箱盖与箱座在齿轮啮合力作用下的相对张开。

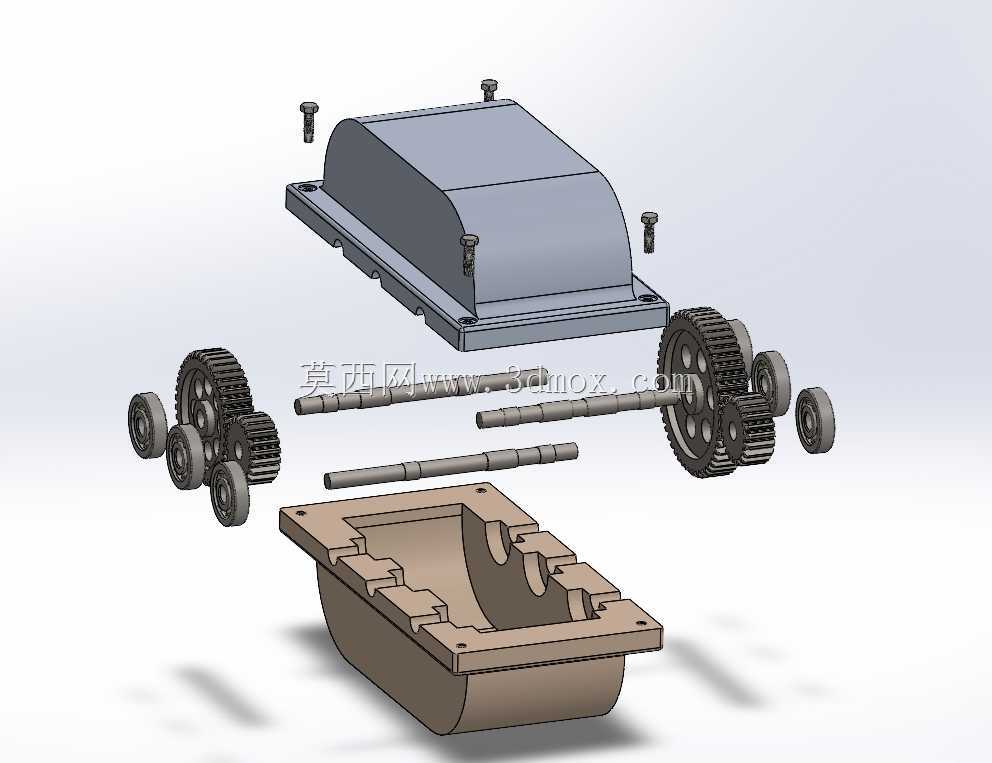

　　结构设计思路上，两级齿轮通常按高速级小齿轮、中间轴大齿轮与小齿轮、低速级大齿轮的顺序布置。箱体内需要同时考虑齿轮顶圆与内壁间隙、齿宽方向窜动空间、轴承外径安装空间以及润滑脂或润滑油的流向。轴承座孔应保持较高同轴度，三维建模时需把孔系、台阶面和端盖连接面作为连续特征处理，避免装配时出现轴系不同心。观察该模型的外部形态，输入、输出轴伸位置与箱体轮廓关系明确，轴端从侧壁支承部位穿出，周边预留密封端盖和压紧结构的安装面，这些细节直接决定后期工程图中尺寸链能否闭合。

　　在行业应用中，减速箱并非孤立零件，而是整套驱动单元的核心。选型和建模时需要把电机中心高、联轴器外径、底座安装孔、检修空间以及周边机架梁位一起纳入校核。若用于输送设备，低速轴往往承受链条张力或链轮径向载荷，箱体支承刚度和轴承位置会直接影响齿面接触均匀性；若用于搅拌类设备，输出端还可能承受轴向力和不稳定冲击，轴伸长度、密封形式及轴承跨距都需要重新评估。该模型把箱体外形、轴伸和连接关系表达清楚，可作为方案阶段确认占地轮廓的基础，也可在此基础上继续补充内部齿轮参数、轴系零件、端盖、油标、放油塞和通气器等细节。

　　从制造角度看，箱盖与箱座的分型面应尽量平直，便于刨削、铣削和配钻；轴承孔宜在合箱后一次镗削，以保证孔系位置精度。底座边缘的法兰式轮廓提供了较稳定的安装接触面，实际设计时还需在底部布置地脚孔或与机架连接的螺栓孔，并核算箱体自重、齿轮反力和电机转矩共同作用下的滑移与倾覆风险。油池区域不能与运动零件发生干涉，同时要保证低速大齿轮下部能够适度浸入润滑油，但浸油深度又不宜过大，否则会增加搅油损失和温升。

　　整体而言，该结构体现了传统展开式两级减速箱的典型工程特征：外形简洁、分箱明确、轴伸清晰、支承区域集中。围绕它开展三维设计时，核心不是单纯复刻外壳，而是把传动比分配、齿轮布置、轴承寿命、润滑密封、安装维护和外部接口统一起来，使模型既能展示机械传动原理，也能服务于真实设备的结构布局与详细设计。
