精密行星减速器回差与刚度检测装置结构设计

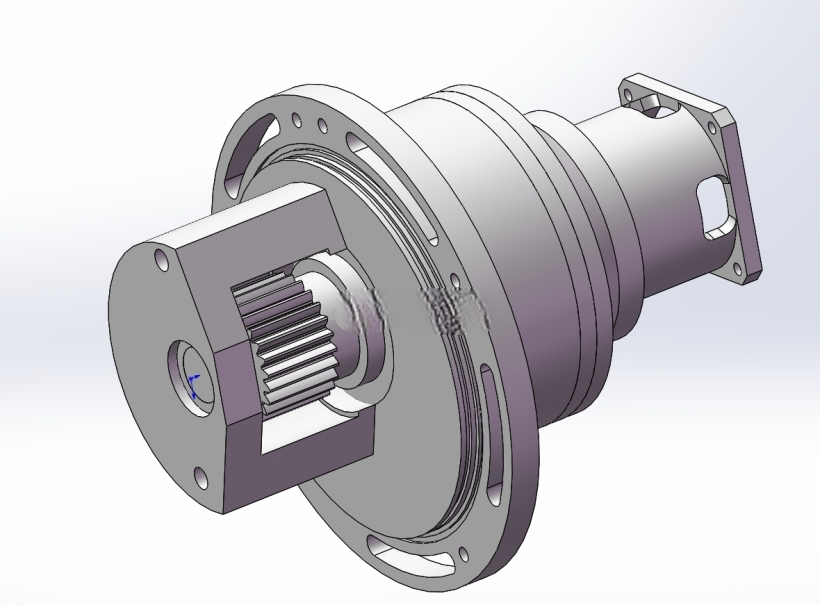

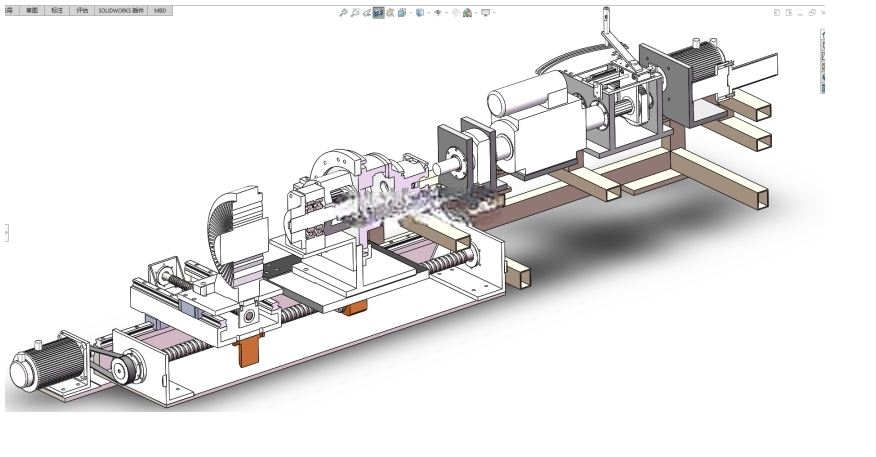

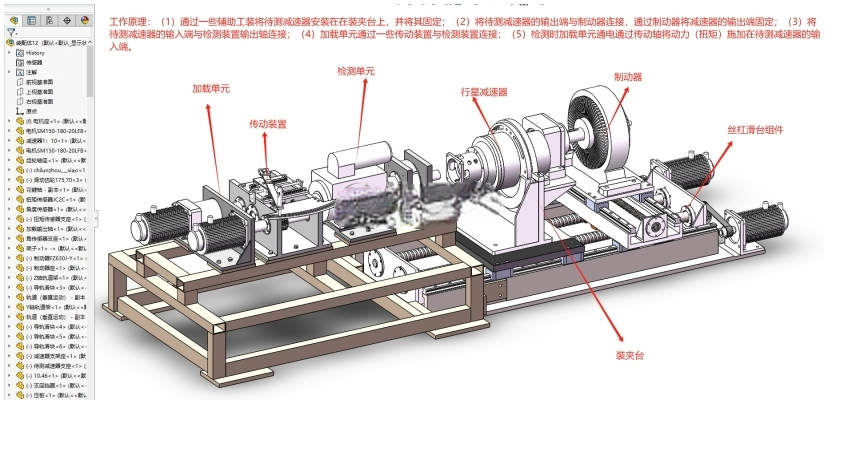

　　在精密传动部件的量产质控与研发验证环节，行星减速器的回差、扭转刚度是直接影响伺服系统定位精度、动态响应特性的核心参数，这套检测装置正是面向该类测试需求搭建的专用试验台架，可覆盖中小规格精密行星减速器的出厂性能抽检、新品研发阶段的参数标定工作。整套装置采用卧式长轴系布局，从功能模块划分来看，沿轴向依次排布加载单元、传动连接组件、检测单元、待测减速器装夹位、制动单元，底部采用型钢焊接框架作为安装基座，所有功能模块均通过T型槽螺栓固定在基座台面上，可根据待测减速器的法兰规格、轴伸长度调整各模块的轴向安装位置，适配不同中心高、不同安装尺寸的被测件，安装边界可覆盖法兰直径80mm至260mm区间的主流精密行星减速器产品。

　　装夹台采用定位止口加锁紧压板的结构设计，待测减速器安装时先通过止口实现径向定位，再通过周向均匀布置的压板压紧安装法兰，避免测试过程中因加载扭矩产生的附加弯矩影响检测精度；制动端采用可调节同轴度的连接法兰与待测减速器输出端对接，测试时制动器锁止输出端，模拟减速器实际工况下的负载锁止状态，为回差、刚度测试提供固定基准。加载单元采用伺服电机搭配扭矩传感器的结构，通过传动轴系将设定扭矩平稳传递至待测减速器输入端，检测单元集成了高精度角度编码器、扭矩传感器，可实时采集输入端的角位移变化量、实际加载扭矩值，通过输入端与输出端的角度差值计算回差参数，通过扭矩与角变形量的对应关系拟合扭转刚度曲线。整套装置的传动链路中设置了多处联轴器补偿结构，

　　可抵消各模块安装时的微小同轴度误差，避免额外的附加扭矩干扰检测结果；丝杠滑台组件用于调整检测单元与加载单元的轴向位置，换型时无需重新加工连接配件，仅需调整滑台位置、更换对应规格的连接法兰即可完成不同型号减速器的测试适配，大幅提升了测试环节的换型效率。从结构设计逻辑来看，装置将重载受力的基座框架与高精度检测的传感模块做了隔振设计，基座底部设置可调垫铁，可调整台架水平度同时隔绝地面振动对检测精度的影响，所有走线均沿基座侧面的线槽布置，避免传动部件运转时剐蹭线路，整体结构兼顾了测试精度要求与现场使用的维护便利性。
