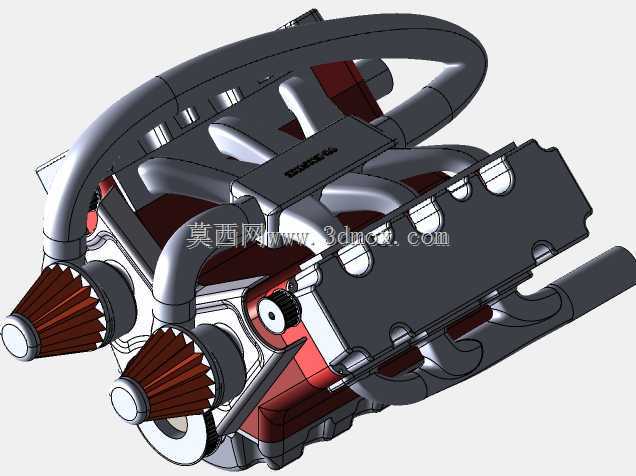

V型六缸内燃发动机总成结构设计

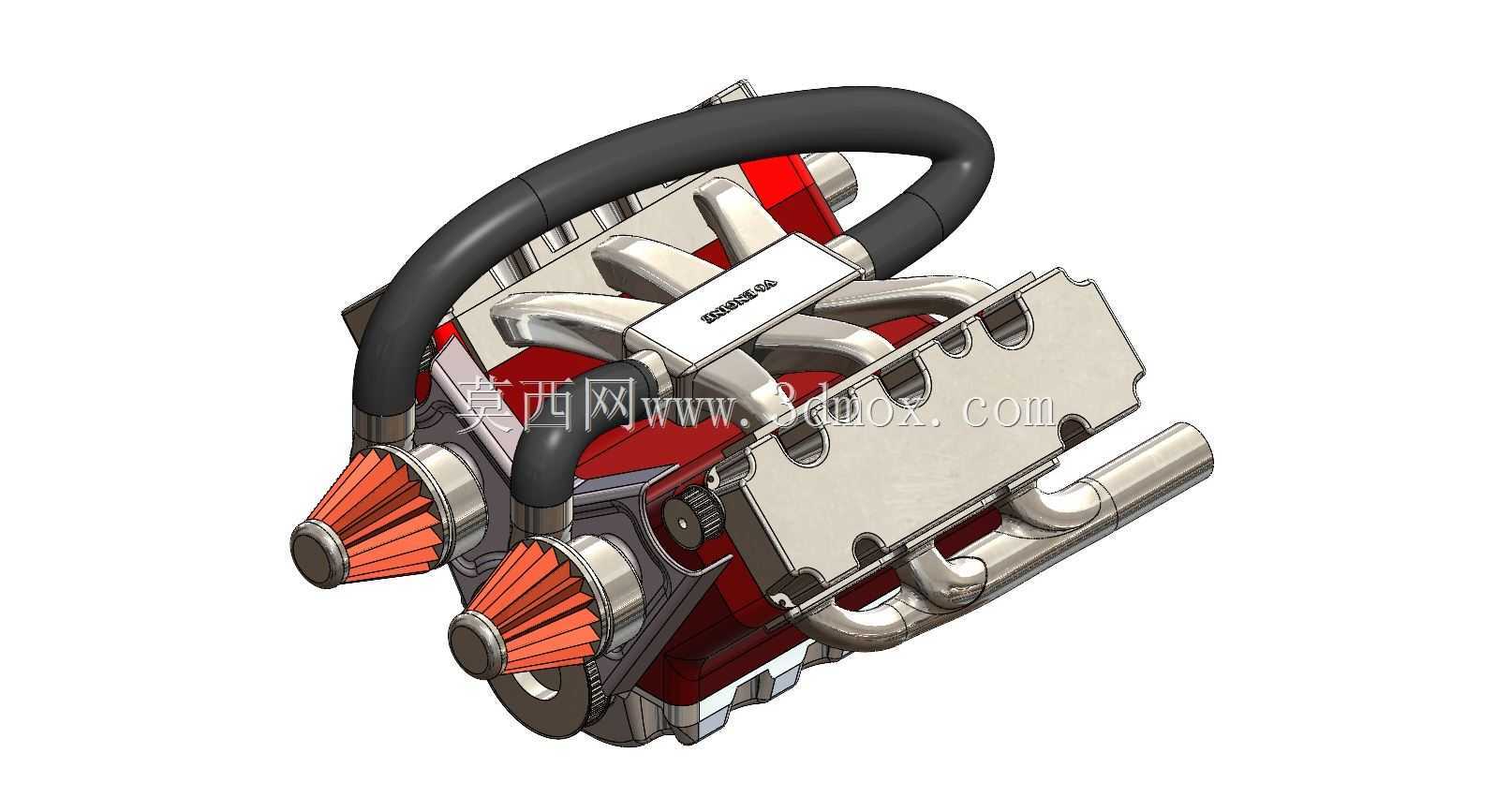

　　在整车动力总成开发与教学演示场景中，V型六缸发动机凭借六缸分两列呈夹角布置的构型，在运转平顺性、整机长度与振动控制之间取得平衡，广泛用于乘用车、轻型商用车及动力实训平台。这套三维结构完整呈现了从进气过滤到曲轴输出的核心传递链路，可用于结构评审、装配干涉检查、运动原理演示以及周边附件布置参考。

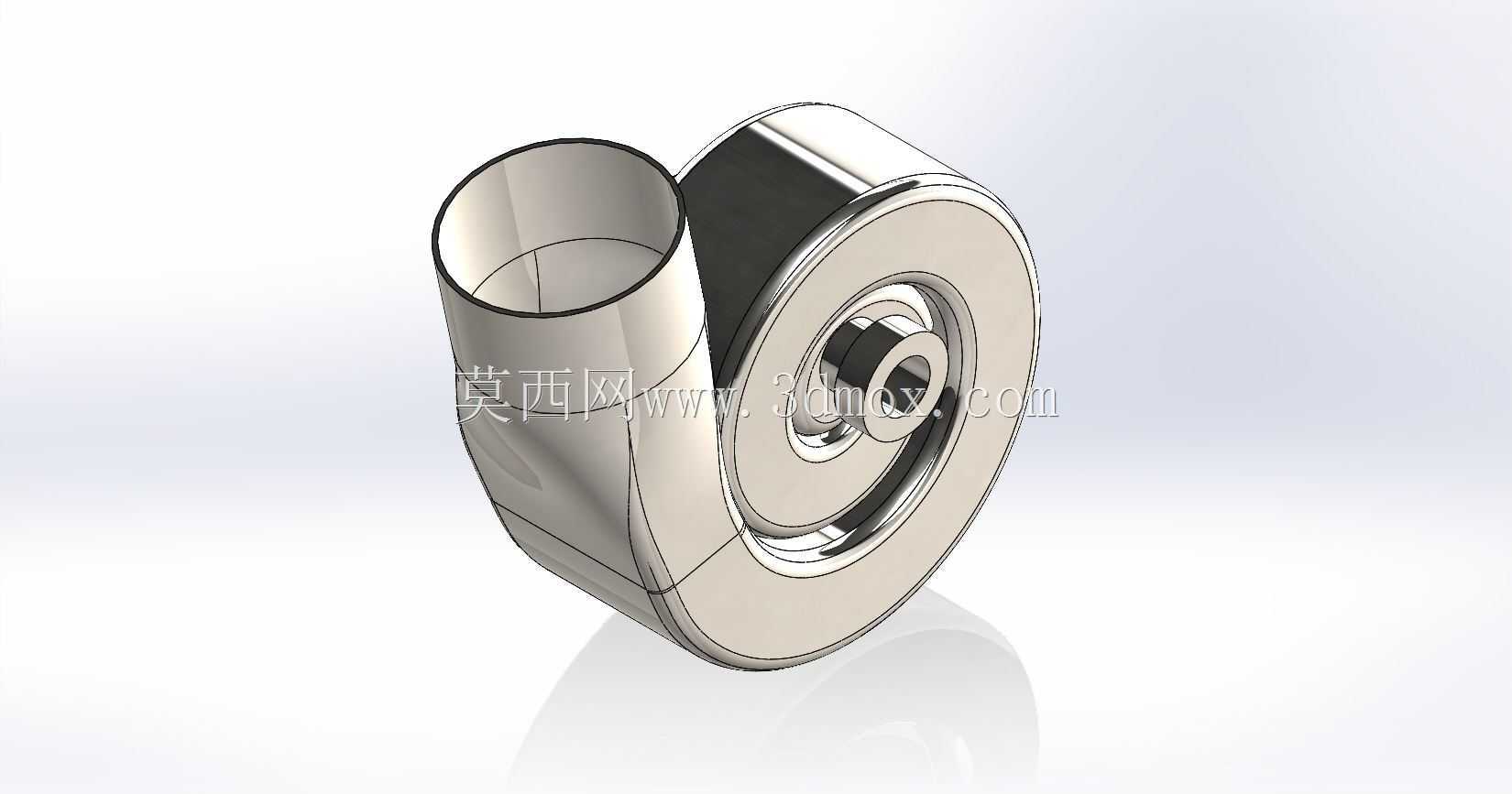

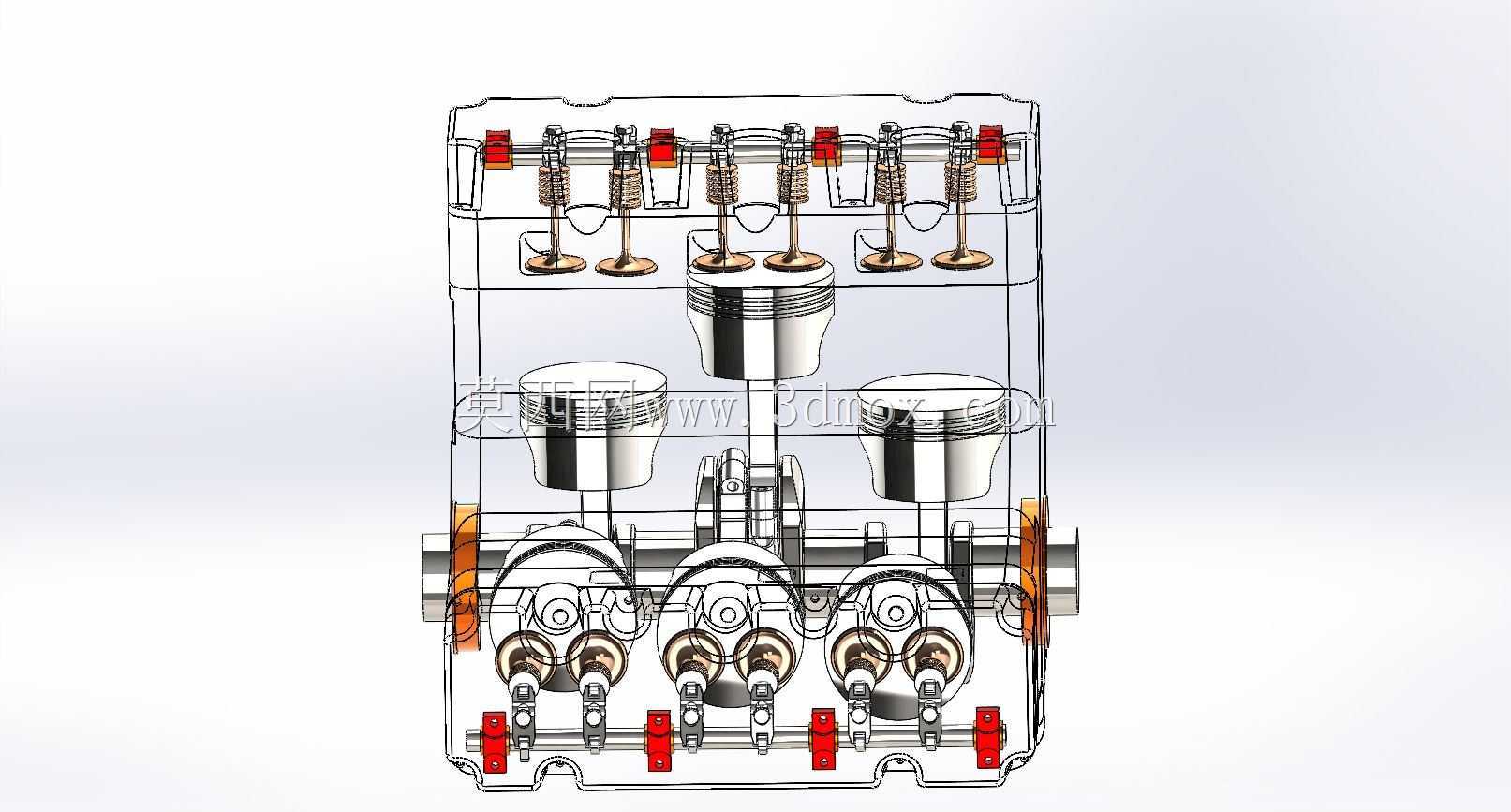

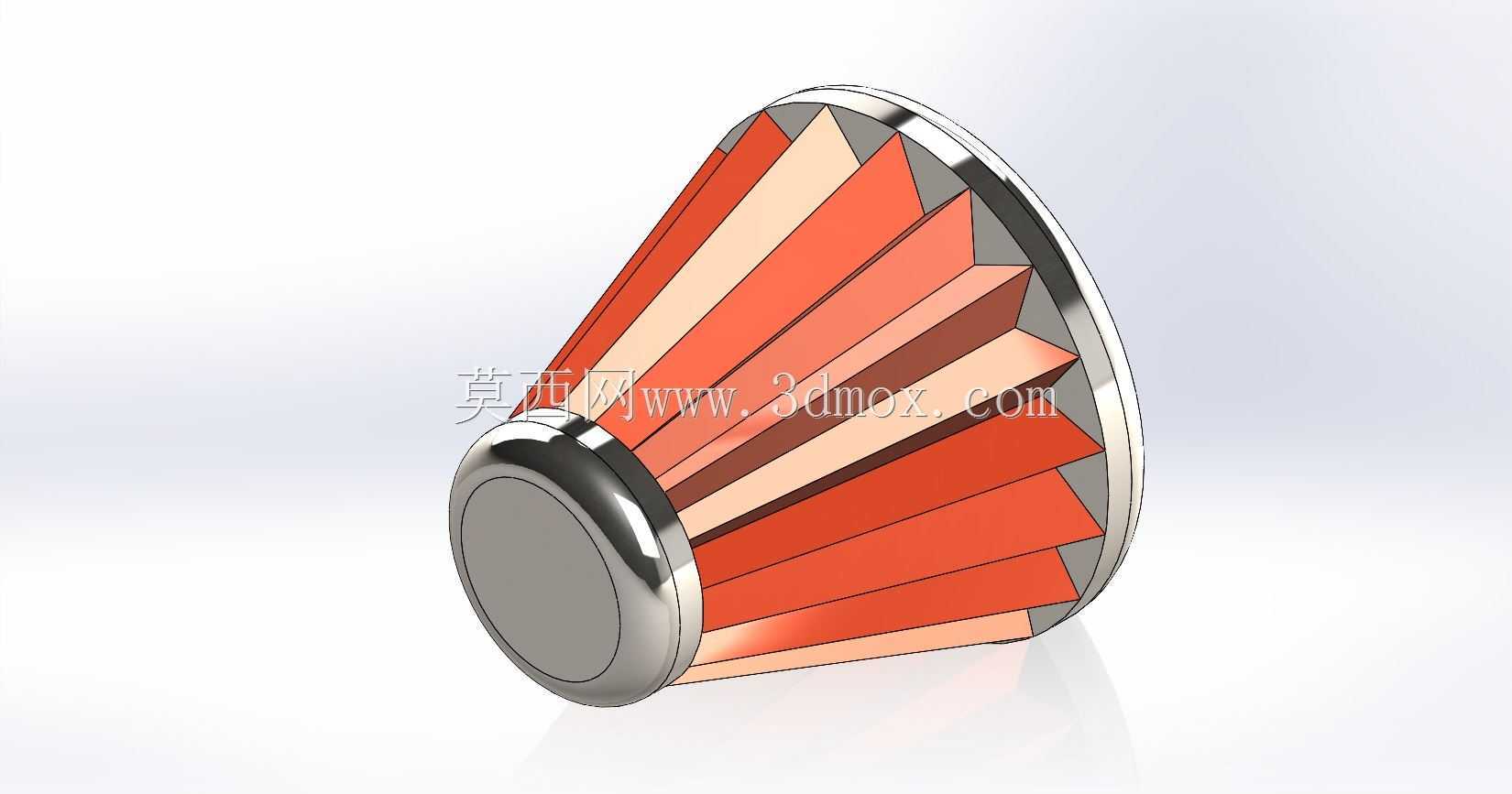

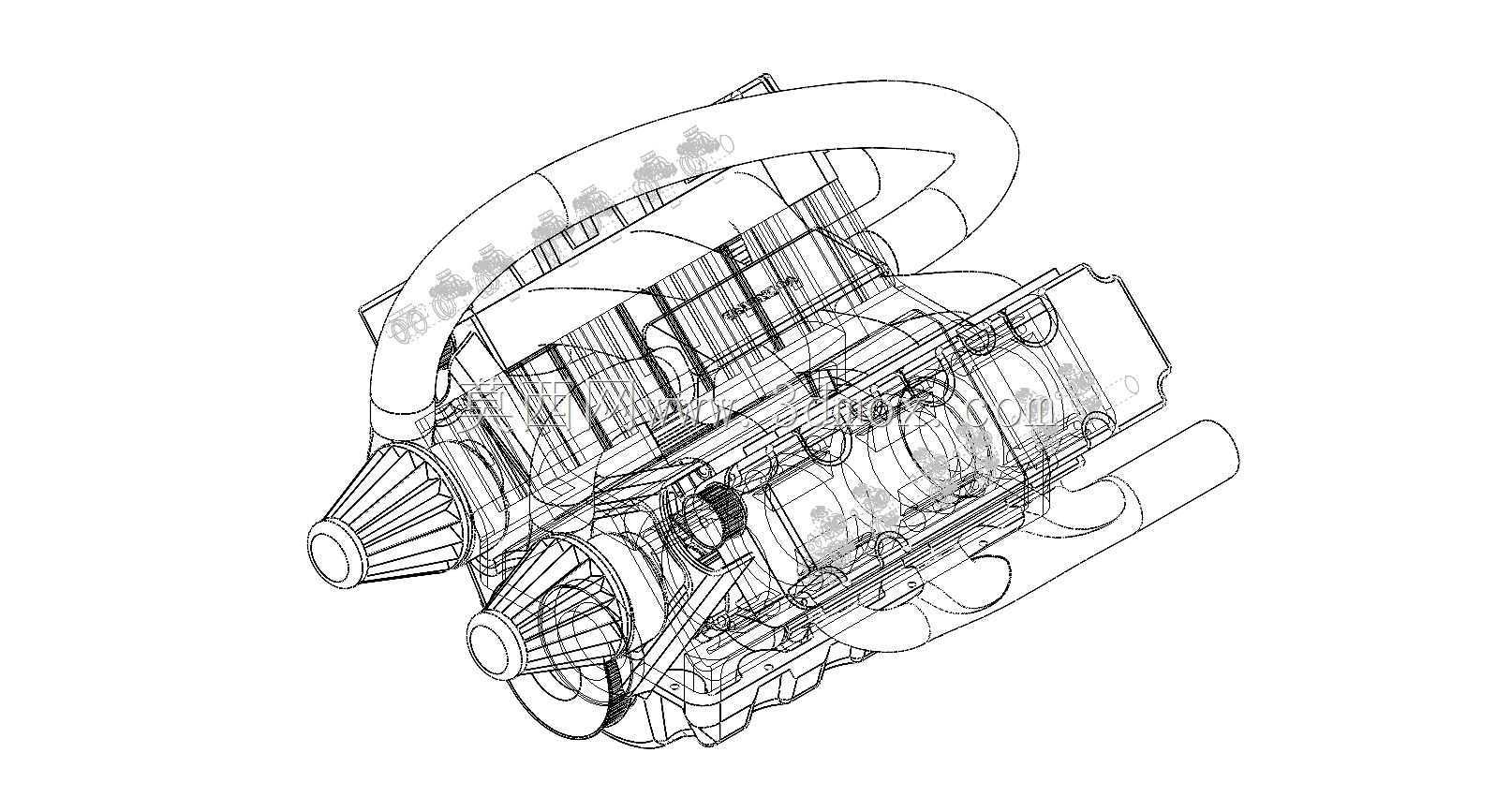

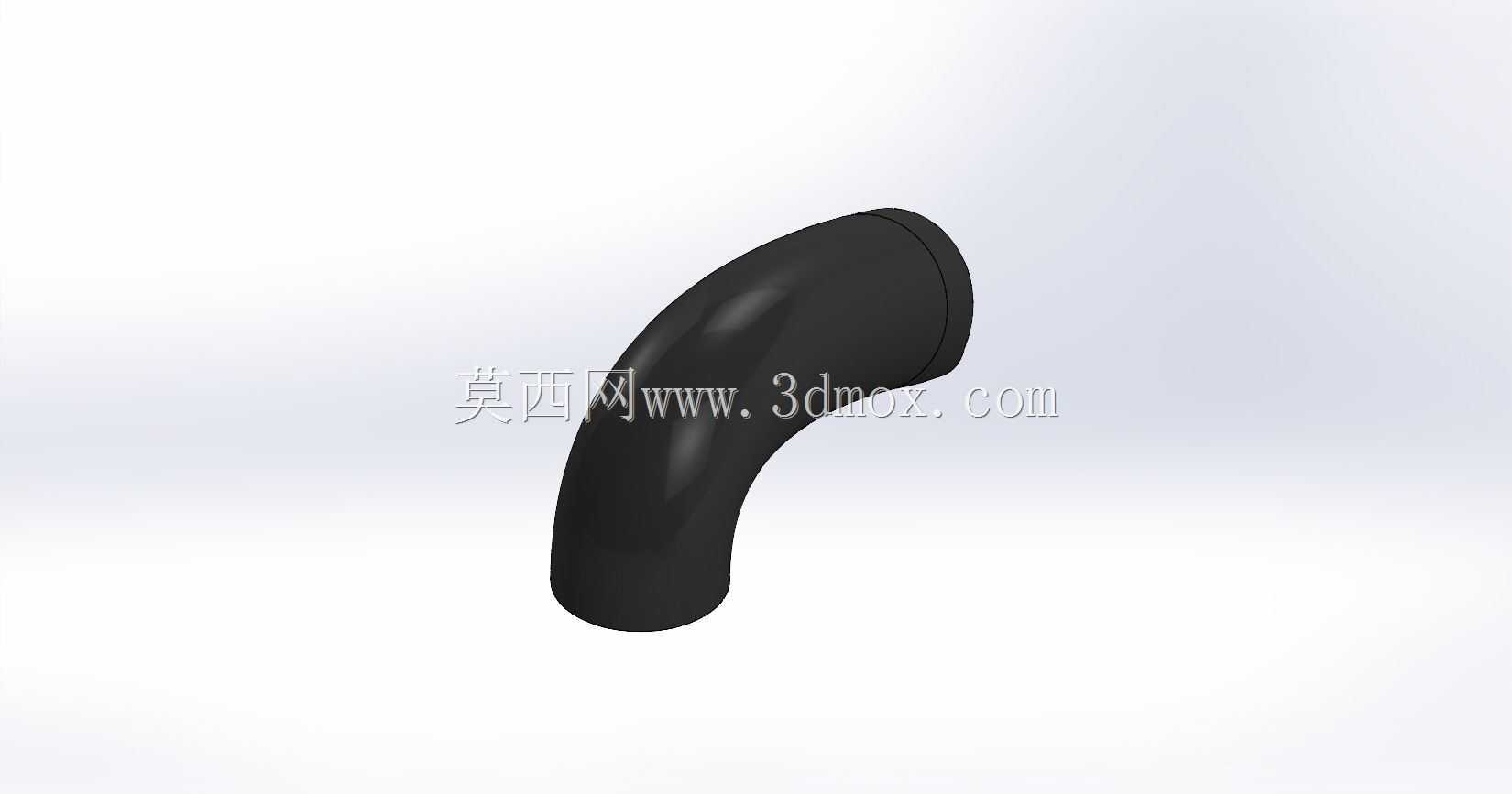

　　从实际用途看，发动机的根本任务是把燃油燃烧释放的热能转化为曲轴旋转机械能。模型中空气先经过空气滤清器进入进气通路，再由节气门控制进气量，随后进入进气歧管并分配至各缸；燃烧后的废气经排气歧管汇集排出。缸体与缸盖构成承压骨架，活塞在气缸内往复运动，通过连杆把直线作用力传递给曲轴，最终由曲轴前端或后端向外输出转矩。

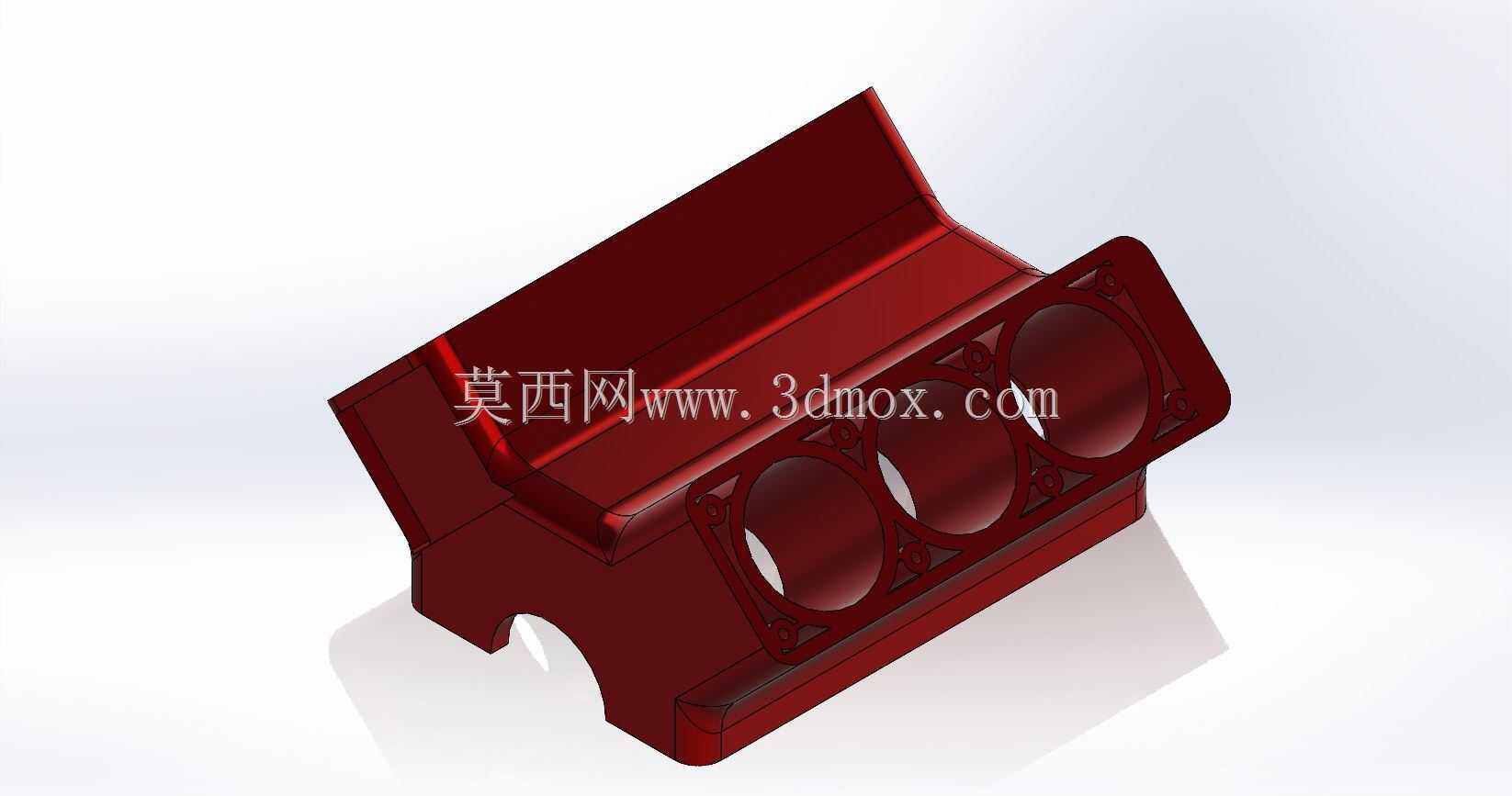

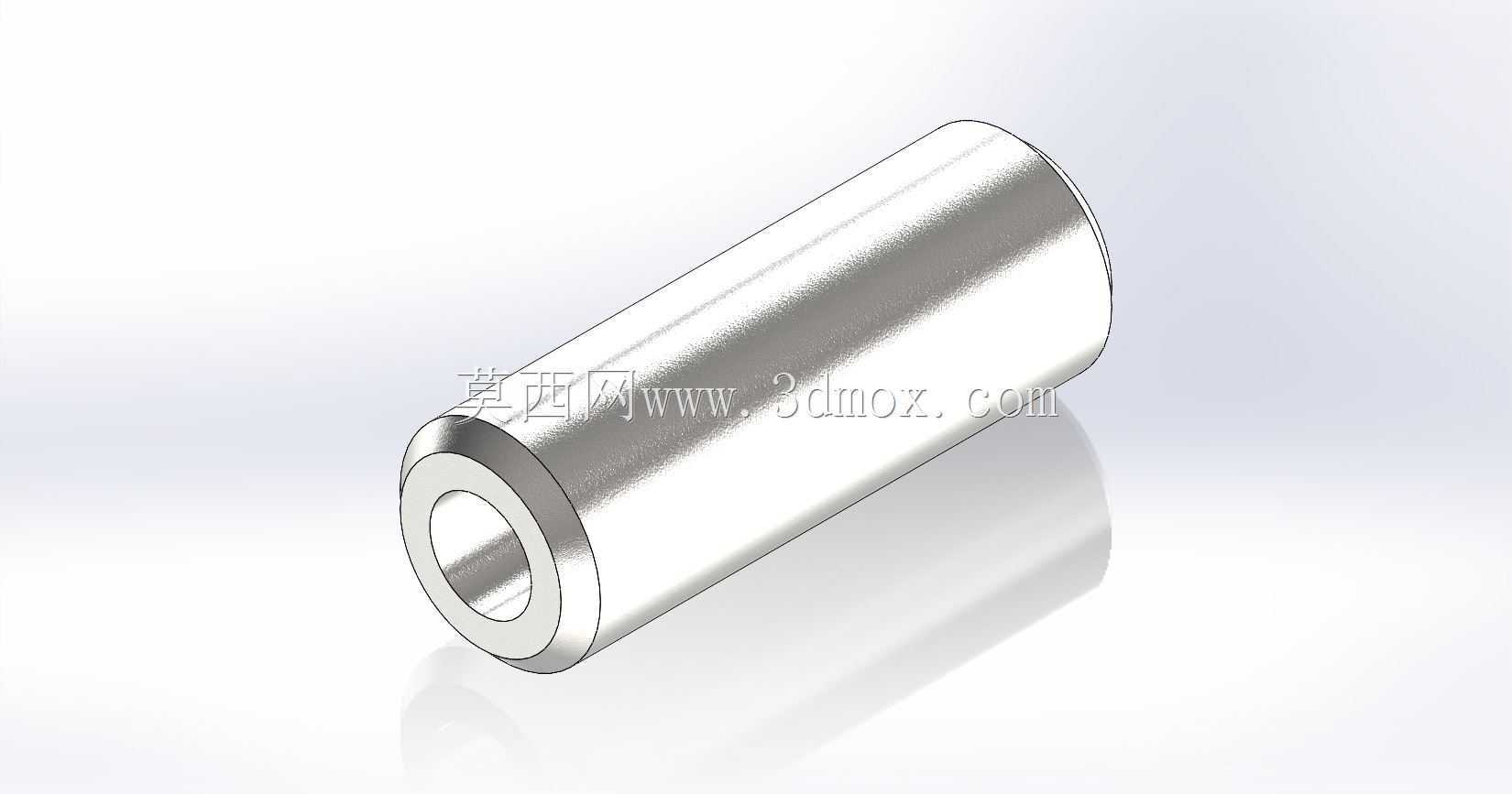

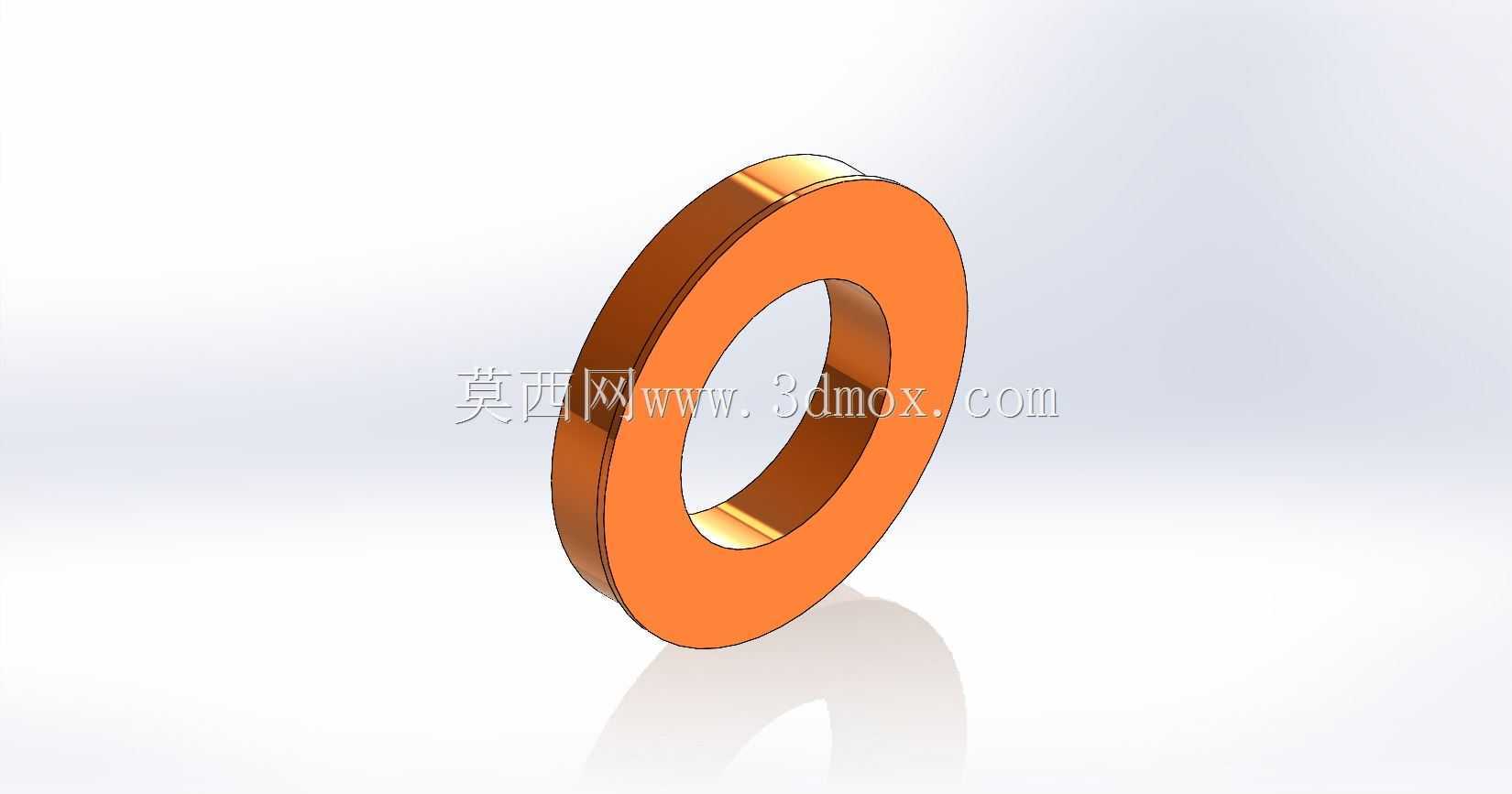

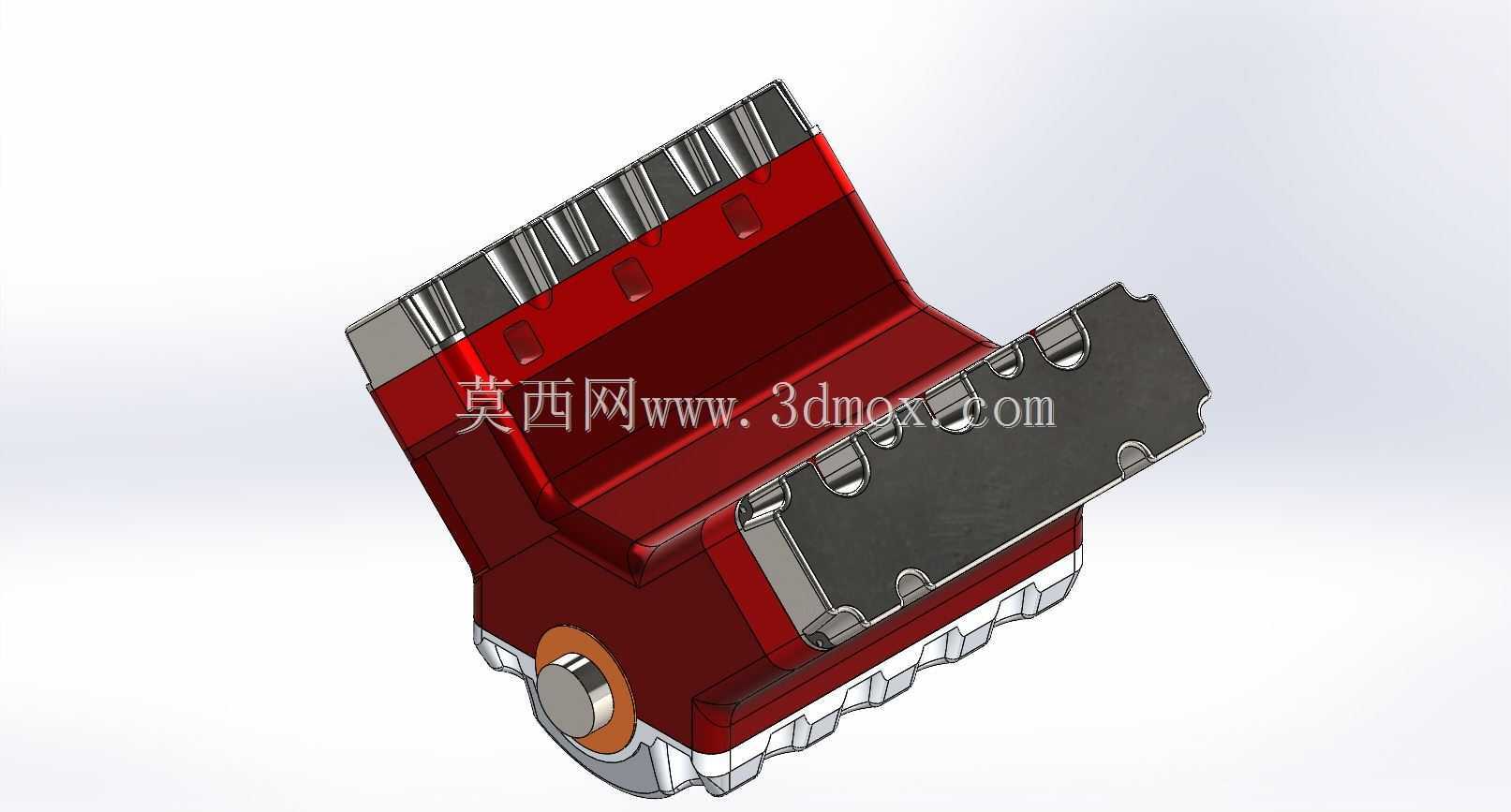

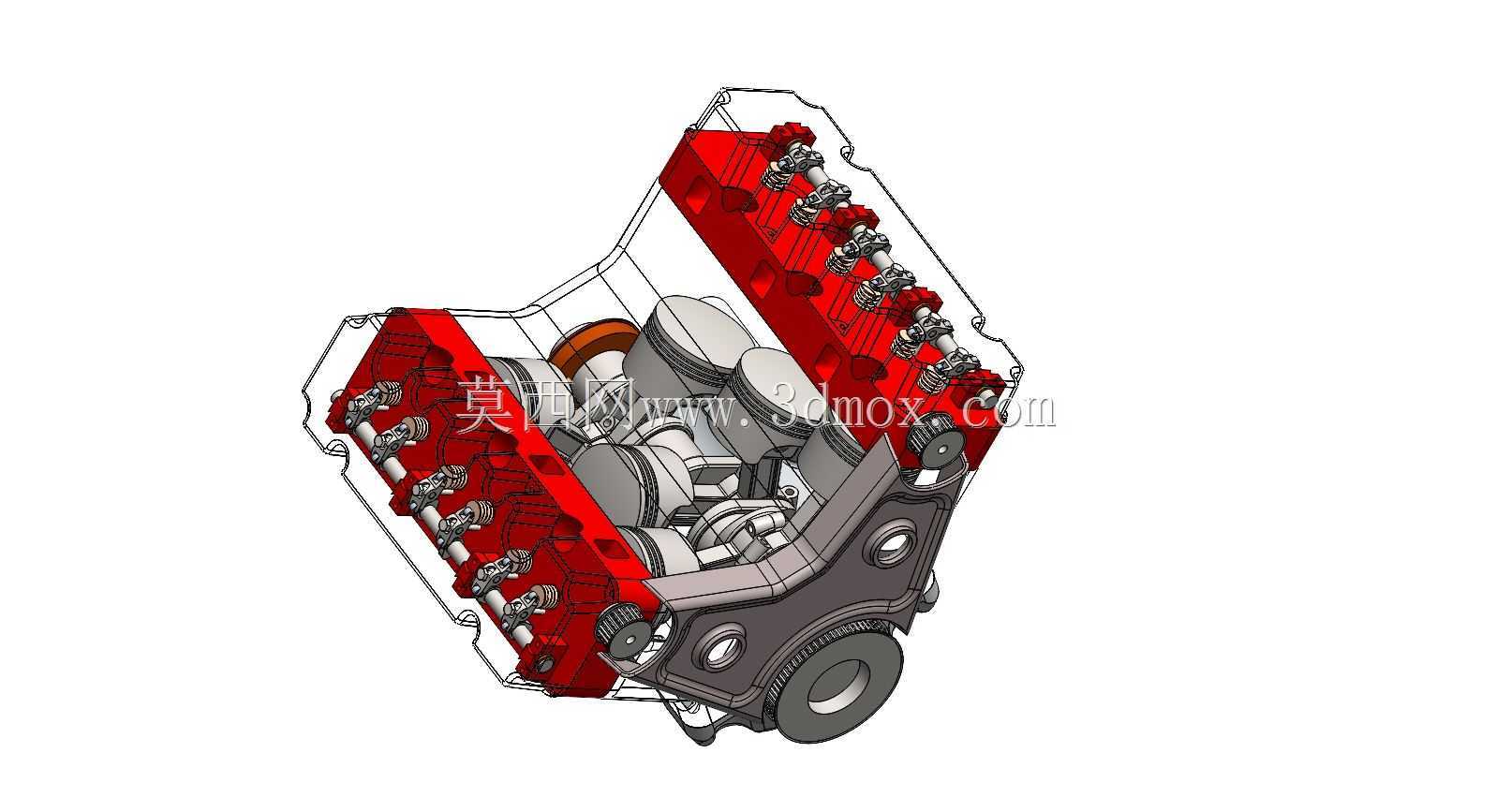

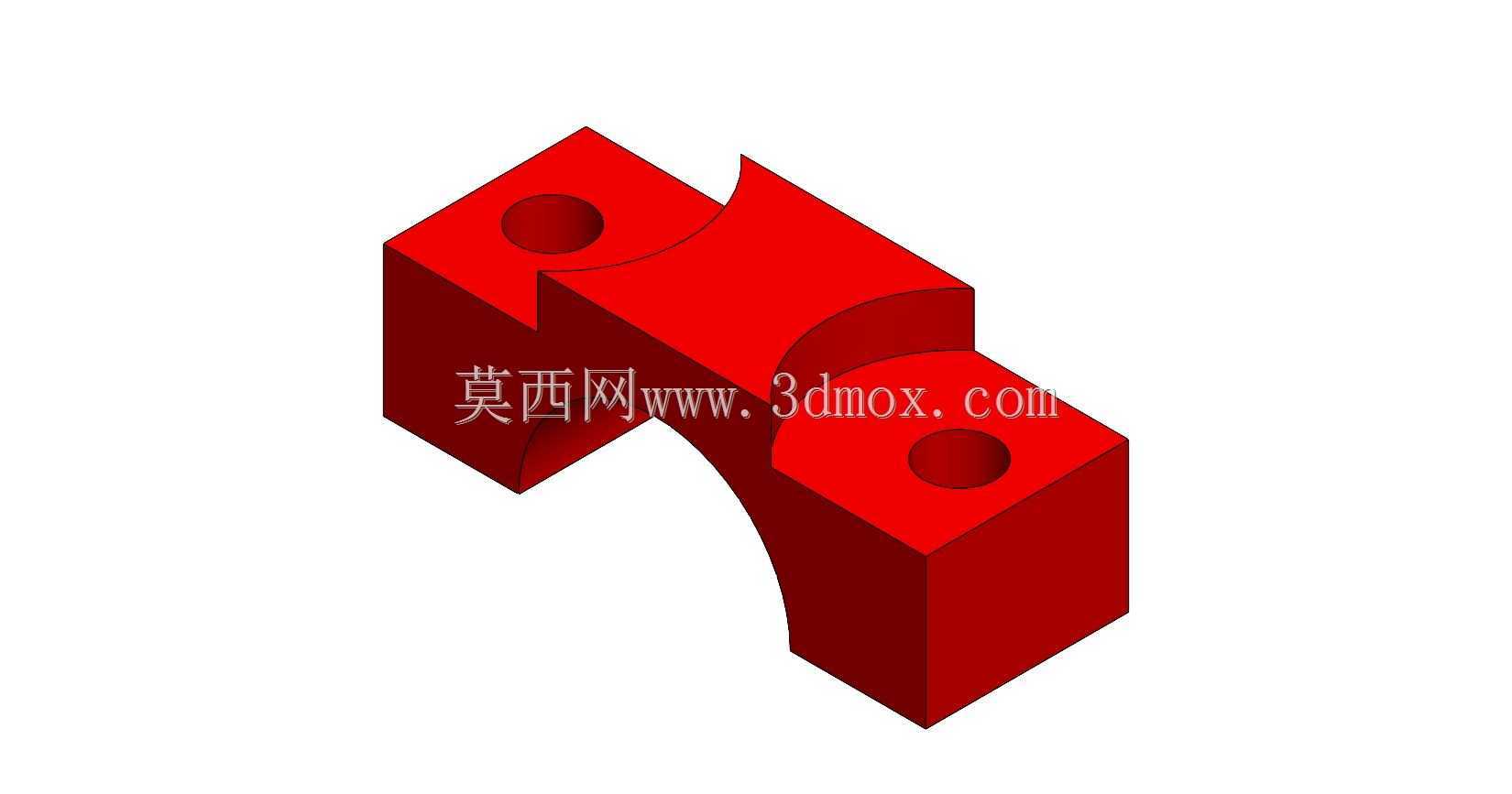

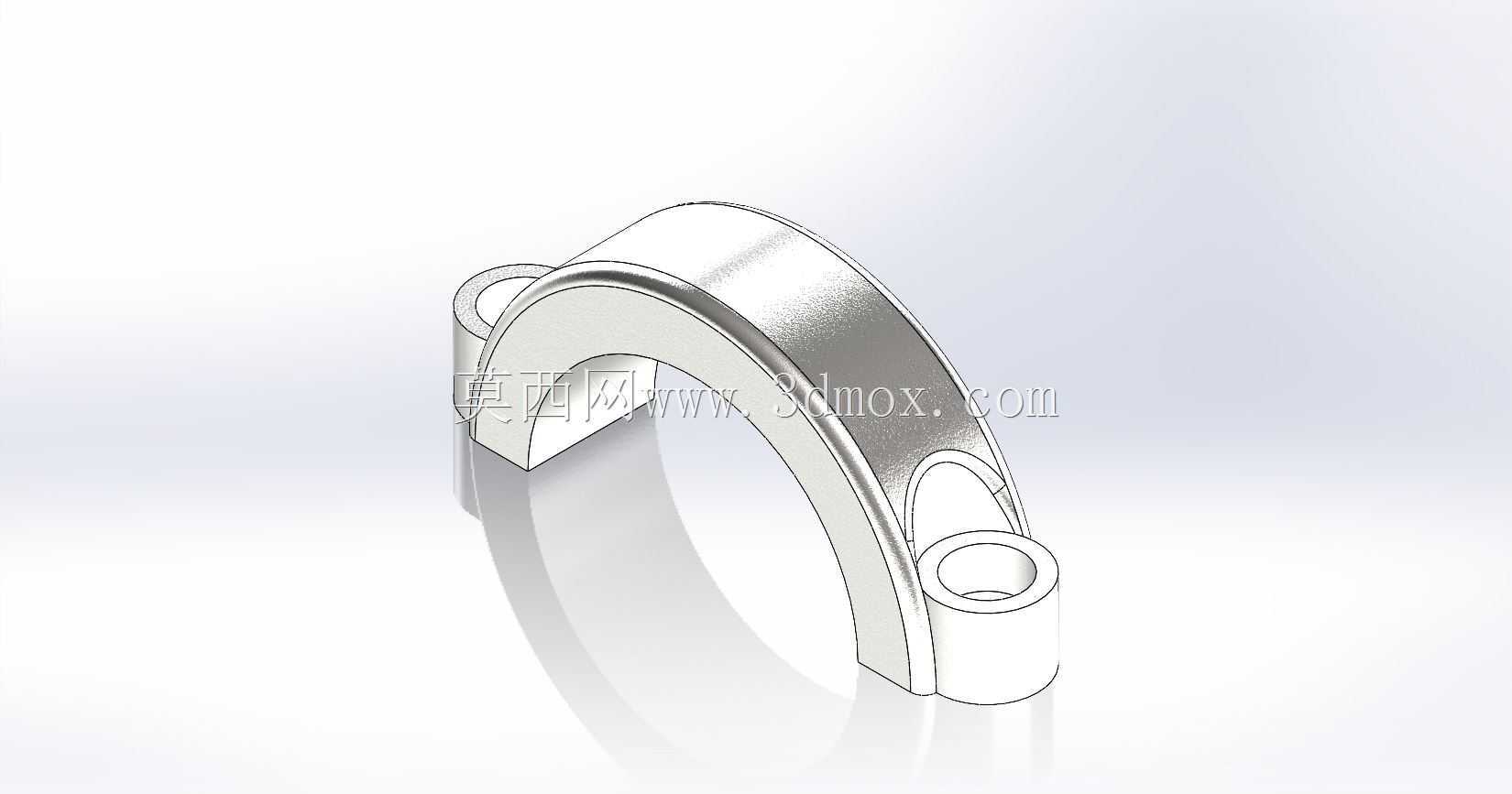

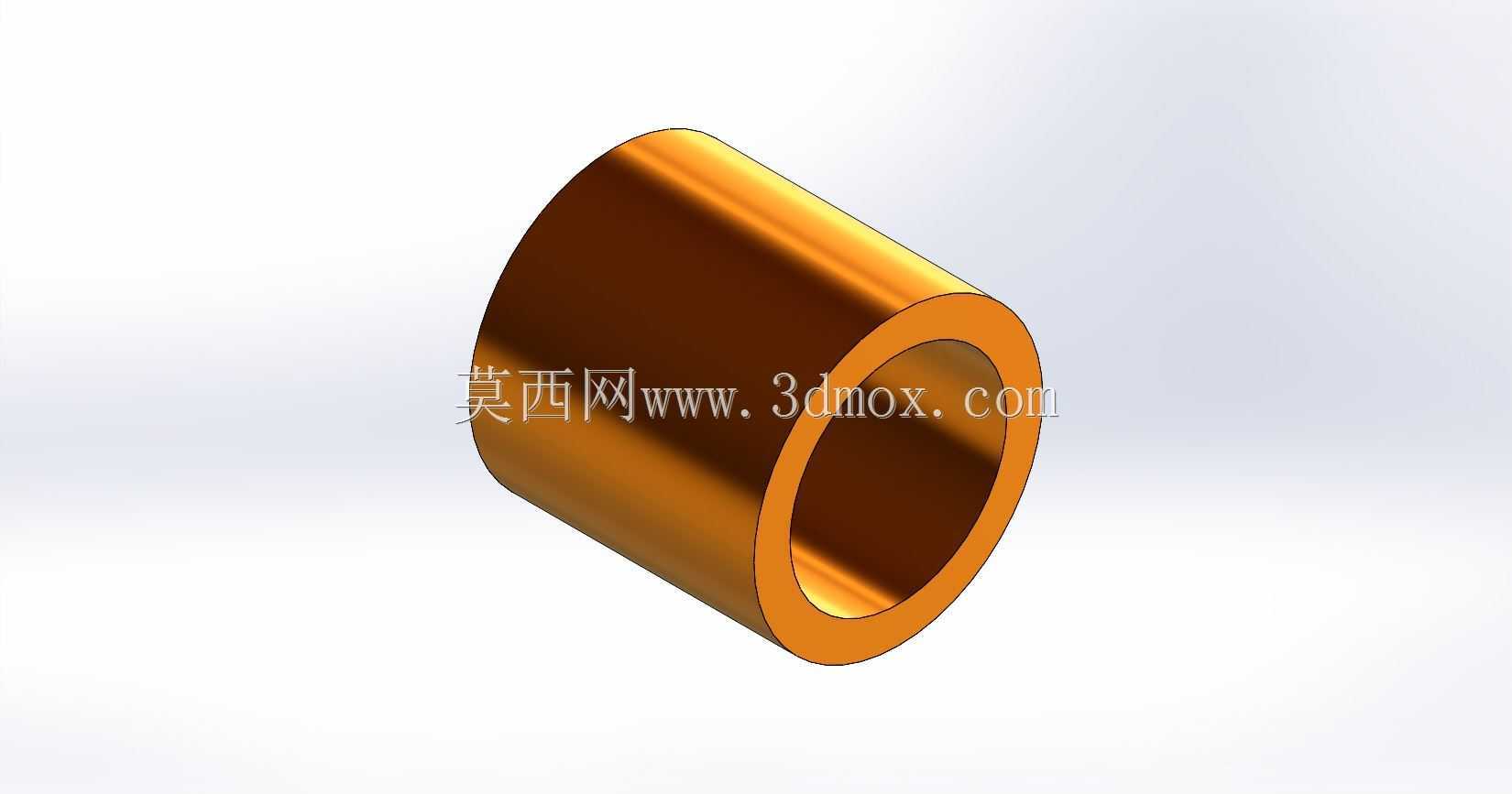

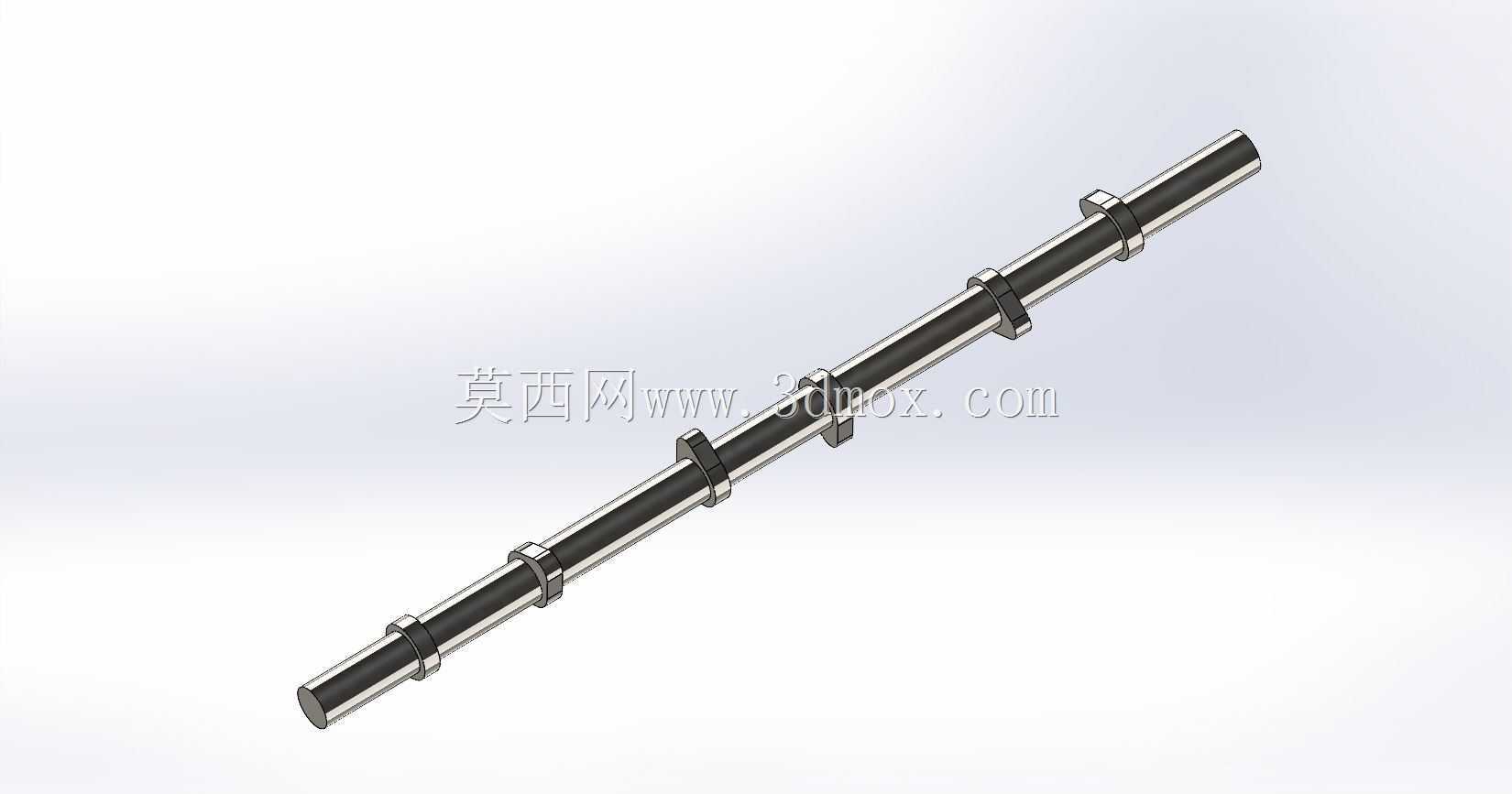

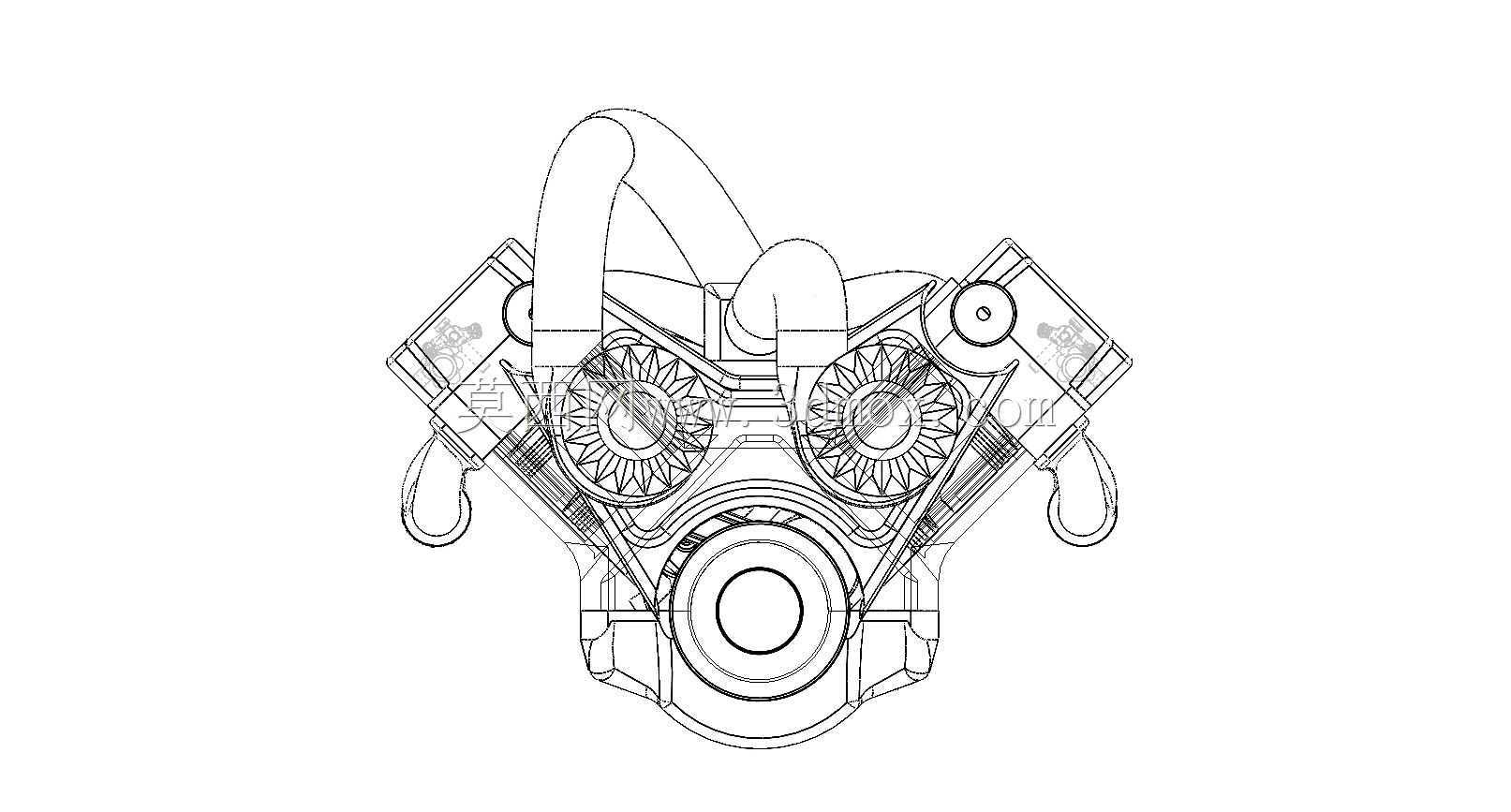

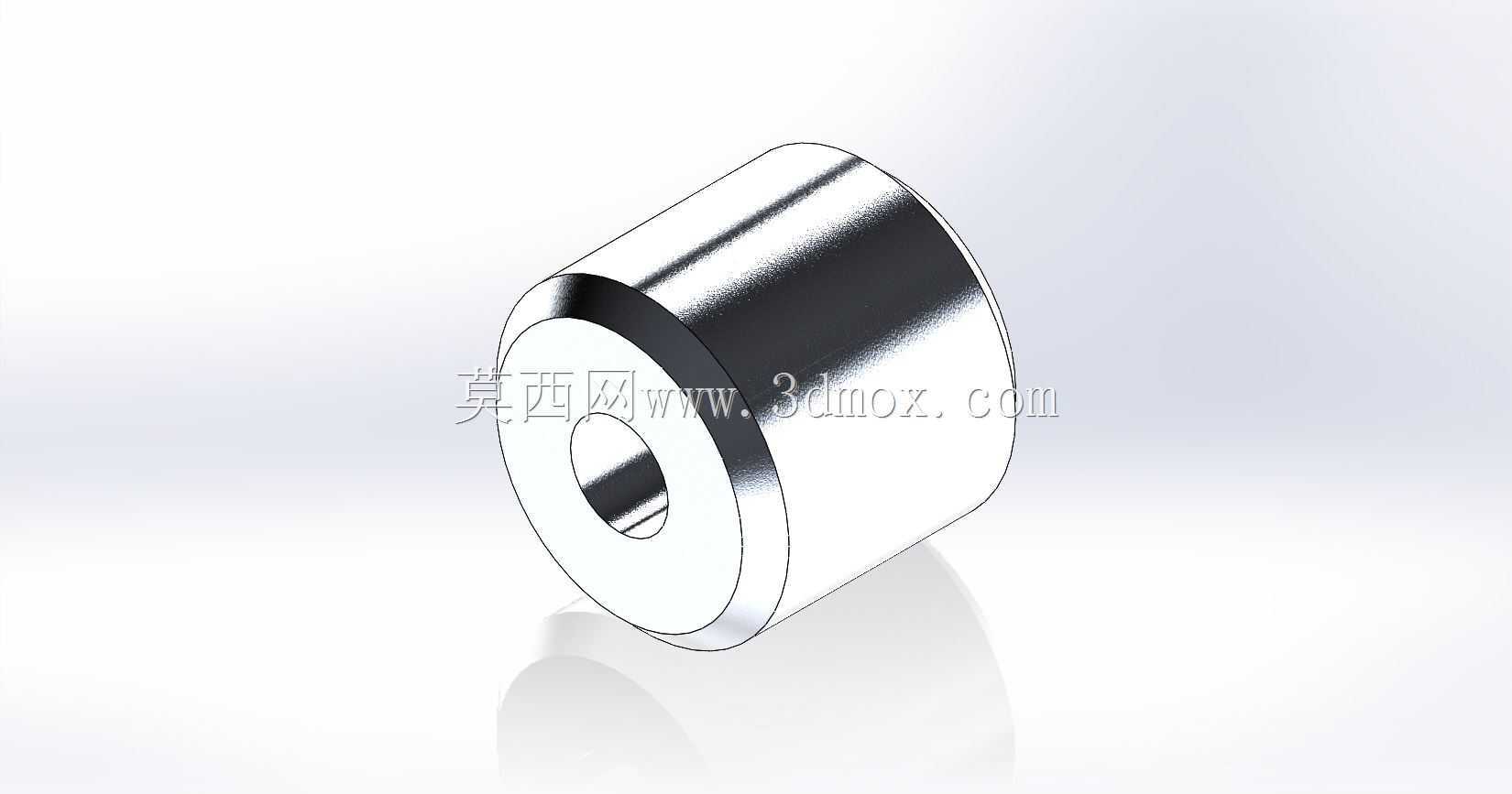

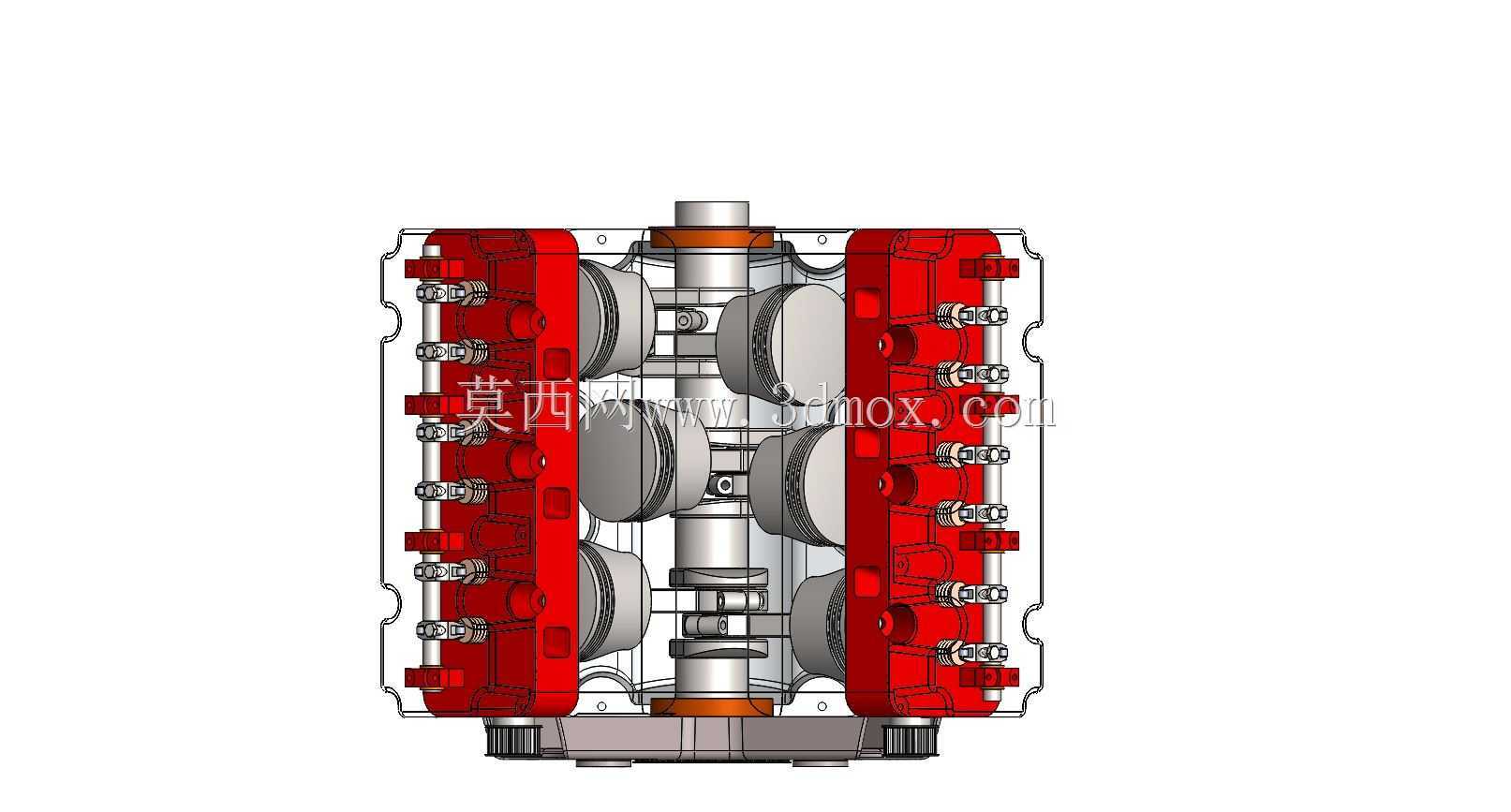

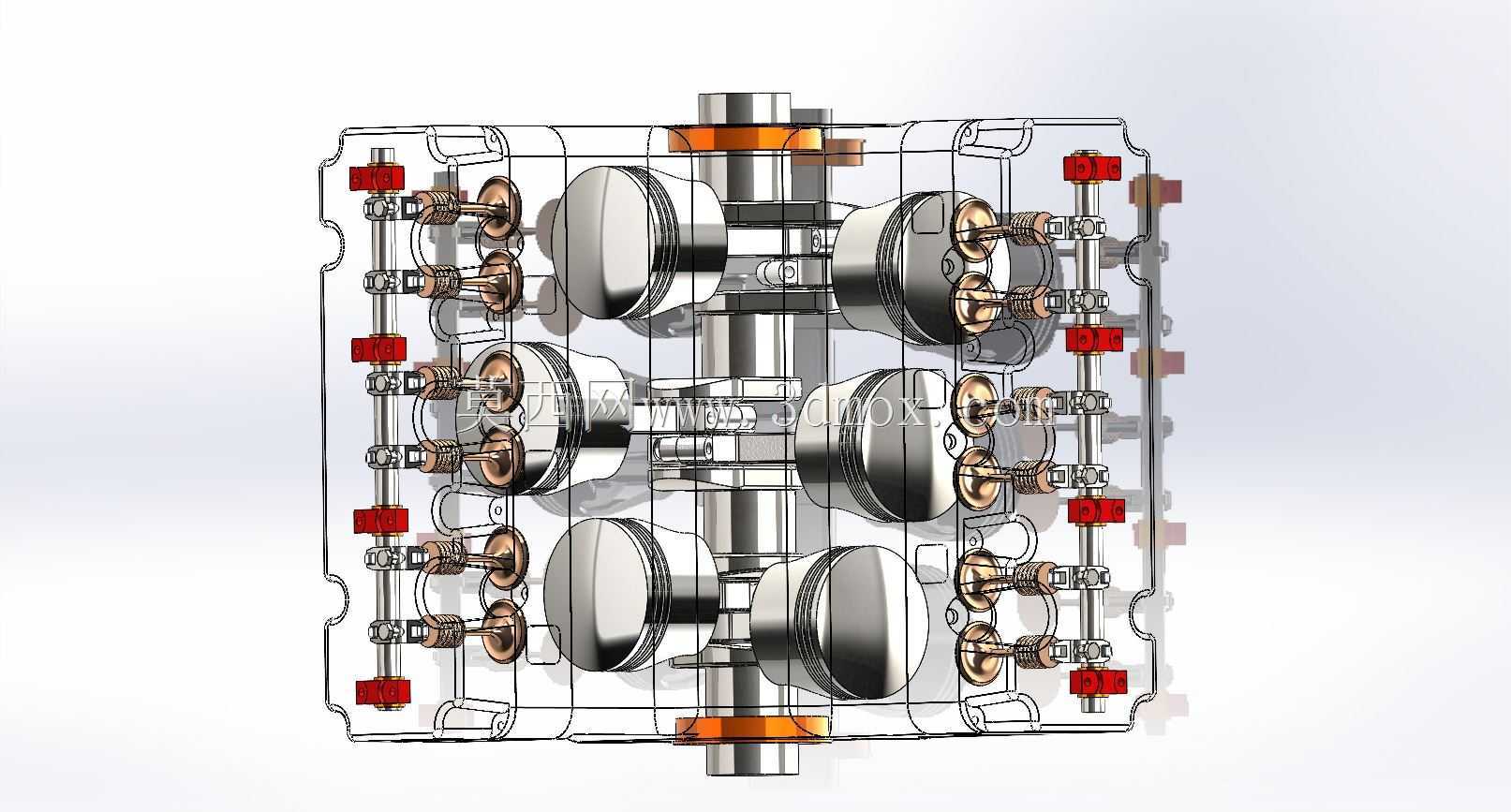

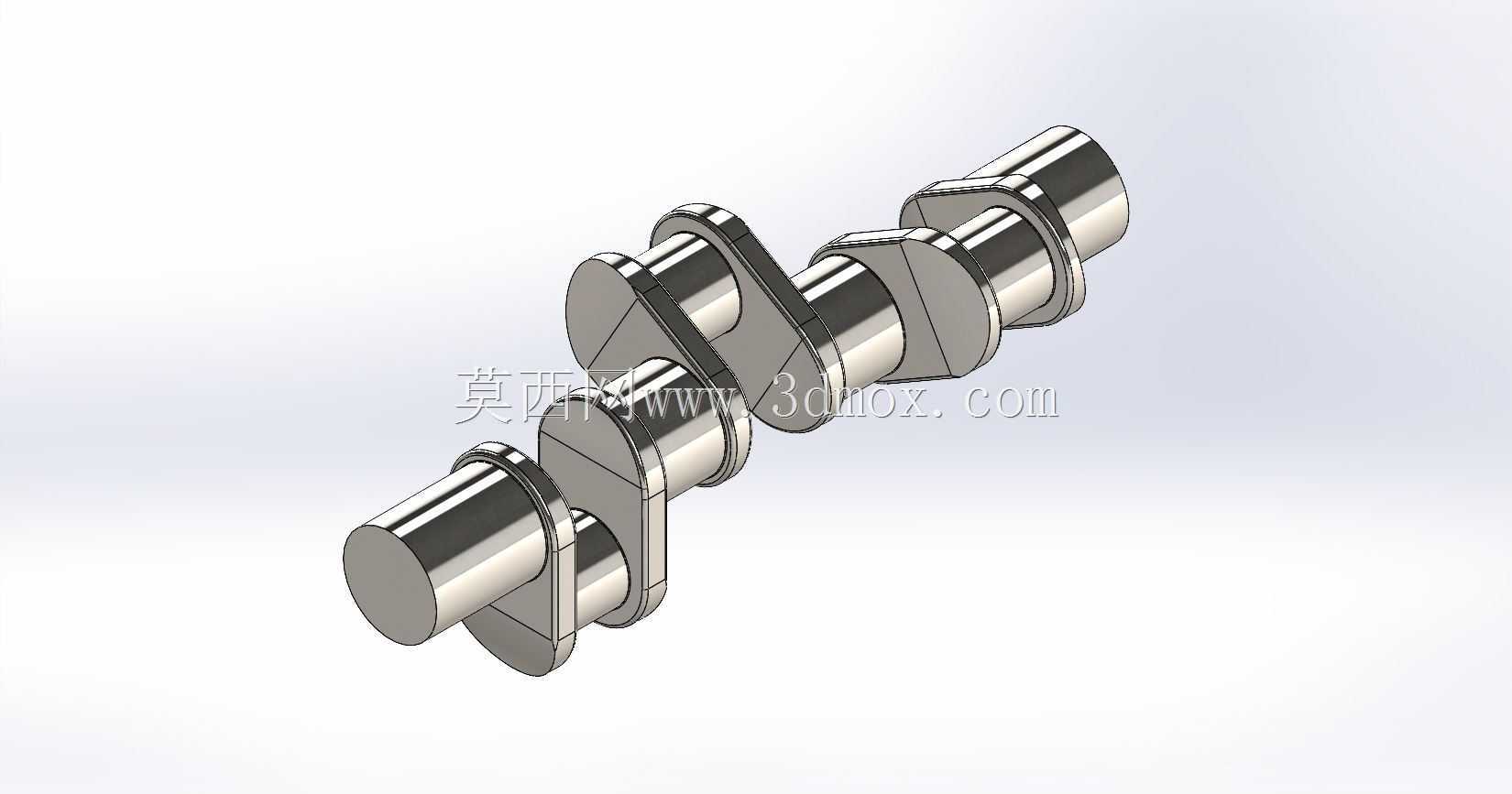

　　结构设计上，V列布置使六个气缸分成左右两排，相邻缸体共享部分缸体区域，相比直列六缸可显著缩短轴向长度，有利于在横置或纵置机舱内控制安装边界。曲轴作为核心承载件，需要承受活塞爆发压力、往复惯性力和旋转离心力，因此主轴颈、连杆轴颈、曲柄臂与平衡配重之间的过渡圆角、油道走向和支承跨距都直接影响疲劳寿命。模型中凸轮轴、轴套与护圈等零件的相对位置，体现了配气正时与支承约束的设计思路；凸轮轮廓决定气门升程和开启持续角，进而影响充气效率与排气顺畅度。

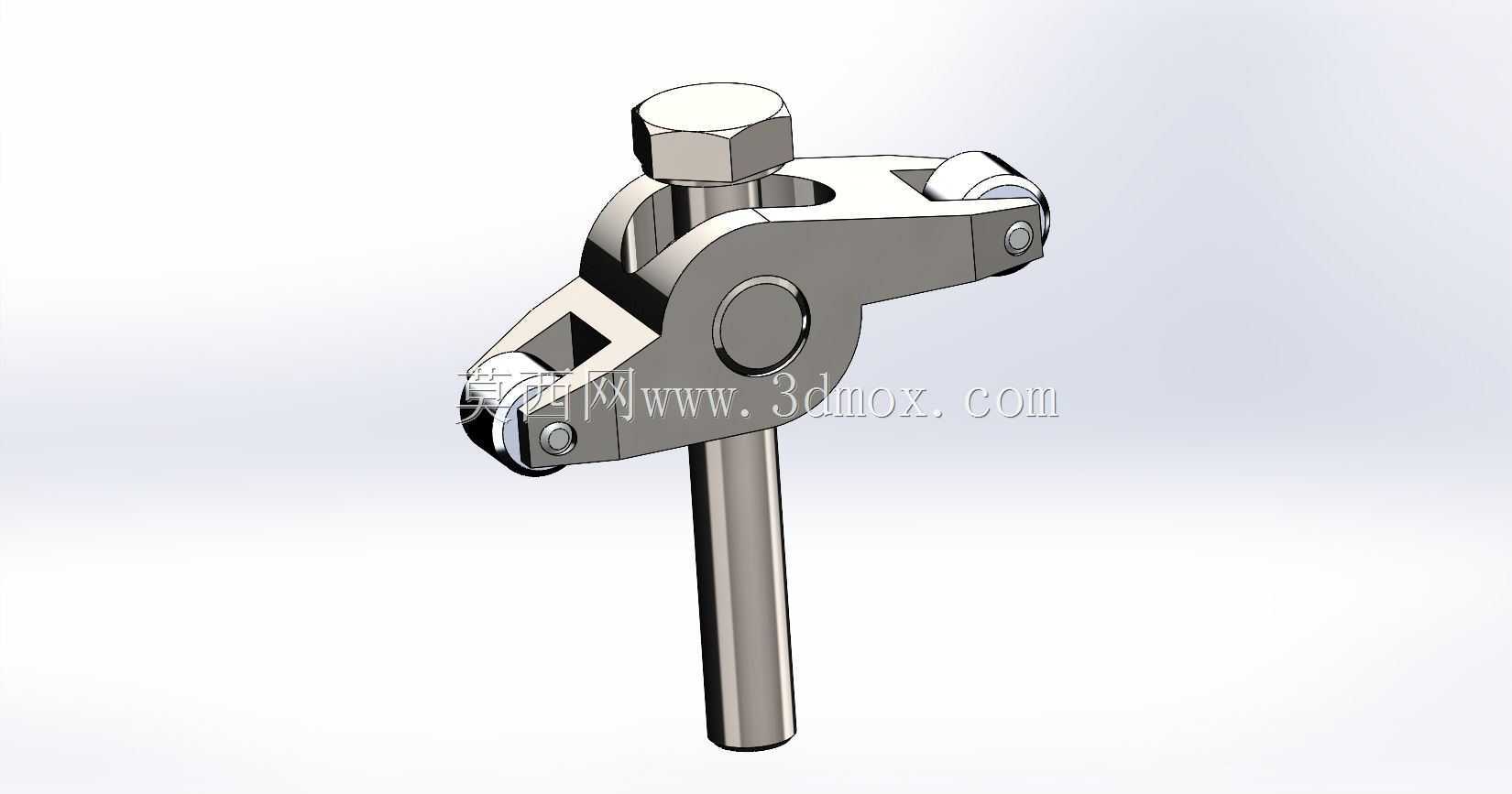

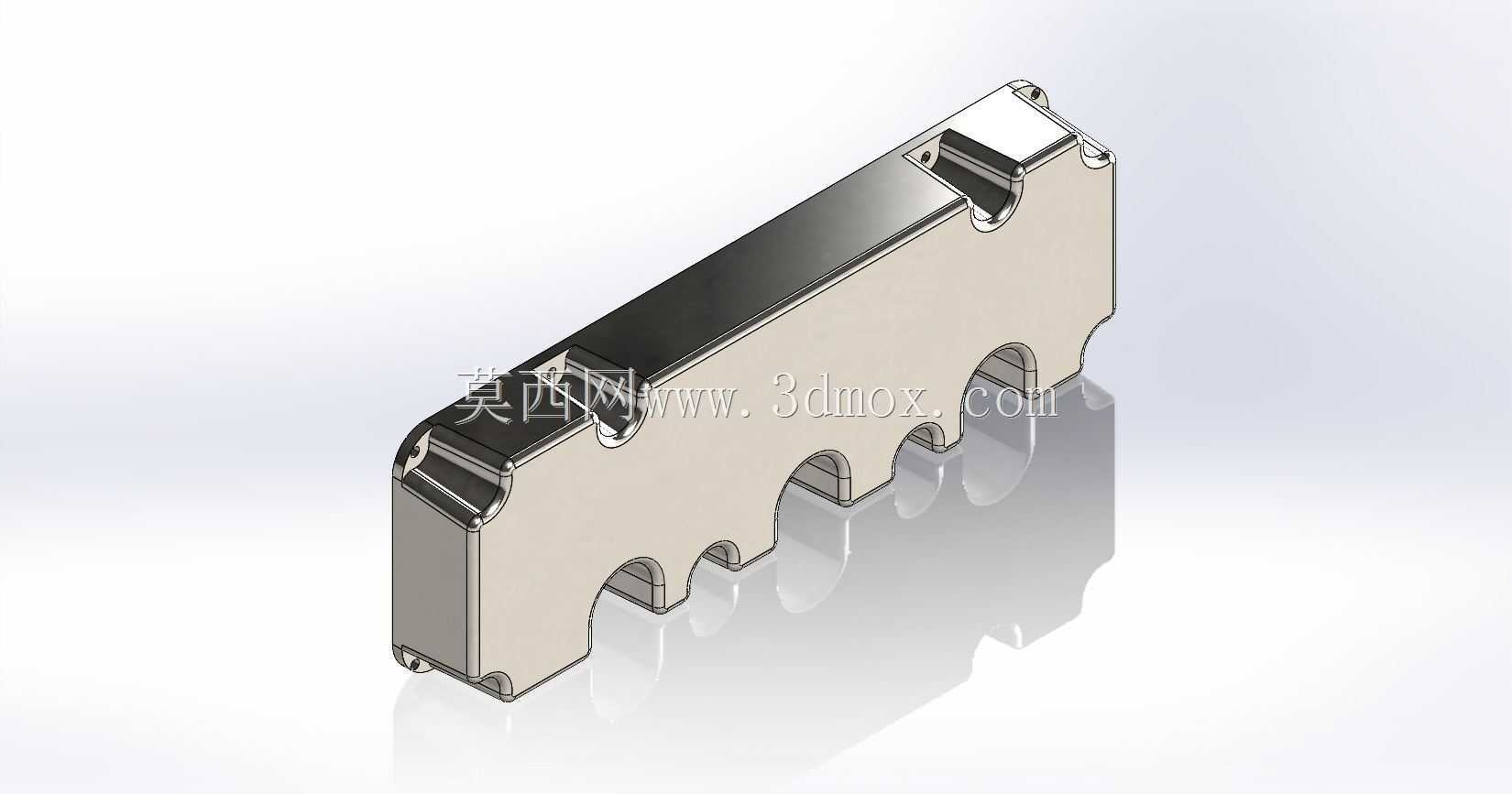

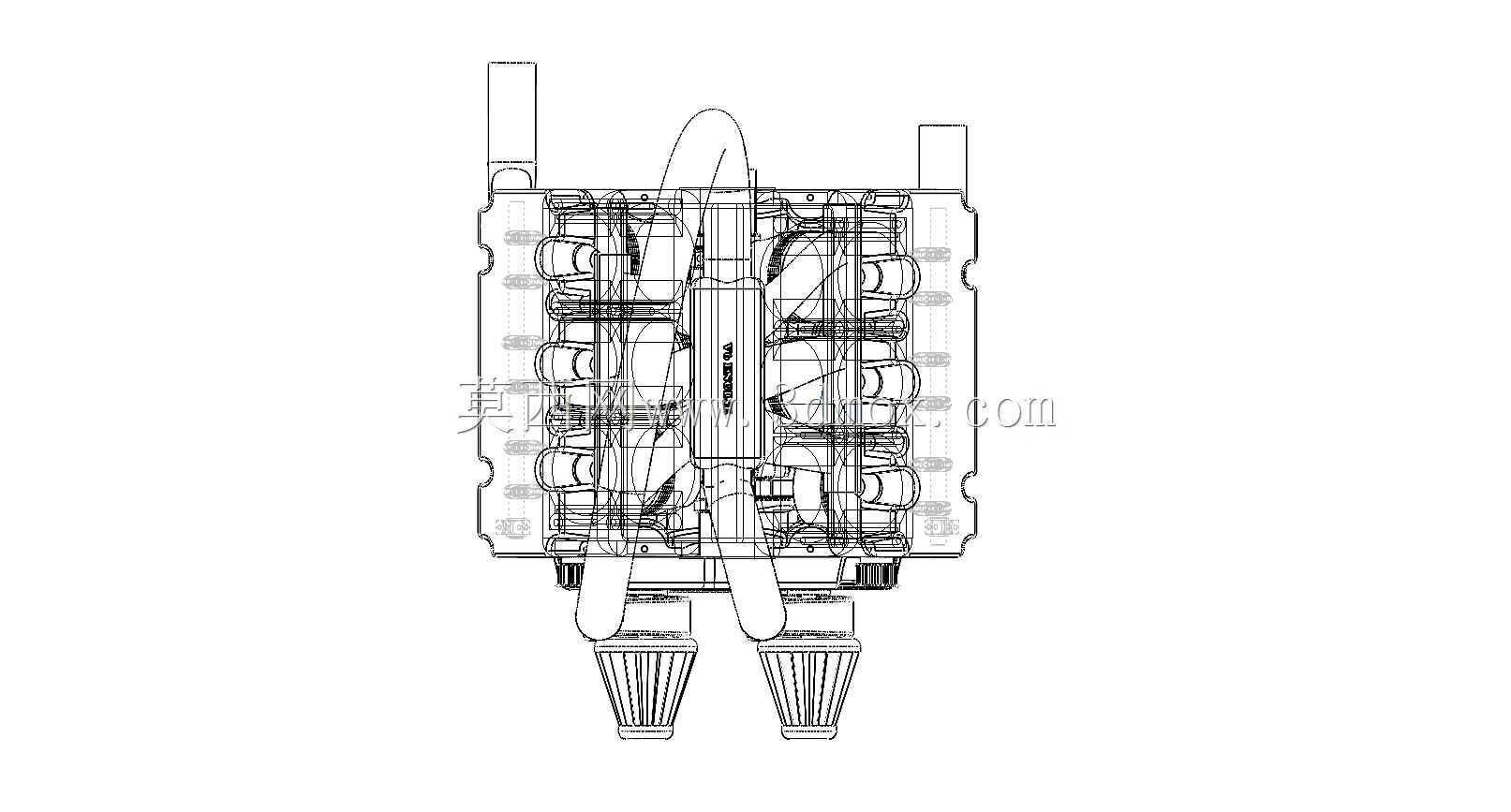

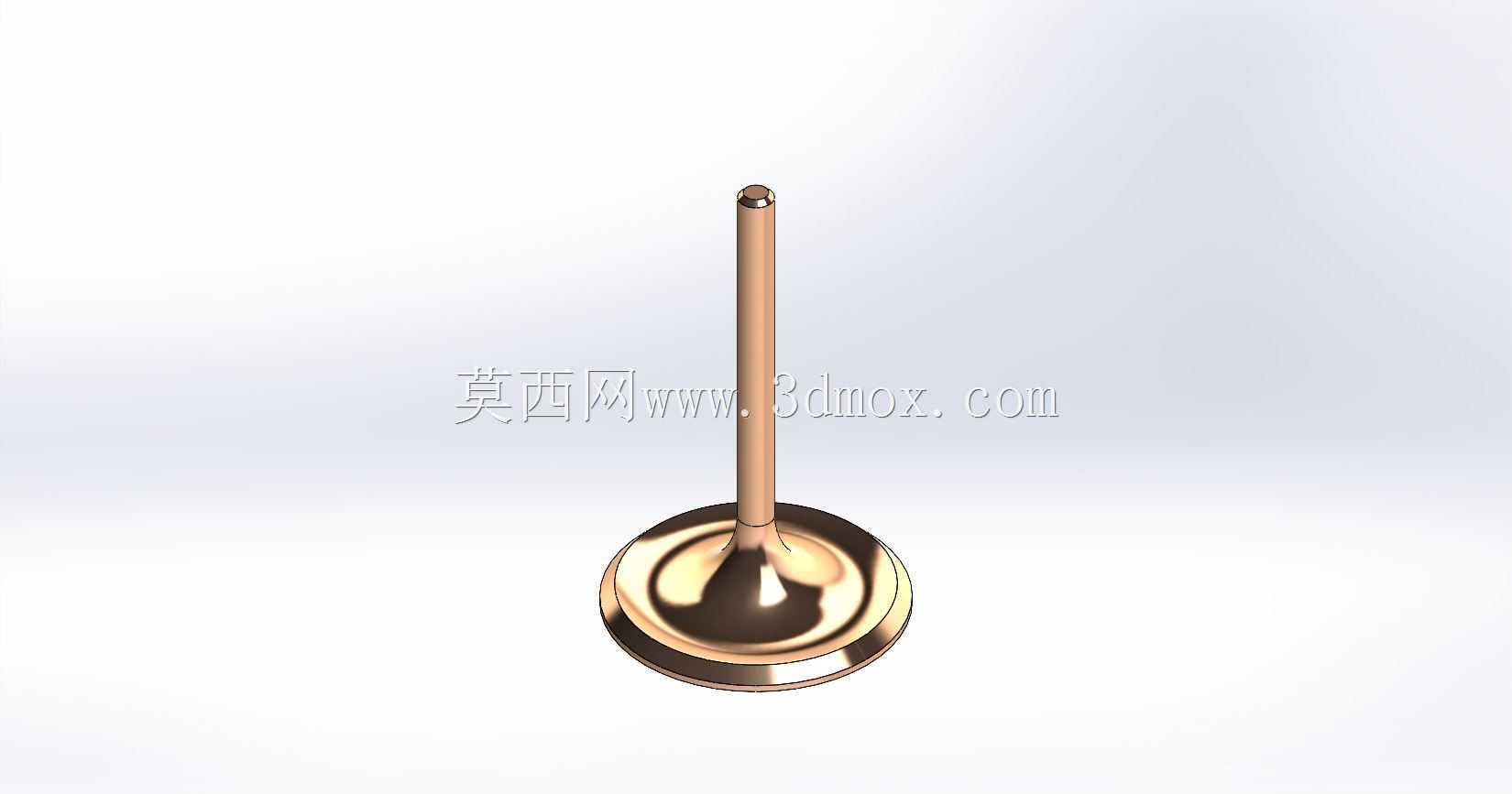

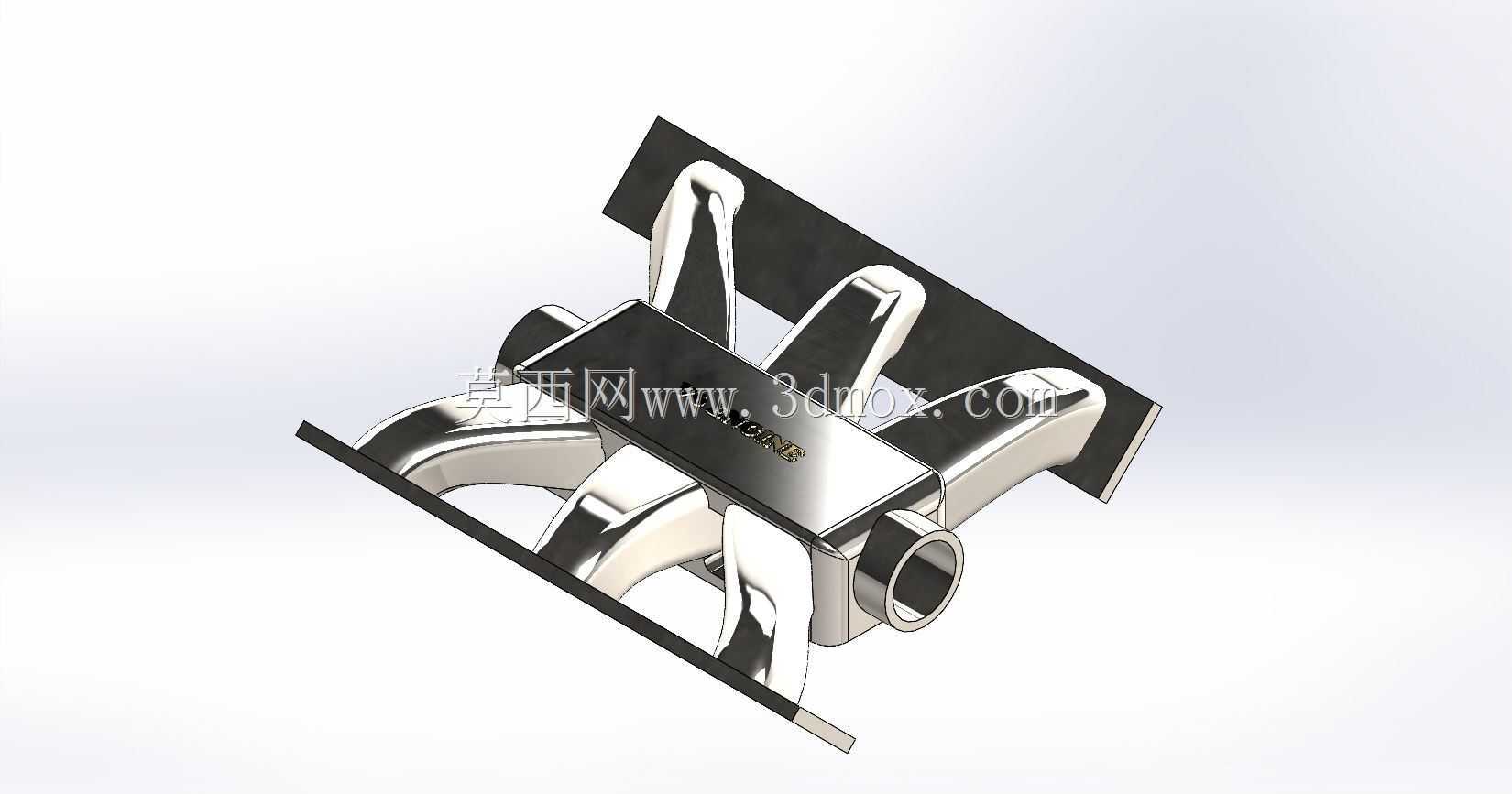

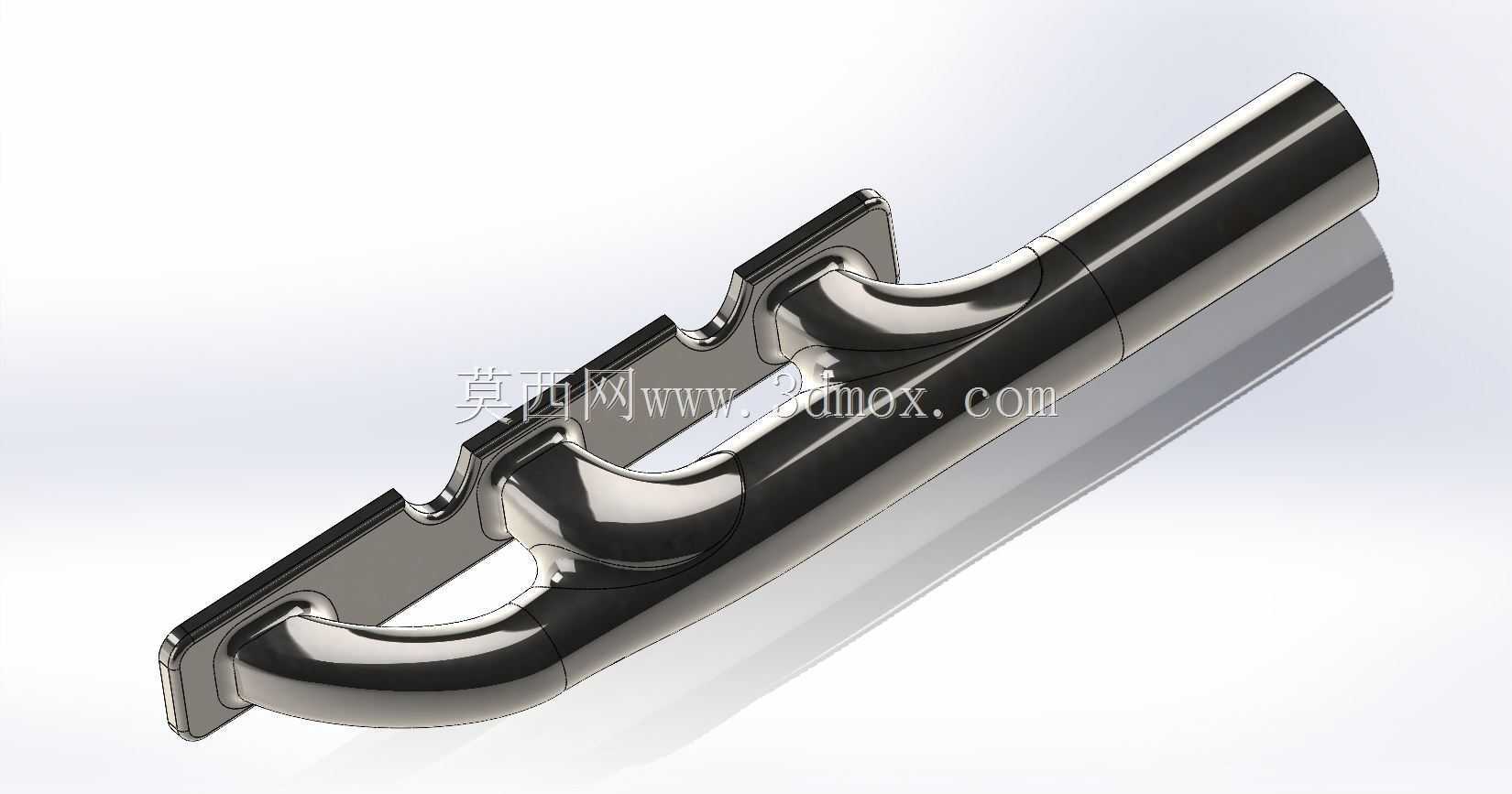

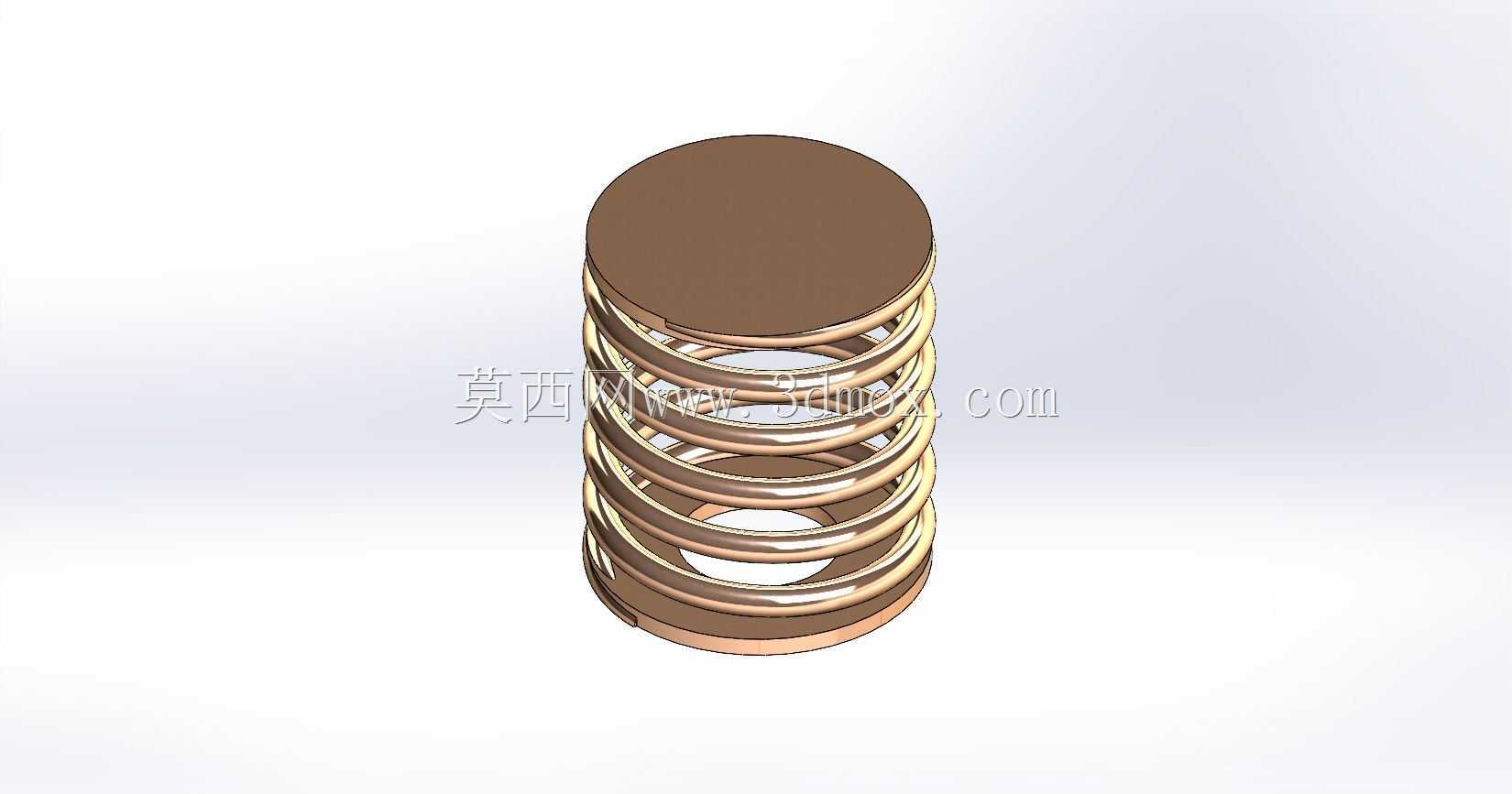

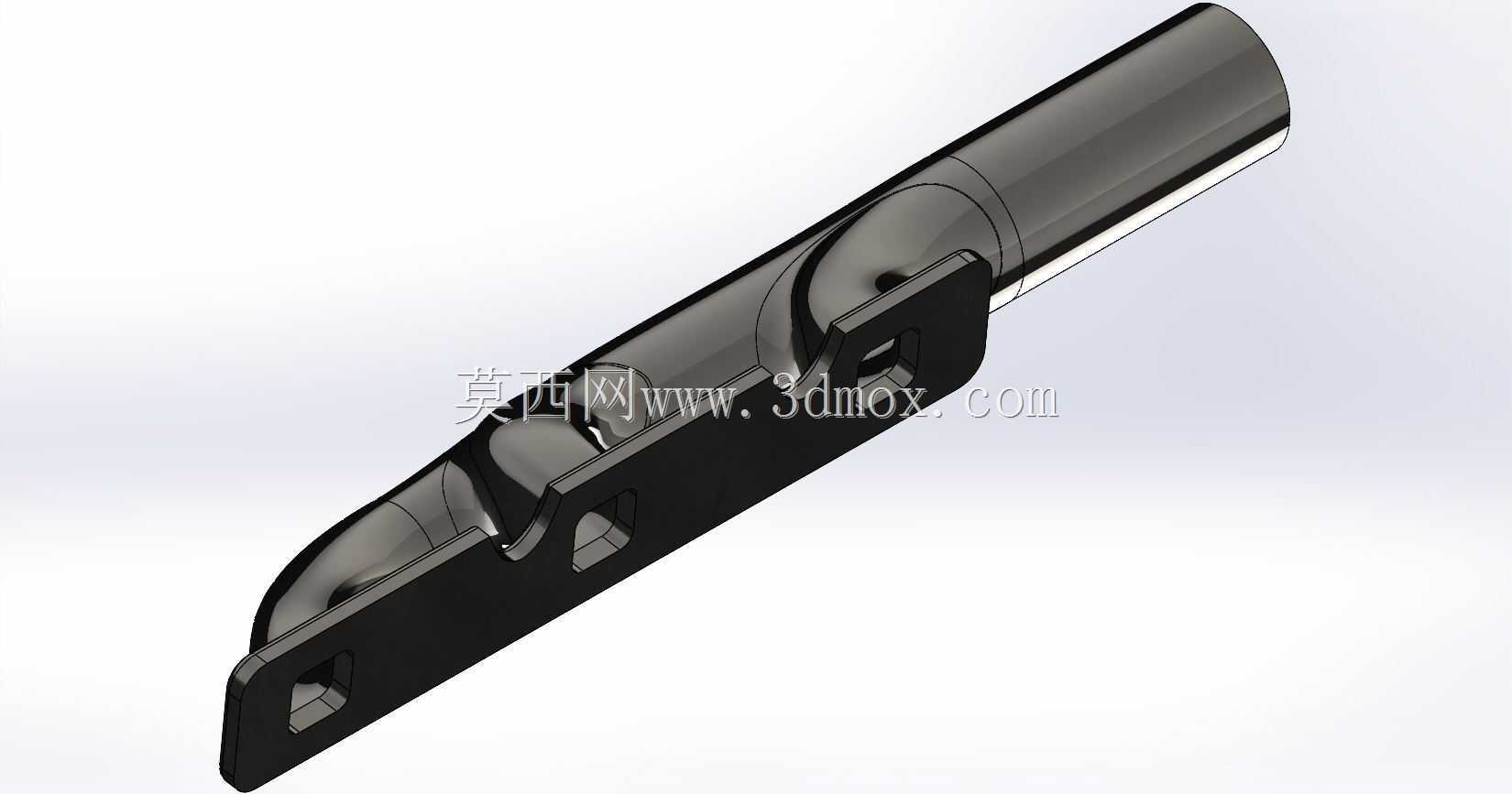

　　配气机构部分，气门、气门室盖和摇臂组件按缸列分布，摇臂把凸轮运动传递给气门，弹簧则保证气门关闭并维持接触。工程建模时需要重点核对凸轮基圆、摇臂比、气门弹簧预紧力以及活塞在上止点附近与气门的最小间隙，避免高速工况下出现气门碰活塞。进排气歧管和进气歧管的支管长度、交汇角度与流道过渡，会影响各缸进气均匀性和排气脉冲利用；曲面过渡应尽量减少急弯和截面突变，以降低流动损失。

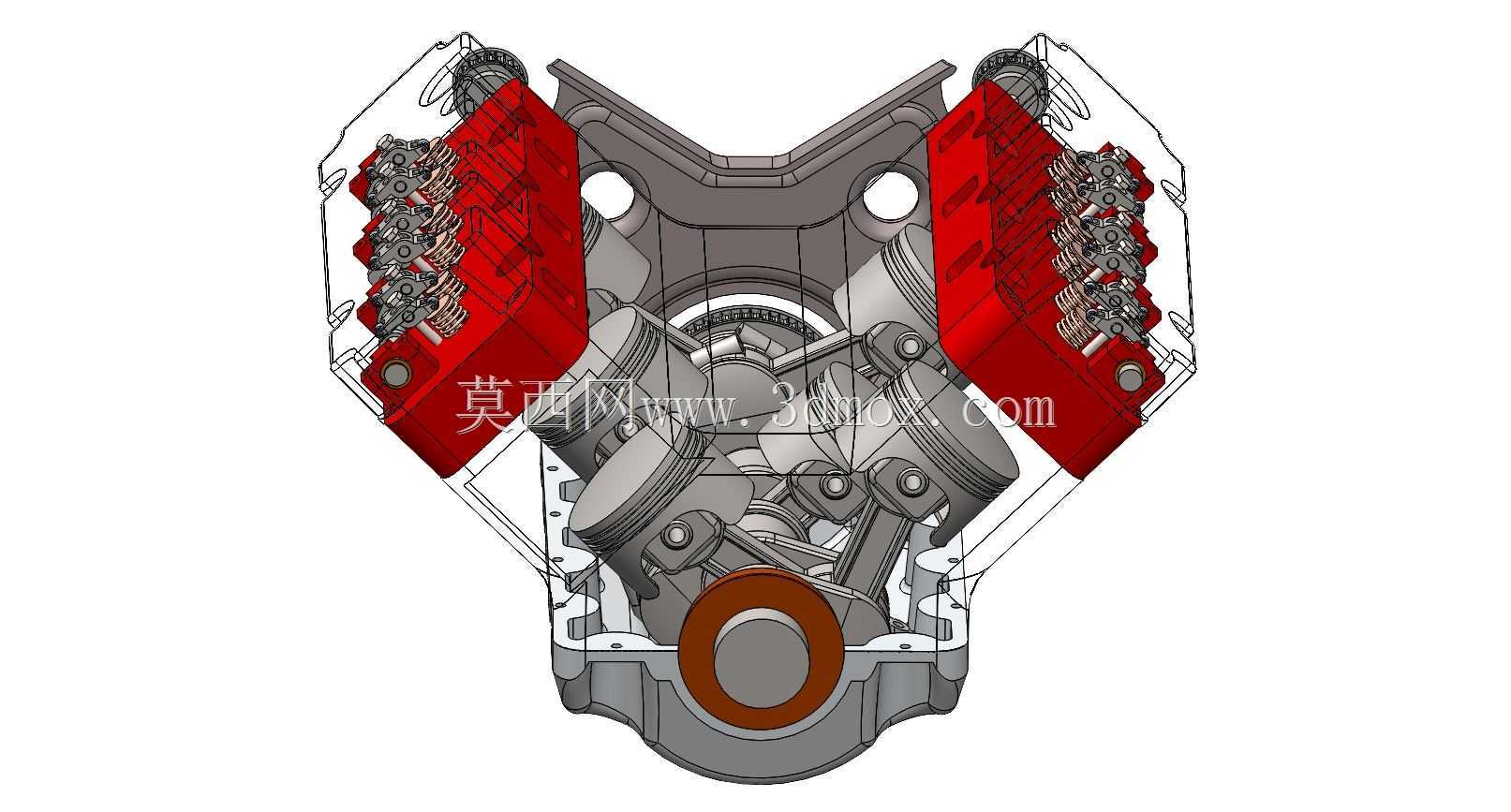

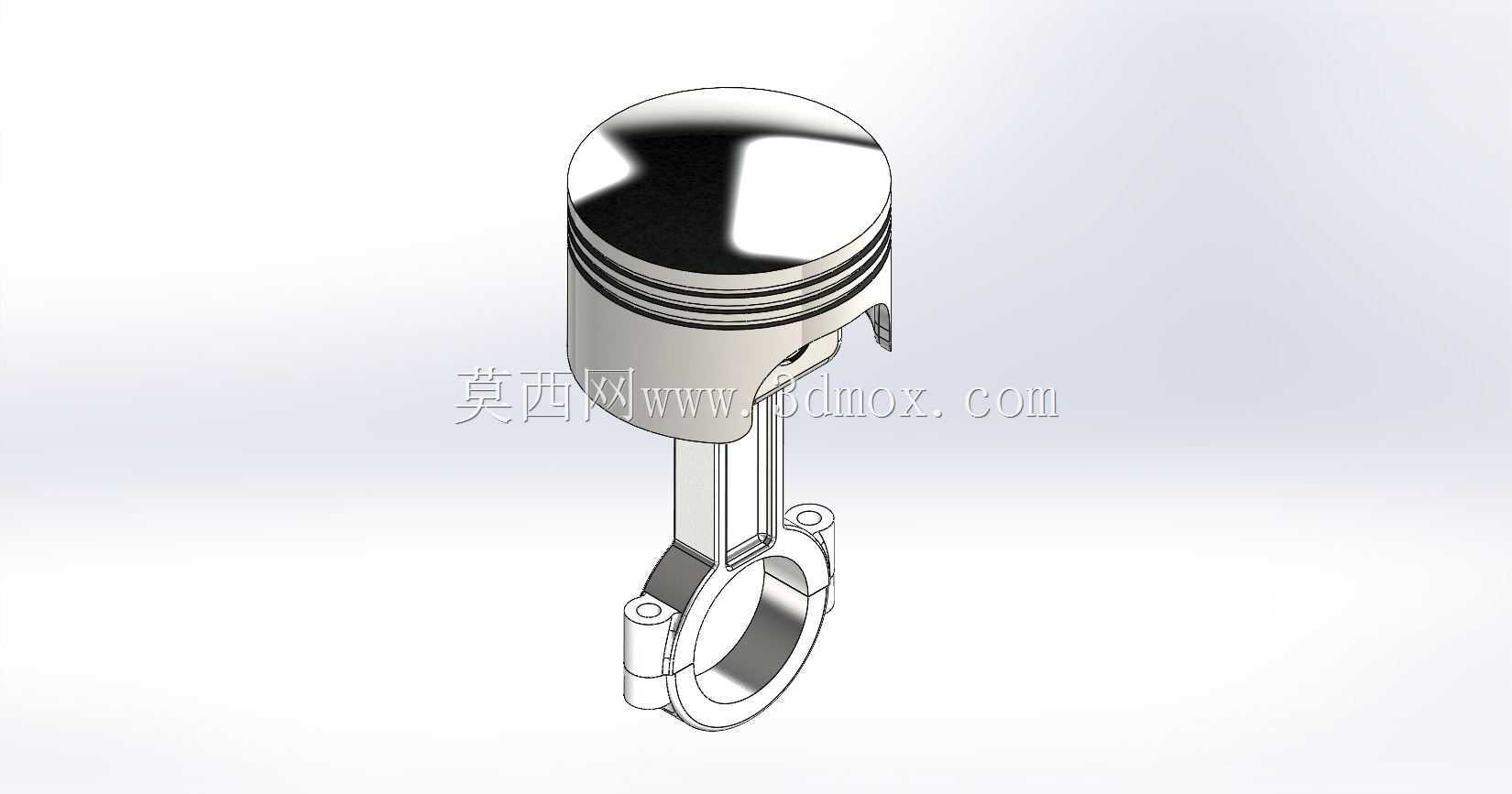

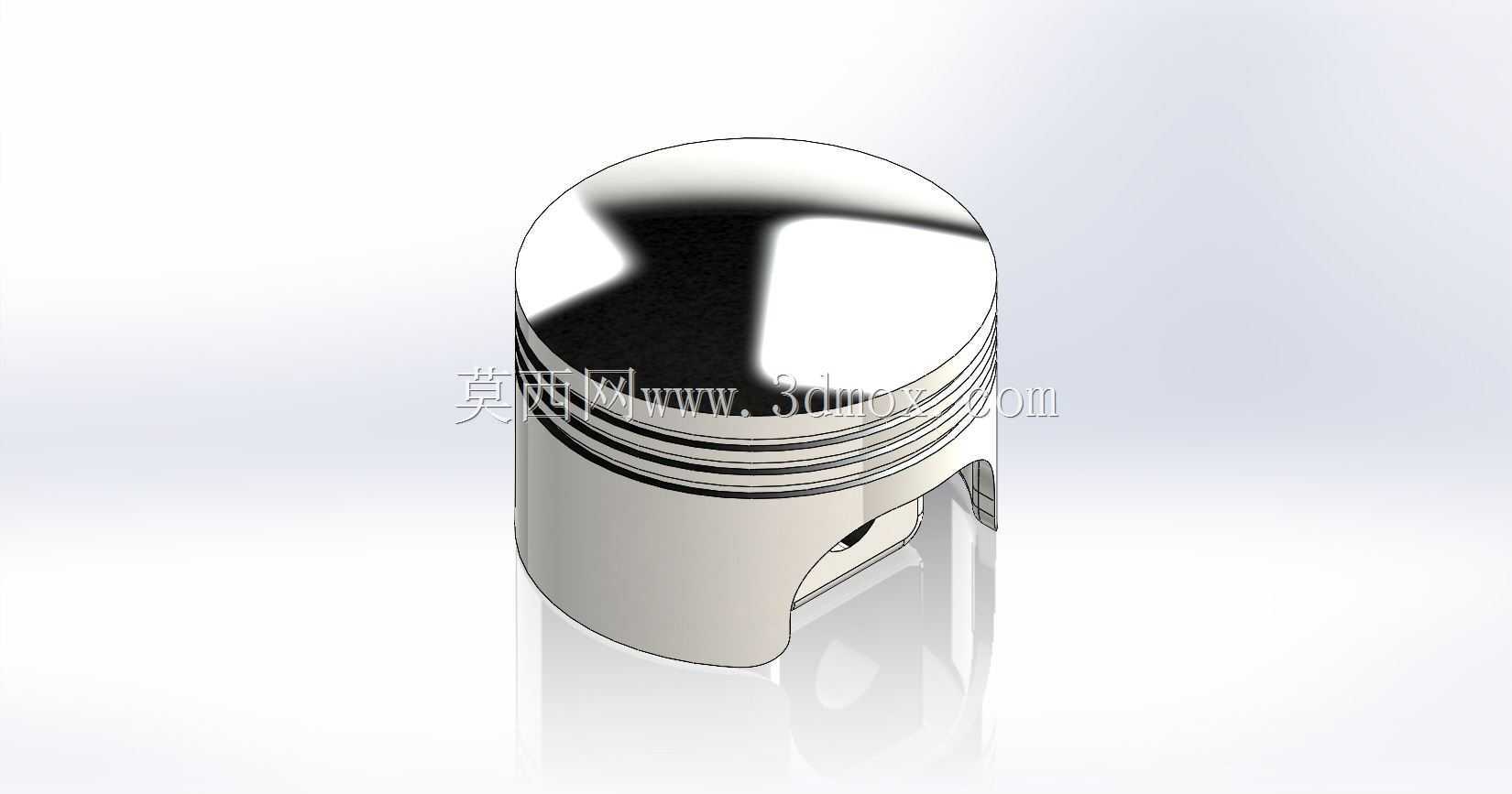

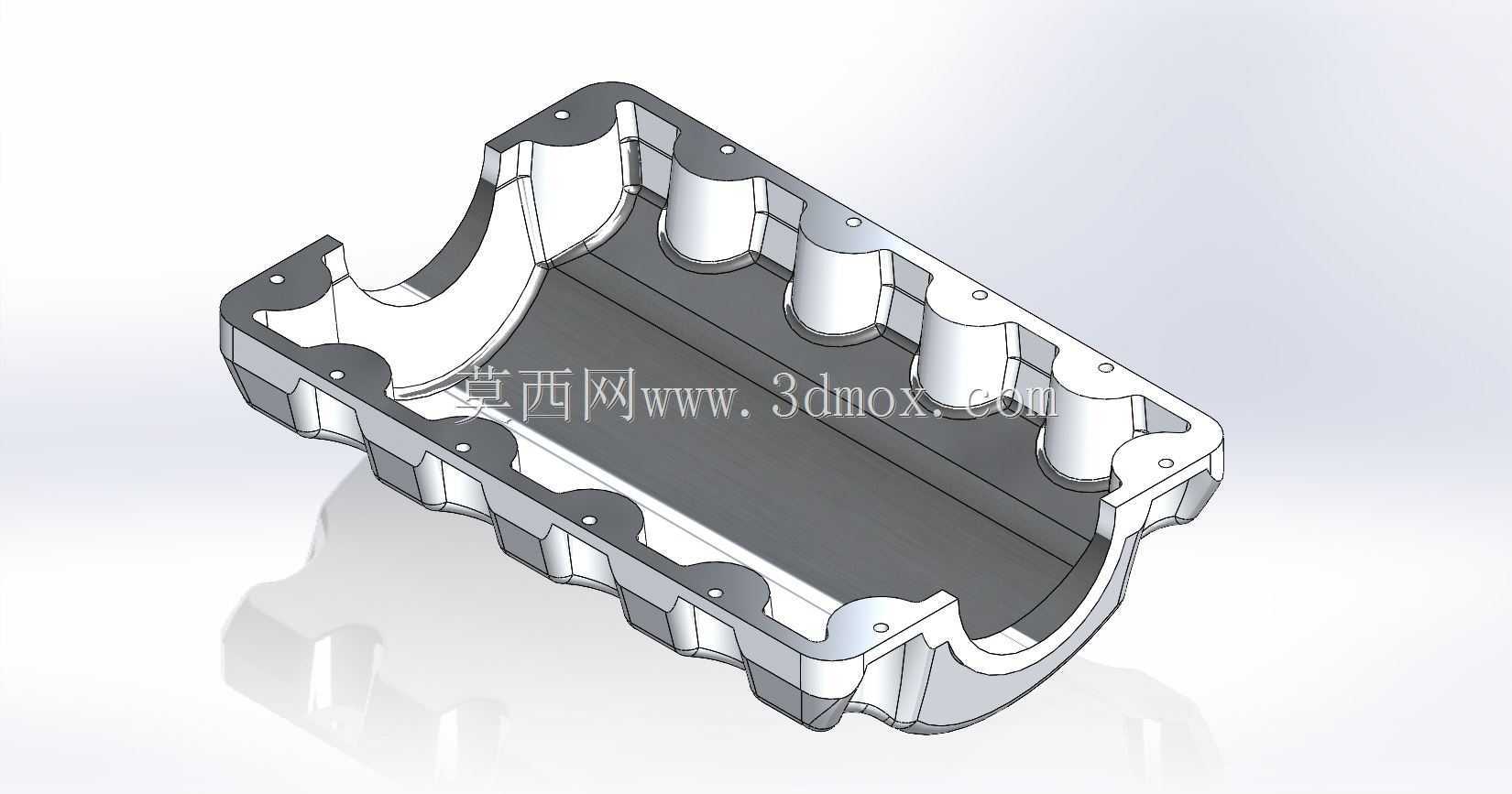

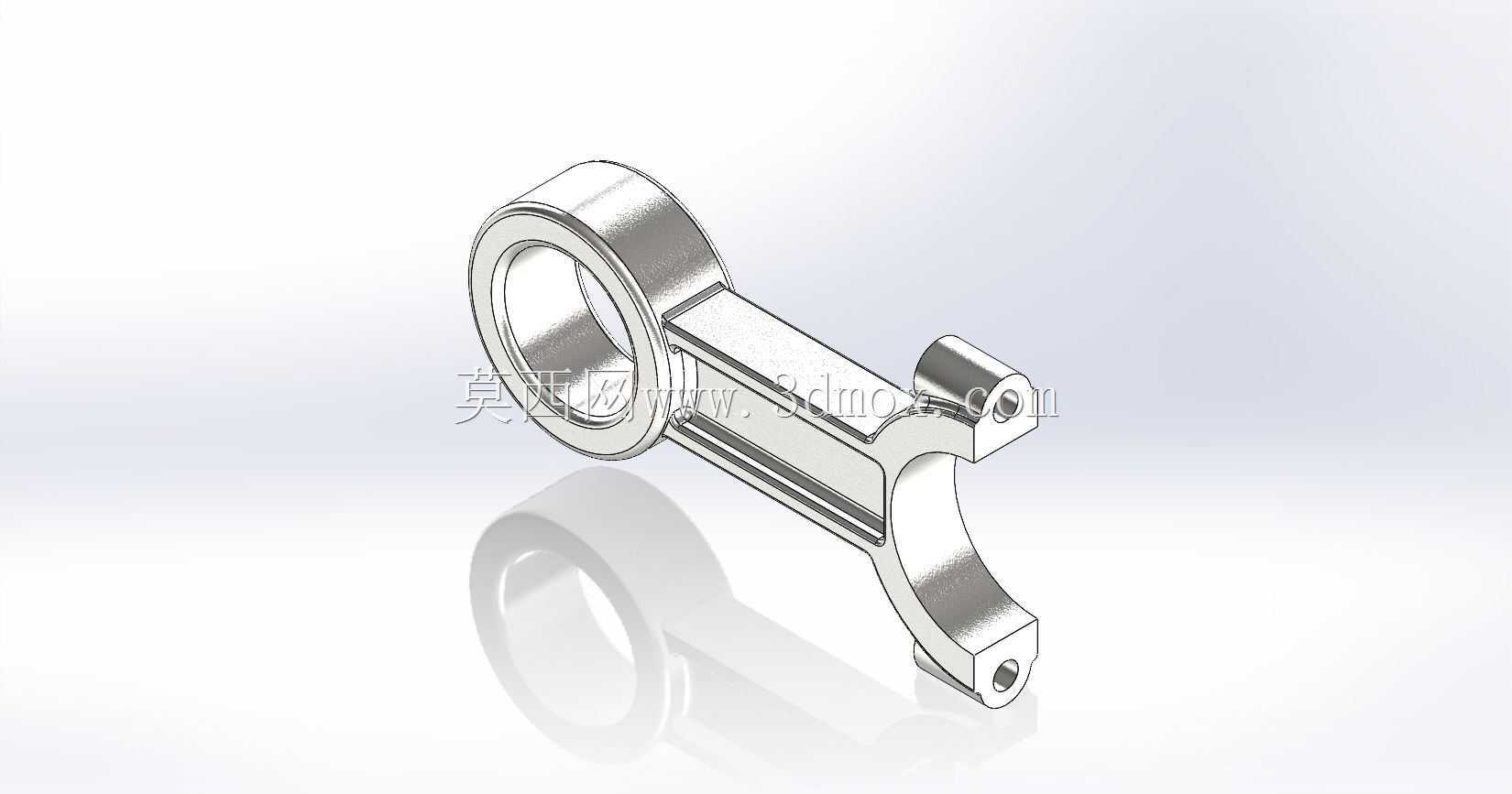

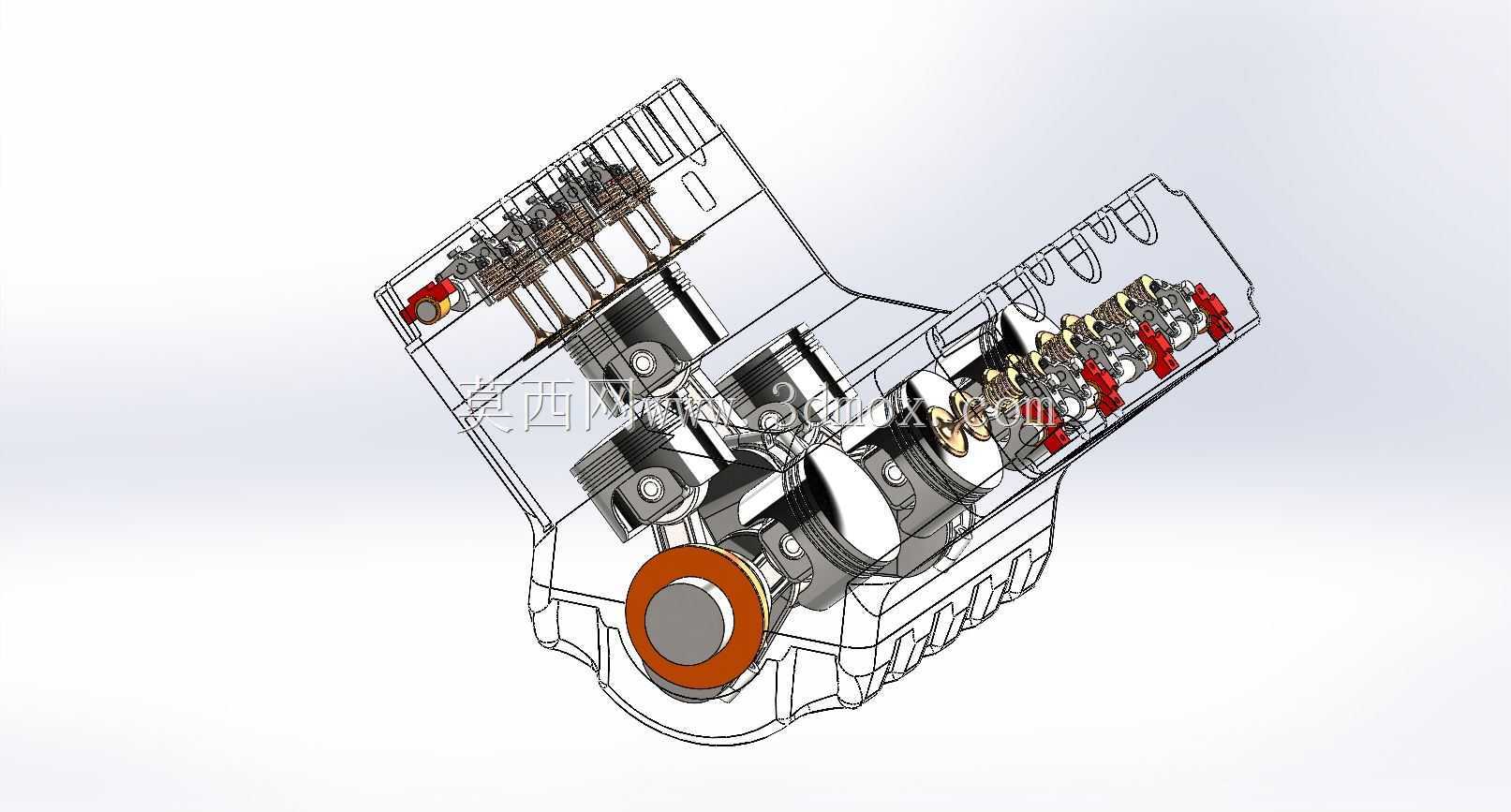

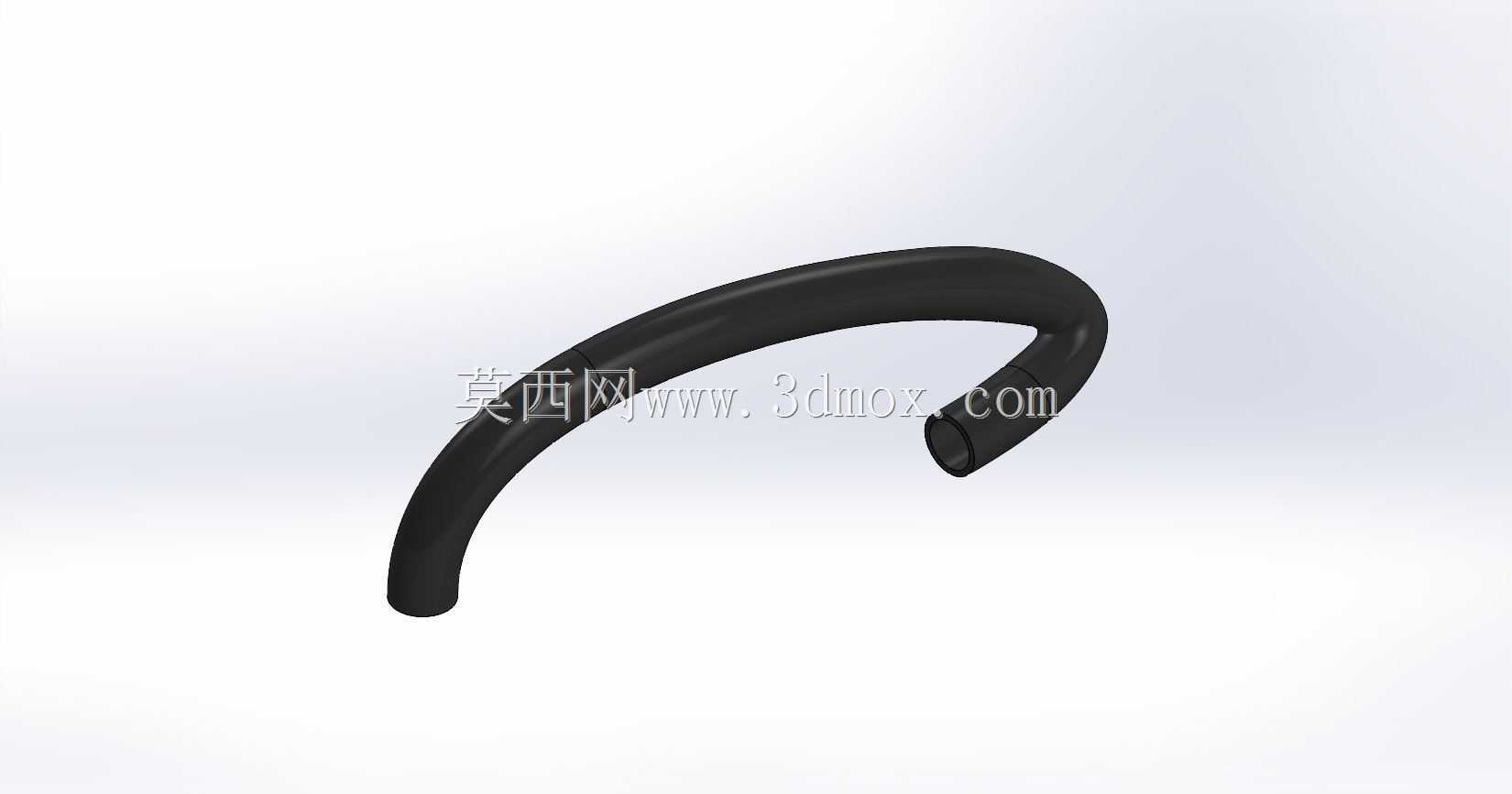

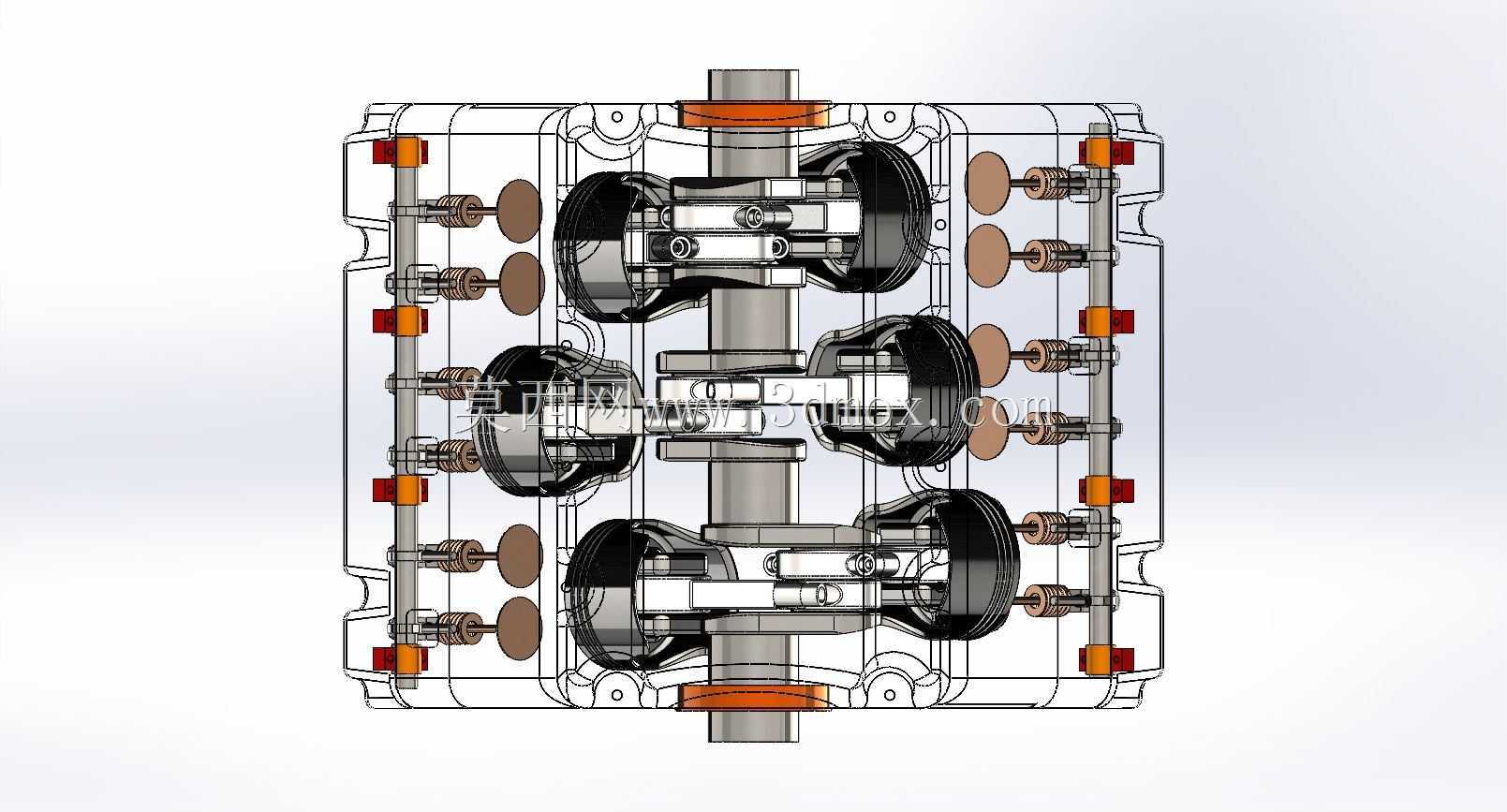

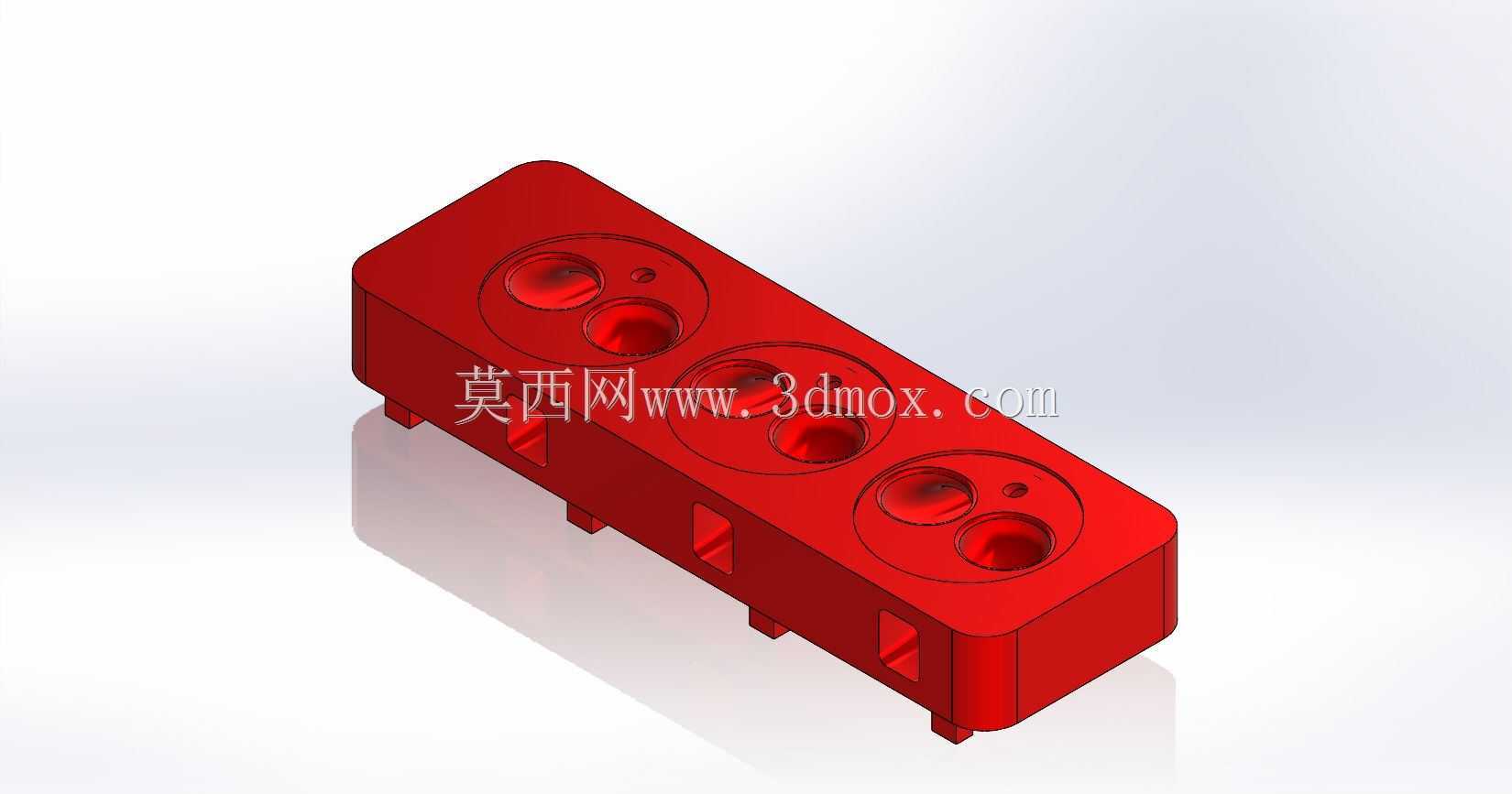

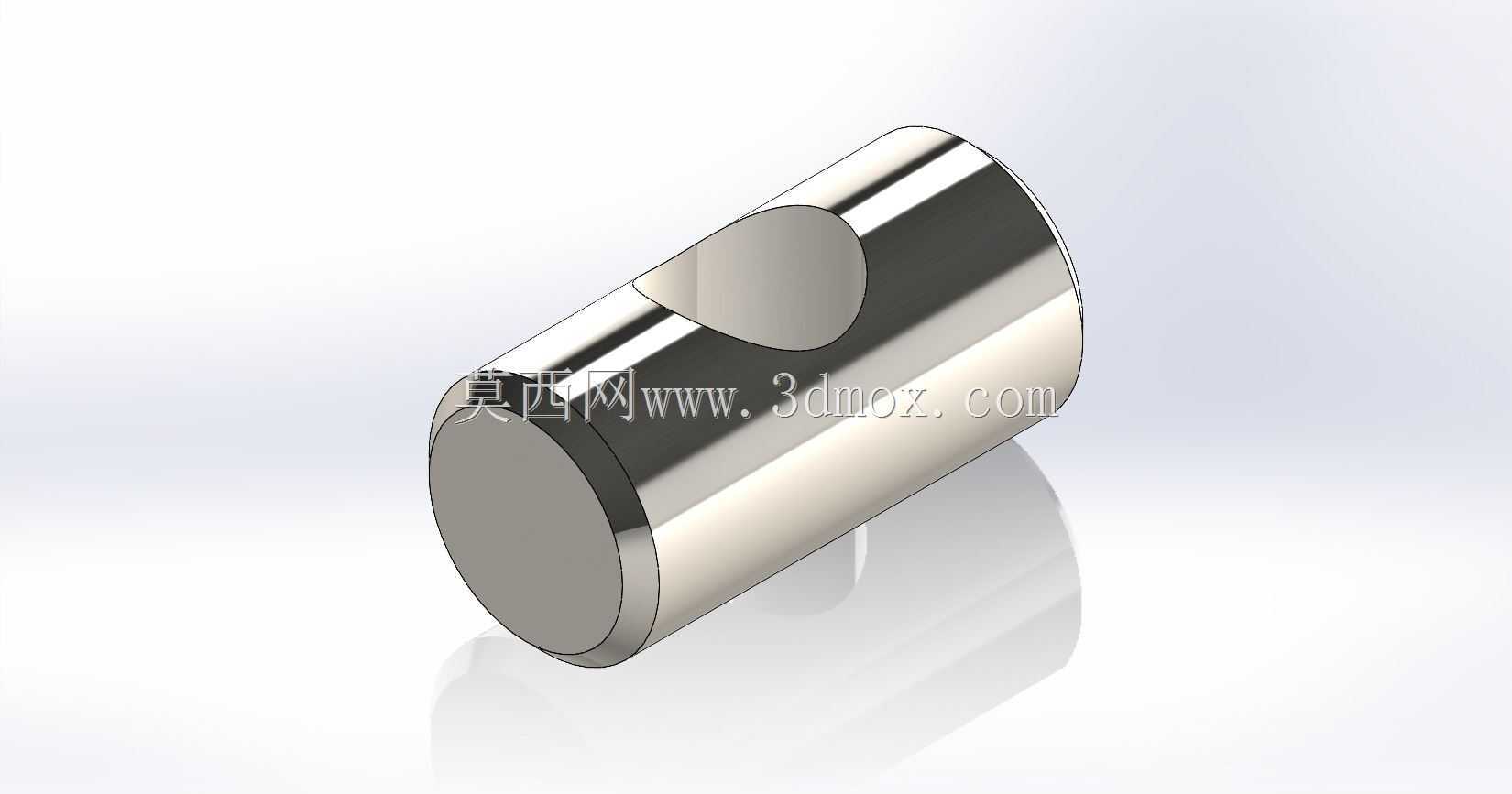

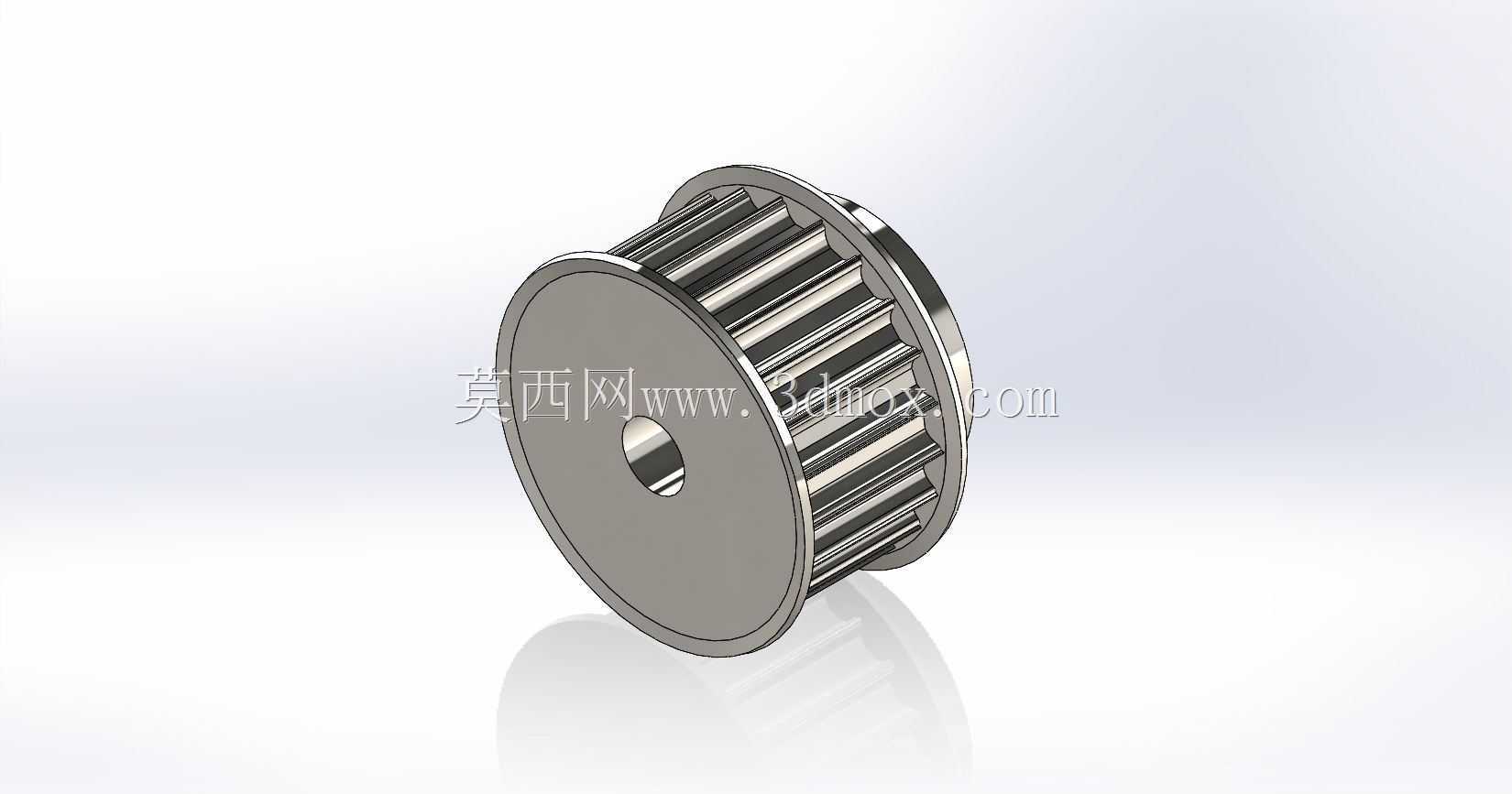

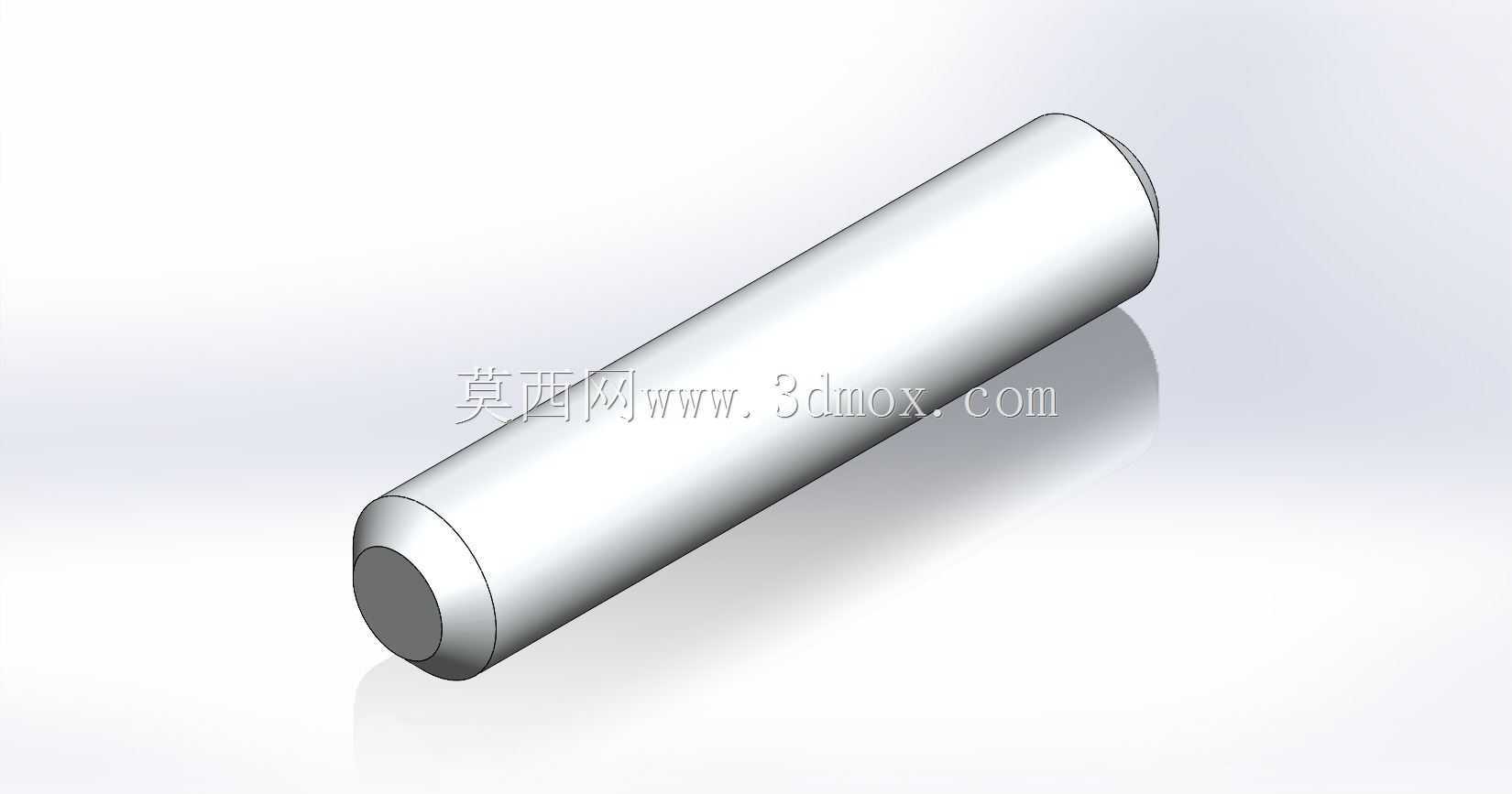

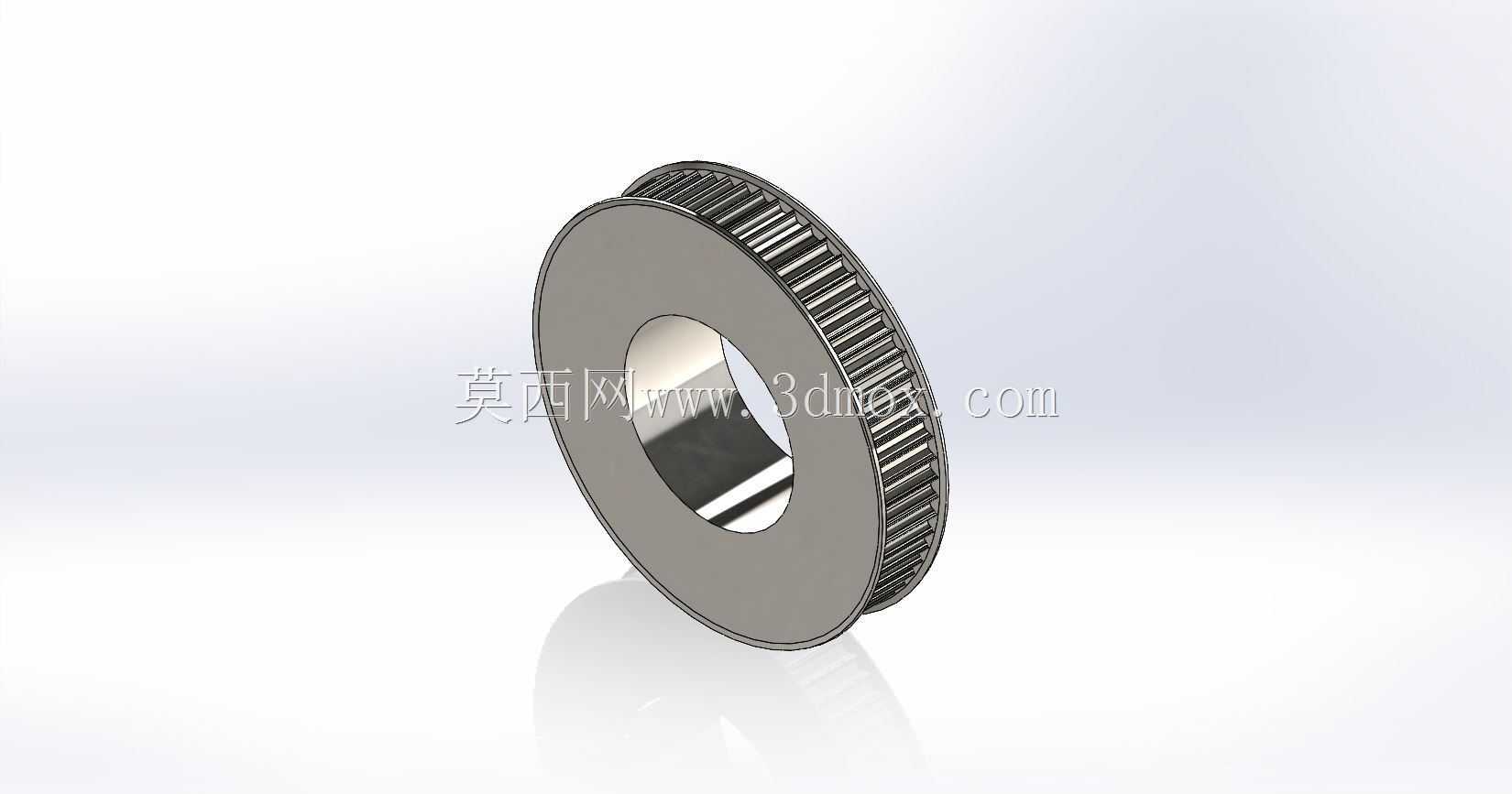

　　下部结构中，活塞总成、连杆和曲轴共同构成运动转换核心。活塞环槽、环岸、销座与燃烧室形状需要配合缸盖完成密封和导向；连杆大头与曲柄销的配合、杆身截面以及螺栓安装空间，决定了往复系统的强度与拆装工艺。油底壳位于整机下方，用于储存润滑油并为机油泵吸油提供容积，其深度、挡板布置和整车倾斜工况下的油面保持能力需要在总布置时校核。前盖、壳体和管路附件则把正时机构、润滑通风及外部接口整合为一体，外形上既保留V型机组紧凑而有层次的特征，也反映出真实发动机外围管路交错、支承点明确的装配关系。

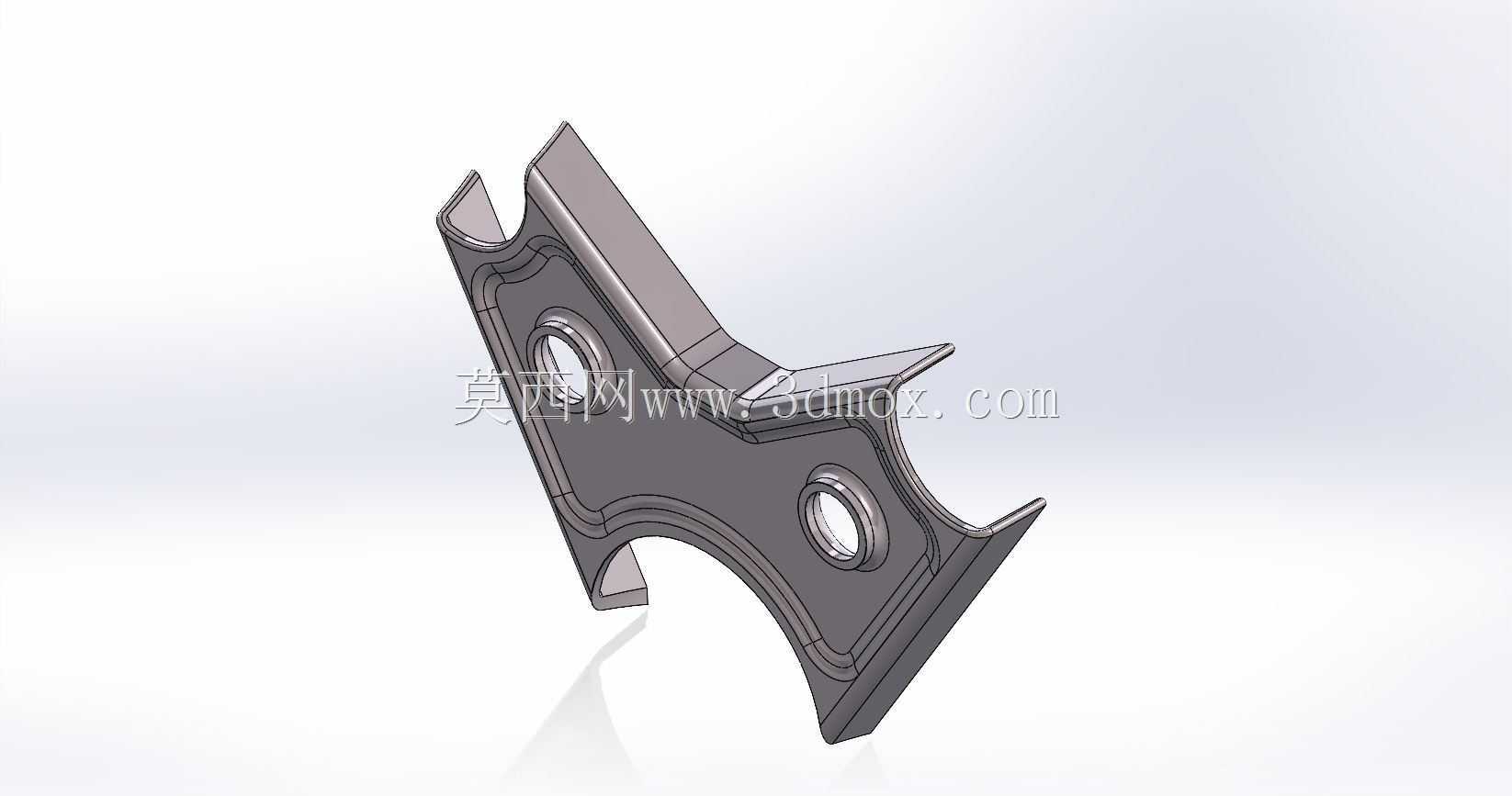

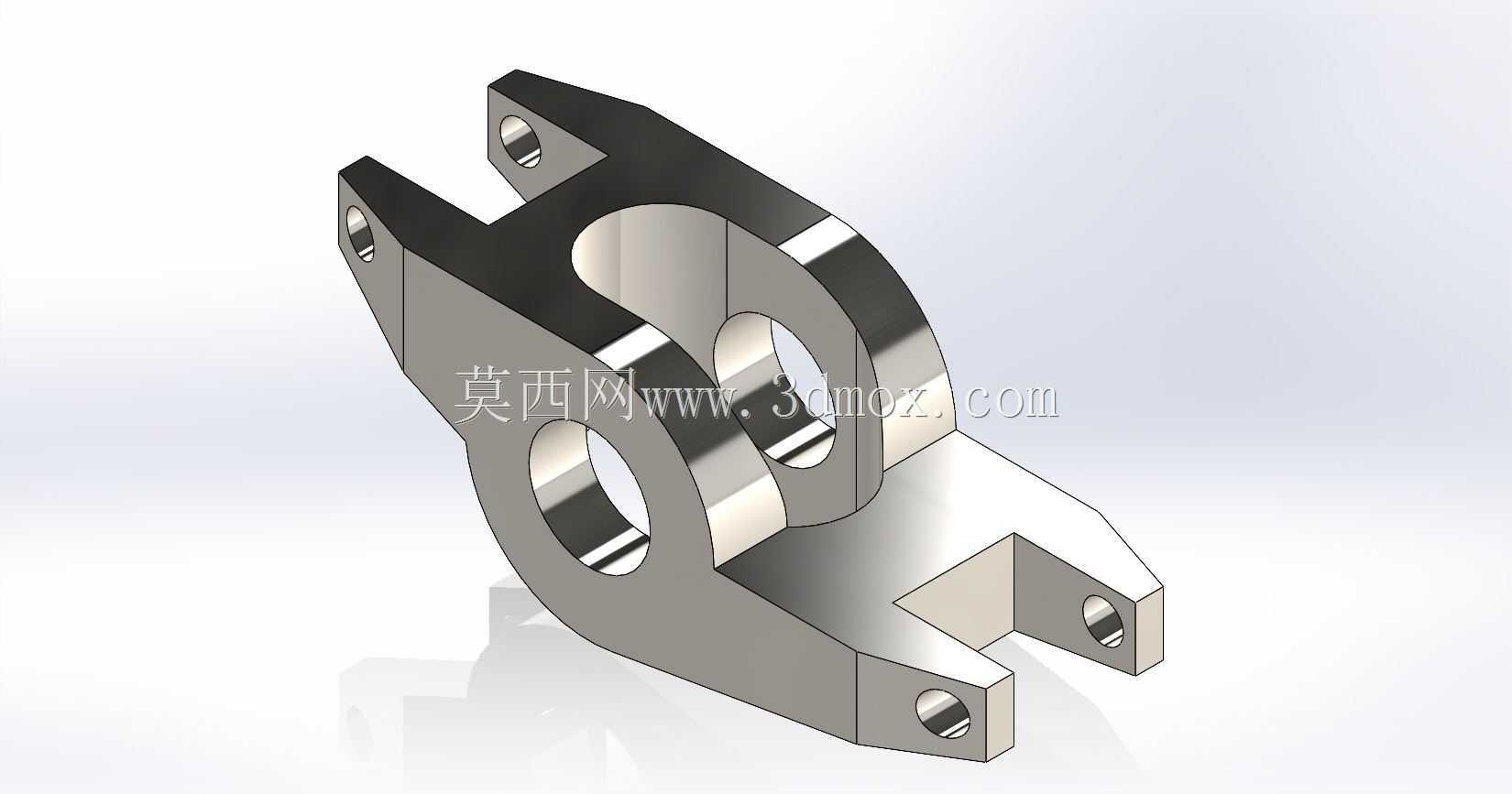

　　安装边界方面，这类模型用于机舱校核时应关注曲轴中心线、缸体两侧轮廓、进排气侧附件凸出量、油底壳最低点以及缸盖顶部维修空间。V型夹角内部通常布置进气或相关附件，两侧则需预留排气隔热、起动机、发电机、管路接头和线束走向空间。悬置支承点一般落在缸体或加强支架上，位置选择要兼顾质心、扭转模态和整车振动隔离。对三维从业者而言，该总成的价值不只是外观还原，更在于理解燃烧压力如何经过活塞、连杆、曲轴转化为输出转矩，以及配气、进排气、润滑和壳体结构如何在有限空间内协同工作。
