V型六缸内燃发动机总成结构

　　V型六缸动力单元在乘用车、轻型商用车以及小型工程机械动力舱中应用广泛，两列气缸以夹角形式布置，相比直列六缸结构能够显著缩短曲轴轴向长度，降低整机在机舱内的纵向占用空间，同时六缸做功间隔均匀，运转平顺性优于四缸机型，在中高端动力配套场景中具备明确的结构优势。

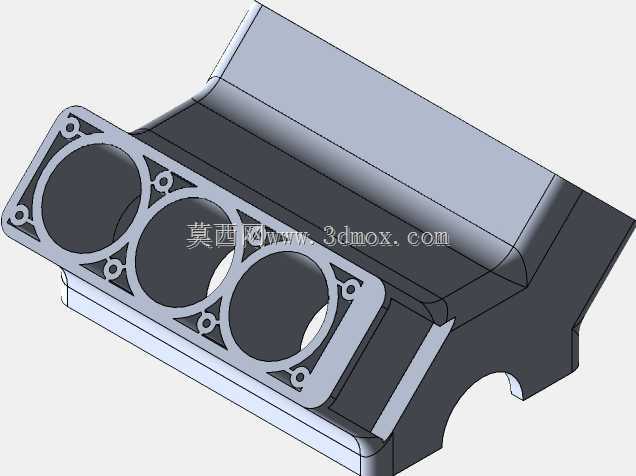

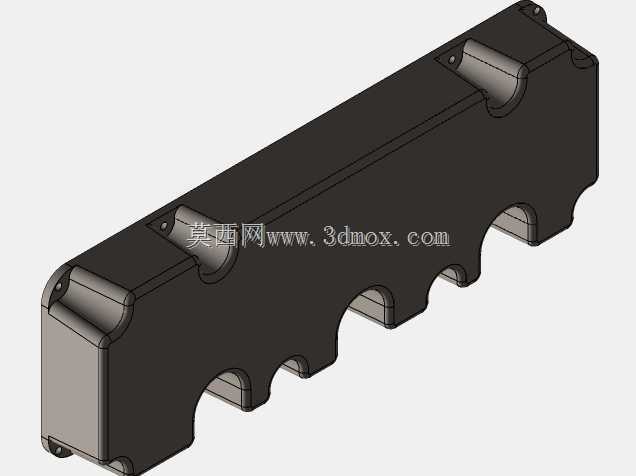

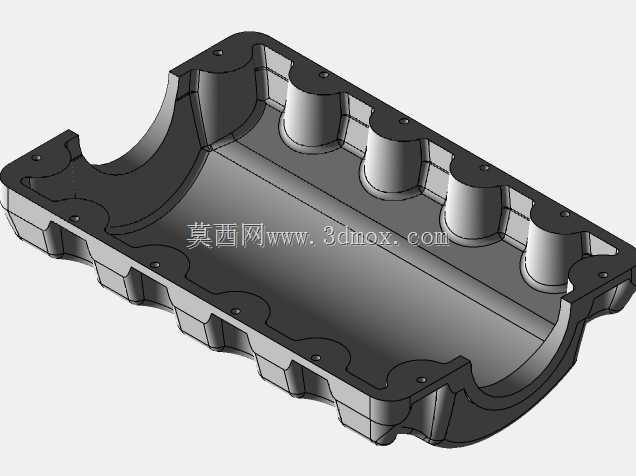

　　从整机装配边界来看，V型布局将缸体分为左右两列，缸盖、气门机构、进排气歧管沿两侧分布，曲轴位于V型夹角下方，输出端预留飞轮与离合器或液力变矩器对接接口，前端布置皮带轮系与附件安装位。建模过程中需要重点控制缸体中心高、两列缸盖间距、进气歧管顶部轮廓以及排气歧管侧向伸出量，这些尺寸直接决定动力总成在整车机舱内的避让关系：上部要预留发动机罩盖与散热气流通道，侧向要与悬架塔座、防火墙、散热器保持装配间隙，下部还要兼顾油底壳与副车架、转向拉杆的运动空间。

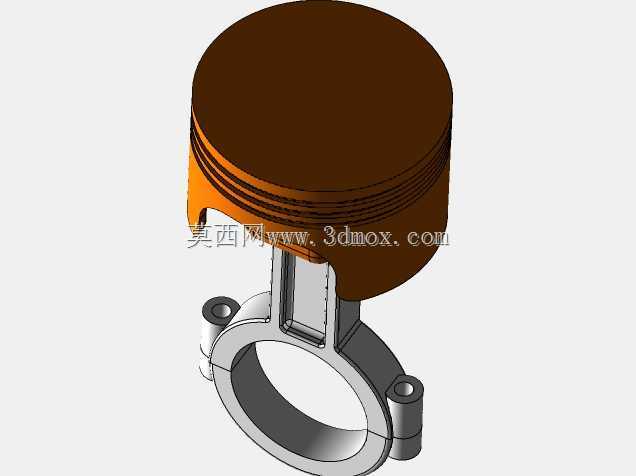

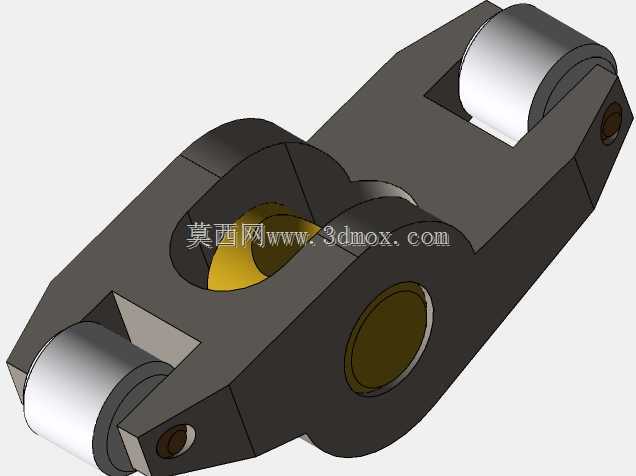

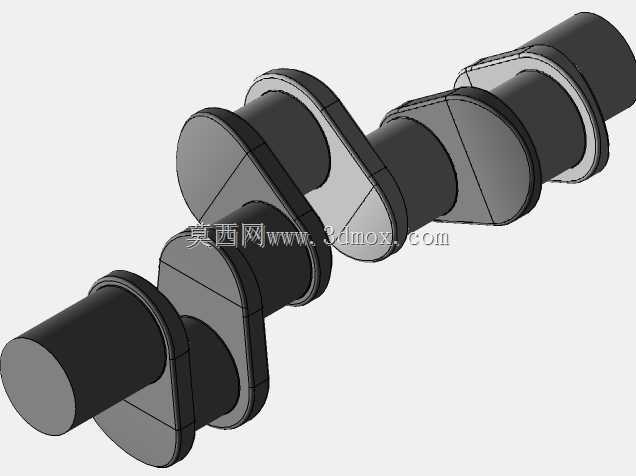

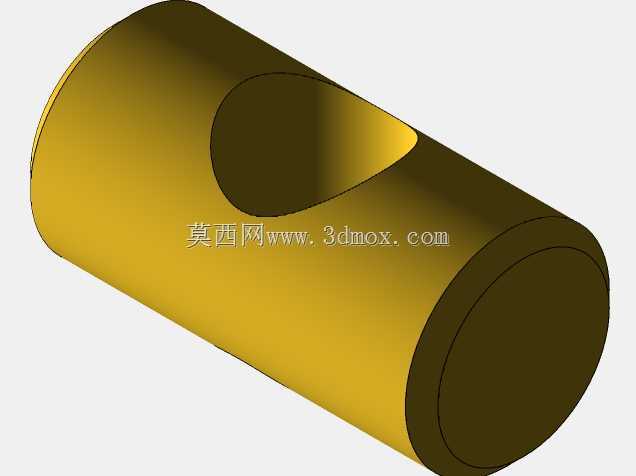

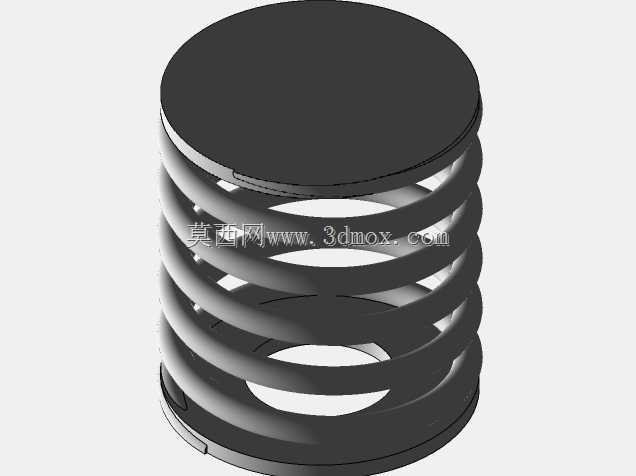

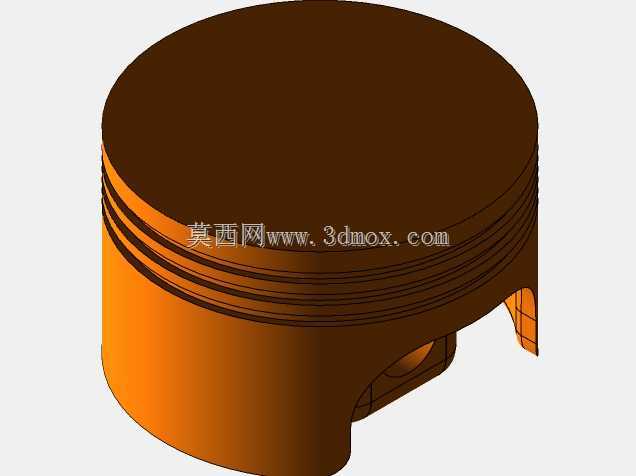

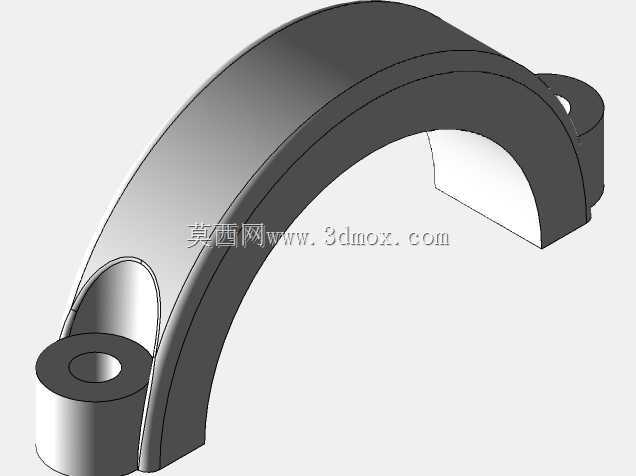

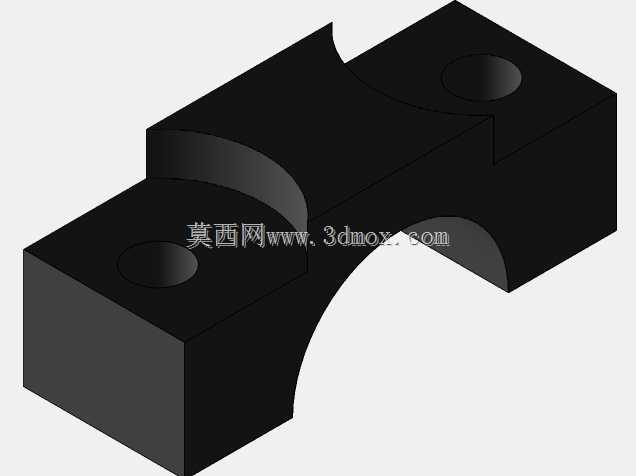

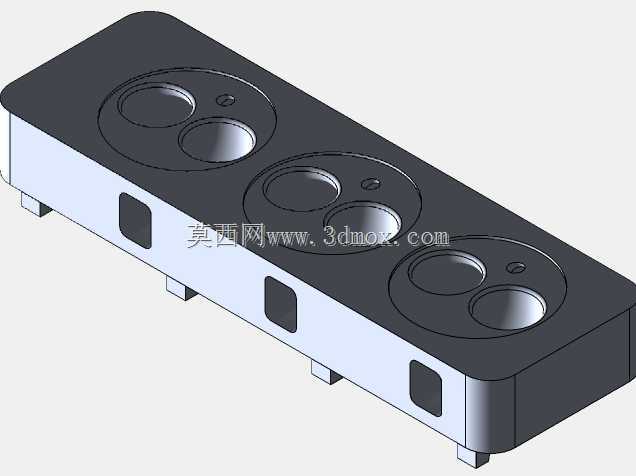

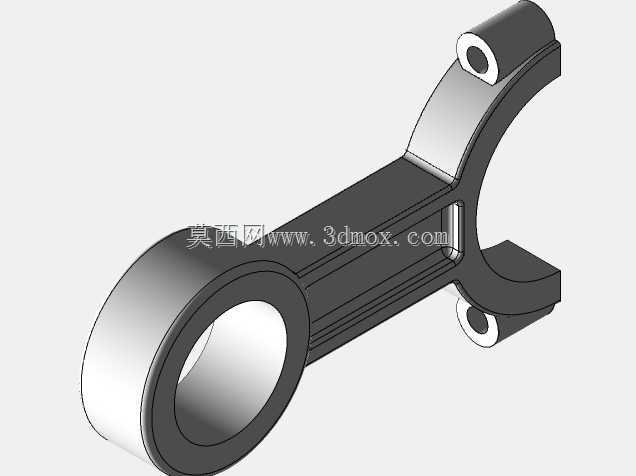

　　曲柄连杆机构是整套模型的核心。曲轴采用多主轴颈支承形式，连杆轴颈按发火顺序错开相位，活塞在气缸内做往复运动，通过连杆将燃气压力转化为曲轴旋转扭矩。结构设计时需要核对活塞在上止点、下止点位置时与缸盖、缸套的间隙，连杆在摆动过程中不能与缸体下腔发生干涉；曲轴前端要匹配正时驱动、水泵与发电机带轮，后端则需考虑油封、飞轮壳及启动机啮合位置。配气机构沿两列缸盖布置，凸轮轴、气门、弹簧与摇臂或挺柱形成连续传动链，气门开闭相位与活塞运动严格对应，任何正时相位偏差都会在装配校核中表现为气门与活塞顶部碰撞。

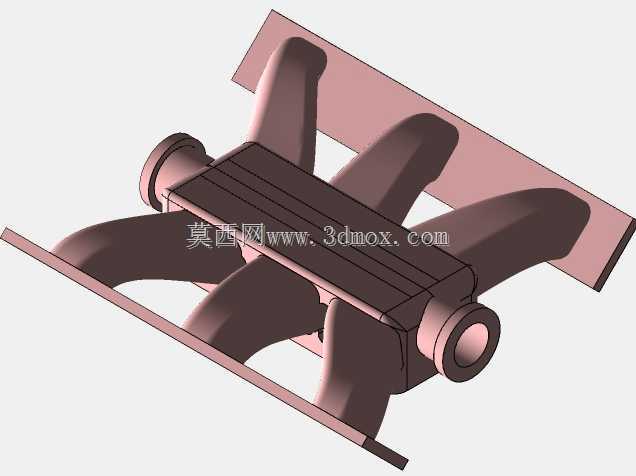

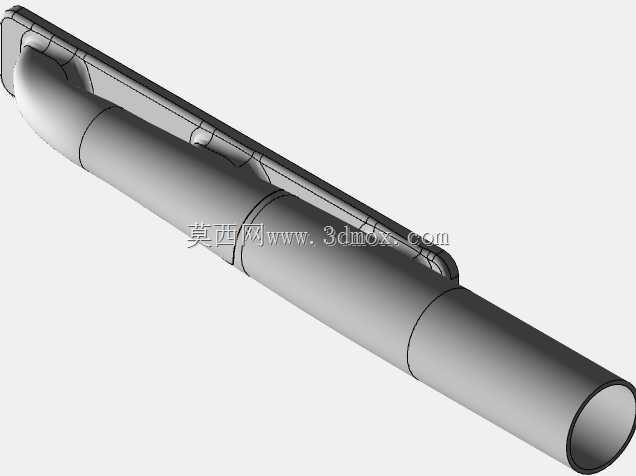

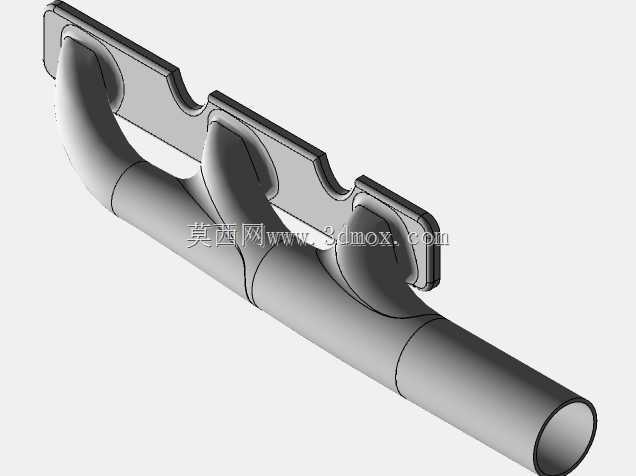

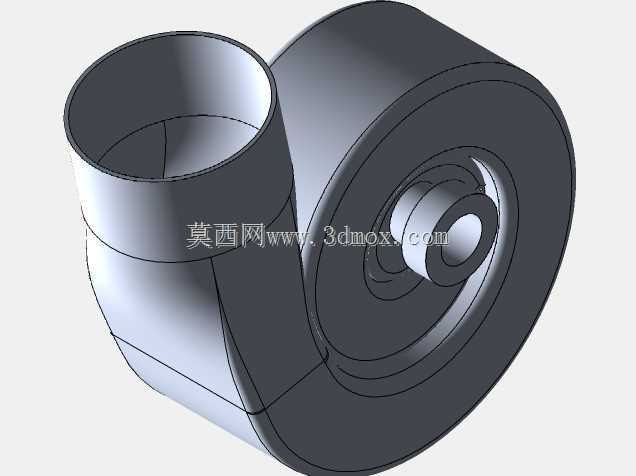

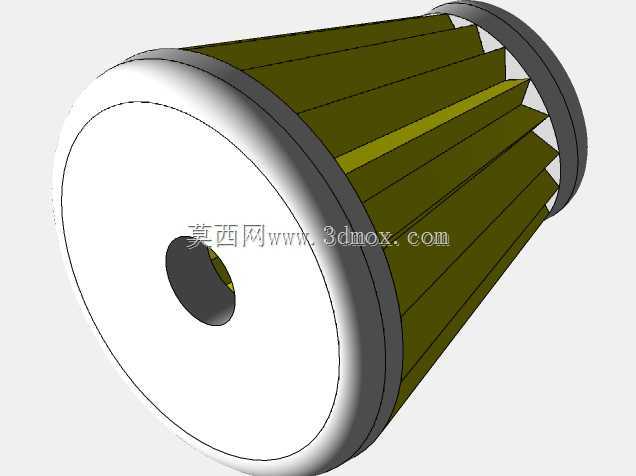

　　进排气系统在模型中以弯管和歧管形式呈现。进气侧需要保证各缸进气路径长度尽量均衡，避免各缸充气效率差异过大；排气侧则要承受高温燃气，歧管走向需避开热敏附件，并为涡轮增压器、催化转化器或排气制动装置预留接口。冷却水道在缸体与缸盖内部形成连通腔室，水泵驱动冷却液环绕气缸套、气门座圈和燃烧室周边流动，机油道则贯穿主轴颈、凸轮轴轴承等摩擦副位置，建模时虽然外部不可见，但在剖切检查中必须保证油路连续、无封闭死腔。

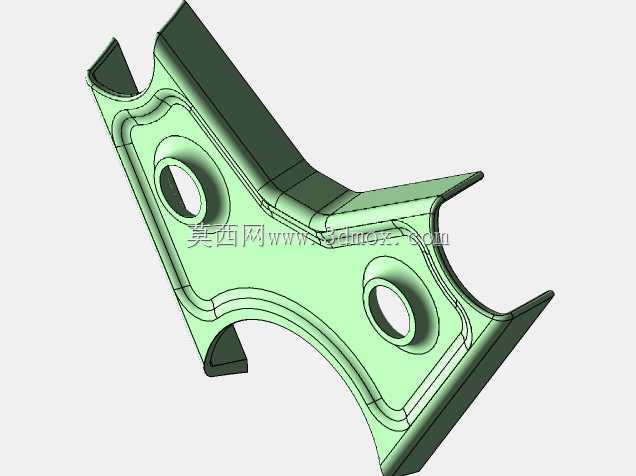

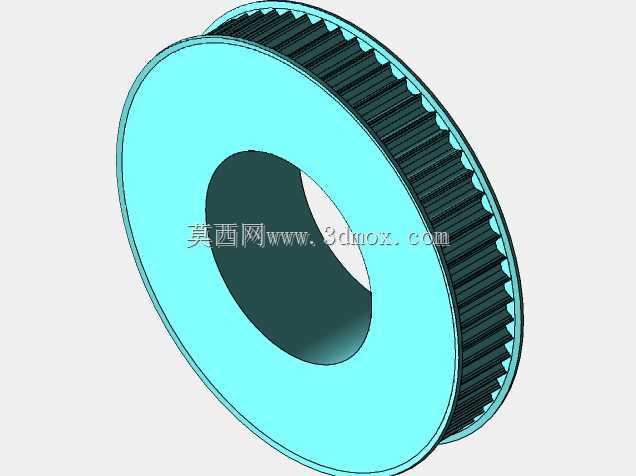

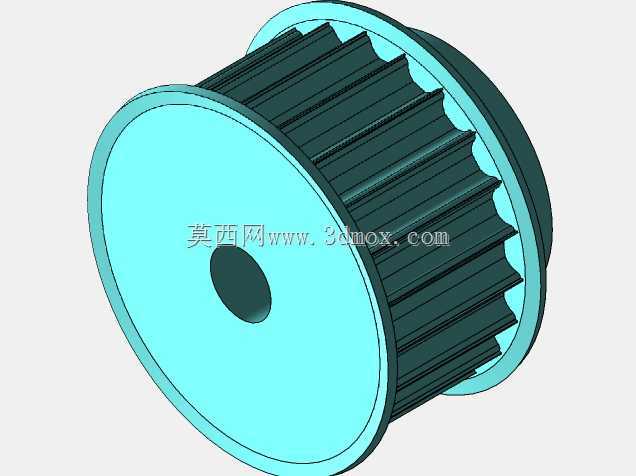

　　附件布置同样影响整机外形尺寸。发电机、起动机、空调压缩机、转向助力泵等通过支架固定在缸体侧面，由前端皮带轮系驱动，支架刚度和皮带包角需要在布局阶段一并校核。进气总管顶部、节气门体以及线束走向会抬高动力总成最高点，油底壳轮廓则决定最低离地间隙；在整车总装时，发动机还需通过悬置支架与副车架或车身纵梁连接，悬置点位置要靠近整机质心，以抑制怠速振动和加速扭矩摆动。

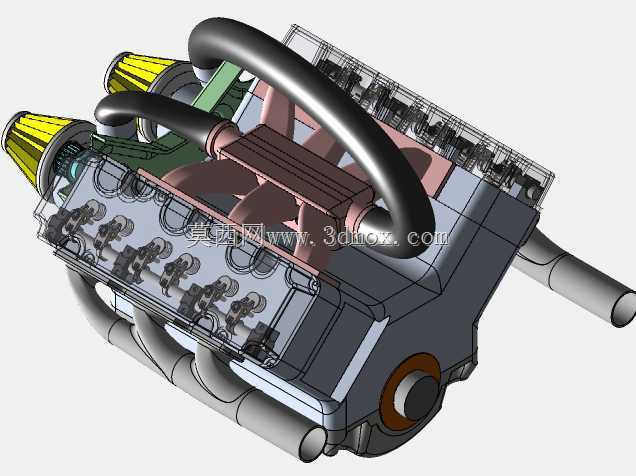

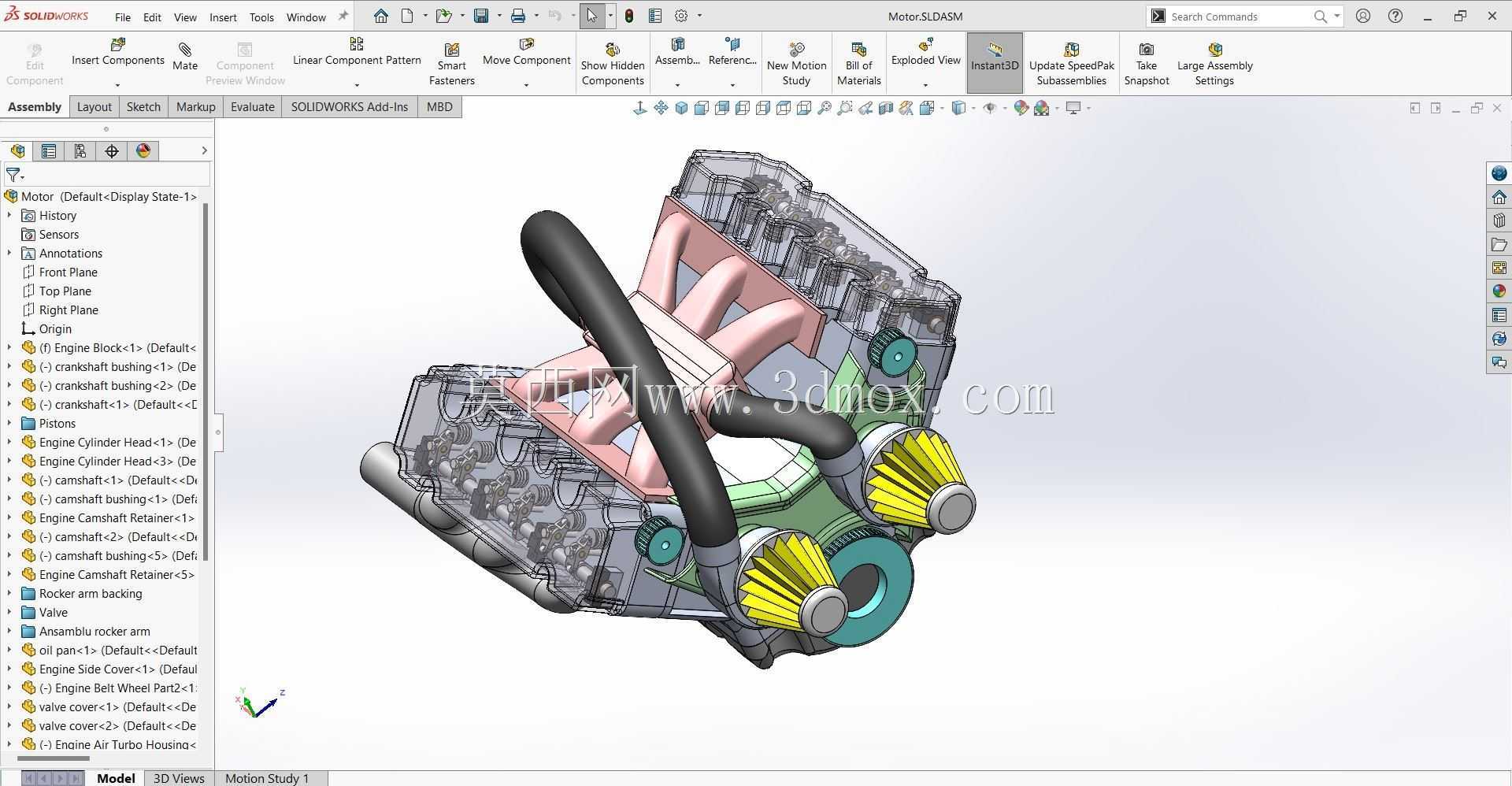

　　从三维结构设计角度看，这类V型六缸总成模型适合用于动力舱布置校核、教学拆装演示、机构运动分析以及零部件关联设计。通过透明或剖切方式观察，可以清晰看到气缸盖、活塞、连杆、曲轴、歧管和外部附件之间的层级关系；在干涉检查中，需要反复验证曲轴转动、活塞往复、气门升降以及管路安装空间，确保各系统在真实装配顺序下可装可拆。整体结构既体现了内燃机多系统高度集成的特点，也对尺寸链、运动包络和安装边界提出了较高要求。
