柴油机闭式循环冷却管路总成

　　这套冷却管路总成围绕柴油发动机热管理需求搭建，覆盖强制水循环、散热、储液、气液分离与管路输送全流程，可直接适配固定式柴油发电机组、工程作业机械、船用辅机以及小型工业动力站的冷却回路设计参考。整套总成采用闭式循环架构，区别于开式直排水冷却方案，冷却液在密闭回路内往复流动，能够避免外界杂质进入发动机水套，同时减少冷却液蒸发损耗，在野外作业、长期连续运行的动力场景中可大幅降低运维补水频次，也能在低温环境下配合防冻液实现全天候运行，不会因外部水质硬度高造成水套结垢、流道堵塞问题。

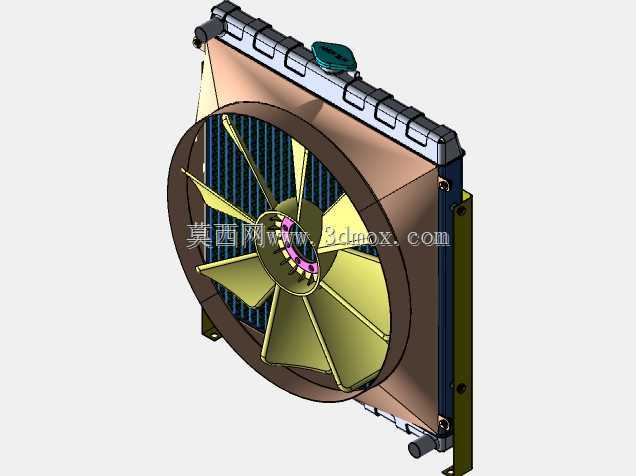

　　散热端采用管带式散热器芯体结构，芯体表面布置密集散热鳍片，配套轴流冷却风扇正对芯体迎风面布置，风扇驱动端与发动机动力输出端通过传动结构联动，发动机转速提升时风扇风量同步增大，匹配柴油机高负荷工况下散热量陡增的特性。散热器侧边预留安装挂孔与减震垫安装位，可直接固定在机组机架的迎风侧，安装时需保证芯体与风扇端面保留足够安全间隙，避免运行振动引发扇叶擦碰芯体；散热器进出水口采用侧向法兰接口，管路走向沿机组侧边排布，不会干涉发动机缸盖、排气管等高温部件的检修空间。

　　回路动力由离心式冷却水泵提供，水泵蜗壳采用铸铁材质结构，进水口对接散热器低温回水端，出水口通过硬管输送至发动机缸体水套入口，泵体安装支座预留螺栓孔，可固定在发动机机体侧端的预留安装面上，泵轴密封位置采用机械密封结构，能够承受冷却液长期循环的压力波动，避免运行过程中出现渗漏。水泵进出口管路均设置弯折缓冲段，可吸收发动机运行时产生的振动，避免刚性管路长期受振出现焊缝开裂、接口松脱问题。

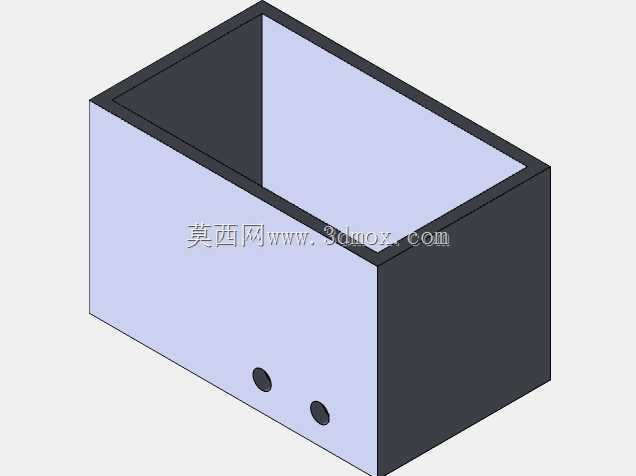

　　回路高位设置透明结构膨胀水箱，箱体采用长方体储液腔设计，顶部加装加注口与压力盖，箱体下部出水口通过补水管接入水泵进水侧，当回路内冷却液受热膨胀、体积增大时，多余液体可通过溢流管进入膨胀水箱暂存；当系统温度下降、内部形成负压时，水箱内冷却液会自动回流补充至主回路，全程避免空气进入泵体造成气蚀、水循环断流。水箱侧壁预留液位观察窗，运维人员无需开盖即可直接判断内部储液量，箱体安装位置高于整个冷却回路最高点，保证系统排气顺畅，不会在管路高点形成气堵。

　　管路连接部分采用硬质金属管搭配定型弯头，所有管路沿设备轮廓分层排布，高温出水段从发动机缸盖出水口接出后沿上方走向接入散热器上水室，低温回水段从散热器下水室接出后沿下方走向接入水泵入口，管路之间保留足够安装间距，便于后期加装管夹、包裹隔热保温层；各管路接口处均预留法兰或卡套连接位，现场装配时可根据不同机组的机架尺寸微调管路伸出长度，适配不同功率柴油机的水套接口位置差异。

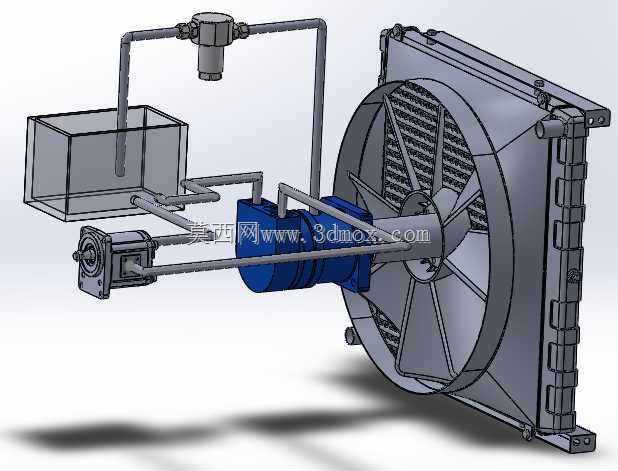

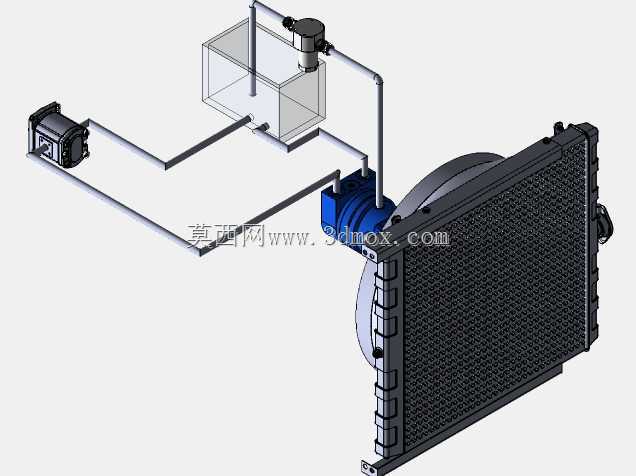

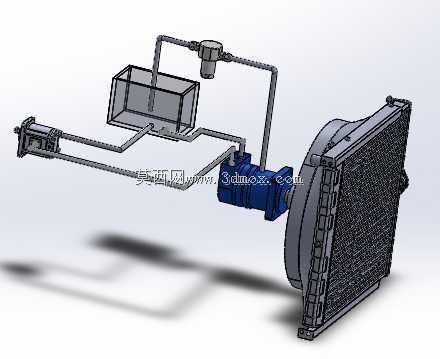

　　整套结构在建模时完整还原了各部件的装配约束关系：散热器芯体的鳍片阵列、风扇叶片的曲面造型、水泵蜗壳的内部流道轮廓、膨胀水箱的腔体壁厚以及管路的弯折半径均按实际工程比例搭建，设计人员可直接在此基础上校核管路干涉情况、核算冷却回路总容积、匹配风扇风量与水泵流量参数，也可针对不同应用场景调整散热器芯体厚度、水箱容积以及管路通径，满足从十几千瓦小型柴油机到数百千瓦动力机组的冷却系统改造、新机组设计的参考需求。现场布局时需注意散热器迎风侧不能被油箱、控制柜等部件遮挡，膨胀水箱周边预留至少单手操作的加注空间，水泵位置需低于发动机水套排气口，保证初次加注冷却液时能够顺利排净回路内空气，避免启动后出现局部过热。
