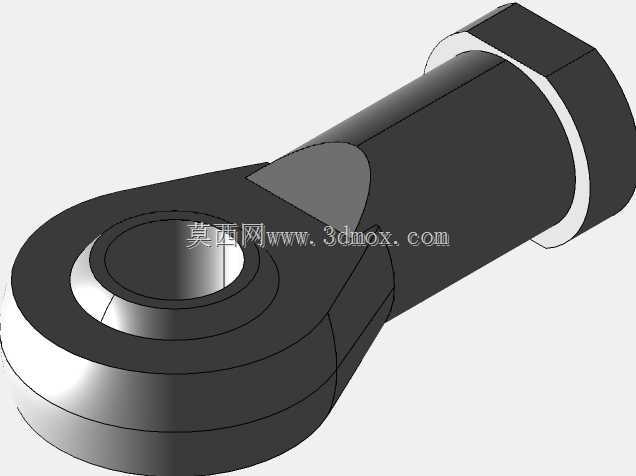

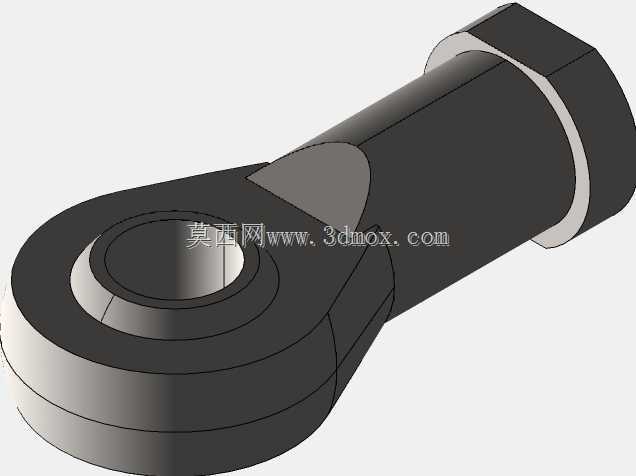

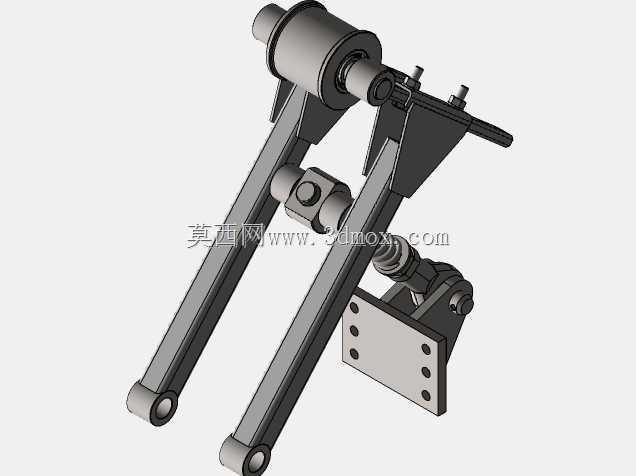

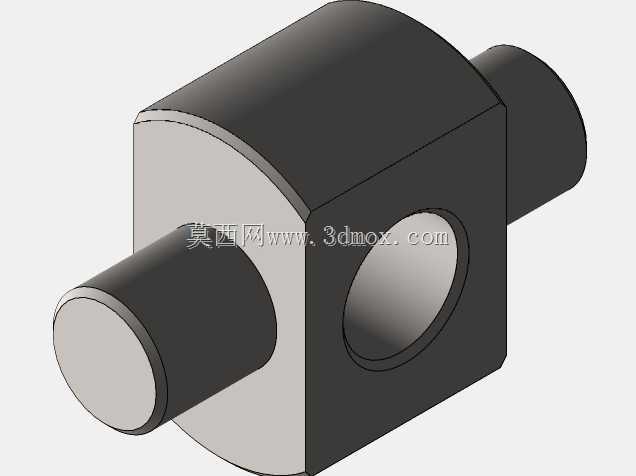

矿用直线振动筛分设备带轮传动结构

　　这套振动筛结构在砂石骨料生产线、煤炭洗选车间、建筑垃圾资源化处理工段都属于核心分级单元，现场物料经破碎后粒度跨度极大，从几十毫米的块料到毫米级细砂混杂，依靠筛体高频定向振动，让不同粒径颗粒在筛网面上完成分层、透筛与向前输送，最终分出多种规格成品料，避免不合格大块进入后续破碎或储料环节。

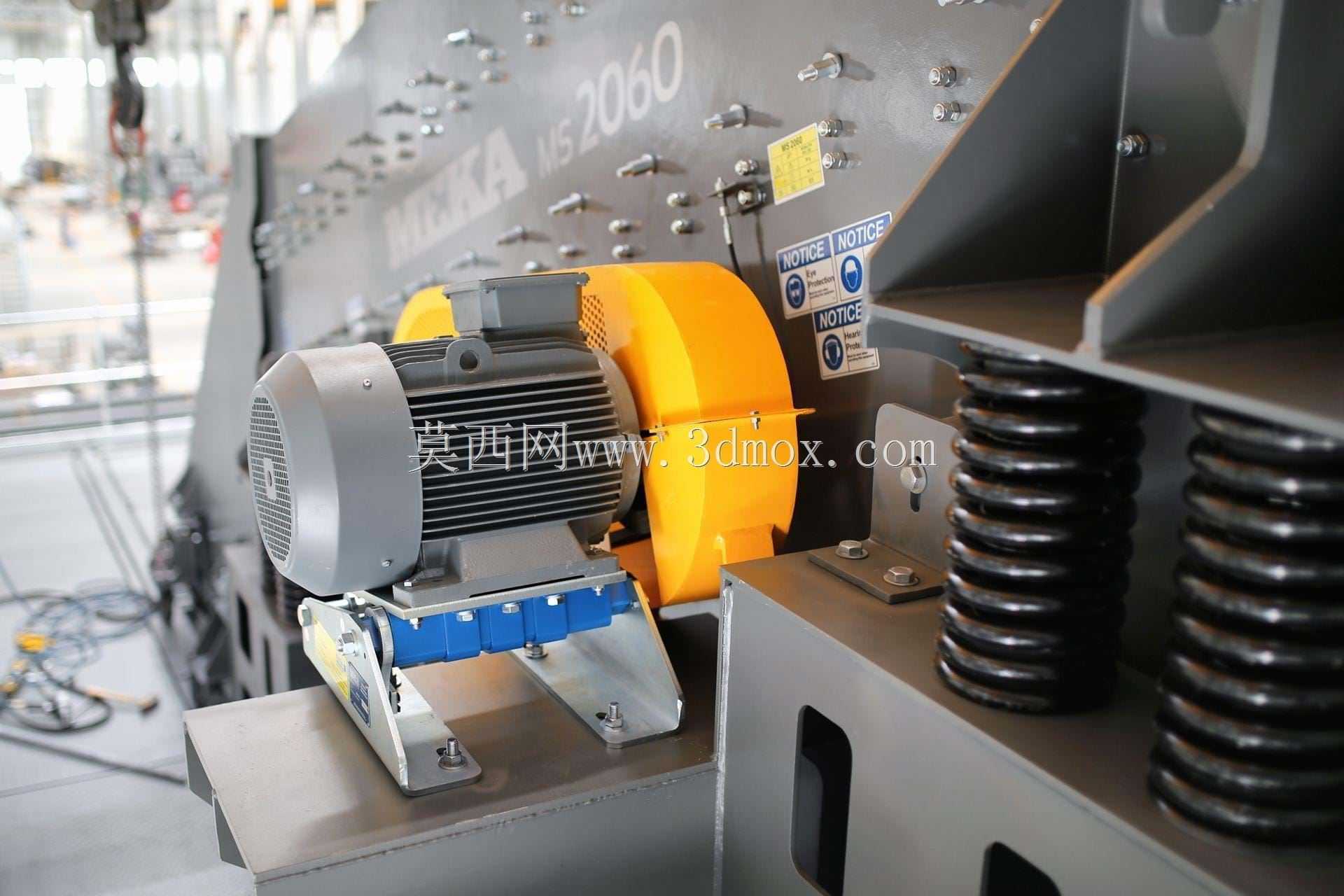

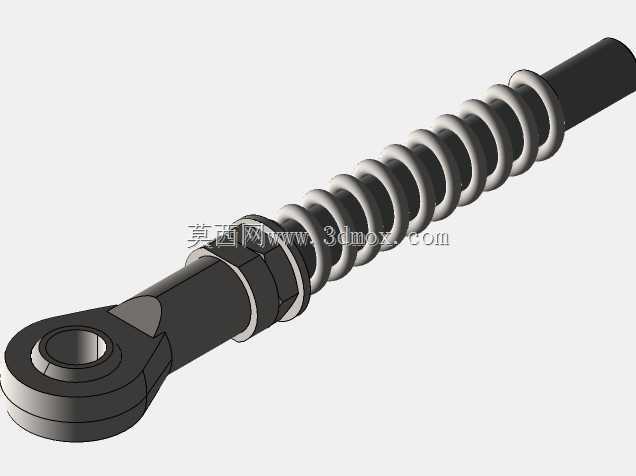

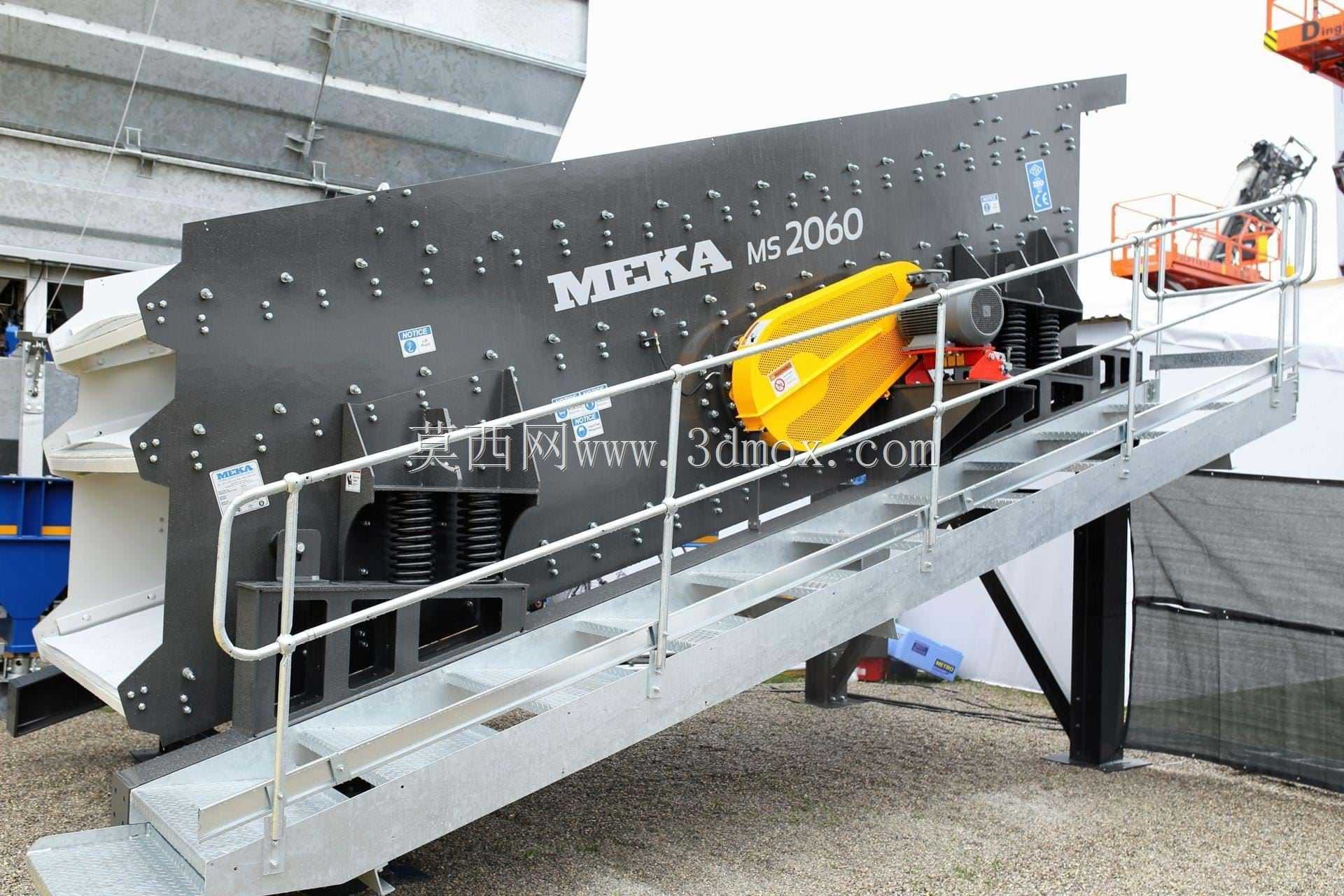

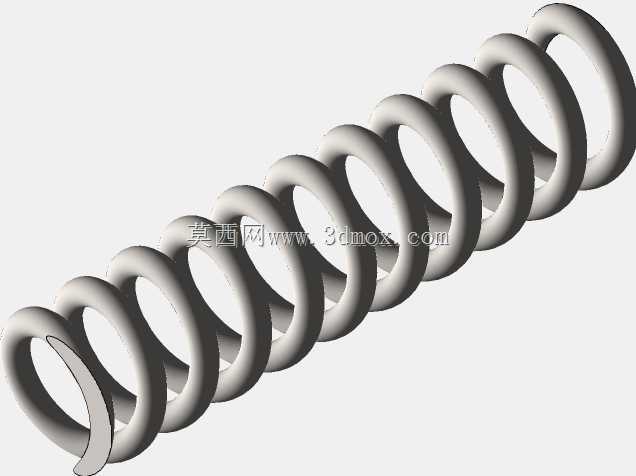

　　从现场安装边界来看，整机采用座式弹簧支承布局，筛箱主体为厚钢板折弯焊接的槽型结构，侧板与横梁间通过高强螺栓配防松螺母锁紧，长期承受交变激振力也不易出现焊缝开裂；底部四组螺旋压缩弹簧坐落在预埋地脚板上，弹簧座预留了横向限位间隙，筛体启停过共振区时不会发生过大摆幅，土建基础只需按弹簧座分布位置预留预埋件，周边留出检修换网的操作空间即可，不需要额外搭建复杂混凝土平台。

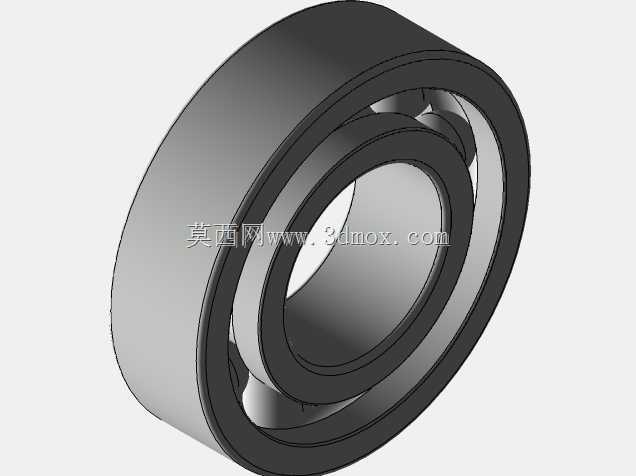

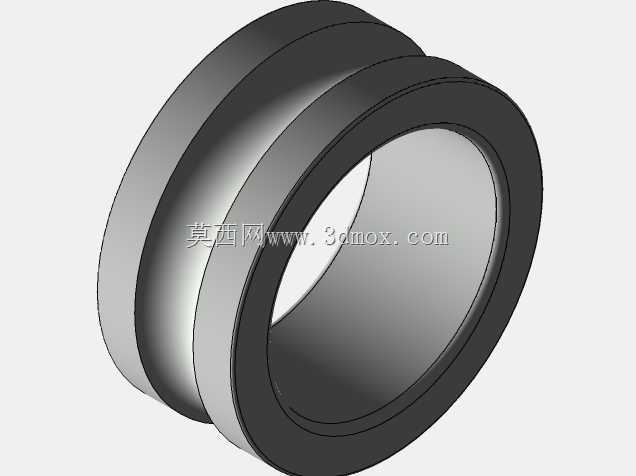

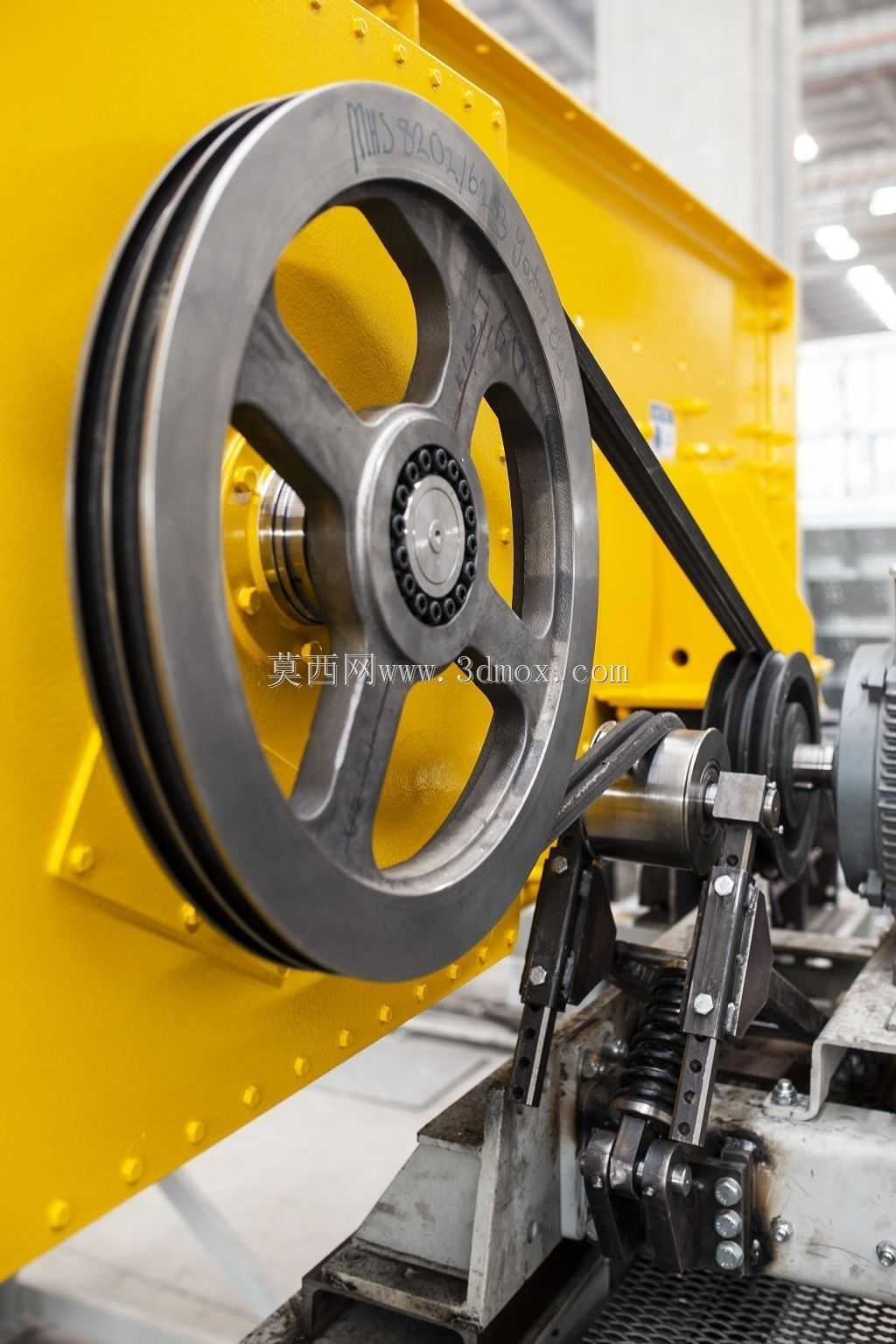

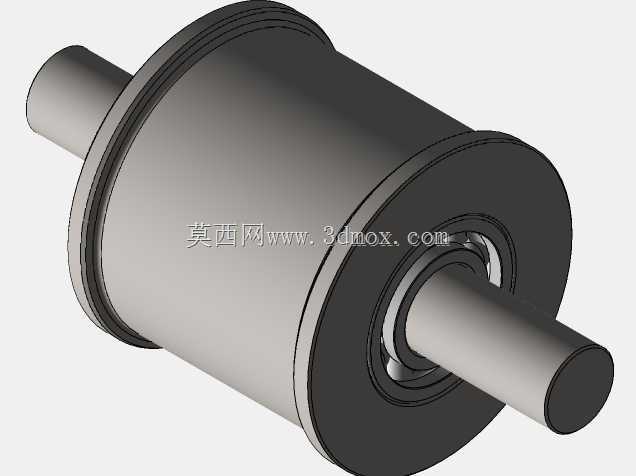

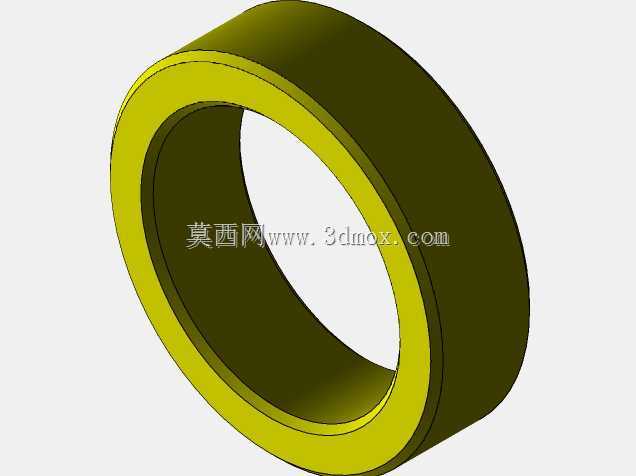

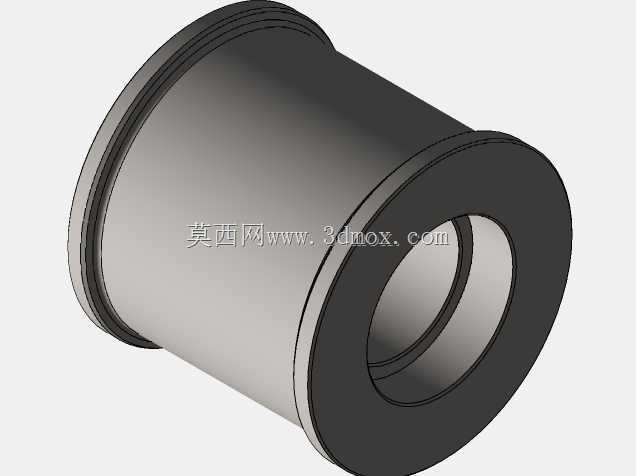

　　传动部分采用偏心带轮减速方案，电机输出动力通过三角带传递到主轴端的大直径铸铁带轮，带轮腹板做了镂空减重设计，轮缘加工多道V型槽，可根据处理量需求更换不同槽数的带轮调整传动比；主轴两端配置调心滚子轴承，轴承座采用剖分式结构，日常补脂、拆检更换轴承时无需完全拆解筛体，大幅缩短停机维护时长。带轮自身集成偏心块结构，运转时产生定向激振力，驱动筛箱做近似直线的往复振动，筛面安装倾角可通过调整后部支承垫板厚度改变，针对含水含泥较多的难筛物料，适当加大倾角能加快物料前进速度，避免筛孔堵塞。

　　筛箱内侧铺设耐磨橡胶衬板，进料端额外加装加厚缓冲挡板，大块物料直接砸落时不会直接冲击钢板母材；筛网采用模块化压条固定，磨损后可单块快速更换，不需要整体吊装筛体。设备两侧的弹簧支座旁设置了安全限位挡块，即便弹簧出现疲劳断裂，筛体也不会发生侧翻移位。

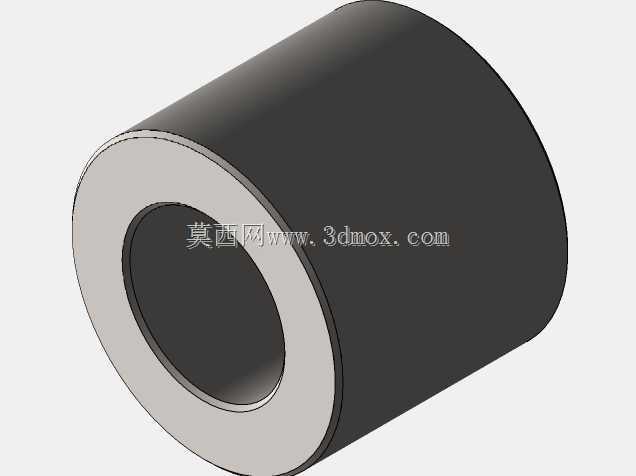

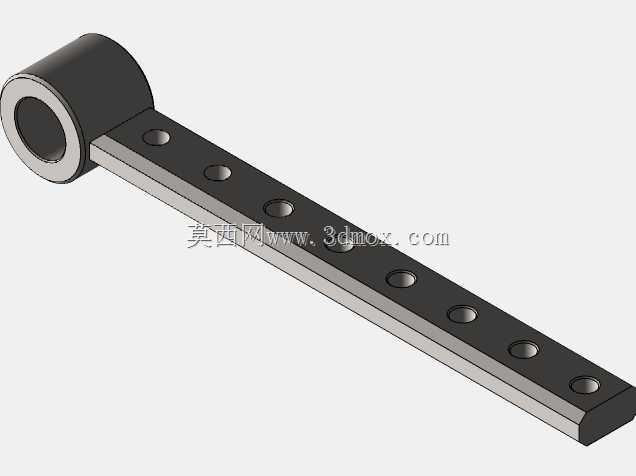

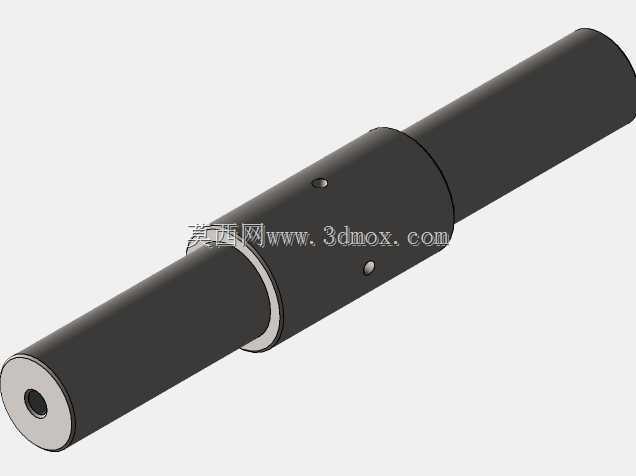

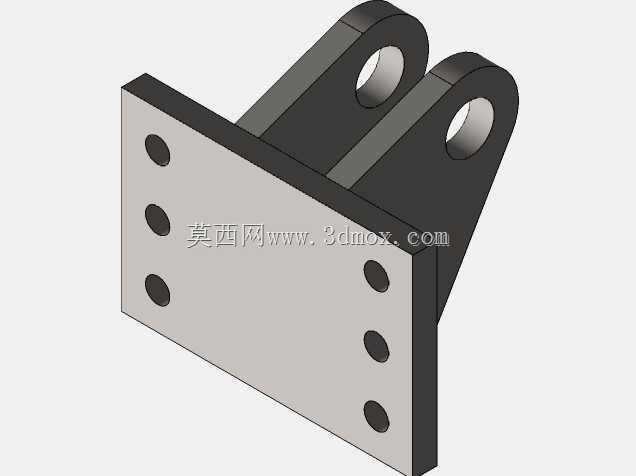

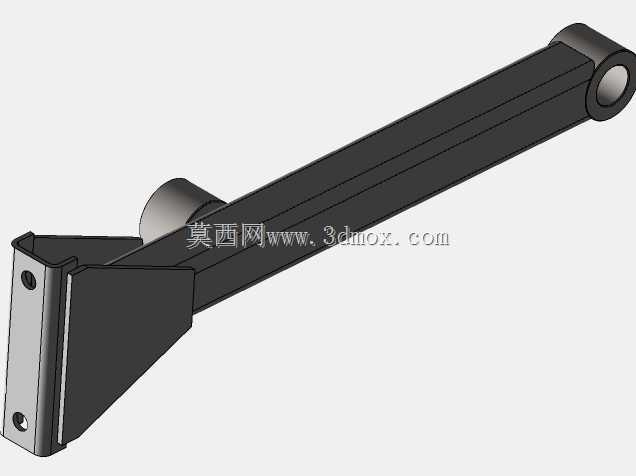

　　建模过程中完整还原了带轮V型槽轮廓、弹簧有效圈数、轴承座密封结构、筛板压条装配关系，所有配合面的装配间隙都参照实际检修公差设定，结构工程师可直接在此基础上调整筛面宽度、长度参数，适配不同产能的生产线选型需求，也可用于演示振动筛激振原理、减振支承逻辑的教学场景。
