可换格栅式直线振动筛分设备结构

　　该筛分设备主要面向散状颗粒物料的干法分级、除杂与前置预处理场景，常见于砂石骨料、粮食清选、化工颗粒、再生破碎料、木屑与非金属粉料等生产线。设备通过槽体定向振动，使物料在筛面上连续跳跃、松散并向前输送，小于筛孔的颗粒透筛进入下层收集区域，大于筛孔的物料沿筛面尾端排出，从而完成不同粒径区间的分离。与固定格栅相比，振动作用能够减少颗粒架桥、堵孔和堆积，对含粉、含杂或粒度分布较宽的物料具有更好的适应性。

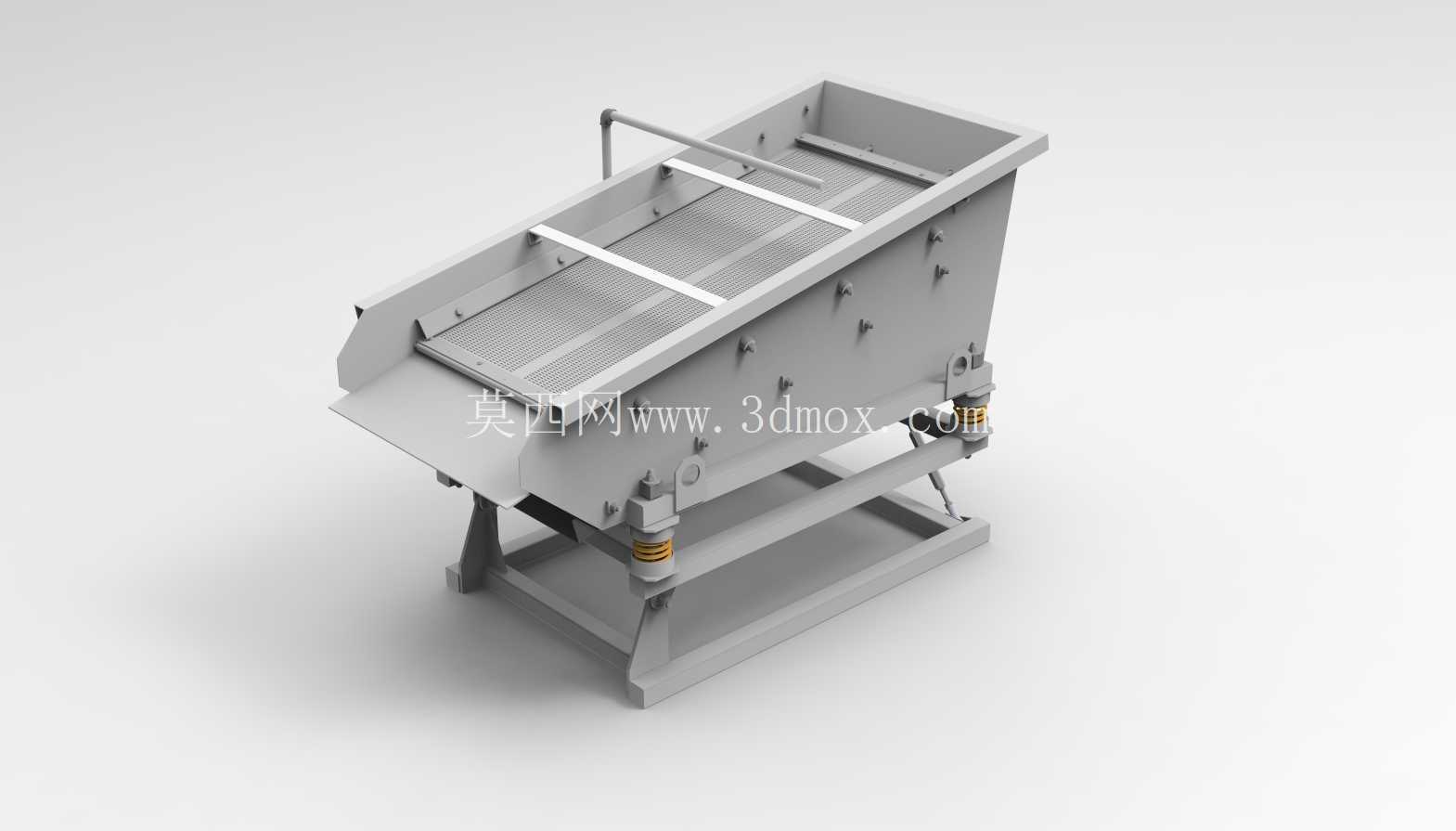

　　整体结构采用开放式槽体与底座机架组合。上部筛槽为倾斜布置的长槽形焊接件，侧板通过加强筋和螺栓连接形成刚性框架，承受振动过程中的交变载荷。筛面沿物料流动方向铺设，内部设置横向压条与支撑梁，用于固定格栅或筛板。槽体两侧布置振动电机安装位，激振力方向与筛面形成一定夹角，使物料既获得向上抛掷分量，又获得沿出料端前进的分量。进料端设置挡料和导流结构，避免物料刚进入筛面时偏载；出料端保留敞口排料空间，便于与下游溜槽、输送带或集料箱衔接。

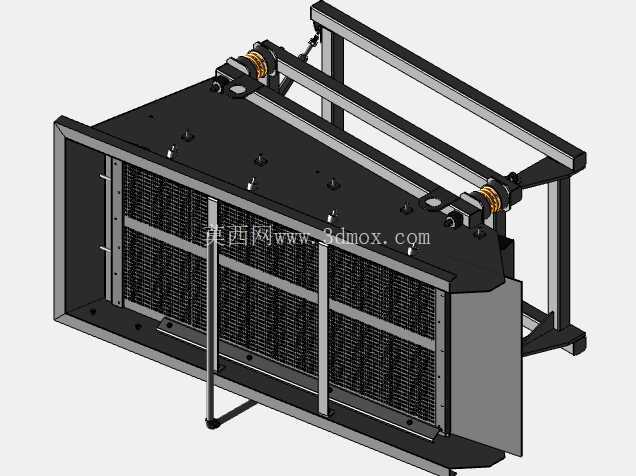

　　可更换格栅是该结构的重点设计。筛面格栅并非与槽体永久焊死，而是通过压条、紧固件和定位支撑实现模块化固定。当处理物料粒径改变、筛孔磨损或需要不同开孔率时，可将格栅整体抽出或拆换，不必改动主机架和激振部件。格栅下方的承托梁间距需要兼顾刚度与透筛空间，梁距过小会增加有效筛分面积损失，梁距过大则会使筛板中部挠曲，长期运行后产生疲劳裂纹。模型中横向压板的位置对应实际检修时的拆装区域，设计时应保证扳手空间和人工取放路径，避免格栅被侧板、加强筋或电机护罩干涉。

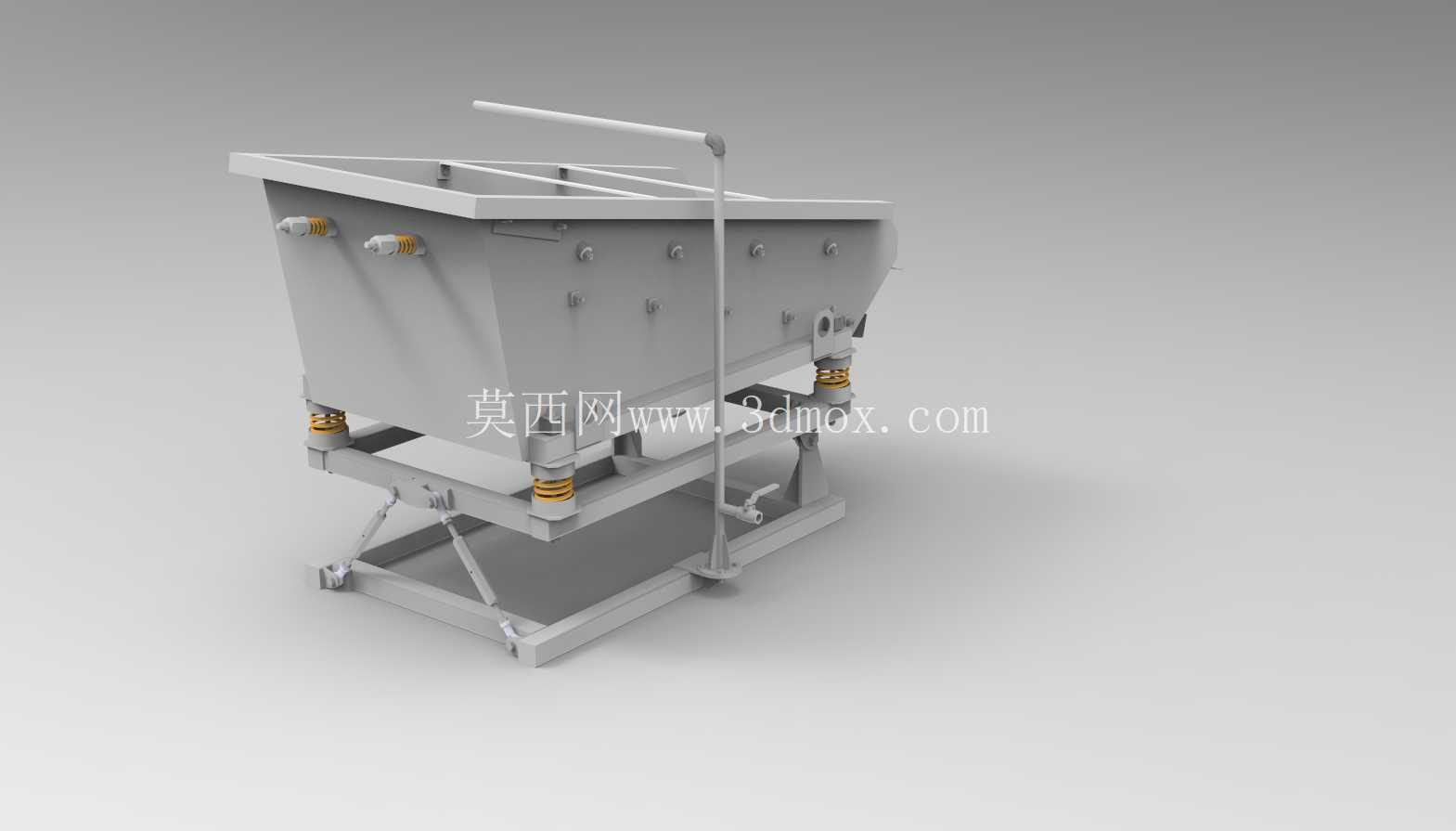

　　筛槽与底架之间采用弹簧支撑组件完成隔振。弹簧位于筛体下部四角或靠近激振力合力作用线的位置，既承担筛体重量，又限制振动向基础传递。弹簧座上下分别与槽体和底架定位，防止运行中横向错位。底架采用型钢焊接成矩形框架，支腿向外展开以提高稳定性，底部可通过地脚螺栓与混凝土基础或钢结构平台连接。选型布置时需要关注设备周围的检修距离：筛面上方应预留起吊和更换格栅的空间，振动电机侧应保留接线、散热与拆装余量，弹簧位置下方应便于检查橡胶或金属弹簧的老化、压缩量和偏移情况。

　　从安装边界看，这类直线振动筛属于有规律振动设备，进料口和出料口不宜与固定溜槽刚性焊接，通常采用柔性密封或软连接，防止振动载荷传递到上下游设备。设备基础需承受整机自重、物料重量以及动载荷，平台梁板应避免与筛体工作频率接近，防止共振。筛体倾角、激振力大小和弹簧刚度共同决定物料停留时间：倾角过大，物料前进速度快但筛分精度下降；倾角过小，料层增厚，透筛概率降低。实际设计中常通过调节振动电机偏心块、改变弹簧布置或调整筛面安装角度来适配不同物料。

　　三维结构建模时，侧板、横梁、压条、弹簧座和底架需要分别体现装配关系。筛槽焊缝区域可按连续受力构件处理，螺栓连接位置应保留真实孔径与间距，格栅件则应作为可替换子装配表达。对于结构分析而言，重点检查侧板在电机安装座附近的应力集中、横梁与侧板交接处的疲劳风险、弹簧支撑点与重心位置的匹配，以及筛面压板在反复冲击下是否会松脱。设备外形还应考虑物料飞溅与粉尘外逸，开放槽体便于观察和清理，若用于粉尘较大的工况，可在槽体上方追加密封罩和除尘接口，但需保证罩体不参与筛体振动或单独设置柔性连接。

　　该模型完整呈现了振动筛从进料、筛面分级、可换格栅、振动支撑到底架固定的主要机械构成，适合用于散料处理设备方案沟通、筛分主机结构校核、检修空间评审以及非标生产线布局参考。
