学生方程式赛车传动变速总成结构

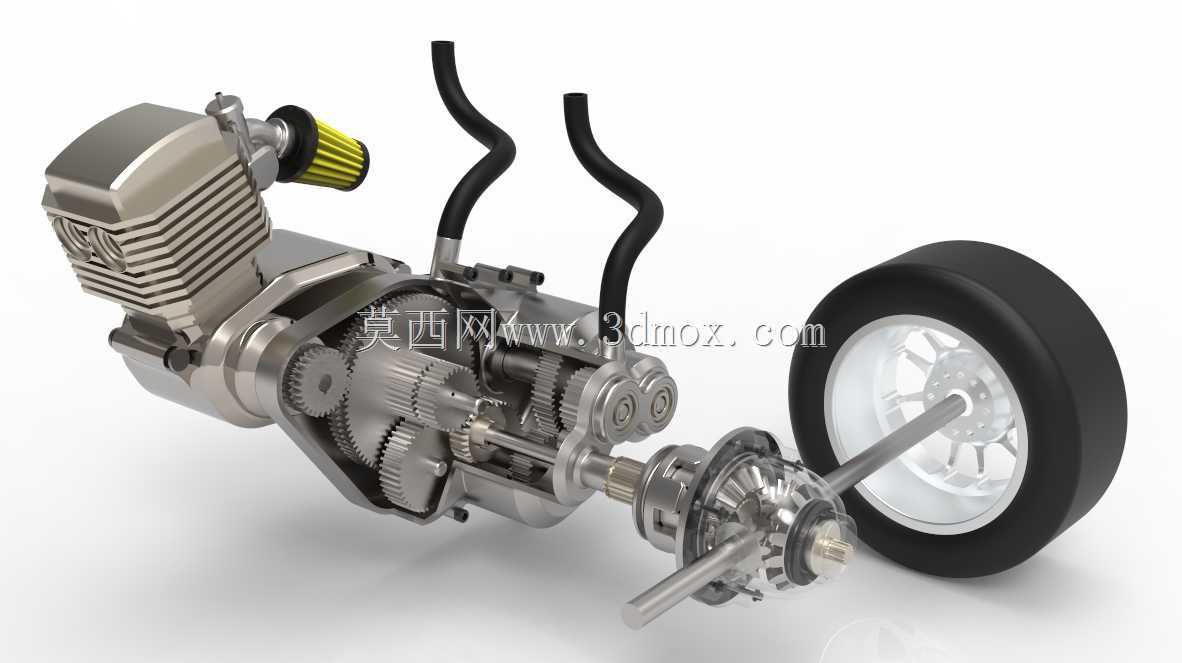

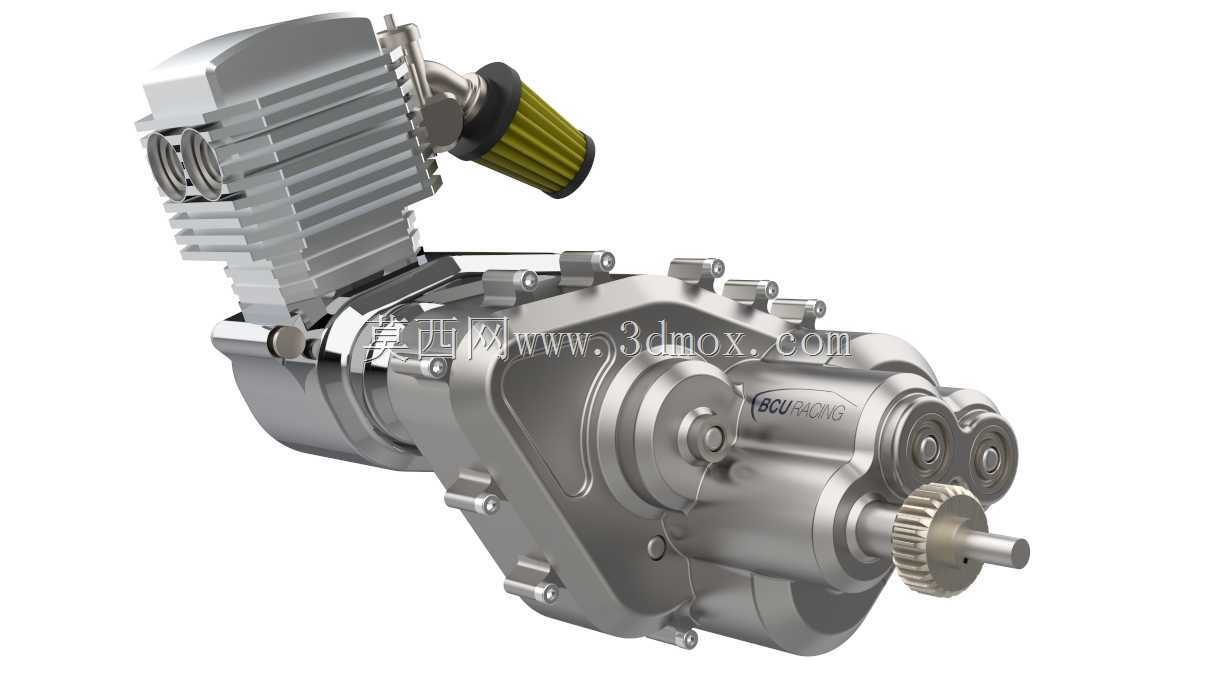

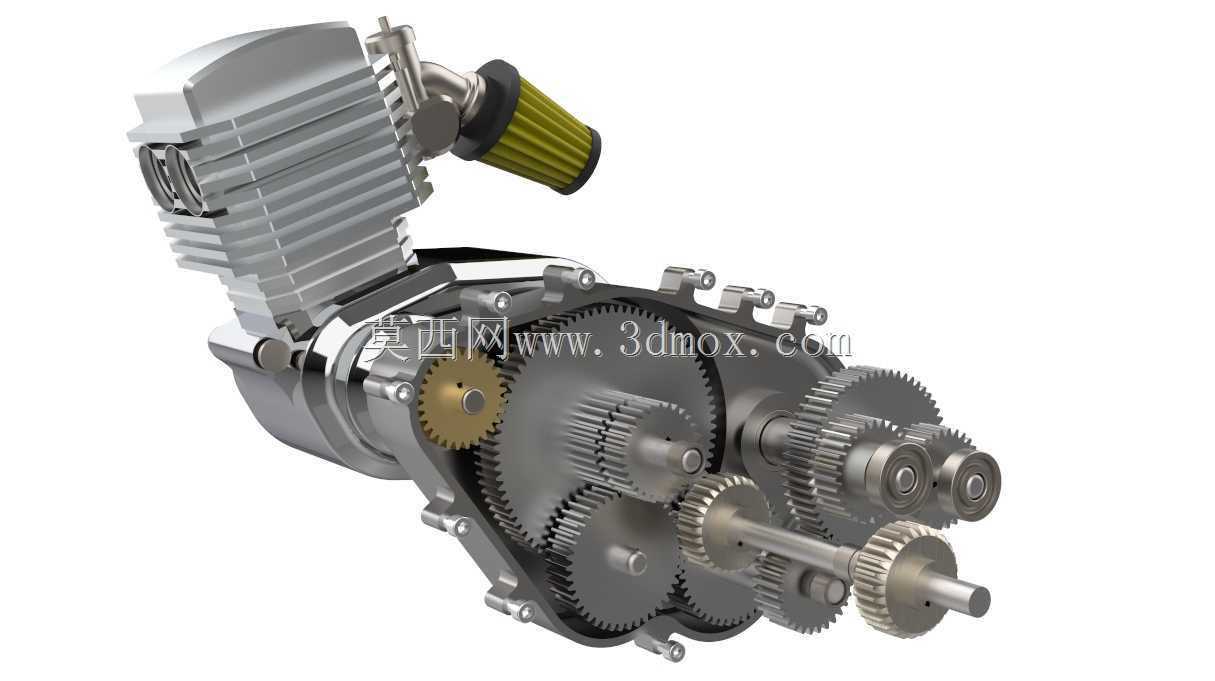

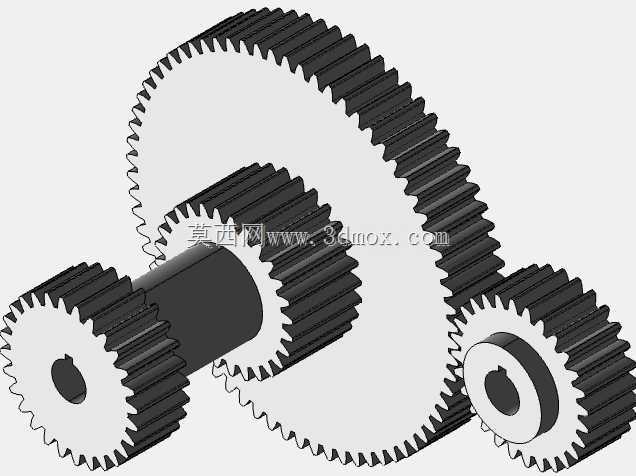

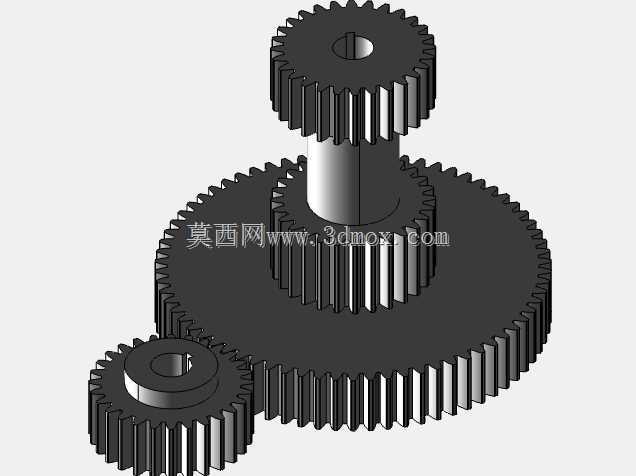

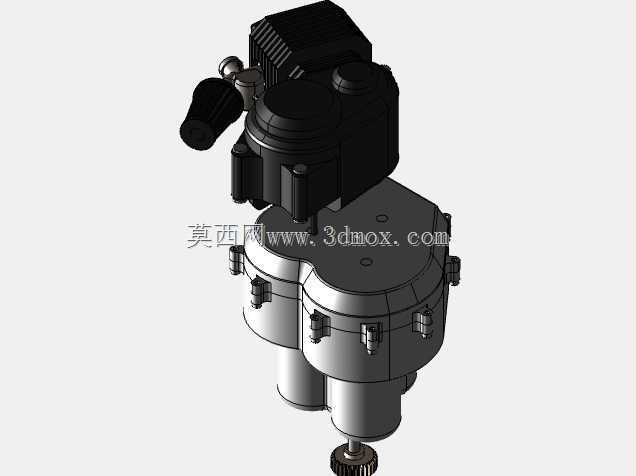

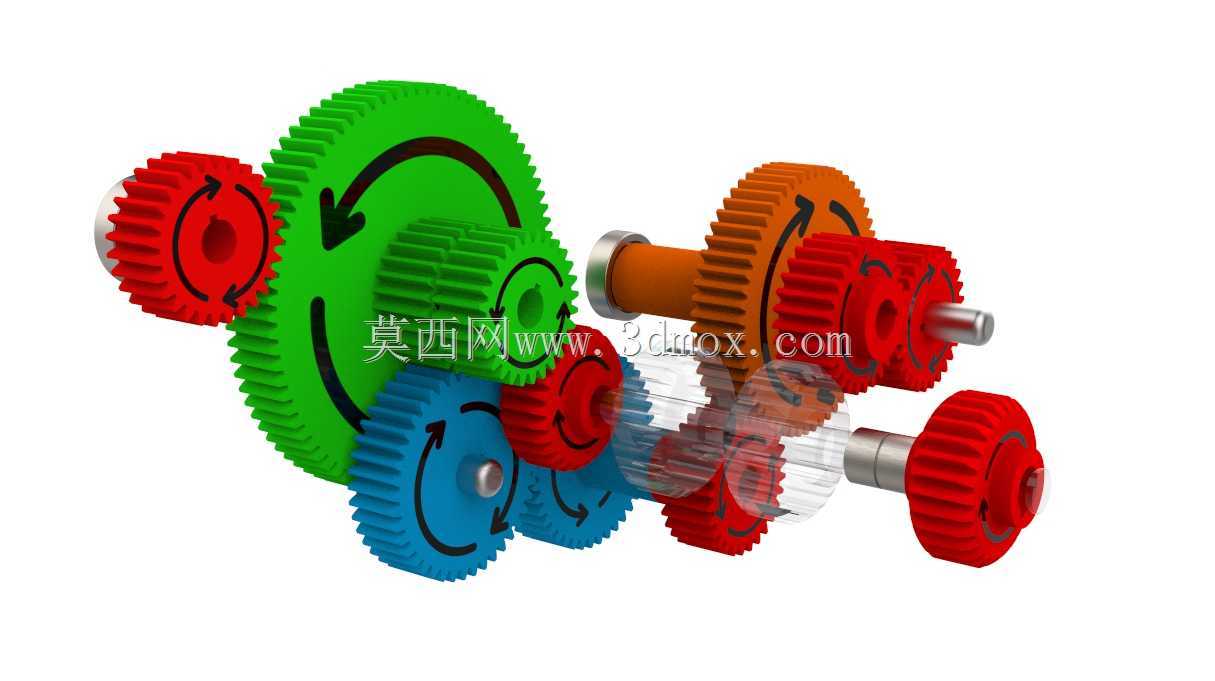

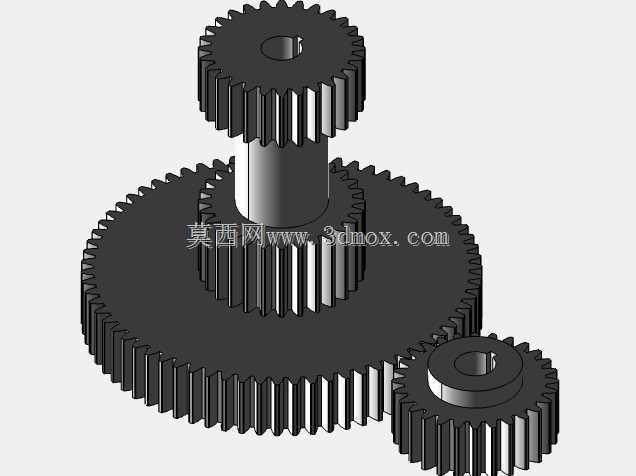

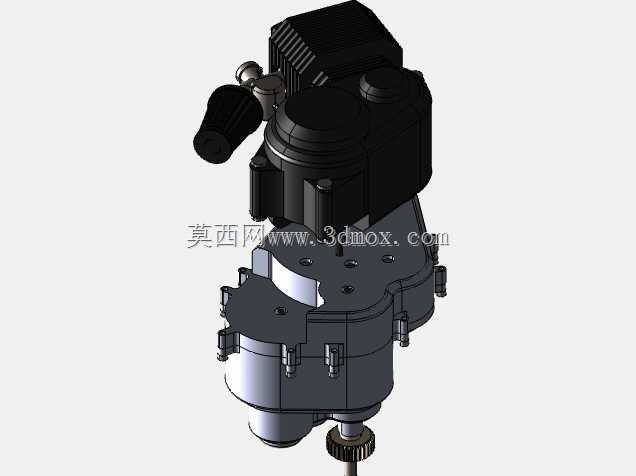

　　这套传动变速总成围绕小型竞速赛车的动力传递需求搭建，把发动机输出端、多级齿轮变速机构、轮边连接轴与驱动轮整合在同一套结构中，适用于学生方程式赛事的赛车动力系统开发验证场景。从结构布局来看，动力单元采用单缸内燃机形式，缸体外侧布置散热鳍片，进气端搭配过滤结构，两根黑色管路分别对应曲轴箱通风与进气导流路径，发动机输出轴直接对接变速齿轮组输入端，省去了过长的中间传动链路，在紧凑的车架安装空间内尽可能压缩动力总成的轴向占用尺寸。变速机构内部采用平行轴多级直齿轮排布，不同齿数的齿轮沿两根平行传动轴依次布置，换挡拨叉组件贴合齿轮侧面的啮合槽位，通过外部换挡摇臂带动拨叉轴向滑移，实现不同传动比的切换，

　　齿轮啮合侧隙按照赛车大扭矩瞬时输出的工况预留合理余量，既避免高速运转时齿轮受热膨胀出现卡滞，也能保证动力传递过程中不会因侧隙过大产生冲击异响。轮边传动部分，变速机构输出端通过连接法兰对接传动轴，轴端设置限位轴承座，轴承座外圈与车架安装位的定位孔配合，保证传动轴运转时的同轴度，驱动轮采用轮毂与轮胎分体结构，轮毂辐条预留镂空减重槽，轮胎为实心竞速橡胶材质，轮心通过锁紧螺母与传动轴轴端固定，传递扭矩的同时承受车辆过弯时的侧向载荷。设计过程中首先锁定车架的安装边界：动力总成整体横向布置在赛车后轮轴前方，发动机缸体顶部与车架上管预留足够的散热间隙，变速机构底部与赛车底板之间留出防剐蹭安全距离，左右两侧的换挡摇臂、

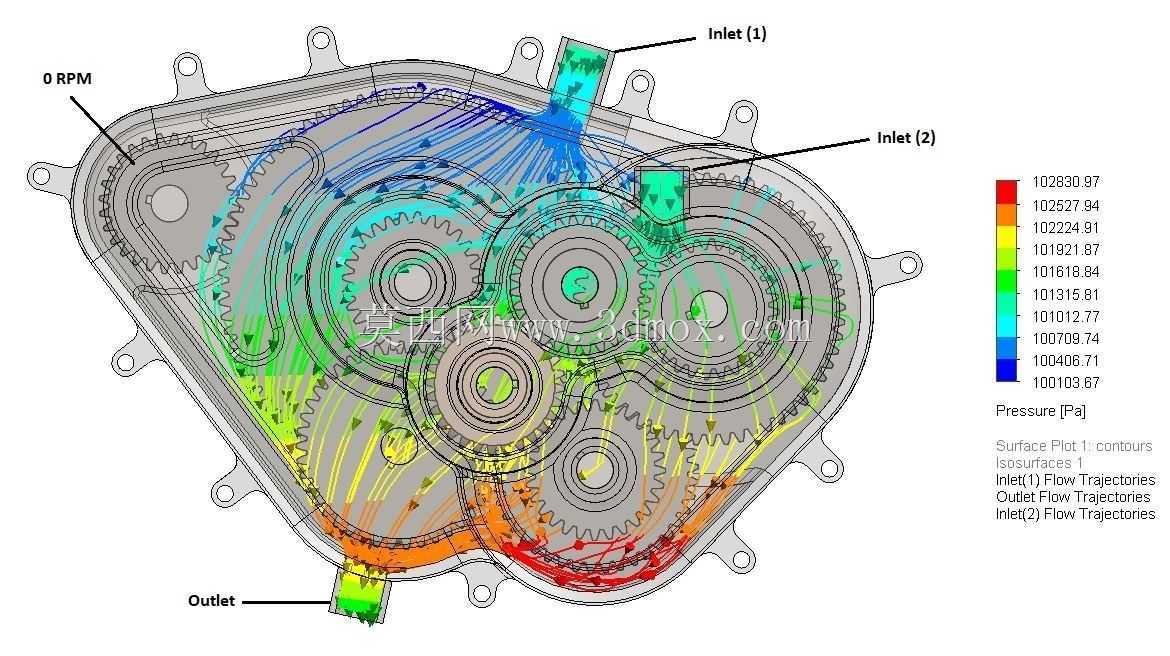

　　进气组件均不超出车架侧箱的外轮廓，避免赛车过弯时与赛道锥桶发生碰撞。齿轮参数匹配阶段，结合发动机的输出扭矩曲线与赛事常用的车速区间，设定多组不同传动比，低速挡位放大扭矩保证赛车起步加速时的驱动力，高速挡位降低发动机转速，满足长直道行驶的车速需求，每一档位的齿轮齿宽都按照瞬时冲击载荷做强度校核，齿面做硬化处理模拟，保证频繁换挡、大扭矩输出工况下的齿轮耐久性能。润滑结构依托齿轮箱下部的油池设计，齿轮运转时带起箱体内的润滑油，飞溅到各个啮合齿面与轴承位置，主动运转时齿轮的旋转方向可将润滑油甩至箱体内上部的轴承间隙，车辆减速被动反拖时，齿轮反向旋转仍可带动油液覆盖另一侧的啮合点位，保证正反向运转状态下所有摩擦副都能得到有效润滑。

　　整套结构的安装接口全部采用标准化定位设计，发动机与变速箱的连接面设置定位销孔，保证二者轴系的同轴度，轮边轴承座通过螺栓固定在车架预设的安装支座上，后期维护拆解时不需要重新调校轴系对位，可快速完成齿轮更换、轴承维护等操作，既满足赛事规则对于动力总成尺寸、重量的限制要求，也能在高强度竞速工况下维持稳定的动力传递表现，为小型竞速赛车的传动系统设计、结构教学演示提供完整的三维结构参考。
