家用分体式玻璃煮茶器结构设计方案

　　这套茶饮制备设备的结构设计，核心围绕家用场景下的煮茶、泡茶、分茶全流程需求展开，整体采用分体式布局逻辑，将加热底座、煮水壶、滤茶内胆三个核心功能模块做了独立可拆分设计，既满足日常煮茶的加热需求，也适配不同茶叶品类的冲泡时长控制要求。从实际应用场景来看，设备可放置于家庭客厅茶台、办公室茶水间、小型会客茶室等桌面场景，适配常规220V民用供电环境，无需额外配套安装支架，放置平稳后即可接入电源使用，整体占用桌面投影面积约为180mm*220mm，高度方向总尺寸不超过320mm，不会遮挡茶台后方的置物架或茶具收纳空间，安装边界预留100mm以上的周边散热空间即可满足安全使用要求，无需额外预留管线走位空间，供电接口位于底座后侧下方，走线可贴合桌面边缘排布，不会干扰桌面茶具摆放。

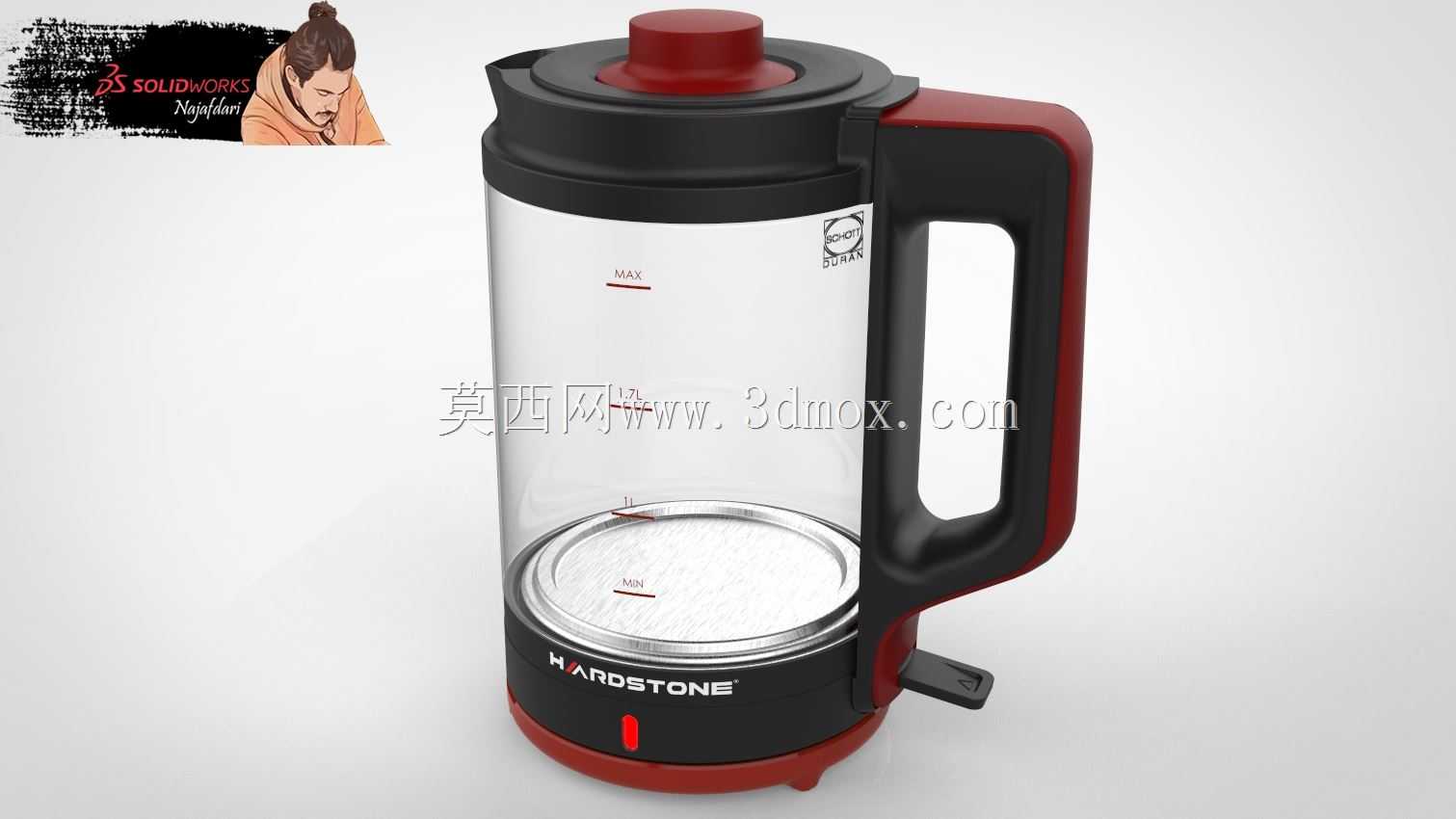

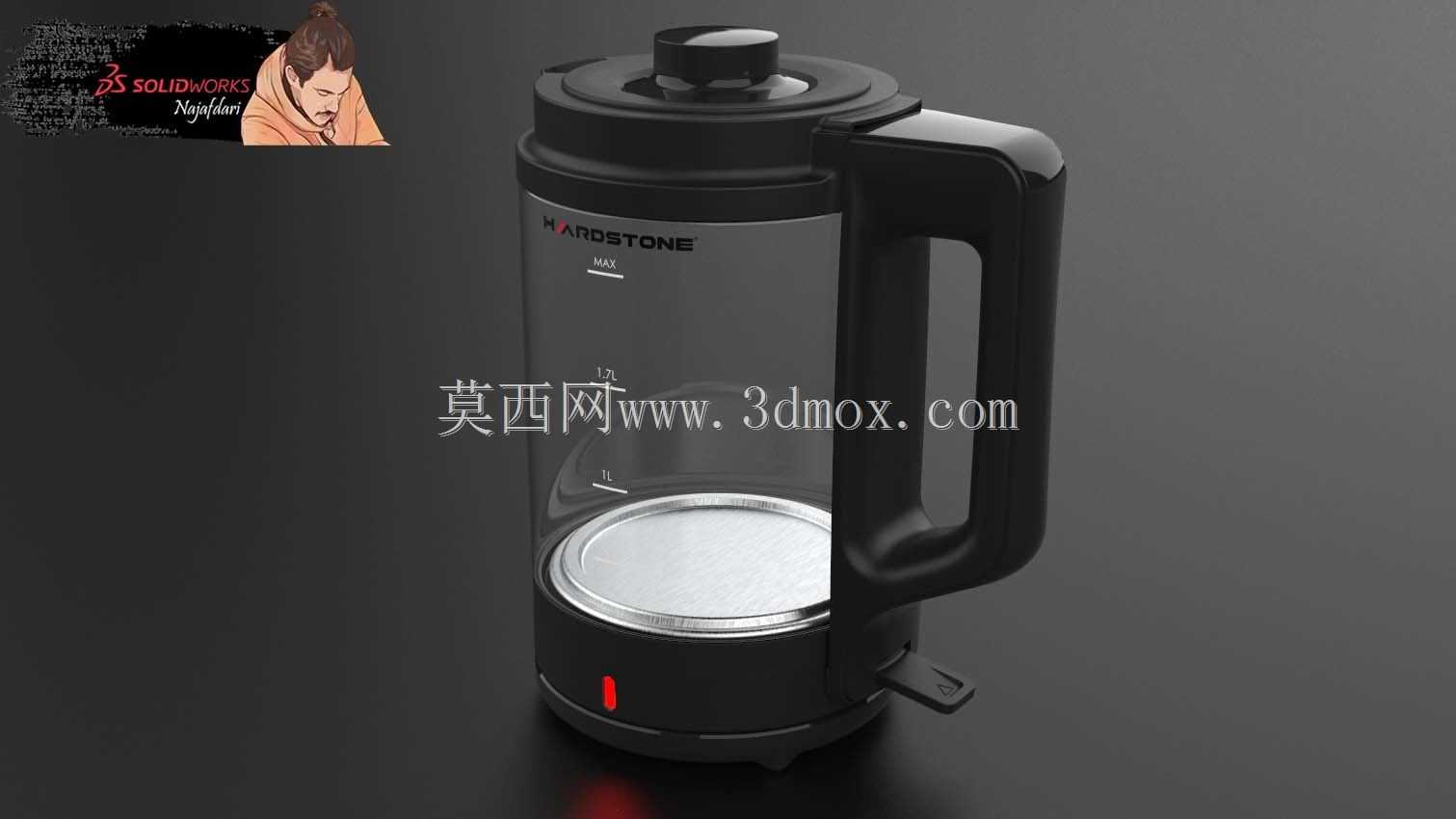

　　功能特性层面，煮水壶主体采用高硼硅玻璃材质作为壶身主体，可直接观察内部茶汤颜色与水位状态，壶身设置的两处水位刻度线，分别对应1L额定最大煮水容量与0.5L最小煮水容量，避免干烧或沸水溢出的风险；壶身外侧搭配的防烫把手采用半包式结构，把手与玻璃壶身之间设置3mm的空气隔热间隙，长时间煮沸状态下把手外表面温度不超过45摄氏度，可直接徒手握持倾倒，无需额外搭配防烫手套。壶盖采用卡扣式密封结构，煮沸过程中蒸汽沿壶盖边缘的泄压槽排出，不会出现壶盖被蒸汽顶起脱落的情况，顶部的按压式开盖按键设置在把手上方的握持区域，单手握持时拇指即可完成开盖操作，符合日常使用的操作逻辑。

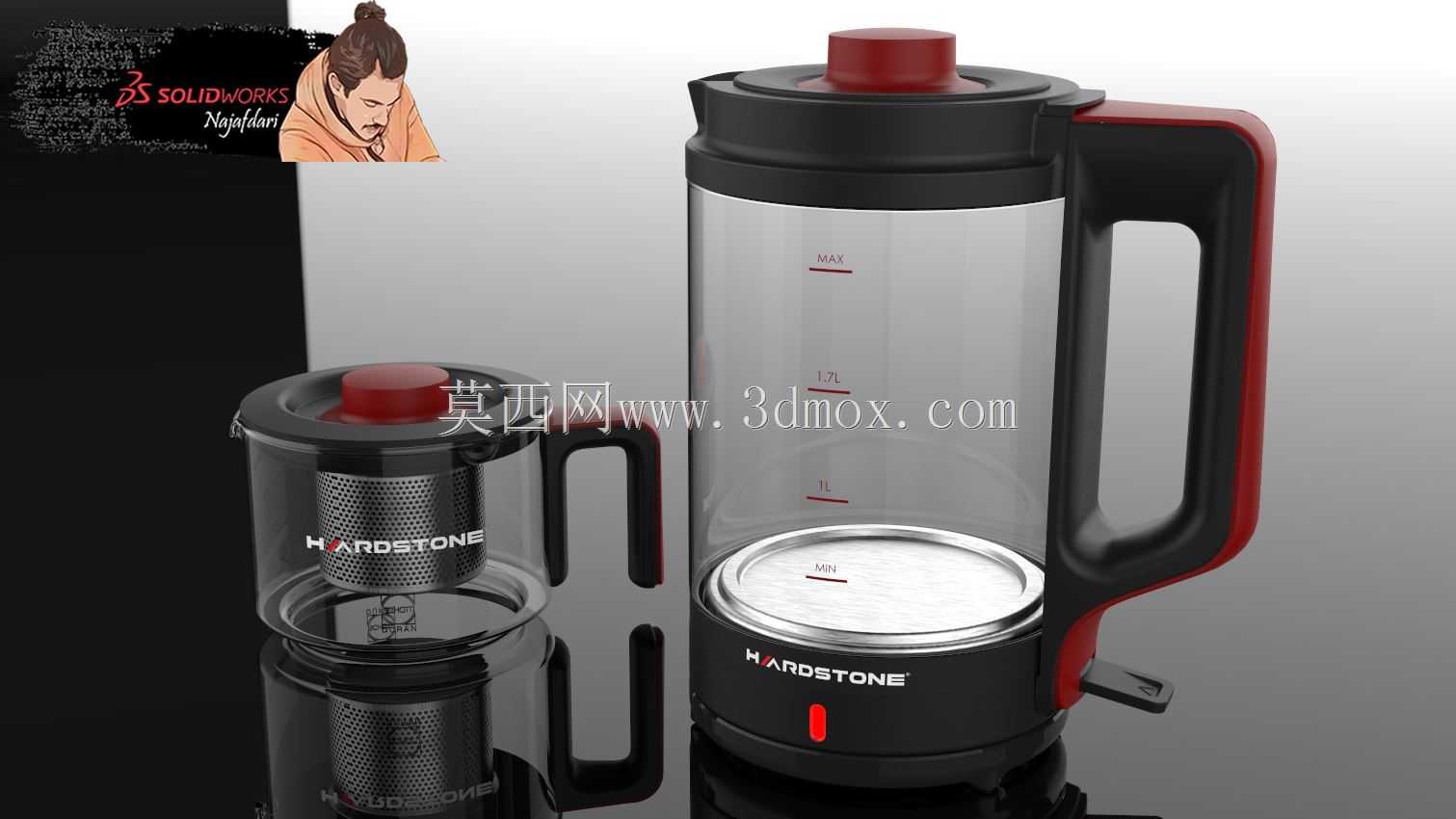

　　配套的滤茶内胆采用食品级304不锈钢冲孔网结构，网孔孔径控制在0.4mm，既可以有效阻隔茶叶残渣进入茶汤，也不会因为网孔过密导致出水不畅，内胆可直接放置于煮水壶内部，也可单独取出作为泡茶容器使用，适配煮茶、闷茶、泡茶等不同的茶饮制备需求。加热底座采用隐藏式不锈钢发热盘设计，发热盘与壶身底部耦合器做了对位防呆设计，壶身放置到位后才会接通加热电路，避免空烧风险；底座正面设置的物理拨杆开关，操作逻辑简单直观，开关上方的红色指示灯可直观显示加热工作状态，加热过程中指示灯常亮，水沸后自动断开加热电路，指示灯熄灭，无需人工值守看管。

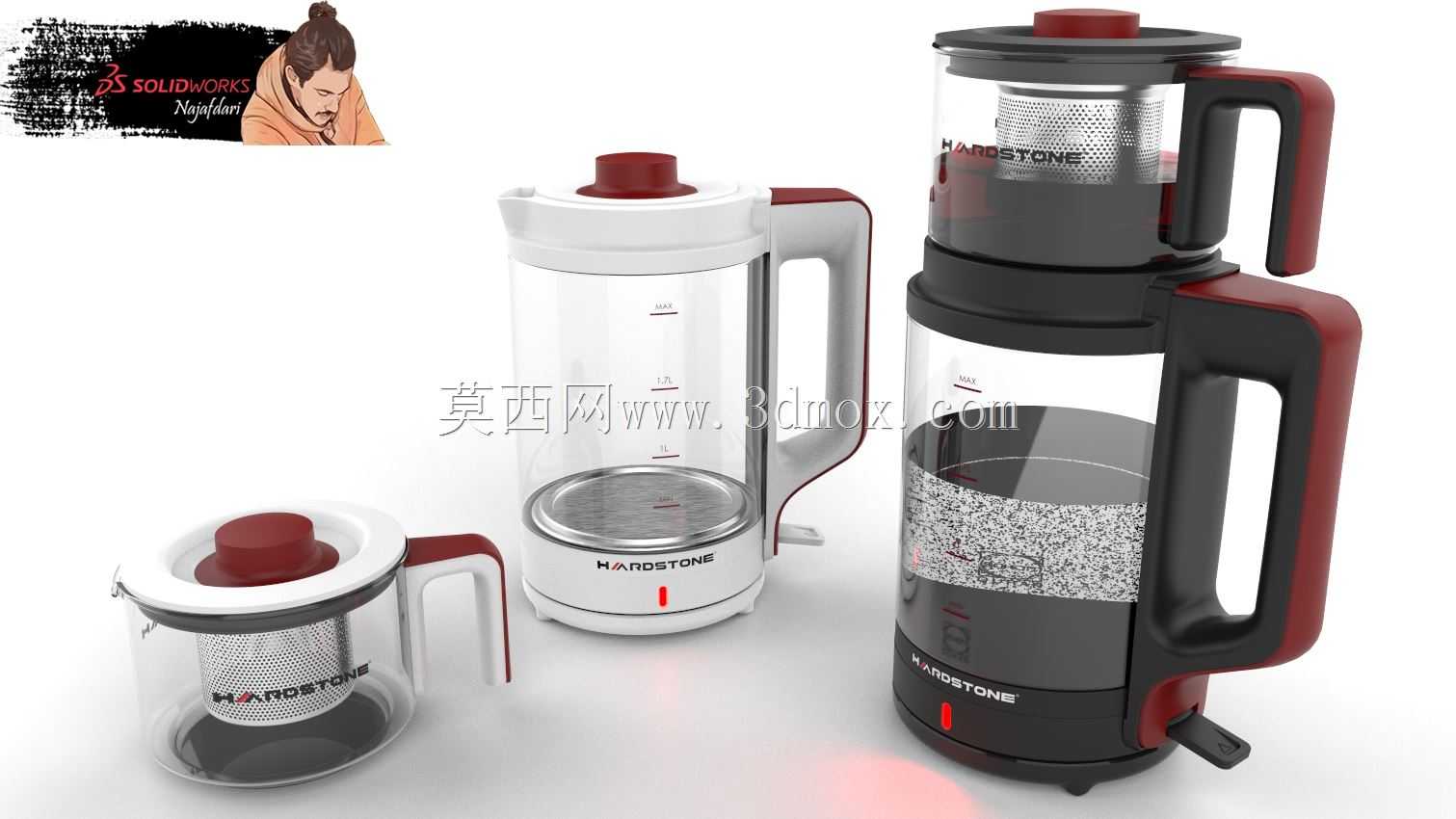

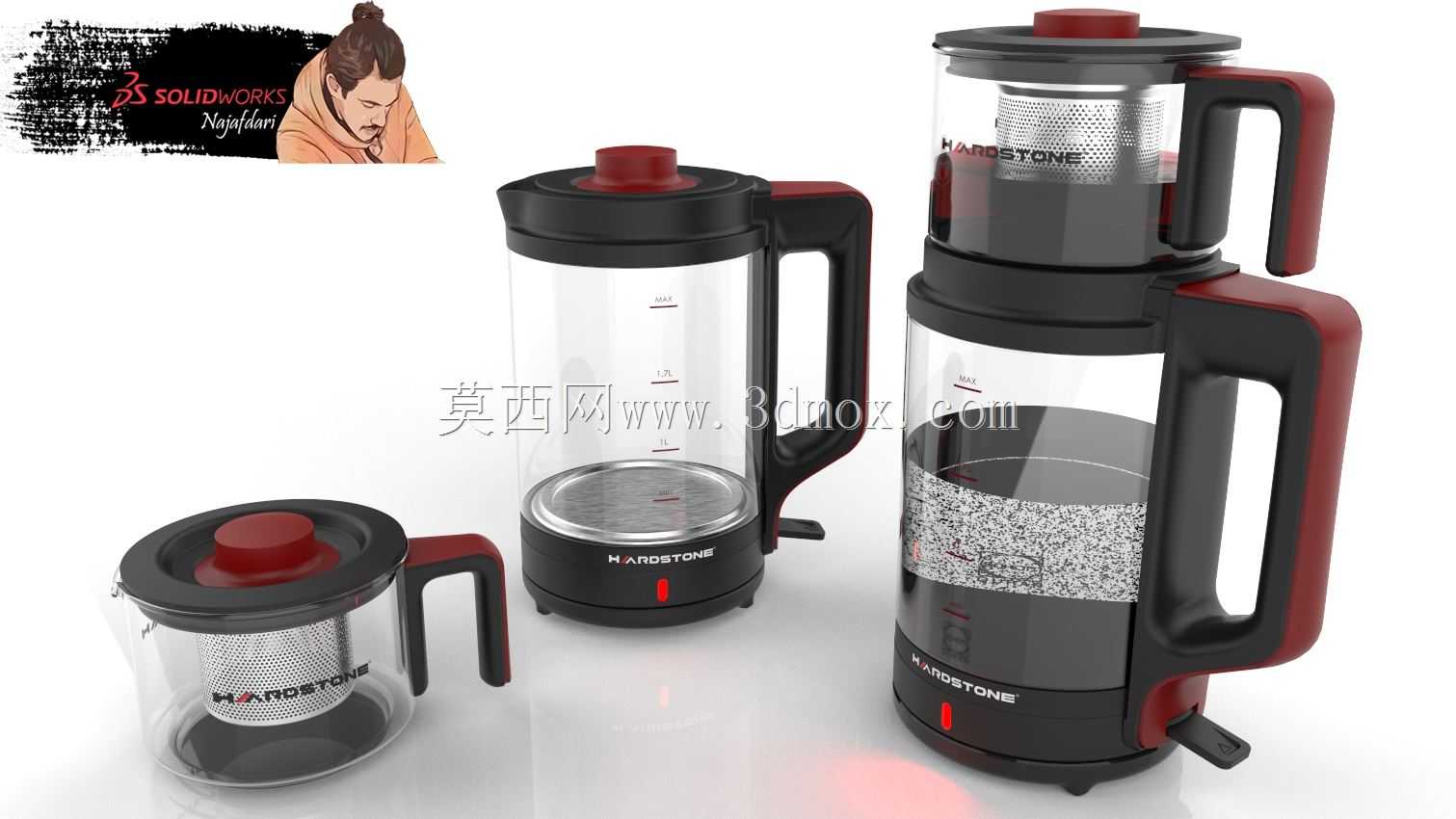

　　设计思路上，整体外观采用黑红撞色的配色方案，底座、把手、壶盖的塑料结构件采用哑光磨砂PP材质，不易残留指纹与水渍，日常清洁仅需用湿抹布擦拭即可；玻璃壶身与不锈钢内胆均可直接用水冲洗，所有与水、茶汤接触的部件均做了圆角过渡处理，无清洁死角，避免长期使用后茶垢残留。结构装配层面，所有塑料件之间采用卡扣加少量螺丝的固定方式，后期维修拆卸无需特殊工具，耦合器、发热盘等易损件均采用通用标准件，损坏后可直接替换同规格配件，无需整体报废。壶身底部设置的一圈硅胶防滑圈，既可以缓冲玻璃壶身与底座接触时的冲击力，也可以增加壶身与桌面之间的摩擦力，倾倒时不会出现壶身滑动移位的情况。

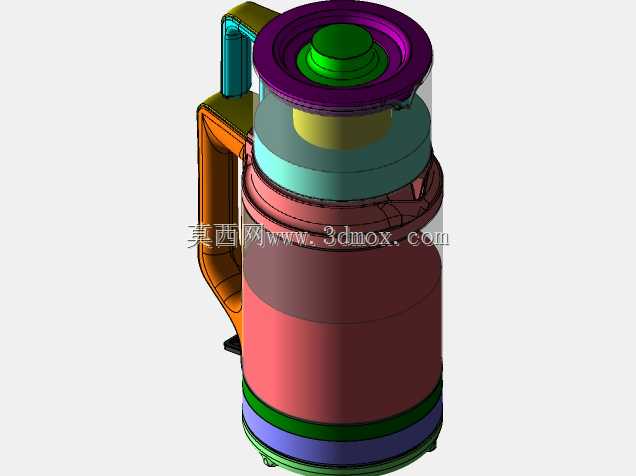

　　从结构设计的工程细节来看，玻璃壶身与底部塑料底座的连接位置采用食品级硅胶圈做密封处理，密封压缩量控制在1.2mm，既可以保证煮沸状态下不漏水，也不会因为压缩量过大导致玻璃壶身承受额外的装配应力，避免冷热交替过程中玻璃开裂的风险。把手与壶身的连接采用两个不锈钢嵌件作为受力结构，嵌件在塑料件注塑过程中直接预埋，连接强度可承受满水状态下5倍重量的拉力载荷，长期使用不会出现把手松动脱落的问题。滤茶内胆的提手采用可折叠结构，收纳时可完全贴合内胆上沿，不会与壶盖产生干涉，提起时可直接将内胆从壶中取出，实现茶水分离，避免茶叶长时间浸泡导致茶汤过浓发苦。
