汽车转向操控盘结构设计

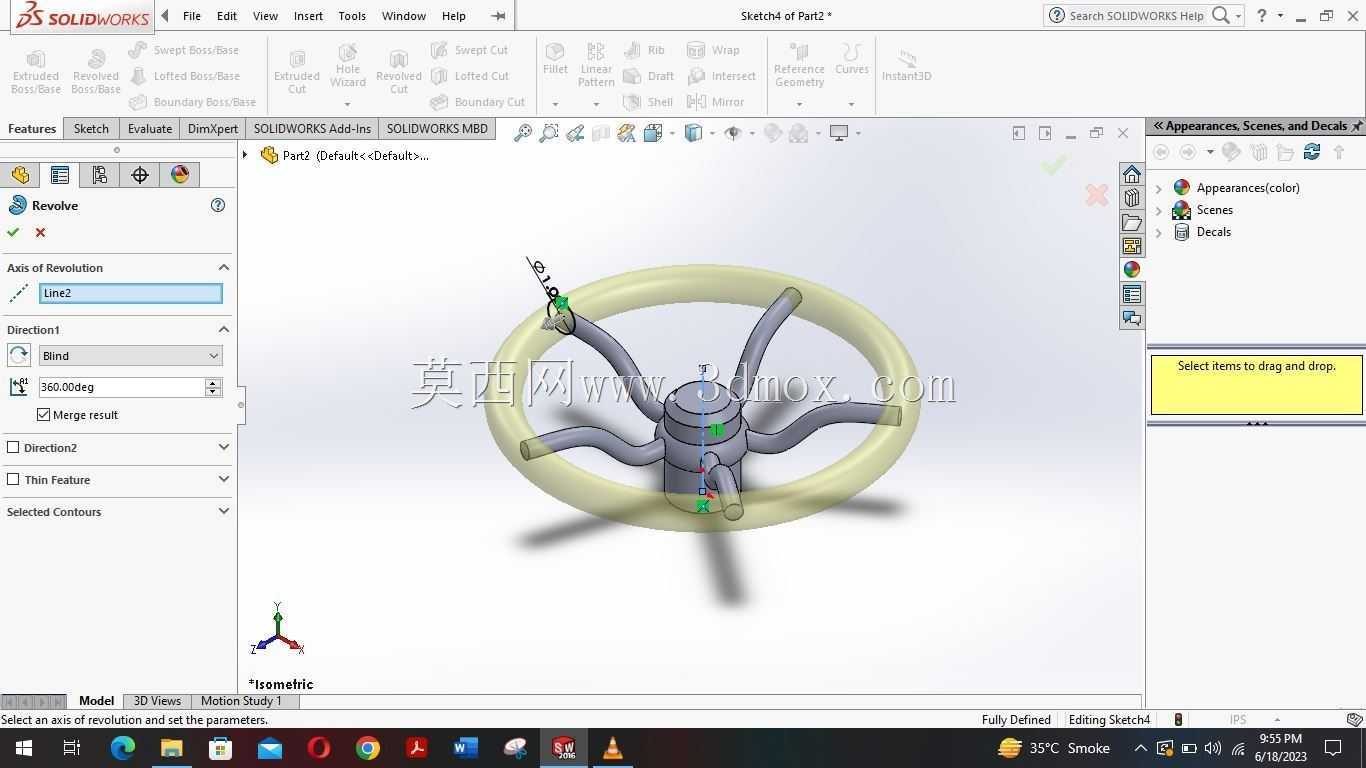

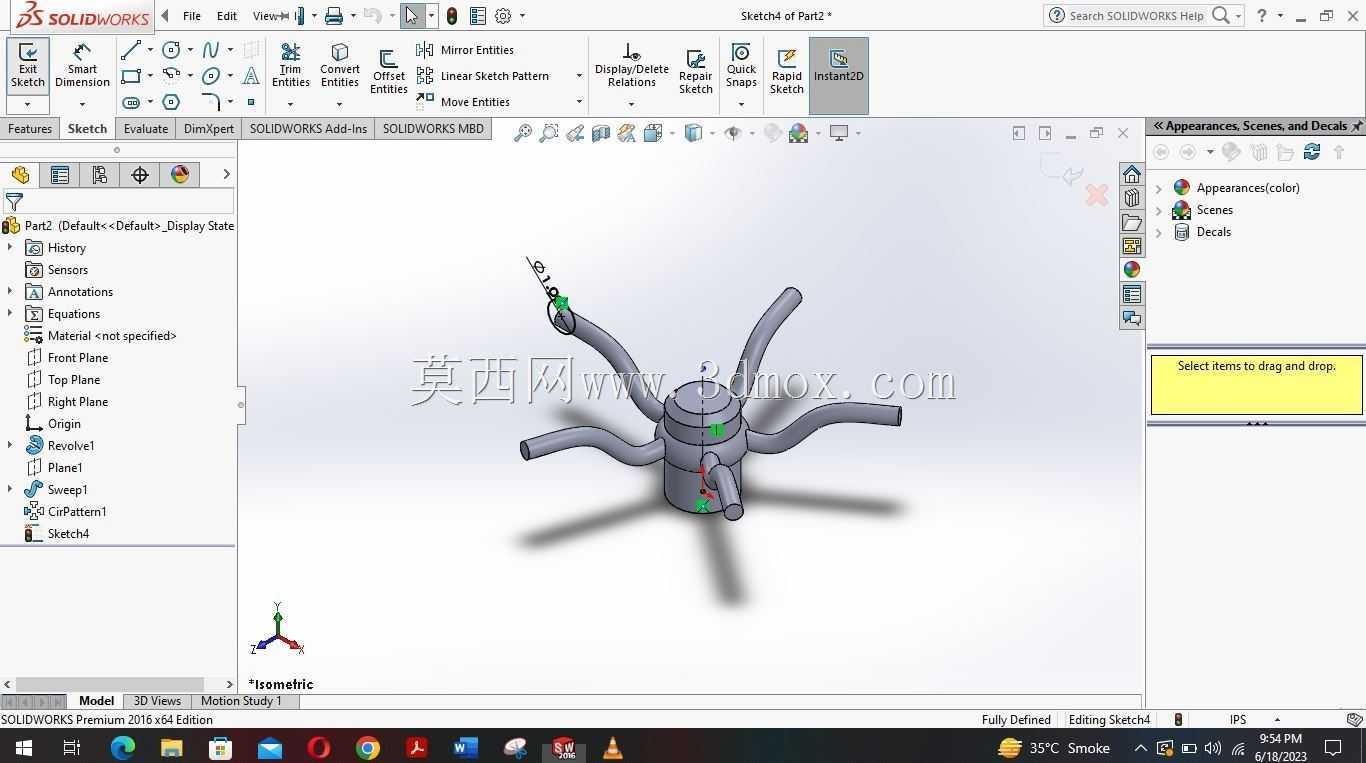

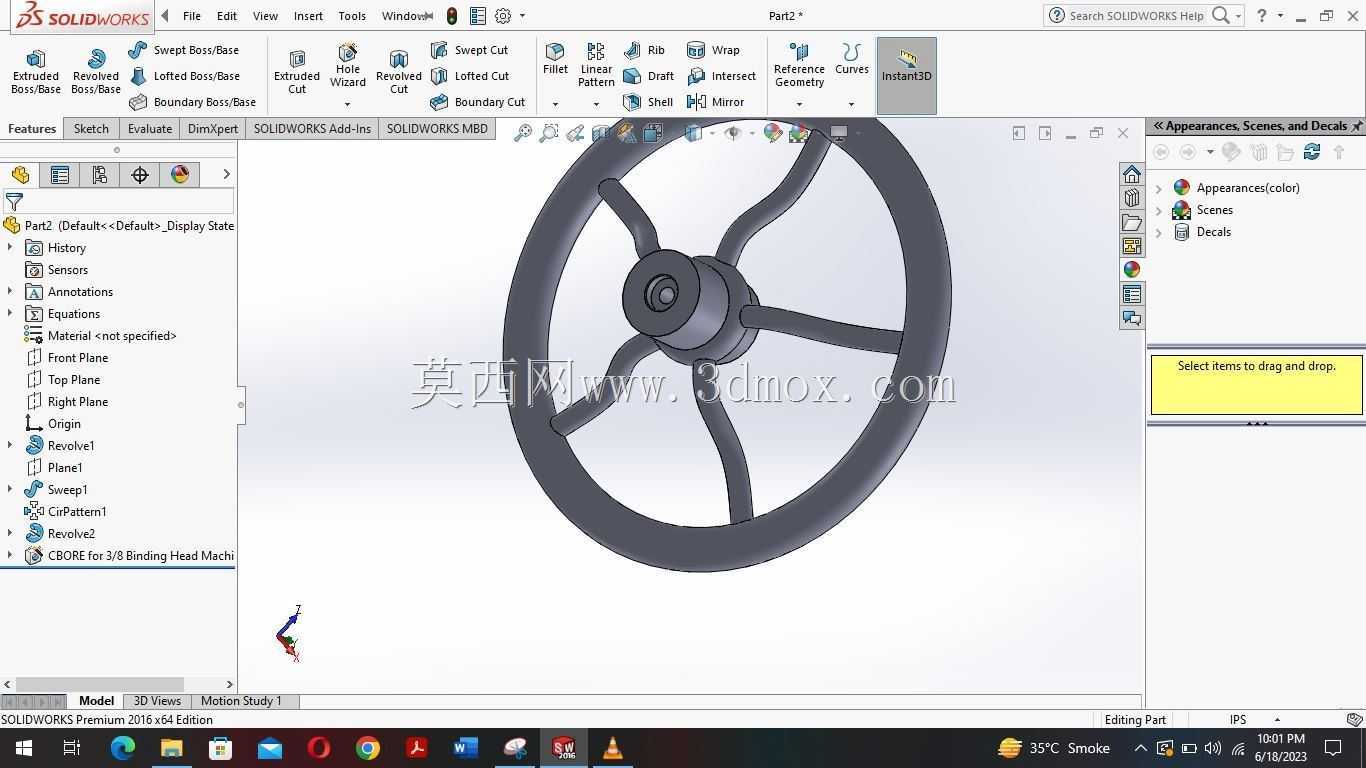

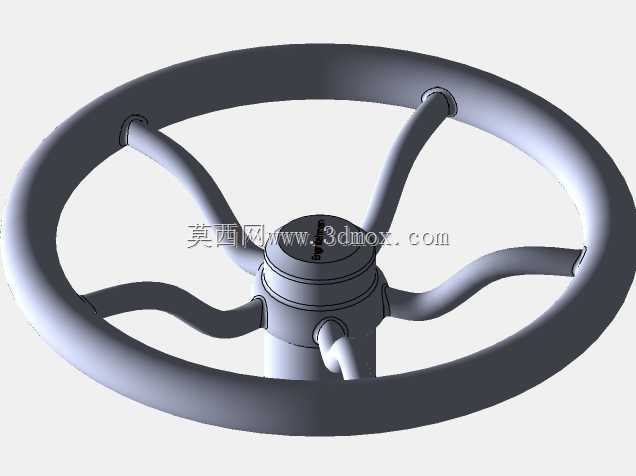

　　在整车底盘操控系统的开发流程中，转向盘是驾驶员与车辆之间最直接的人机交互部件，它的结构合理性直接关系到转向操作的手感、行驶安全以及座舱内部的布置协调性。这套转向盘结构采用经典的五辐支撑布局，环形轮圈通过五根均匀分布的辐条与中央轮毂连接，辐条从中心向外呈流畅的弧形延展，既没有生硬的直角转折，也不存在多余的凸起结构，整体轮廓贴合人手抓握时的施力路径。从实际装车场景来看，这类转向盘可适配轻型乘用车、场地作业代步车以及小型工程巡检车辆的转向系统，驾驶员在直线行驶、弯道转向以及低速挪车时，都可以通过轮圈传递的反馈感知前轮转向角度，五根辐条之间留出的镂空区域也为手部快速换位抓握提供了充足空间，在连续打方向的操作过程中不会出现辐条卡手的问题。

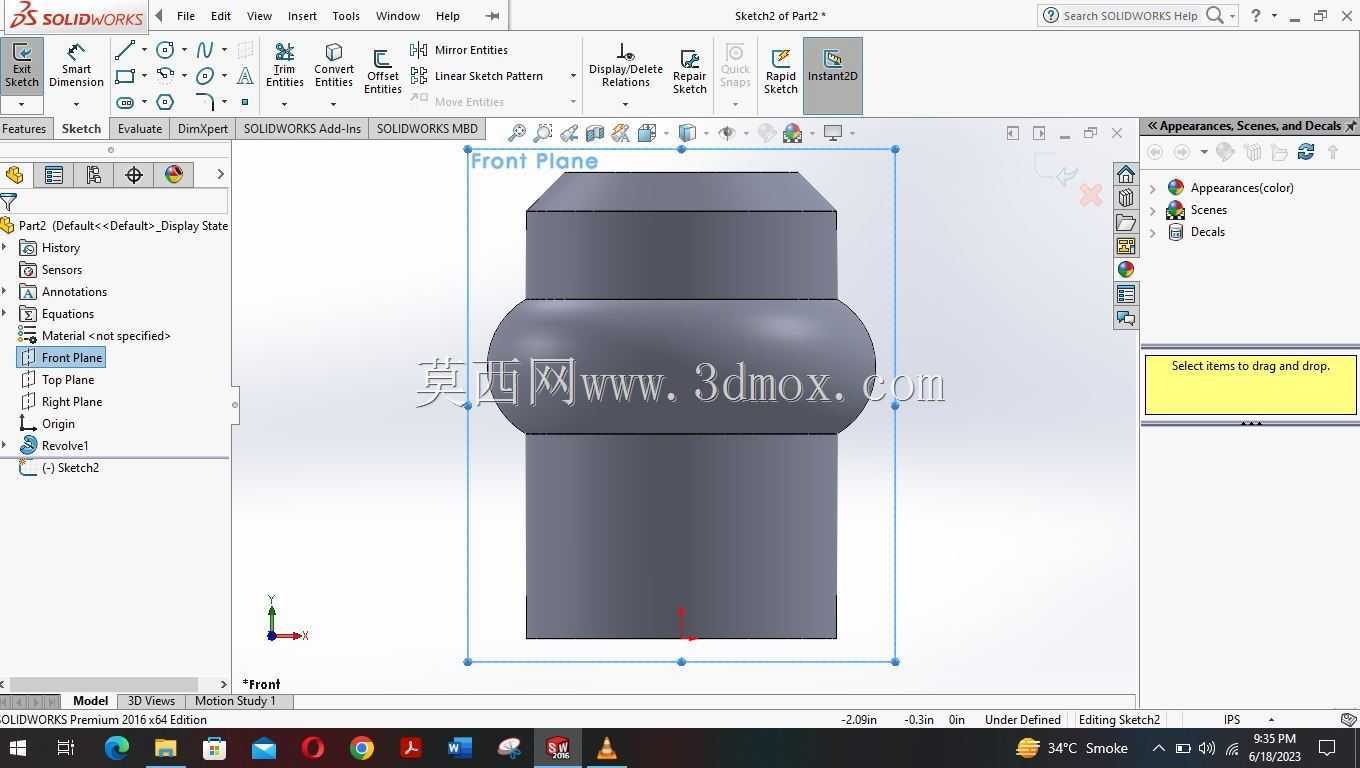

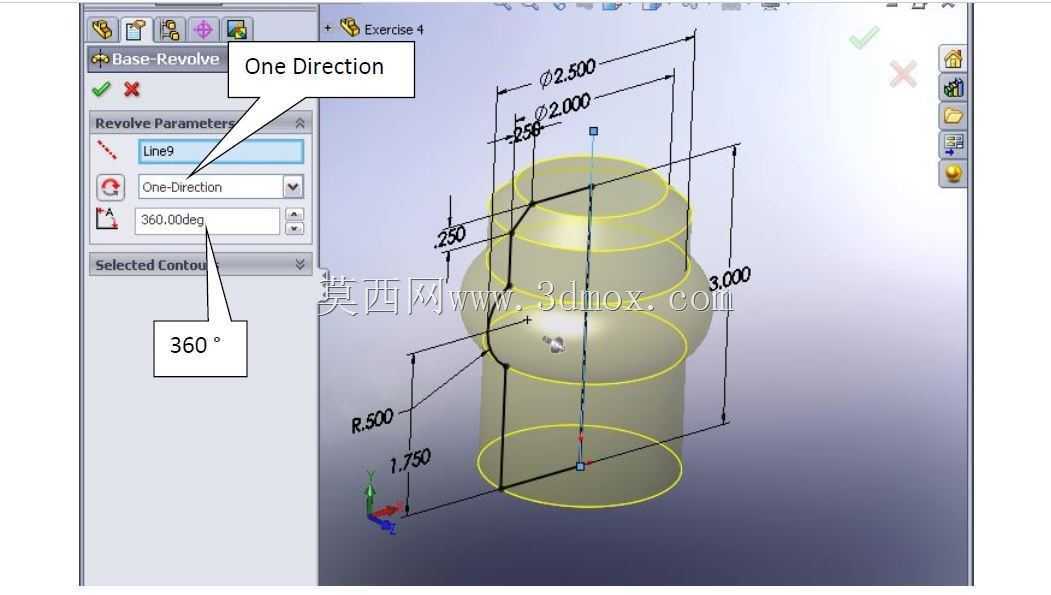

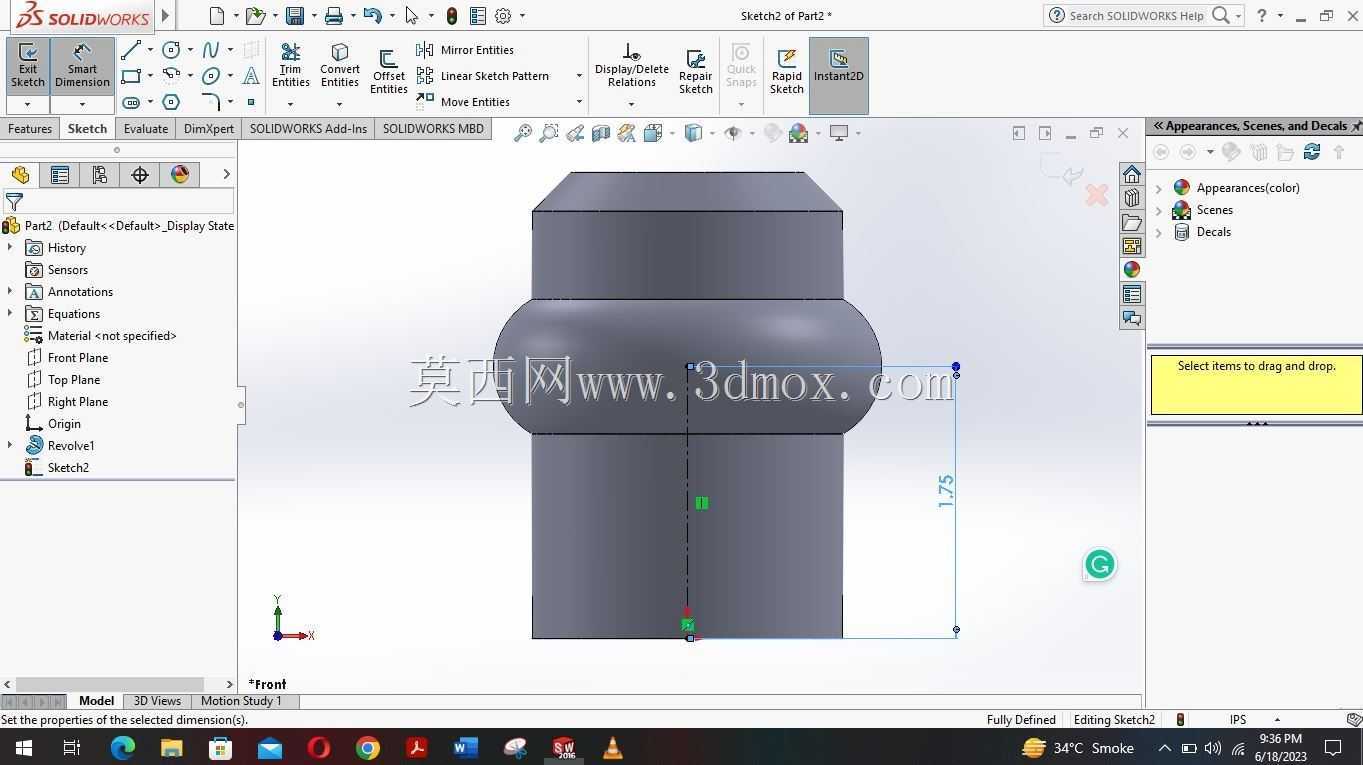

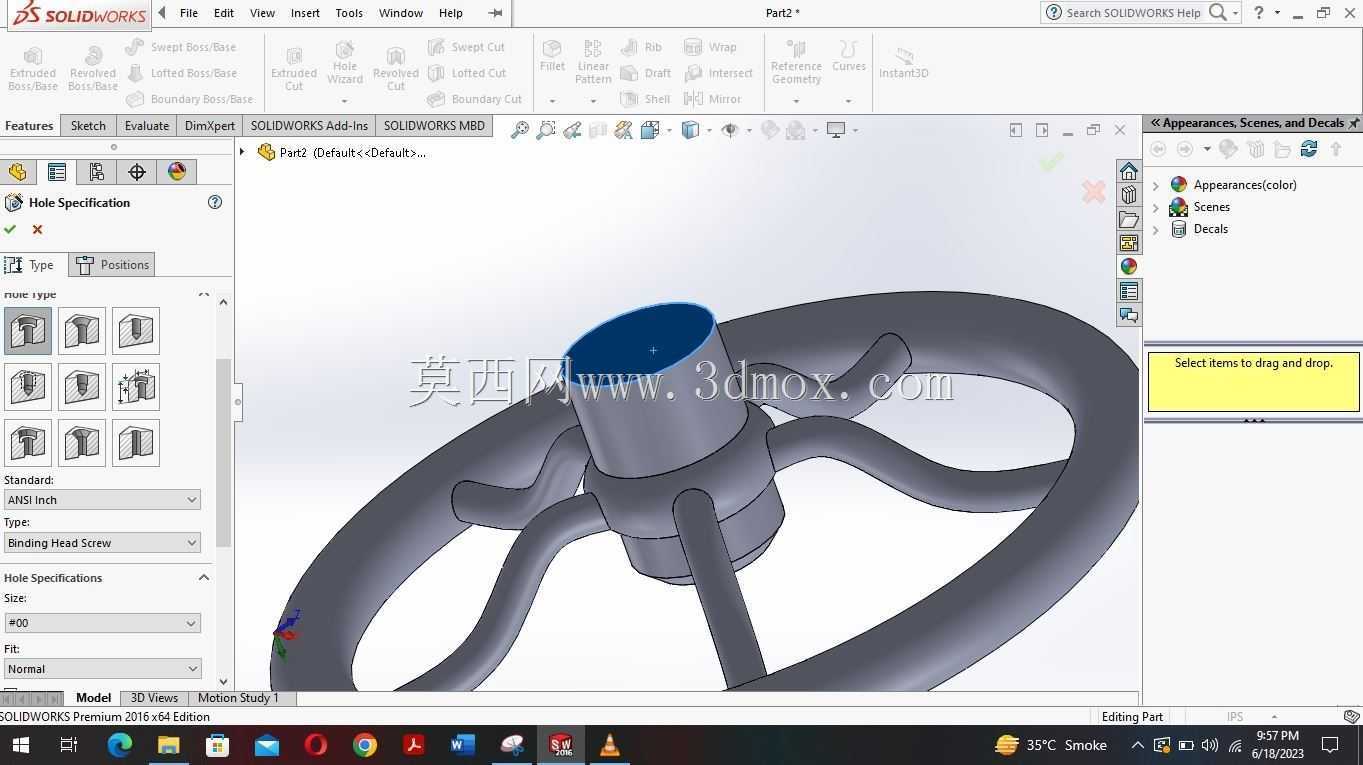

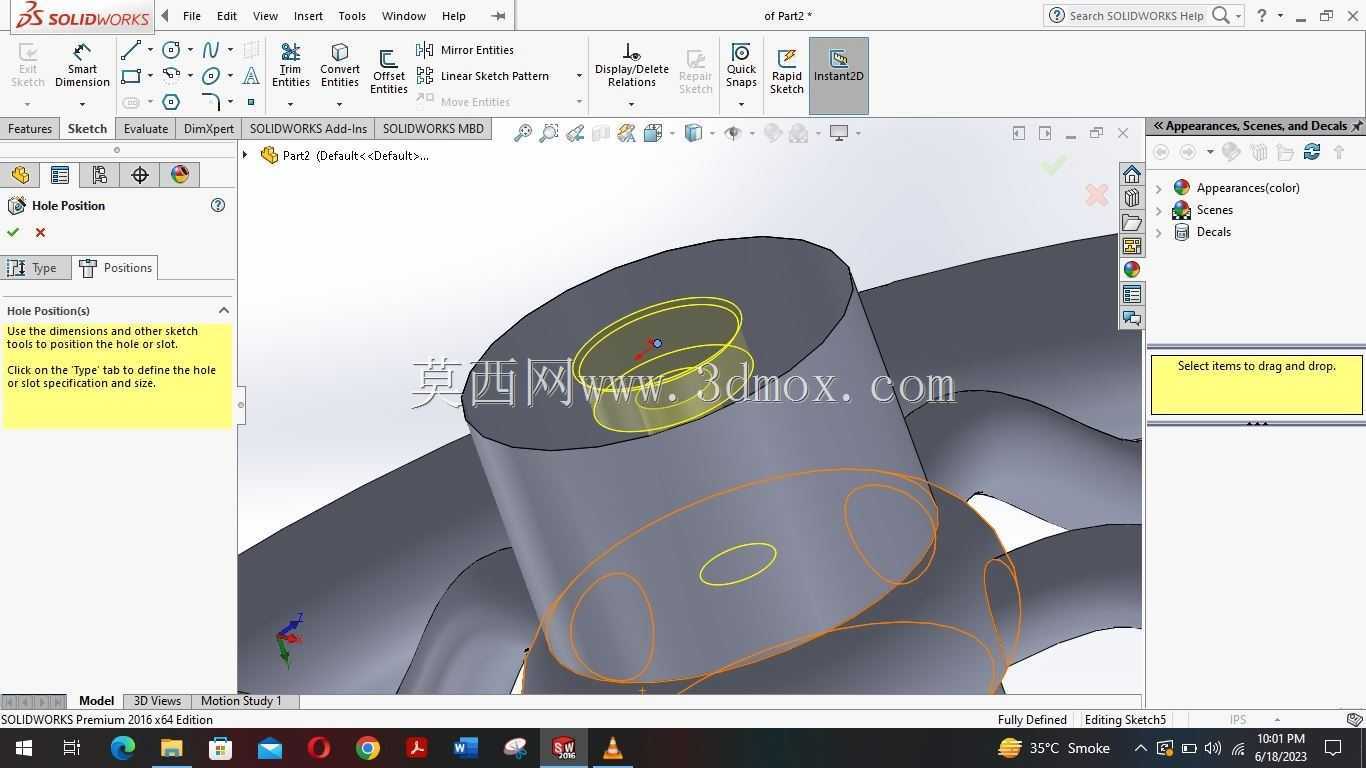

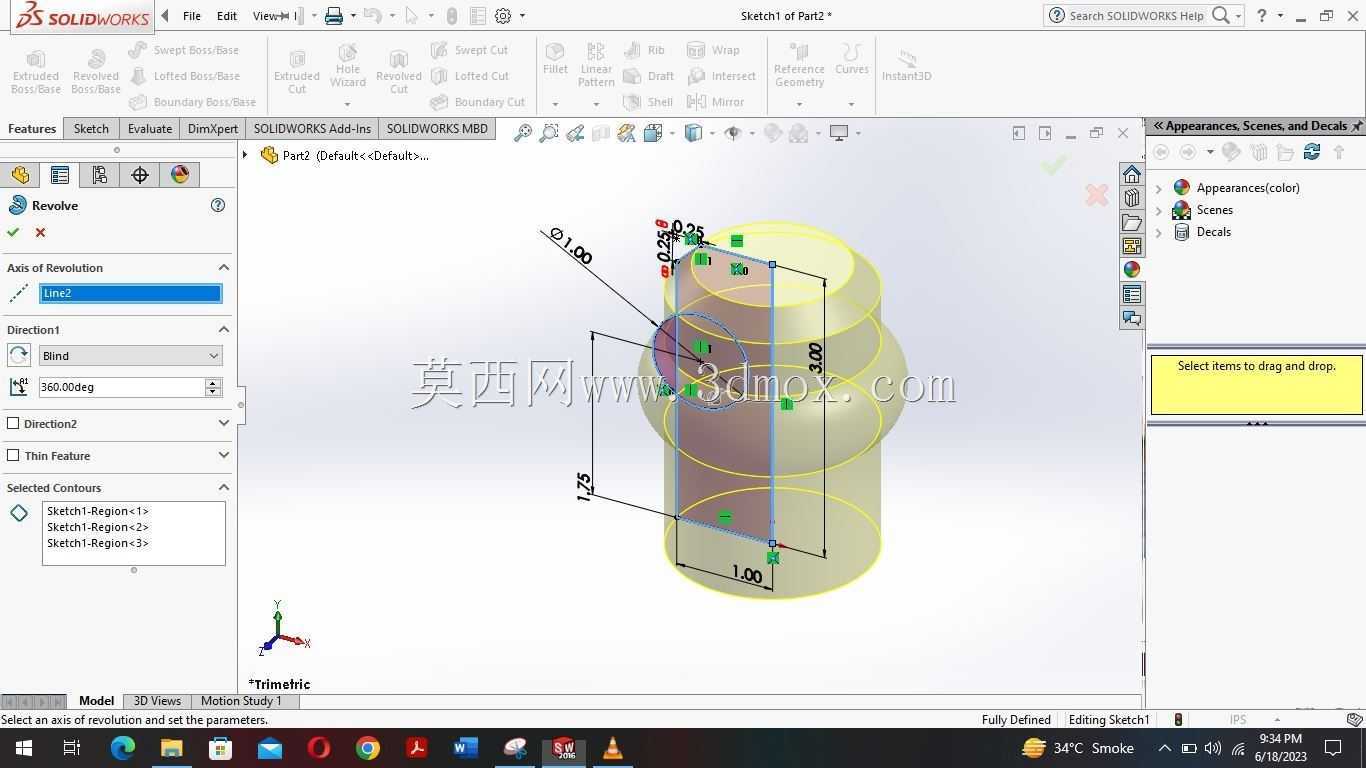

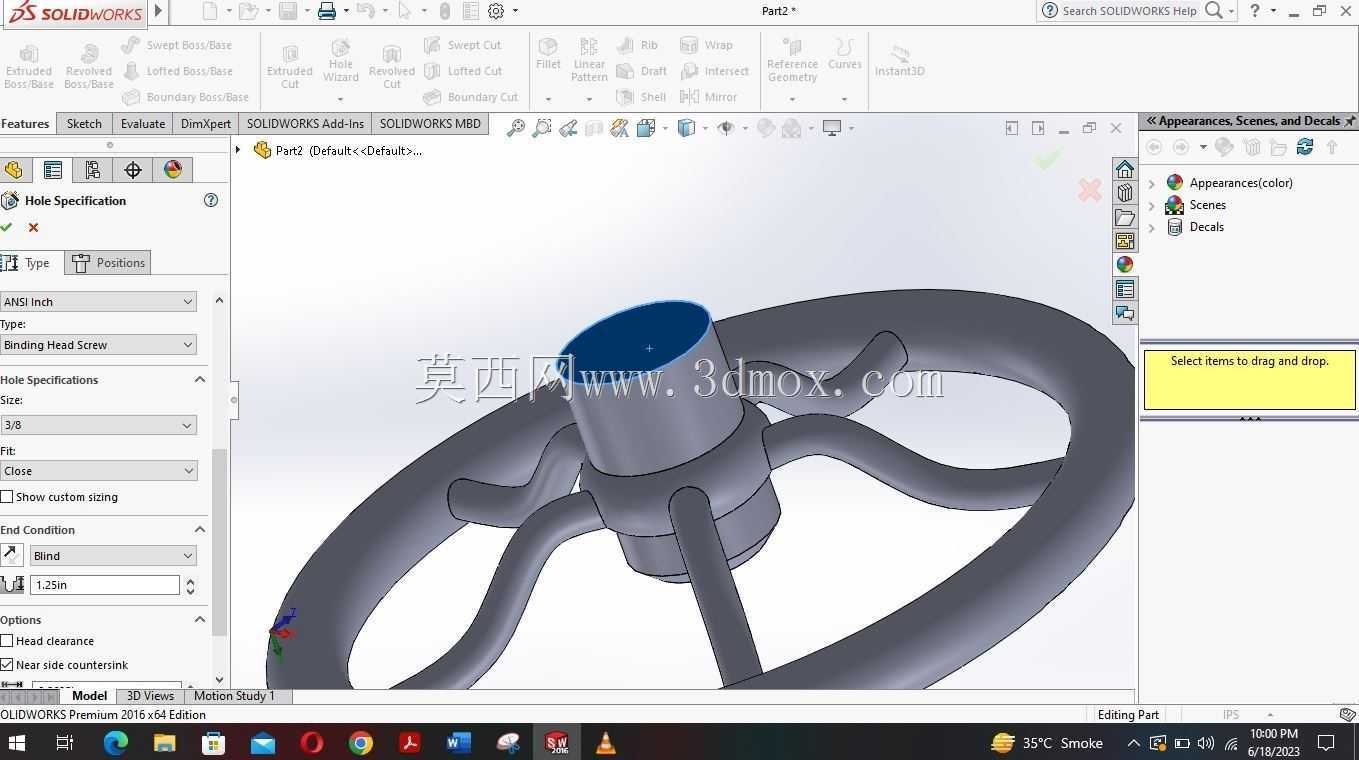

　　结构设计阶段首先要确定的是中央轮毂的安装边界，轮毂中心预留的轴孔与转向柱输出轴形成配合，孔位周边的实体区域做了加厚处理，用来承受转向过程中传递的扭矩，避免长期交变载荷下出现连接松动。轮毂与辐条的衔接位置采用平滑过渡的曲面造型，没有出现截面突变的情况，这种处理方式能够有效分散应力集中点，当驾驶员紧急打方向施加较大握力时，载荷可以顺着辐条的曲面均匀传递到整个轮圈，不会在衔接位置出现应力过载的隐患。轮圈部分采用等截面的环形闭环结构，截面尺寸按照人手抓握的握持直径设定，外层后续可包覆防滑橡胶或者发泡材质，内部的支撑骨架保证轮圈在受到侧向挤压时不会发生明显变形，即便遇到突发碰撞情况，环形结构也能通过自身的形变吸收部分冲击能量。

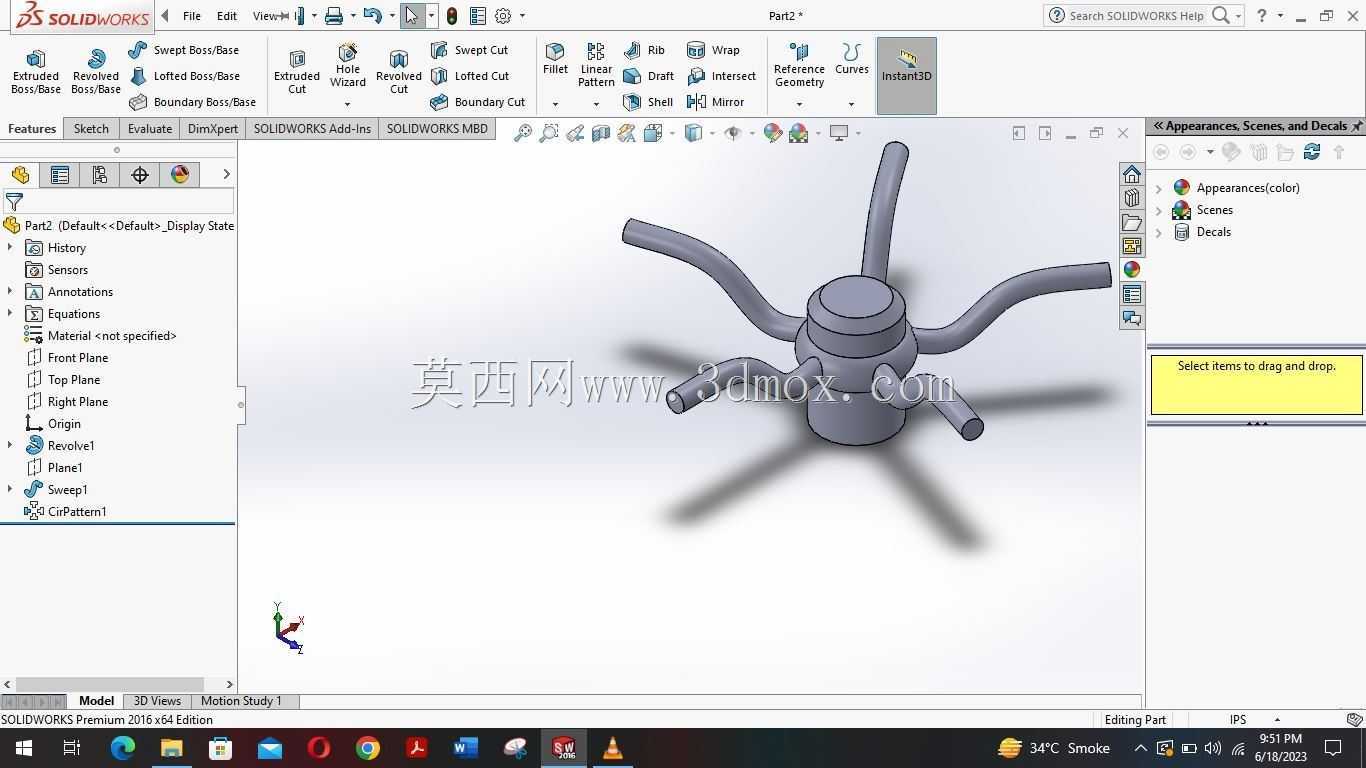

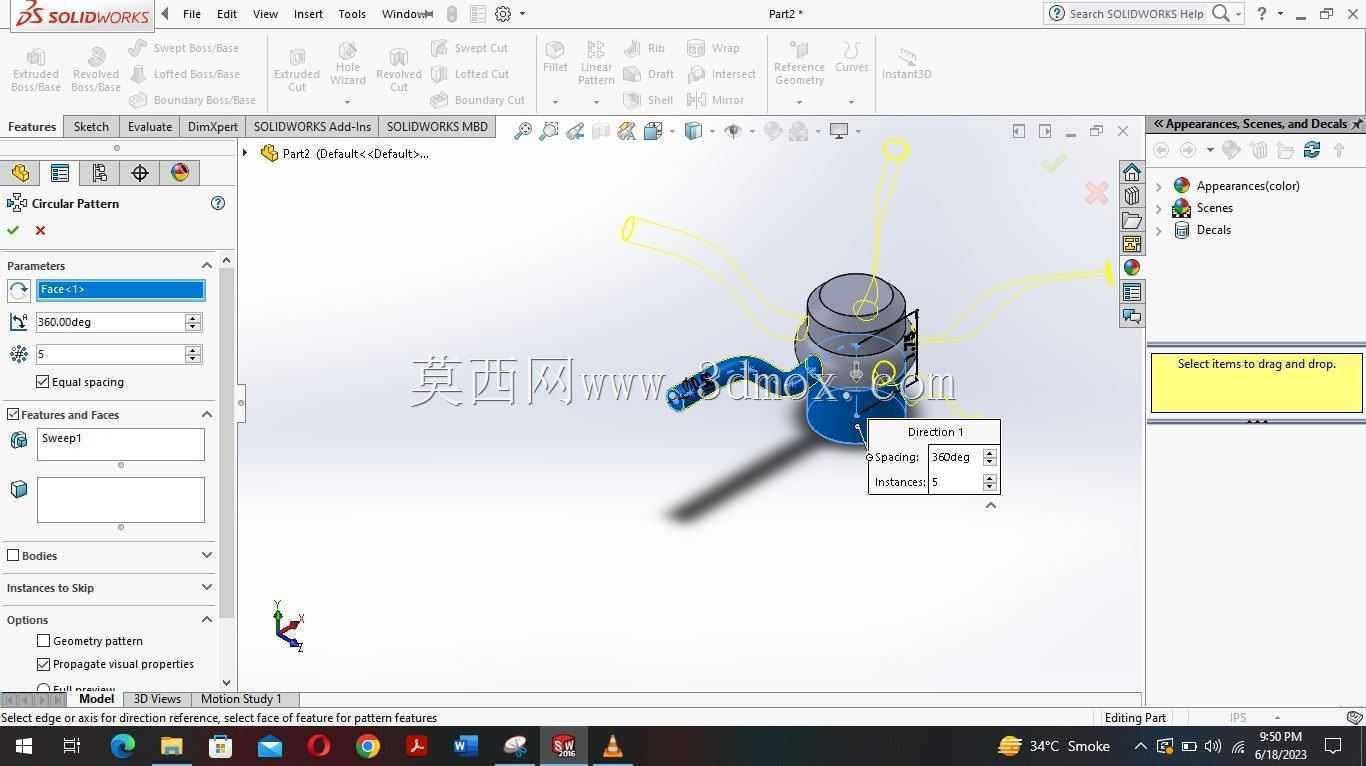

　　从安装匹配的角度考量，转向盘整体的轴向厚度需要和转向柱的安装高度相适配，中央轮毂的后端端面要与转向柱的安装法兰完全贴合，连接紧固件的沉孔深度提前在建模阶段预留到位，保证装配完成后紧固件端面不会突出轮毂表面，后续安装安全气囊模块或者多功能按键面板时，中央区域的平整面可以直接作为安装基准。五根辐条的分布角度经过对称排布，相邻两根辐条之间的夹角保持一致，这种对称布局让转向盘在旋转到任意角度时，整体的质量分布都处于均衡状态，高速行驶时不会因为动不平衡产生方向盘抖动的问题。辐条的截面宽度从轮毂位置向轮圈方向逐渐收窄，既保证了中心连接区域的结构强度，也让外侧轮圈位置的辐条不会过度占用抓握空间，驾驶员的手指可以自然搭在辐条之间的镂空位置，长时间握持也不容易产生疲劳感。

　　在整车总布置的校核环节，转向盘的外圆直径需要和座舱腿部空间、仪表台的安装位置做干涉检查，模型中环形轮圈的外轮廓尺寸按照常规小型车辆的操控空间设定，转动全程不会和仪表台下沿、驾驶侧门板以及驾驶员腿部发生碰撞。转向盘后方的转向柱护套、组合开关等部件的安装空间，也可以依托中央轮毂的轴向尺寸进行匹配，轮毂中心的配合孔公差按照转向轴的配合精度设计，保证装配后同轴度符合要求，车辆行驶过程中转向盘不会出现径向窜动。对于后期需要加装多功能按键的改装场景，辐条表面的平整区域也预留了按键安装的贴合面，不需要额外对支撑骨架进行切削加工，就能完成电控按键的固定布置。

　　从结构受力的实际工况分析，车辆在颠簸路面行驶时，路面的冲击会通过转向传动机构反向传递到转向盘上，五辐式的支撑结构相比三辐布局拥有更多的传力路径，反向冲击可以通过多根辐条共同分担，单根辐条承受的载荷更小，整体结构的抗疲劳寿命更长。轮圈的环形结构在受到正面冲击时，会先通过自身的弹性形变缓冲一部分冲击力，再将剩余载荷传递到辐条和中央轮毂，最终传导到转向柱上，这种逐级吸力的结构特性也能在碰撞事故中降低驾驶员手部受到的反冲伤害。建模过程中所有的曲面衔接都保持连续光顺，不存在尖锐的棱角，既满足后续模具成型的工艺要求，也避免了操作过程中尖锐边角划伤驾驶员手部的风险。整套结构没有设置多余的复杂特征，所有的几何形状都服务于转向操控、安装固定以及安全防护的核心功能，在满足结构强度要求的前提下尽可能控制整体重量，降低转向系统的转动惯量，让驾驶员的转向操作更加轻便灵活。
