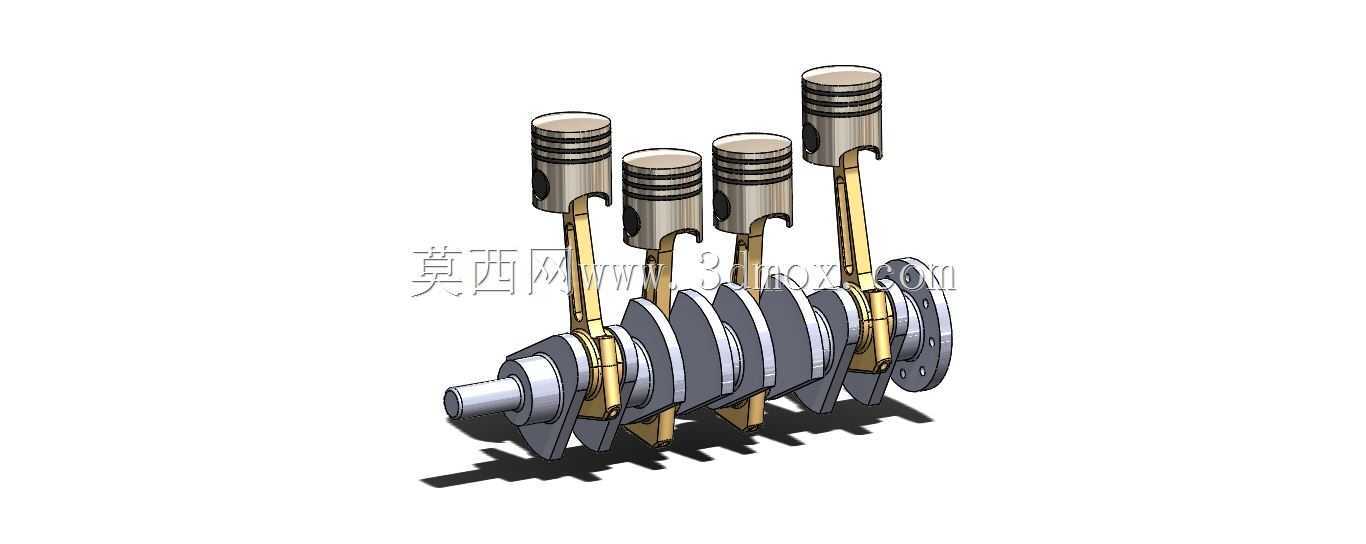

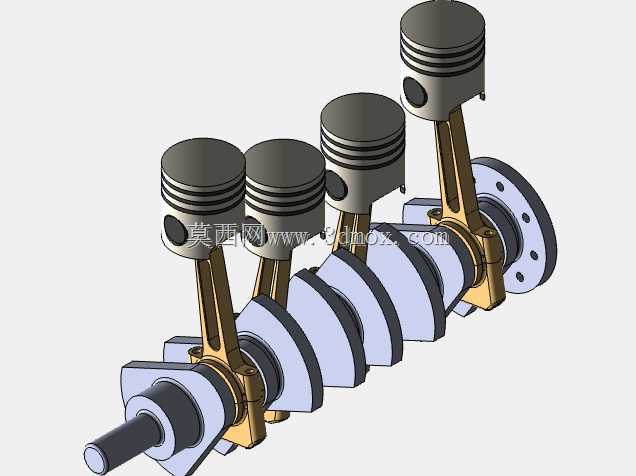

这套直列四缸内燃机核心运动总成,完整还原了量产乘用车动力单元中曲柄连杆机构的装配关系与运动逻辑,覆盖活塞、活塞环、活塞销、连杆、曲轴五大核心运动件,可直接用于汽车动力总成研发阶段的结构校核、运动干涉验证以及教学场景下的内燃机工作原理演示。
从实际装车边界来看,该总成对应主流1.5L-2.0L排量自然吸气或小排量涡轮增压直列四缸机型的核心尺寸区间:曲轴采用全支承四缸机典型布置,五道主轴颈沿轴向均匀分布,四个连杆轴颈按1-3-4-2的点火顺序错开180°相位布置,整机轴向长度控制在400mm-450mm区间,曲轴回转半径对应75mm-90mm冲程范围,活塞在上止点时顶部凸出曲轴箱结合面的高度匹配常规燃烧室深度,连杆中心距普遍在140mm-160mm之间,整套总成装入缸体后,径向运动边界与缸筒内壁保留0.02mm-0.04mm的标准配缸间隙,连杆大头在曲轴回转过程中与缸体下部曲轴箱的避让间隙完全符合量产机型的设计规范,不会出现运动磕碰。

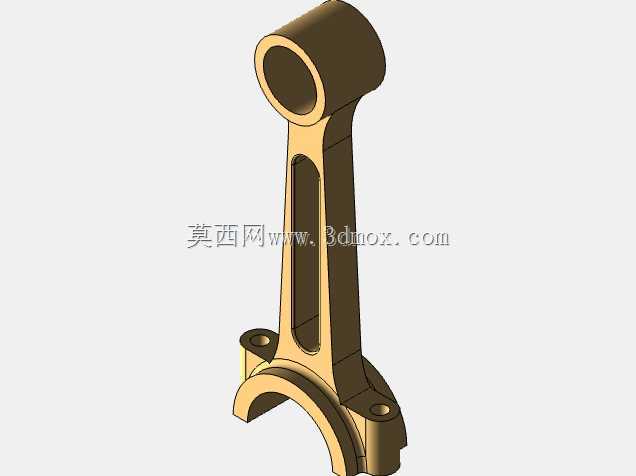

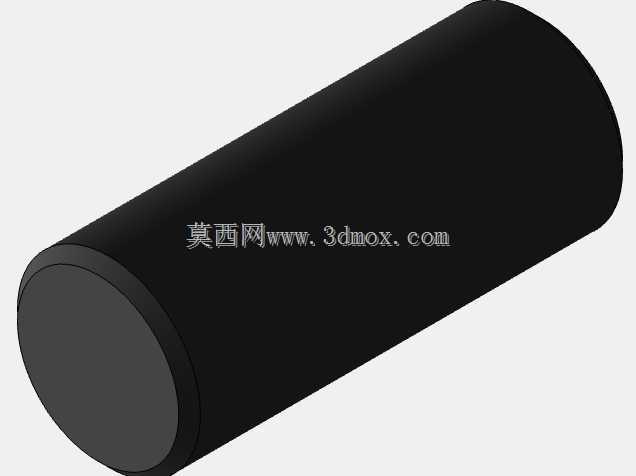

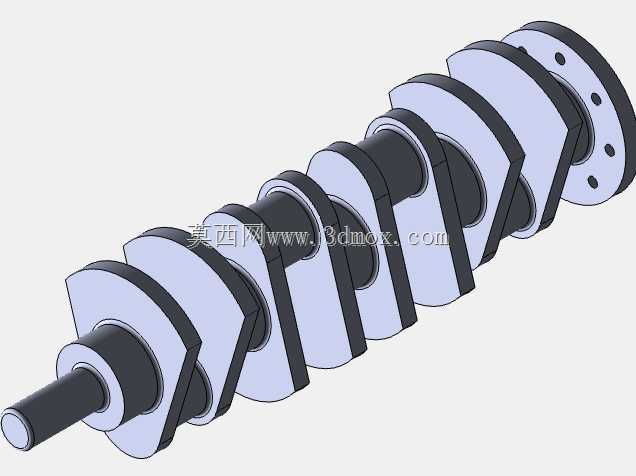

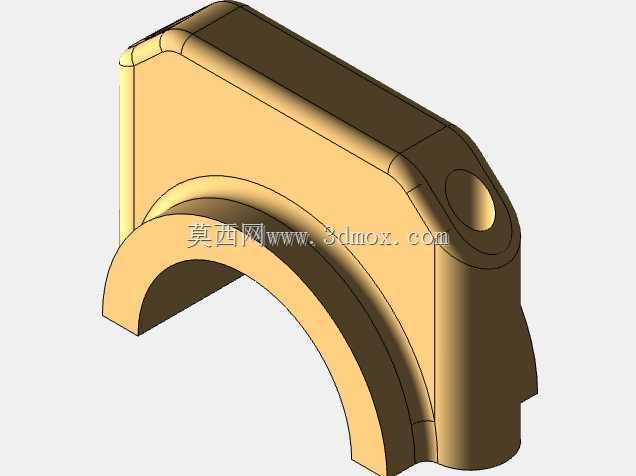

设计层面优先保障运动学逻辑的准确性:活塞部分采用汽油机典型的三道环槽结构,顶部两道为气环,负责密封燃烧室高温高压燃气,底部一道为油环,用于刮除缸壁多余润滑油;活塞销采用全浮式装配结构,销座两端预留卡环安装槽,工作状态下活塞销可在连杆小头衬套与活塞销座内同步小幅转动,磨损分布更均匀。连杆采用胀断式工艺对应的分体大头结构,杆身做了工字形截面优化,在保证往复运动刚度的前提下尽可能降低轻量化质量,小头端集成衬套压装位,大头端配对连杆轴瓦,螺栓孔位完全对应量产连杆的紧固力矩分布要求。曲轴部分前端预留皮带轮、正时齿轮安装轴颈与键槽,后端预留飞轮连接法兰与油封配合轴颈,曲柄臂两侧整合平衡重结构,用于抵消活塞连杆往复运动产生的一阶、二阶惯性力,四缸机特有的180°曲拐布置可以实现一阶惯性力的完全自平衡,仅需平衡二阶往复惯性力即可满足整机NVH设计要求。
在工程应用场景中,该总成可直接用于三个方向的验证工作:其一为运动仿真前置建模,可直接导入多体动力学软件,添加活塞与缸壁的接触约束、曲轴主轴颈与缸体主轴承座的旋转约束、连杆大小头的转动副,模拟不同转速下的活塞加速度曲线、连杆受力载荷、曲轴扭矩输出波动,为后续曲轴疲劳强度校核、连杆轻量化优化提供基础装配模型;其二为教学实训演示,剖视装配状态下可以直观展示四缸机进气、压缩、做功、排气四个冲程的交替过程,清晰呈现曲轴转两圈、各缸依次完成一个工作循环的动力输出原理,相比二维原理图更具空间辨识度;其三为周边配套部件的适配设计,工程师可以基于该总成的外形边界,反向设计缸体水套、油道、主轴承盖、活塞冷却喷嘴等外围结构,确保所有固定件与运动件之间预留足够的安全间隙,避免高速运转下出现碰撞干涉。
整套模型的装配逻辑完全遵循实际发动机的装配工序:先将活塞环按开口错开120°的要求装入活塞环槽,活塞销压入连杆小头后穿入活塞销座,两端装入卡环轴向限位,连杆大头从缸体下部穿入后与对应连杆轴颈配对,装入轴瓦后拧紧连杆螺栓,最后将曲轴整体落入缸体主轴承座,盖上主轴承盖完成紧固,所有配合面的尺寸公差、装配间隙都符合量产汽油机的设计规范,没有出现结构矛盾或运动死点。
