内燃机活塞环与活塞销配套组件

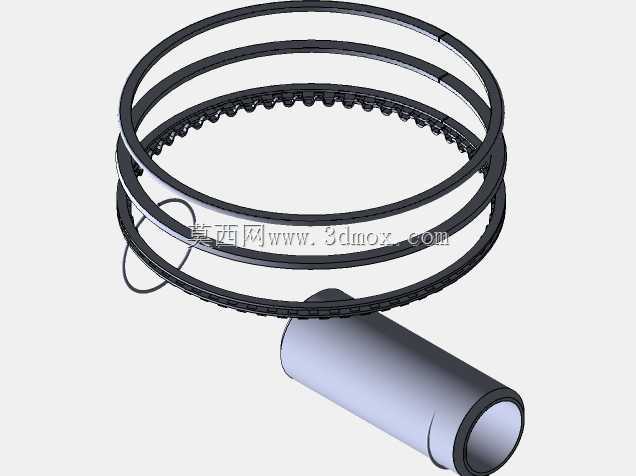

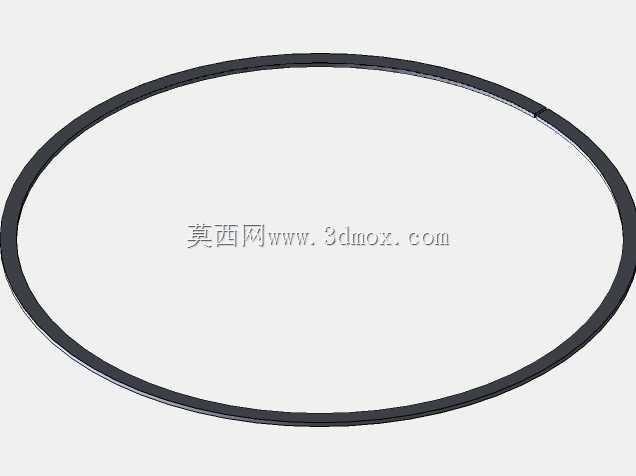

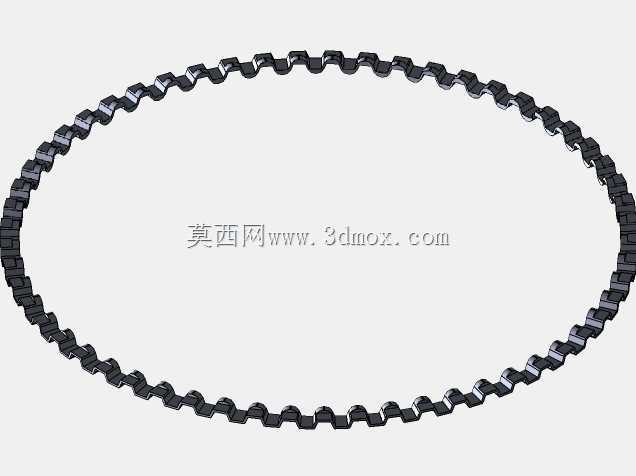

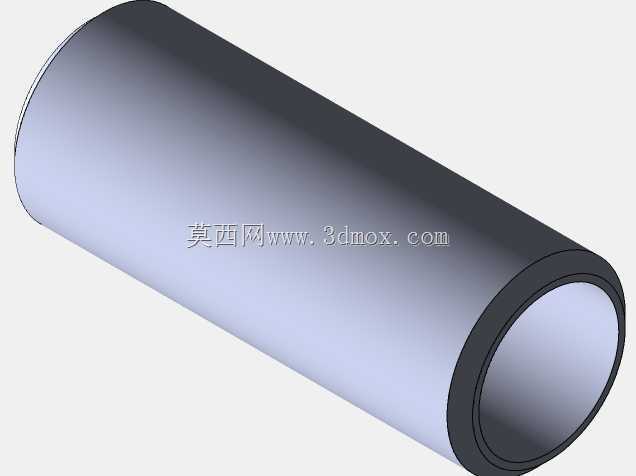

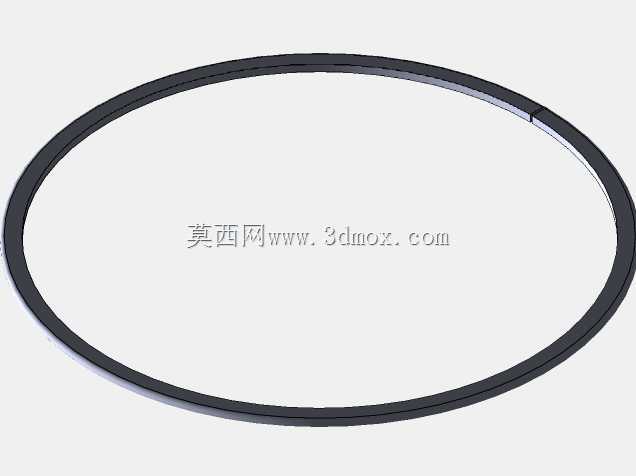

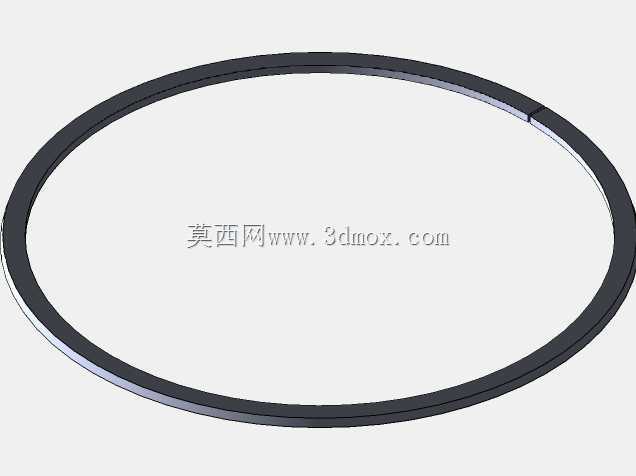

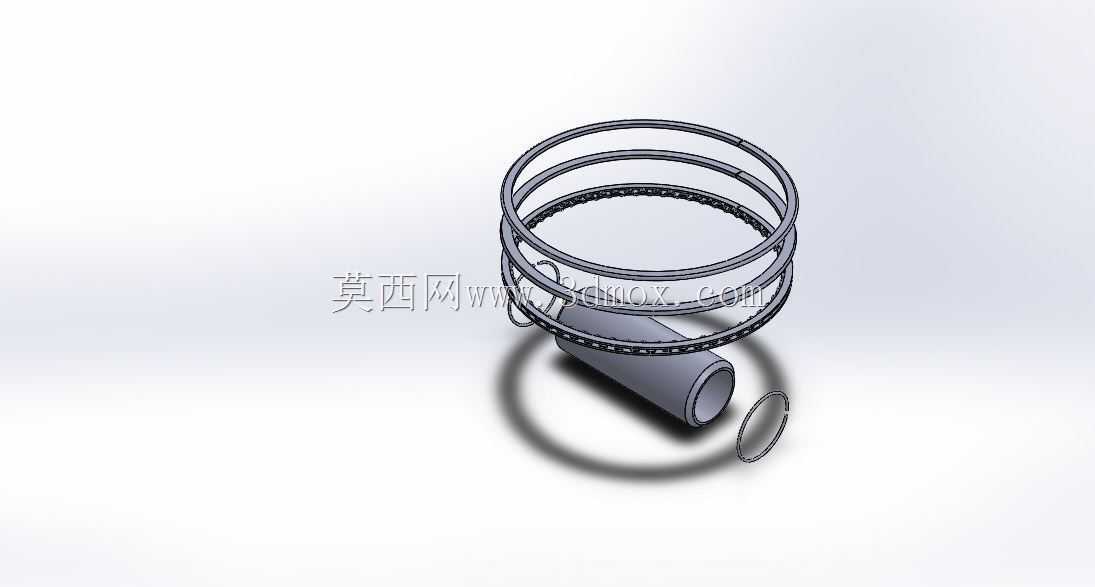

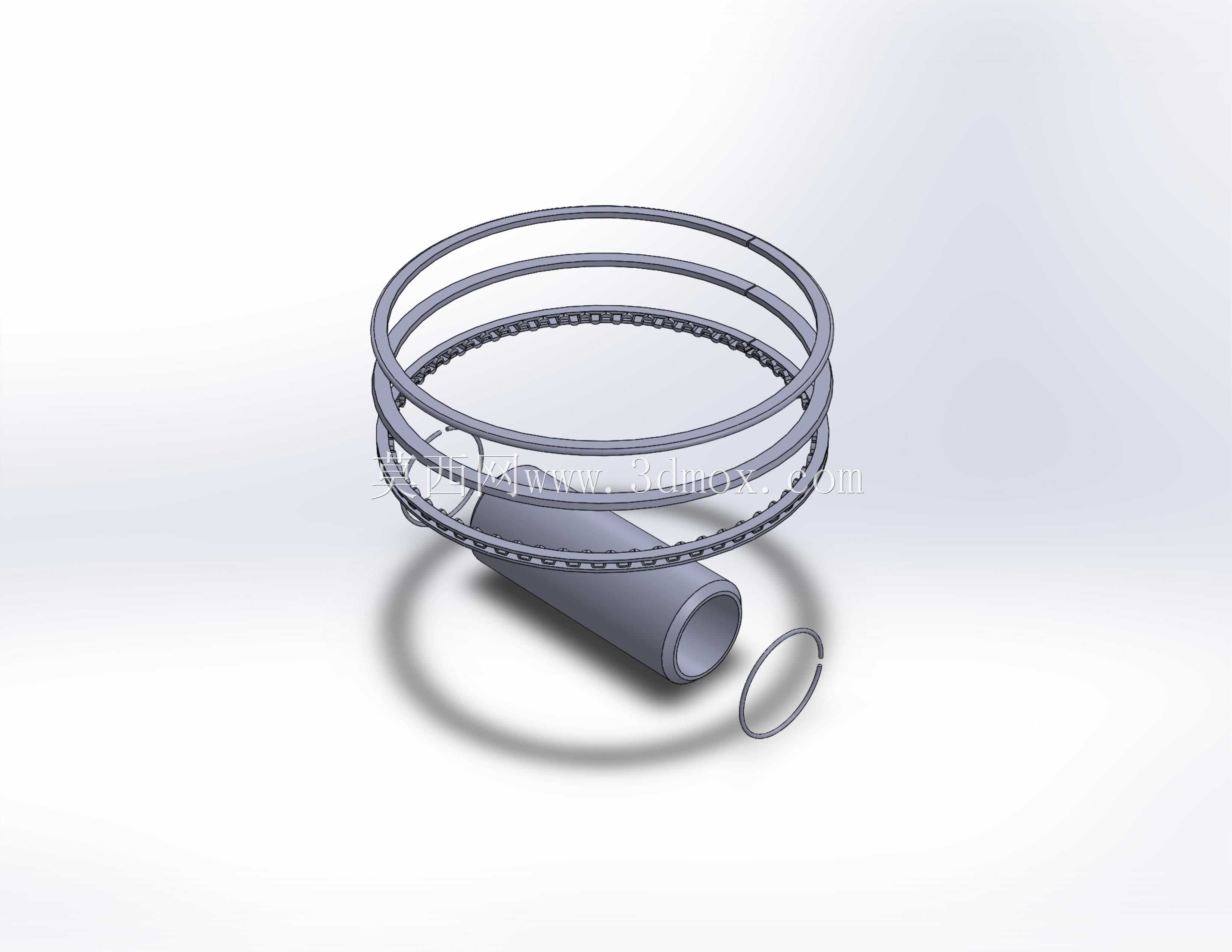

　　这套组件的建模工作，最先要厘清的是装机后的配合边界：活塞销穿入活塞销座孔之后，两端不能和缸套内壁发生刮蹭，活塞环装入环槽后，环的径向厚度要保证环外圆在自由状态下略大于缸径，装入缸筒后靠自身弹力贴紧缸壁，同时环的开口间隙要预留热膨胀余量，避免发动机工作温度升高后环体伸长卡死在缸内。实际车间装机时，活塞环分气环和油环两类，图中叠放的几道环各自承担不同职能：最靠近燃烧室的第一道气环直接接触高温燃气，要封住燃烧做功的高压气体，不让燃气窜入曲轴箱；下方的第二道气环辅助密封，同时刮除缸壁上多余的机油；最下方的油环带布油刮油结构，把缸壁飞溅上来的润滑油均匀涂布同时刮走多余机油，防止机油窜入燃烧室参与燃烧。活塞销作为连接活塞和连杆小头的核心传力件，

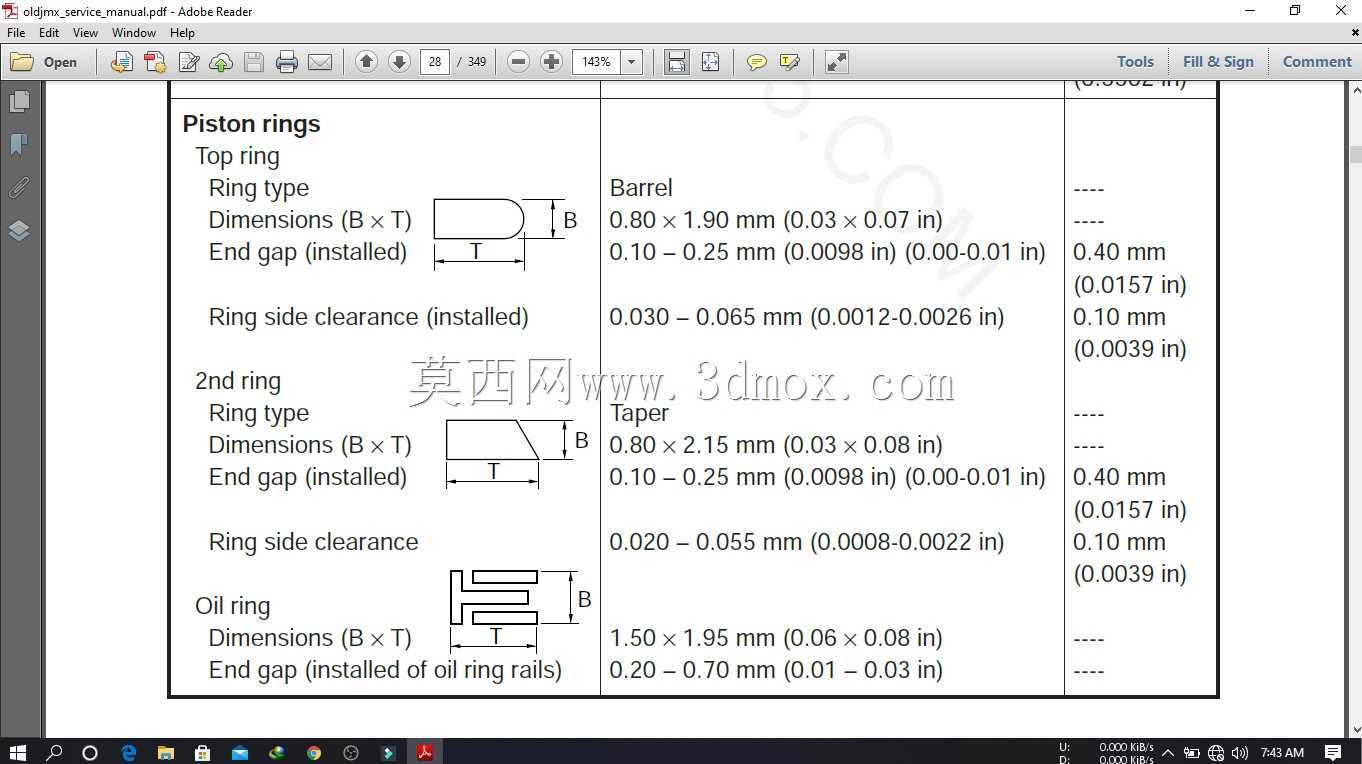

　　采用空心圆柱结构不是随意设计：空心构型在保证抗弯、抗剪强度的前提下，大幅降低往复运动质量，减小曲轴连杆机构运转时的惯性冲击，销的外圆表面和连杆小头衬套、活塞销座孔形成高精度间隙配合，多数中小功率内燃机采用全浮式销设计，发动机运转时销既可以在连杆衬套内转动，也能在活塞销座孔内小幅转动，让销的外圆磨损均匀分布，大幅延长使用寿命。建模过程中要核对的尺寸链环环相扣：活塞环的轴向高度必须和活塞环槽的槽宽匹配，预留合适的侧隙，侧隙过小环会被积碳卡滞在槽内失去密封能力，侧隙过大则会引发环在槽内轴向窜动，加剧泵油效应让机油消耗量飙升。环的开口端要做倒角处理，避免开口棱边刮伤缸套内壁的珩磨网纹，油环的回油孔位置要和活塞内腔的回油通道对齐，

　　刮下来的机油能顺着通道流回曲轴箱油底壳，不会在环槽内积存。从应用场景来看，这套组件不止适配常规车用四缸汽油机，小型通用汽油机、农用柴油机、固定式发电机组动力里的活塞连杆组，都要用到同原理的配套零件。做结构校核的时候，要模拟发动机爆压工况：做功冲程燃气压力作用在活塞顶面，推力通过活塞销传递给连杆，活塞环的密封面要能扛住数个兆帕的燃气压力不出现泄漏，环的材料多选用合金铸铁，表面做镀铬或者磷化处理，提升耐磨和抗咬合性能，活塞销则采用低碳合金钢渗碳淬火，外圆硬度高耐磨，芯部韧性好能承受冲击载荷，不会在交变载荷下发生断裂。装配顺序在三维模型里也要做工艺可行性校验：先把活塞环逐道卡入对应环槽，各道环的开口位置要互相错开指定角度，

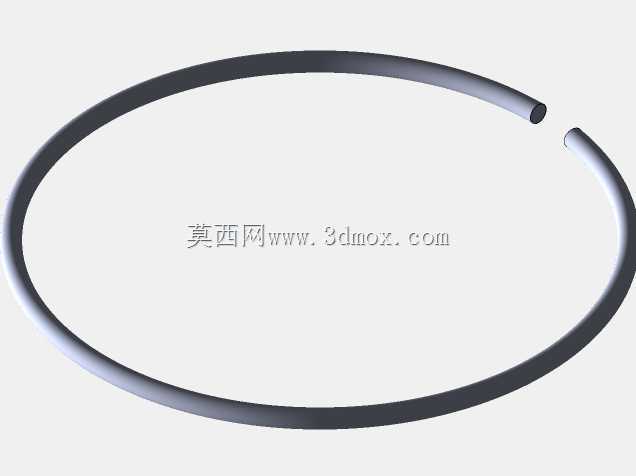

　　不能让所有开口对齐形成直通的漏气通道，之后把活塞预热或者将活塞销做冷缩处理，对准活塞销座和连杆小头的孔位压入销体，最后在销两端装入卡环，限制活塞销的轴向窜动，防止销从座孔滑出刮擦缸壁。模型里单独摆放的小环件，也对应了备件更换的实际工况：发动机大修时，只要缸套磨损量在允许范围内，更换全新活塞环就能恢复缸压，不必整套更换活塞连杆，而活塞销如果出现配合面磨损松旷，就会产生敲缸异响，必须连同衬套一起更换匹配。整套零件的外形没有复杂曲面，但所有配合尺寸的公差等级都在IT6到IT8区间，建模时把配合面的圆柱度、粗糙度要求同步标注，后续出工程图就能直接指导机加工和质检环节，不用二次补全结构细节。
