双涡轮增压V6汽车动力总成结构

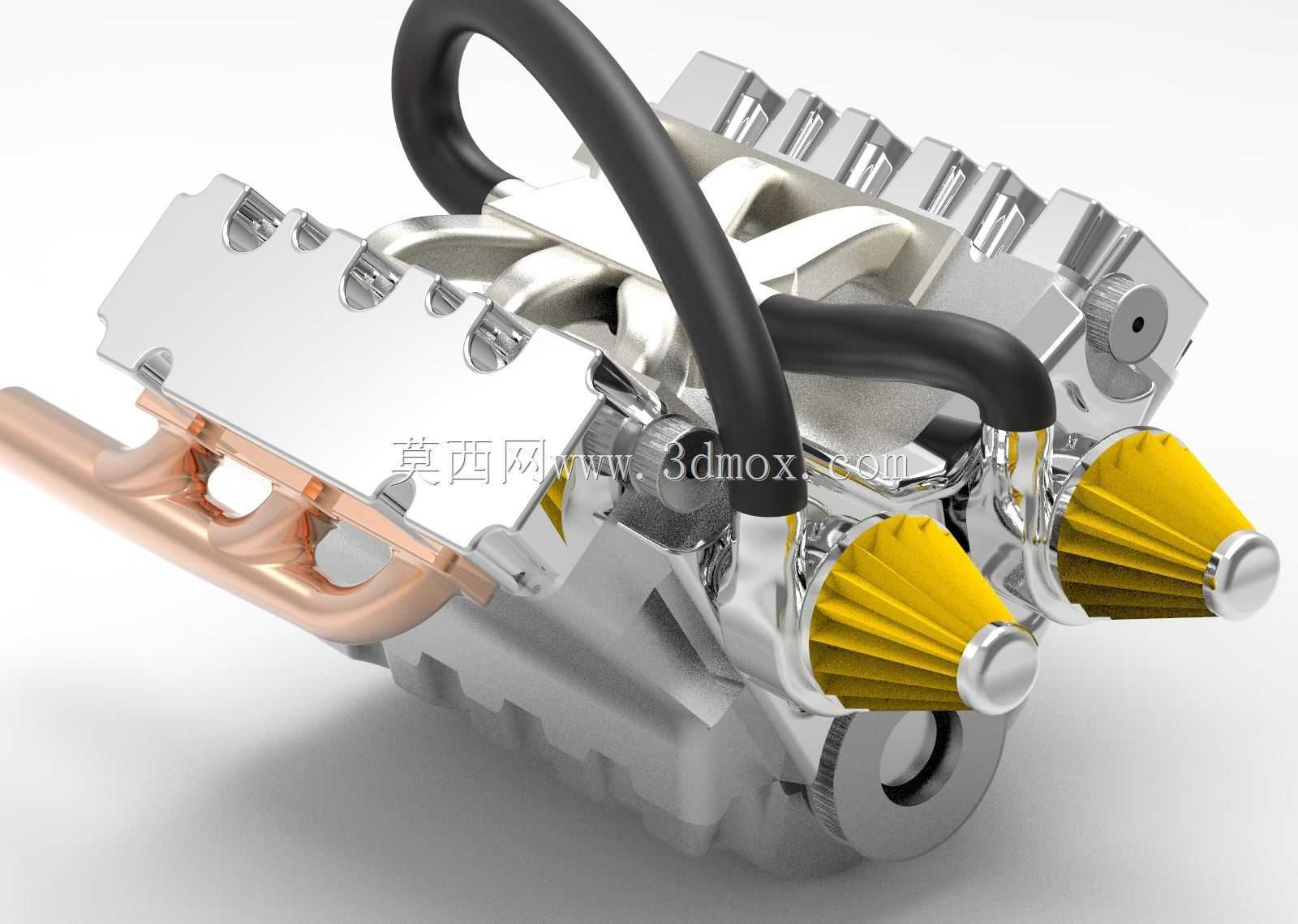

　　这套双涡轮增压V型六缸动力总成的三维结构，在整车前期布置、动力舱校核以及教学演示场景中都有很高的参考价值。做整车总布置时，工程师最先关注的往往不是功率曲线，而是这台引擎在机舱里的占位边界——V型夹角两侧缸体呈对称铺开，缸盖上方预留了气门机构与点火组件的装配空间，前端两个黄色涡轮壳体分别对应两侧气缸的排气引出路径，黑色橡胶管路跨接在缸体上部，负责压缩后空气的输送与曲轴箱通风相关的气路连接，铜色管路则沿缸体下侧排布，对应润滑或冷却回路的走向。

　　从实际用途来看，这类增压动力单元多用于追求动力密度的乘用车辆或者性能改装方案的验证环节。自然吸气V6想要在同等排量下提升扭矩输出，最直接的手段就是利用排气能量驱动涡轮，给进气侧施加正压。模型里两侧涡轮靠近排气歧管的布置方式，属于典型的双涡轮并行布局，每一列气缸单独驱动一个压气机，相比单一大尺寸涡轮，能够有效降低低转速区间的迟滞感，油门响应更跟脚。在建模过程中，缸体部分采用了整体式铝合金壳体的表达思路，外壁的加强筋、安装凸台以及附属件固定孔位都做了还原，这些细节不是装饰：加强筋用来抑制缸体在爆发压力下的振动变形，凸台位置则对应发电机、空调压缩机、起动机等附件的安装支点，少一个孔位，后续装配时就会出现干涉。

　　安装边界的处理是这类总成模型的重点。V6引擎的长度比直列六缸短很多，但宽度方向因为两列缸体分开，对机舱横向空间要求更高，悬置点通常布置在缸体两侧下部以及变速箱连接端面，模型里缸体下端的法兰结构就是用来和变速箱壳体对接的，曲轴输出端的中心高必须和传动系统输入轴保持同轴，偏差过大会直接导致半轴振动、油封早期磨损。涡轮侧的高温区域需要和周边塑料件、线束留出足够的隔热间隙，图中黄色涡轮外壳周边没有紧贴其他构件，正是实车布置里必须遵守的安全距离，压缩空气管路的弯曲半径也做了平顺处理，避免急弯造成气流阻力陡增，影响充气效率。

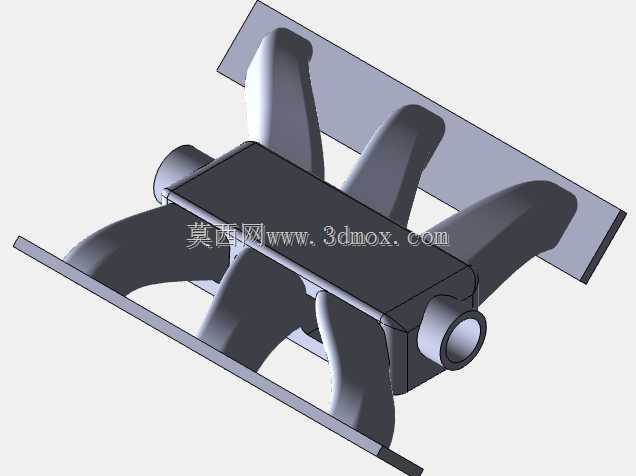

　　进气管路选用黑色橡胶质感的表达，对应实车上的耐油夹布胶管，管身的弧度顺着缸体上部轮廓走，既避开了气门室盖的维护空间，也不会在发动机悬置产生抖动时和周边零件发生摩擦。铜色管路沿油底壳附近延伸，管径较细，符合润滑油路或者冷却旁通管路的特征，这类管路在装配时需要重点核查和运动件的间隙，尤其是曲轴皮带轮、风扇等旋转部件，哪怕几毫米的干涉，运行后都会磨穿管壁引发泄漏。

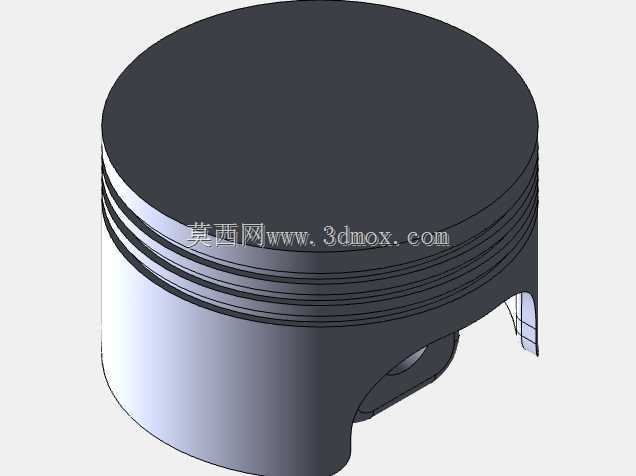

　　从结构设计思路上，整套总成把核心的缸体、缸盖作为刚性基体，所有附属系统都围绕这个基体分层布置：下部是曲轴连杆机构与油底壳，中部是进排气歧管与涡轮组件，上部是气路管路与电气接插件，这种分层逻辑让装配顺序可以从下往上逐层推进，维修时也能单独拆除上部管路而不用吊起整个发动机。对于做设备选型的工程师来说，拿到这样的数模可以直接导入整车环境做干涉检查，确认引擎脚位置、管路走向、涡轮热边界是否和车架、防火墙、冷却模块冲突；对于教学或者结构设计从业者，拆开模型能够清晰看到V型布局的配重优势——两列缸体对向布置，活塞往复运动的惯性力可以互相抵消一部分，整机振动比直列机型更平顺，这也是V6引擎在中高端车型上长期被采用的核心原因。模型里各个部件的相对位置都按照实际装配关系约束，没有出现零件漂浮或者穿模的问题，用来做剖切演示、爆炸视图或者机构运动模拟都能直接使用，涡轮叶轮、管路接头、缸盖螺栓凸台这些小特征的保留，也让整个总成的工程完整度达到了可以用于方案评审的程度。
