英特尔款CPU风冷散热器三维结构设计

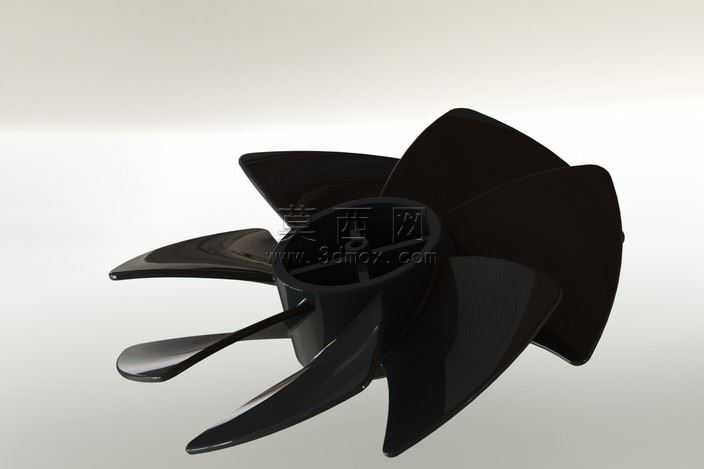

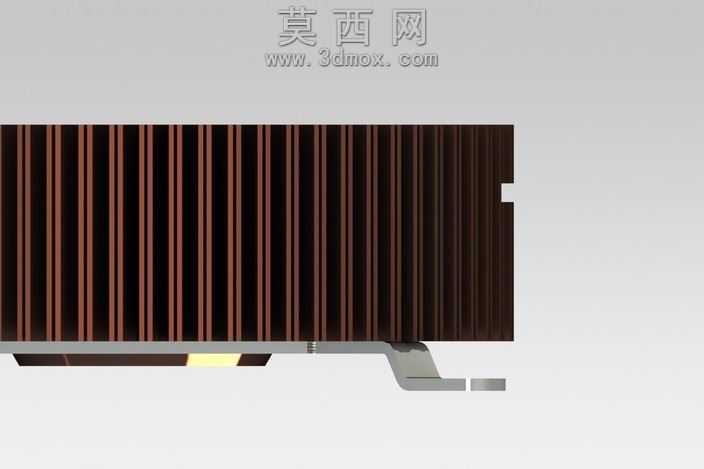

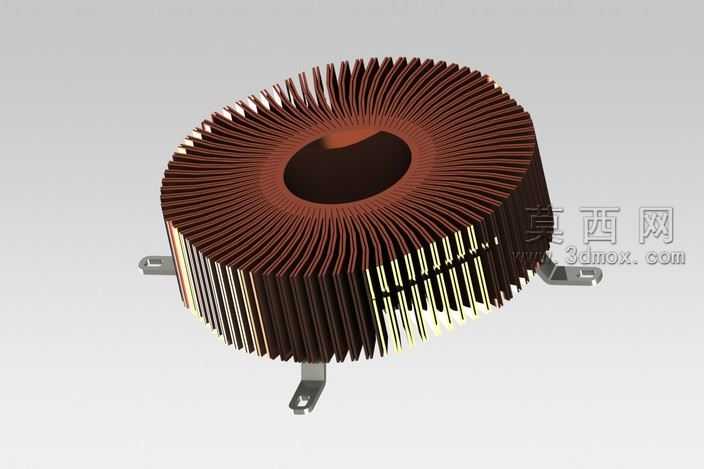

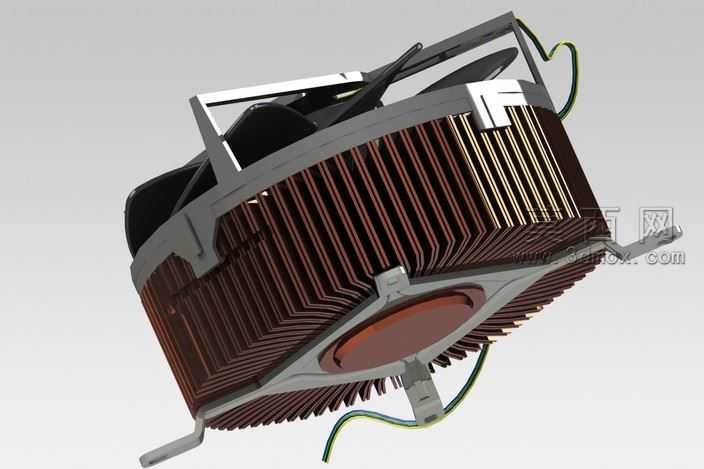

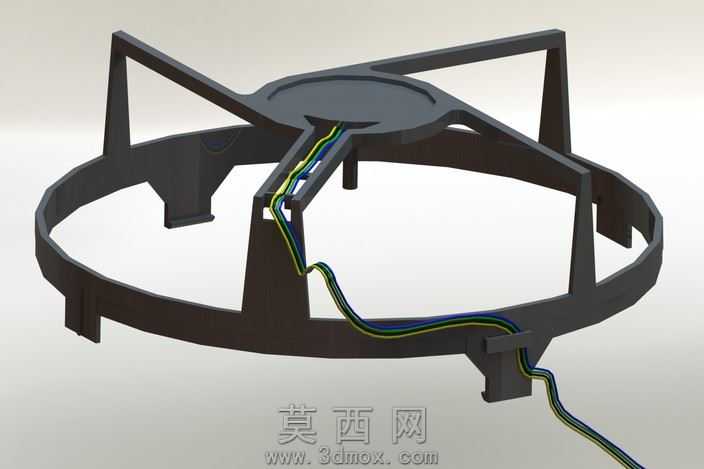

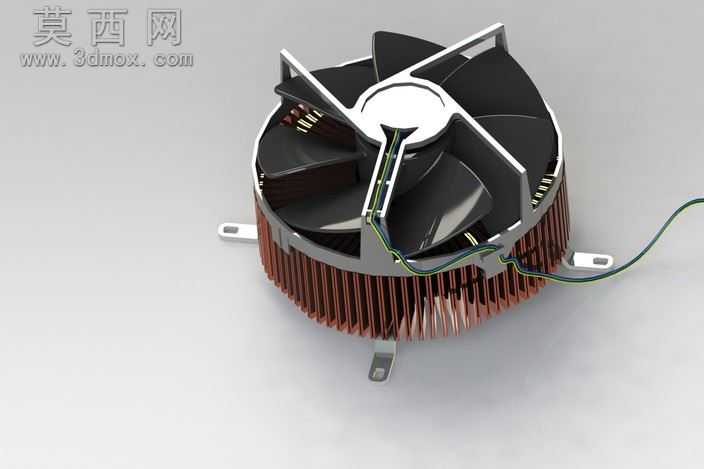

本模型为适配英特尔平台的CPU风冷冷却器，建模过程以真实量产散热产品为参考，在三维软件中先完成核心散热底座的结构搭建，底座采用圆形纯铜基底的设计思路，建模时严格还原底座与CPU顶盖接触的平面平整度，预留扣具安装的固定孔位，保证安装结构的合理性。向上延伸的散热鳍片采用放射状排布的铜质鳍片结构，建模时逐片还原鳍片的厚度、间距与倾斜角度，每片鳍片与底座的连接位置做一体化结构处理，还原铜质鳍片挤压成型的工艺特征，鳍片边缘做细微的倒角处理，避免尖锐棱角的失真问题。上部的轴流风扇部分，先搭建圆形风扇外框，外框设置四根对称的支撑筋连接中心电机座，支撑筋的弧度经过优化，建模时还原其导风的曲面造型；风扇扇叶采用七叶大倾角设计，逐片绘制扇叶的翼型截面，通过放样命令生成带自然扭转弧度的扇叶结构，还原扇叶旋转时的送风角度特征，扇叶表面做细微的磨砂质感处理，中心电机座还原圆形盖板的结构，预留供电线的出线位置。供电引线部分采用柔性线缆建模，还原三根不同颜色线芯的外包绝缘层结构，线缆从电机座引出后沿支撑筋走线，自然垂落至鳍片外侧，还原真实产品的走线形态。安装扣具部分，在底座周边设置三个带安装孔的金属固定耳，固定耳采用弯折的金属片结构，建模时还原金属片的厚度与弯折角度，固定耳表面做镀锌金属的质感处理。渲染阶段采用哑光浅灰色背景，主光源从斜上方45度角打光，搭配辅助补光弱化阴影，突出散热鳍片的层叠质感与扇叶的曲面细节；材质分配上，铜质鳍片与底座赋予紫铜金属材质，调整金属粗糙度还原铜材氧化后的细微质感，风扇扇叶赋予黑色哑光塑料材质，支撑筋与外框采用亮银色电镀塑料材质，固定耳赋予镀锌钢材质，线缆分别赋予黑、绿、黄三色的软胶绝缘材质，中心电机盖板赋予亮面黑色塑料材质，通过材质参数的细微调整区分不同部件的质感差异。整体模型严格还原风冷散热器的装配逻辑，各部件之间的配合间隙符合真实产品的装配公差，既保证外观的写实度，也完整呈现风冷散热模组的内部结构与散热风道的设计逻辑，可用于散热结构原理演示、电脑硬件装配教学等场景。
