热风循环工业热室烘干设备结构模型

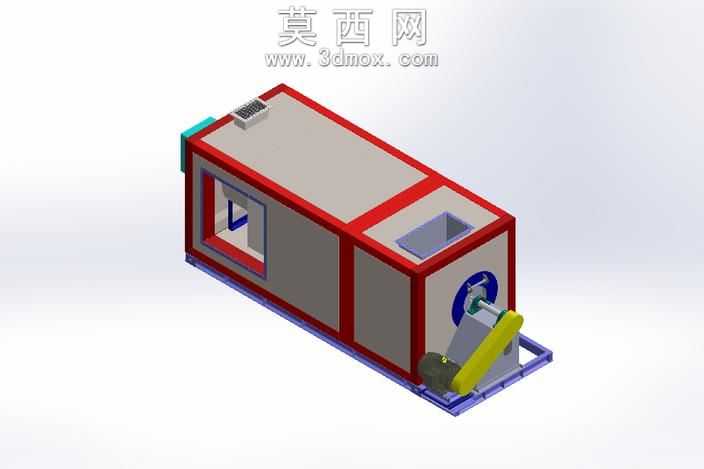

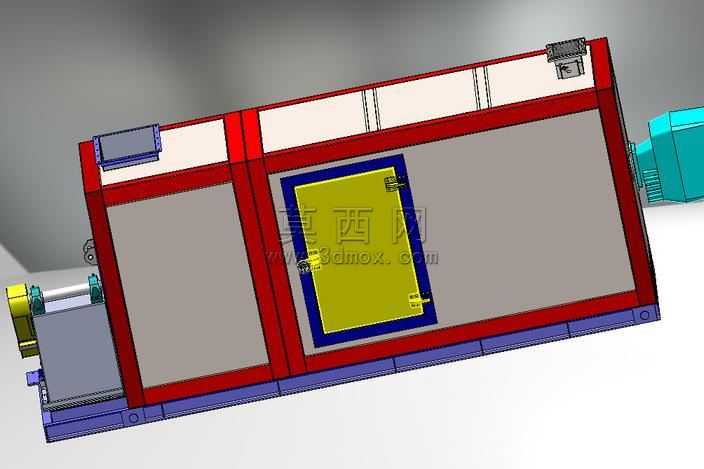

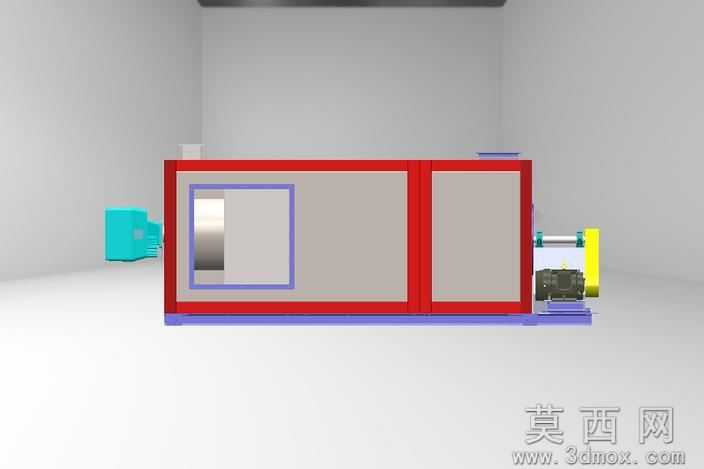

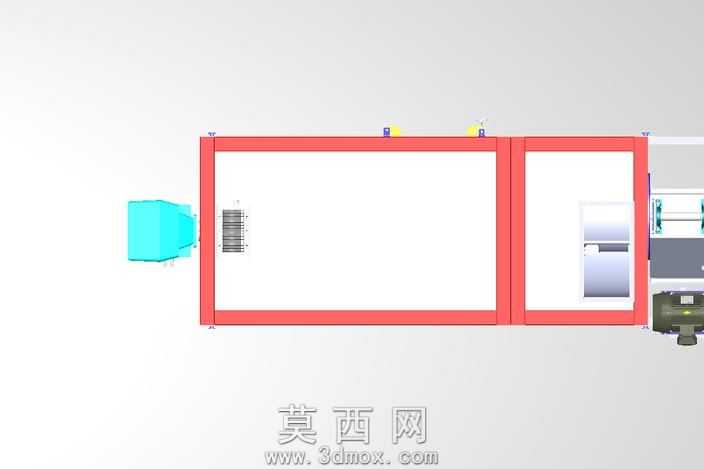

本模型为工业用热风循环热室烘干设备，整体采用模块化箱体式结构设计，在三维建模过程中严格遵循工业设备的实际生产尺寸比例，先通过草图绘制勾勒出设备的整体外轮廓，确定底座、主箱体、功能舱段的分区布局，再通过拉伸、凸台、切除等基础特征命令逐步搭建各部分实体结构。模型的底座采用型钢焊接框架结构设计，预留了风机安装位与检修空间，表面做了防滑承重的结构处理；主箱体采用夹芯保温板拼接结构，外框为红色金属包边，壁板为灰色保温面板，建模时还原了板材拼接的接缝细节与门框的密封槽结构，观察窗采用内嵌式透明视窗设计，周边做了压紧密封的压条结构，方便作业人员实时观察内部加热状态。设备侧部集成了热风循环风机组件，包含黄色的风机传动护罩、蓝色的风机连接法兰、驱动电机等细节结构，建模时还原了风机与箱体的连接接口、传动部件的装配关系，顶部设置了排风过滤组件，侧部预留了新风补入口，完整还原了热风循环系统的气流路径结构。材质渲染阶段，为金属包边赋予了哑光红色喷塑材质，壁板赋予了浅灰色金属彩钢板材质，风机护罩赋予了亮黄色工程塑料材质，底座框架赋予了深紫色防锈漆金属材质，透明视窗赋予了半透明钢化玻璃材质，通过调整材质的粗糙度、反光度参数，还原工业设备的真实质感。设计思路上，该热室采用热风内循环结构，通过风机驱动箱内空气经过加热组件后均匀流经烘干区域，保证腔体内温度均匀性，箱体的密封结构设计可减少热量散失，提升能源利用效率，模块化的舱段设计方便后期维护与部件更换，整体结构紧凑合理，可用于工业烘干、工件预热、固化处理等场景的方案展示、结构验证与教学演示，模型各部件装配关系清晰，无干涉错位问题，可直接用于工程参考与虚拟装配验证。
