十字堆叠式多热管CPU风冷散热结构

　　这款十字布局的风冷散热结构，主要面向紧凑型台式电脑主机、小型化工控计算设备的处理器散热场景，在有限的机箱内部空间里，通过结构优化平衡散热效率与安装兼容性，解决小尺寸机箱内高功耗处理器的积热问题。从实际使用场景来看，这类散热结构常应用在ITX规格主板搭建的迷你主机、桌面级小型工作站、嵌入式工业控制计算机中，这类设备普遍内部空间局促，无法容纳大尺寸双塔风冷或者一体式水冷，同时又需要持续压制处理器在高负载运算下的发热量，避免处理器因过热触发降频保护，影响设备持续运行的稳定性。

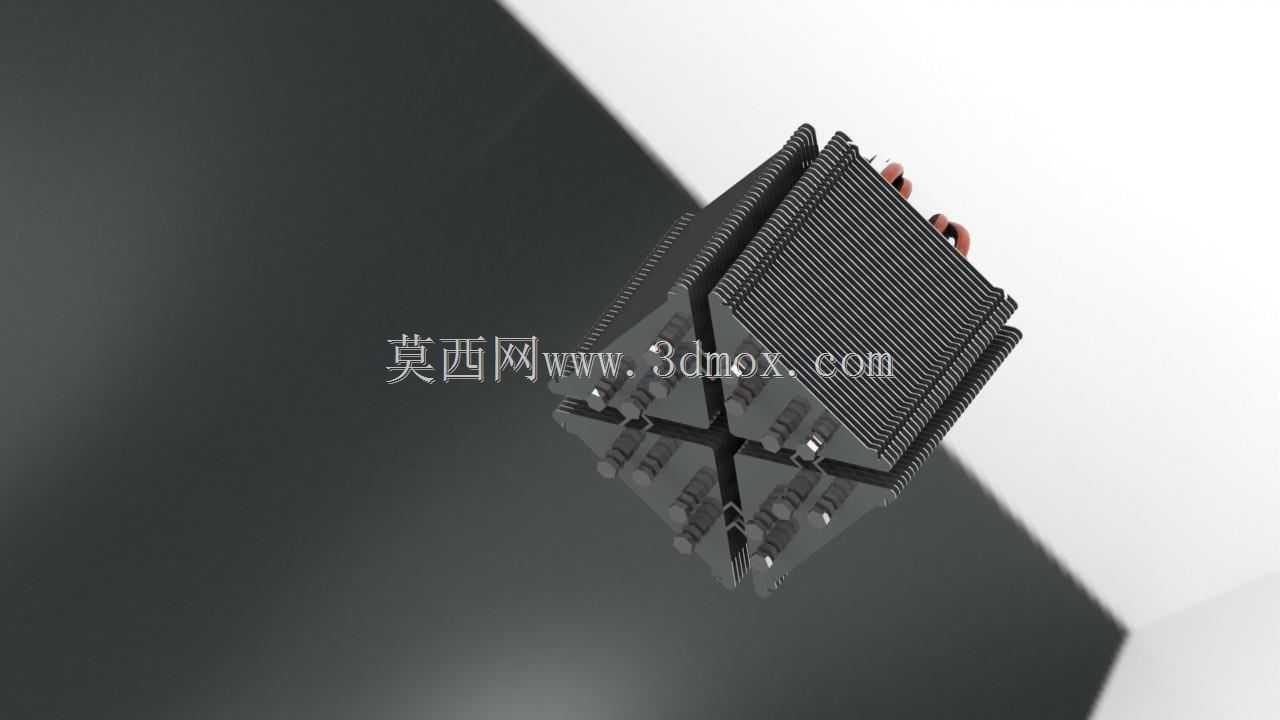

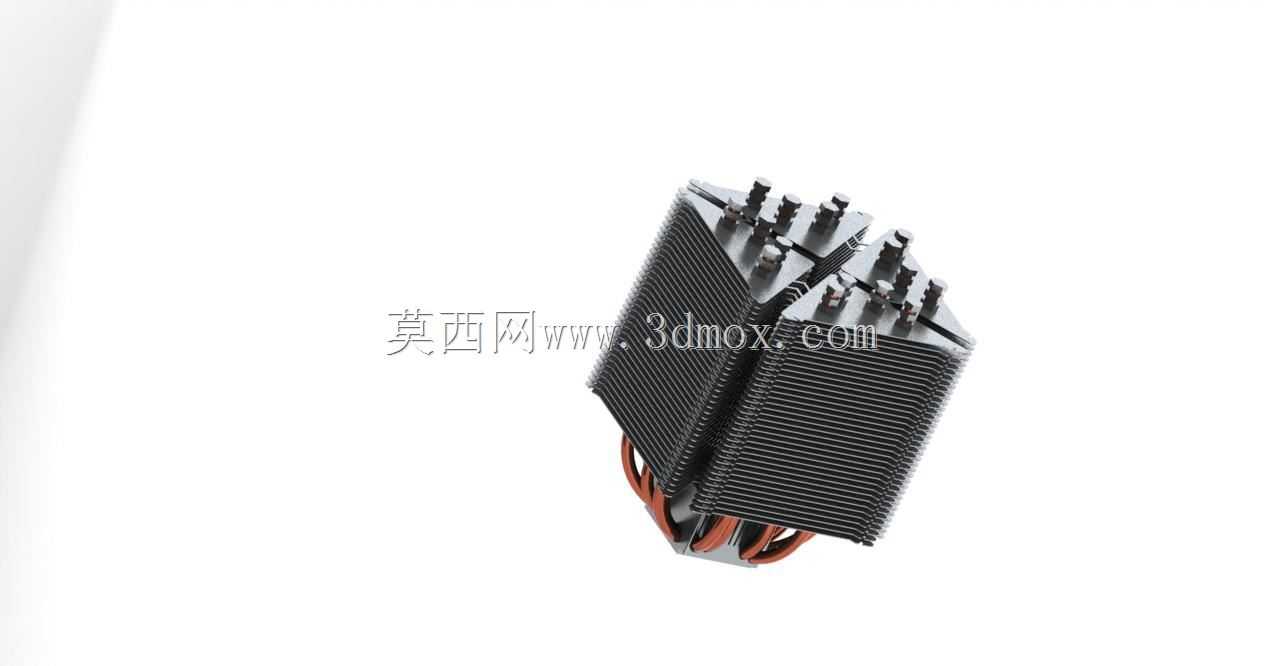

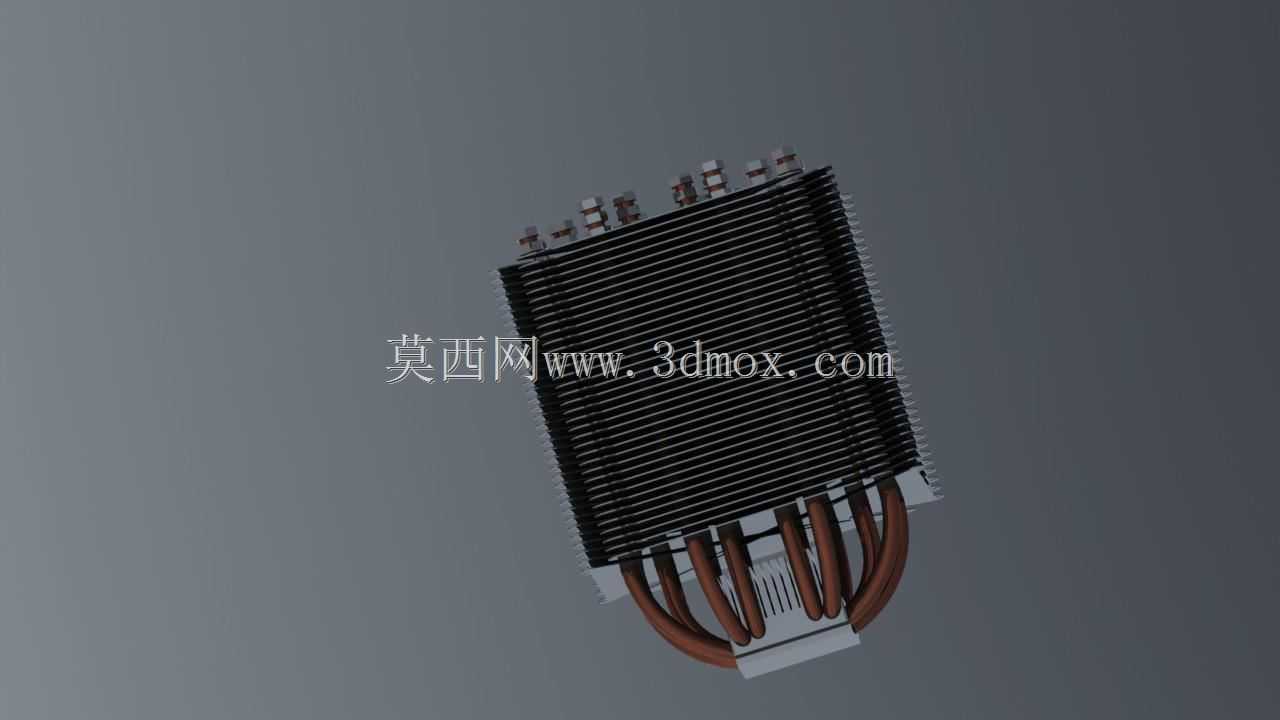

　　从功能特性上看，该结构采用四组独立的散热鳍片模块呈十字形交叉排布，区别于传统单塔、双塔鳍片平行于主板的布局，十字排布的鳍片可以从四个方向引导机箱内的乱流穿过鳍片间隙，不需要完全依赖风扇的定向风压就能带走部分热量，在搭配低转速静音风扇时也能维持不错的散热效率。每一组鳍片模块都对应穿接了多根重力热管，热管采用烧结铜粉毛细结构，能够快速将处理器底座传导过来的热量均匀分散到四组鳍片的各个位置，避免热量集中在鳍片靠近底座的区域，提升鳍片整体的热交换利用率。散热底座采用平整的铜质接触面，安装时可以和处理器金属顶盖紧密贴合，减少接触热阻，底座和热管之间采用回流焊工艺连接，相比普通的压接工艺，长期使用后也不会出现接触间隙增大、热阻升高的问题。

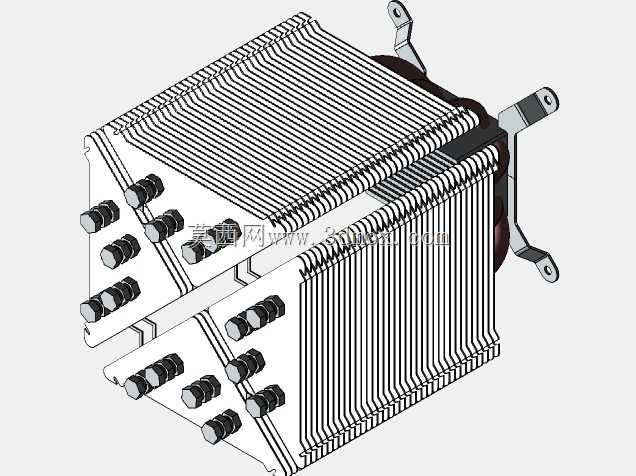

　　设计思路上，这款结构优先考虑了小机箱内的空间兼容性，十字形的整体轮廓在垂直主板方向的高度控制得比较低，不会和机箱侧盖产生干涉，同时在水平方向上避开了主板内存插槽、CPU供电散热片的常见安装位置，安装后不会遮挡高规格马甲内存，也不会和主板上方的供电散热模块产生位置冲突，适配绝大多数ITX、MATX规格主板的安装孔位。鳍片采用薄型铝片冲压成型，每一片鳍片上都冲压有对应的热管穿孔，同时鳍片表面做了折边加固处理，既可以提升鳍片整体的结构强度，避免安装过程中鳍片变形弯折，也能在气流穿过时切割气流边界层，提升热交换的效率。鳍片之间的扣合间距经过反复调整，间距过大会减少总散热面积，间距过小则会增大风阻，导致气流无法顺利穿透鳍片组，最终选定的间距可以在低转速风扇的风压下，让气流顺利穿过整个鳍片组的深度，将热量带出鳍片区域。

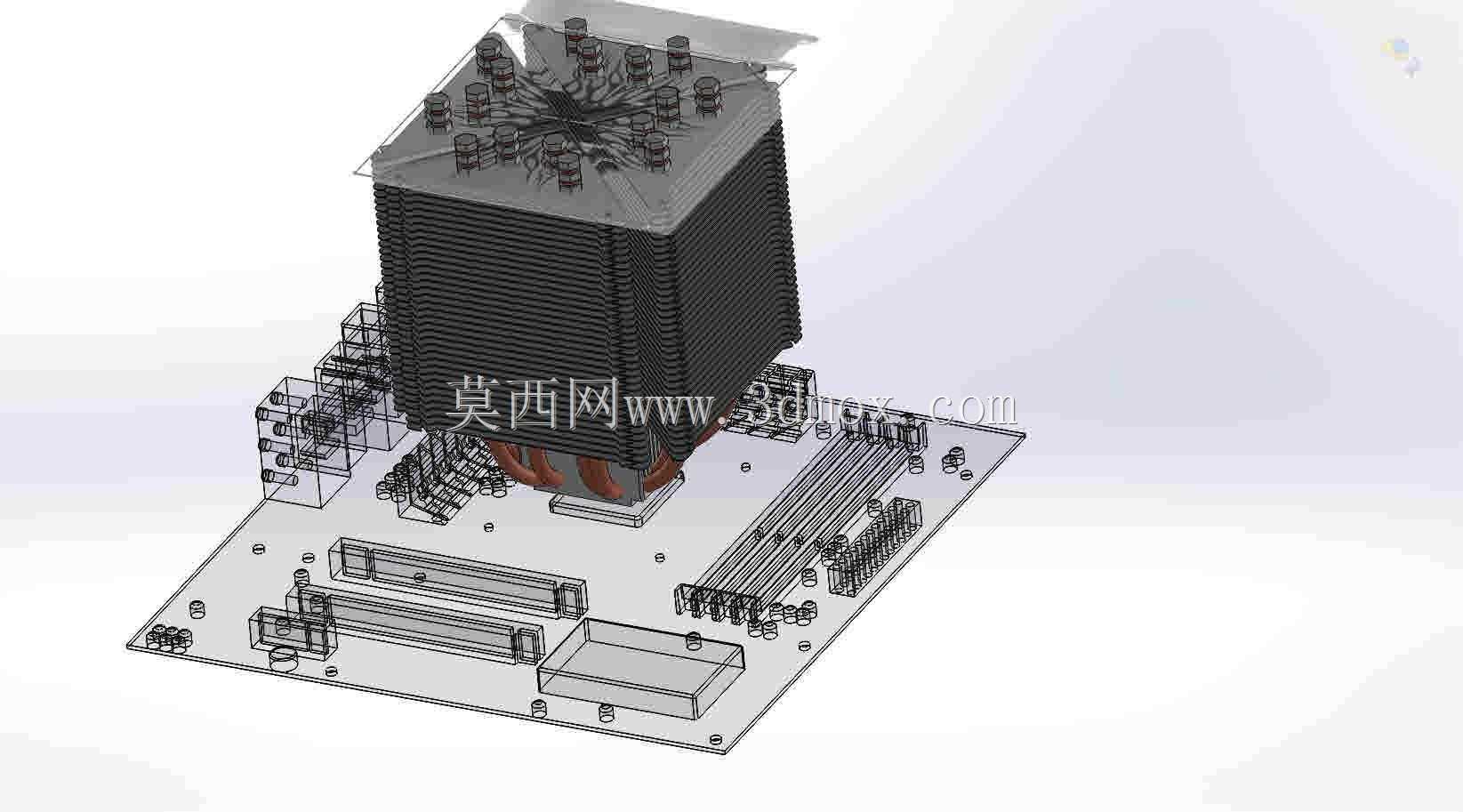

　　从安装边界来看，该散热结构的整体外接圆直径控制在120mm范围内，垂直主板方向的安装高度不超过135mm，能够适配绝大多数宽度150mm以上的小型机箱，不会出现盖不上侧盖的问题。安装扣具采用多平台兼容设计，可以适配主流的桌面处理器插槽规格，扣具的压力弹簧经过弹力校准，安装时可以给底座提供均匀的下压力，既不会因为压力过小导致底座和处理器顶盖接触不充分，也不会因为压力过大压损处理器核心或者主板PCB。散热结构的重量控制在合理范围内，安装后不会给主板PCB带来过大的弯曲应力，即使是立式摆放的机箱，长期使用也不会出现主板变形的问题。在实际运行过程中，十字排布的鳍片可以让气流向四个方向分散流出，不会把热流集中吹向主板的某一个区域，避免主板上的供电模块、内存区域出现局部积热，顺带可以带走主板周边元件的部分热量，提升机箱内部整体的散热效率。

　　细节设计上，鳍片的边缘做了钝化处理，没有锋利的冲压毛边，安装过程中不会划伤安装人员的手部，也不会割伤机箱内的线材。热管的弯曲部位采用小半径折弯工艺，折弯过程中没有出现管腔塌陷的问题，不会影响热管内部工质的循环效率，保证热量传导的顺畅性。整个散热结构没有多余的装饰性部件，所有结构都服务于散热效率与安装兼容性，没有为了视觉效果增加会阻挡气流的装饰件，最大化利用有限的空间与材料实现散热性能的提升，非常适合追求小体积、低噪音运行的计算设备使用。
