星型六缸径向活塞动力总成结构

　　这套径向布置的活塞动力结构，最早在轻型航空动力场景中得到大规模应用，早期小型通航飞机、航空试验台、教学演示动力装置都大量采用这类星型缸体布局，后续也衍生出小型固定式动力机组、高校机械原理示教装备、复古动力改装展品等落地场景，它最核心的布局特征是多组活塞连杆组件围绕中心曲轴轴颈呈圆周放射状均匀排布，图中这套结构一共设置六组活塞缸单元，相邻缸体之间的夹角保持六十度，整周排布后动平衡先天优于直列多缸结构，运转时各缸往复惯性力可以在径向方向互相抵消大半，不需要额外加装尺寸庞大的平衡轴组件，整机径向轮廓虽然铺开范围较大，但轴向长度被压缩到极小，非常适合对安装轴向空间有严格限制、对迎风面积不敏感的轻型飞行器机头安装位。

　　从实际功能逻辑来看，每一组活塞单元都独立完成进气压缩做功排气的循环，六组活塞交替输出推力，通过连杆把往复直线运动汇总到中心曲轴的曲柄销位置，把活塞的直线滑移转化为曲轴的连续旋转扭矩，和普通直列发动机每根连杆对应独立曲柄销的设计不同，经典径向发动机的主连杆采用整体式关节结构，一根主连杆直接固定在中心曲柄销上，其余五根副连杆通过销轴铰接在主连杆大头端的圆周凸耳上，这种设计把所有连杆的运动端点约束在同一个旋转平面内，既缩短了曲轴的总跨度，也让整根曲轴只需要设置两个主支撑轴承就可以满足刚性要求，曲轴受力从直列机型的多点弯曲载荷变成中心集中扭转载荷，轴系的疲劳安全系数更容易控制。

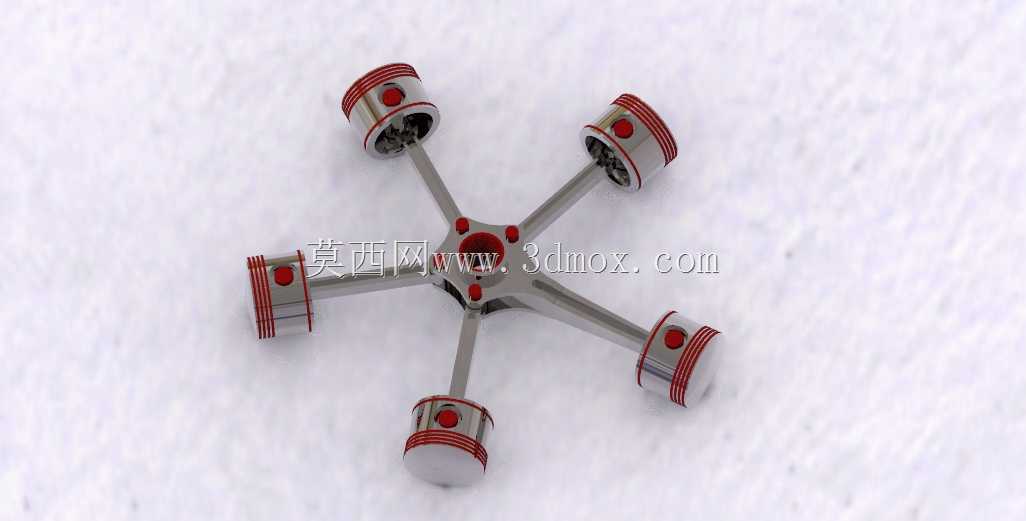

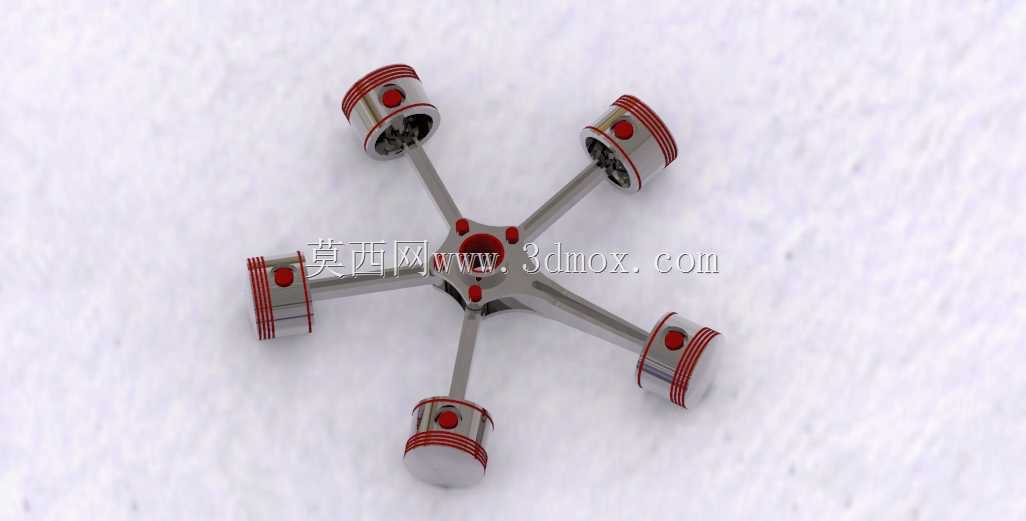

　　结构设计阶段首先要敲定的是中心曲轴的回转半径，这个尺寸直接决定每一组活塞的行程长度，再结合预先选定的缸径参数，就可以算出单缸排量，把六缸排量累加后就能得到整机总排量，后续匹配输出功率、设计冷却通道、选配点火或者喷油组件都以此为基准边界。放射状排布的六根缸体在安装时，缸套的中心轴线必须严格交汇于曲轴的中心回转点，加工和装配时的角度公差如果超出允许范围，连杆运动过程中就会出现别劲卡滞，活塞和缸壁之间会出现偏磨，短时间运转就会拉伤配合面。图中模型里活塞外圈的红色环带对应实际产品中的活塞环组件，包含气环和油环，气环负责密封燃烧腔的高压燃气，避免压缩压力泄漏，油环负责刮除缸壁上多余的润滑油，防止机油进入燃烧室产生积碳。

　　安装边界层面，这类径向动力总成的外围轮廓是一个以曲轴中心为圆心的正六边形外接圆，安装法兰布置在中心曲轴的后端，用来连接减速器或者负载设备，六个缸体的外端轮廓不要和安装舱的内壁发生干涉，相邻两个缸体之间预留出足够的散热流道空间，如果是风冷机型，导流风罩可以顺着缸体之间的间隙把冷却气流引导到散热鳍片表面，不需要布置复杂的水冷管路。连杆和中心枢纽的铰接位置都设计有独立的润滑通道，压力润滑油从曲轴中心的油道输送到每个连杆销的配合面，避免高速运转时出现铰接点干摩擦。这类结构在做三维建模时，需要先完成中心曲轴和主连杆的运动骨架搭建，再按照圆周阵列规则生成其余五组副连杆和活塞组件，全程验证活塞在上止点、下止点以及任意转角位置时，所有运动零件之间都不存在干涉碰撞，装配完成后可以直接做运动仿真，直观展示六组活塞按相位顺序依次往复运动的完整工作过程，既可以作为机械原理教学的演示载体，也可以作为小型特种动力装备前期方案选型的结构参考。
