现代2.2排量汽车发动机总成结构

　　这套动力总成三维结构围绕乘用车横置前驱平台展开，核心呈现的是一台2.2L排量自然吸气汽油机的上部总成状态，建模时重点还原了气门室盖、缸盖结合面、机油加注口、点火相关附件、线束接头以及周边安装支架的空间关系。从整车布置角度看，这类发动机通常安装在发动机舱前部，与变速器对接后形成动力总成，前端通过悬置支架连接副车架或车身纵梁，上部需要避让引擎盖内板、进气软管、制动真空管路和冷却系统膨胀水箱，因此外形边界不能只看缸体本体，还要把机油尺、加油口盖、线束插头和突出支架一并纳入校核。

　　实际使用中，发动机负责将燃油燃烧能量转化为曲轴旋转扭矩，输出端再传递给变速器与传动系统。模型所展示的上部区域虽然不是完整缸体内部，但对维修拆装和机舱布局影响很大。气门室盖用于封闭凸轮轴腔，内部容纳配气机构润滑空间，盖体上的机油加注口承担日常维护补油功能，盖口位置必须在整车装配后仍具备操作可达性，不能被进气管、装饰罩或雨刮导流板遮挡。周围多个螺栓点位对应气门室盖与缸盖的压紧连接，密封面如果在设计阶段没有控制平面度和螺栓分布，后期容易出现机油渗漏，维修时还会牵连点火线圈和线束拆卸。

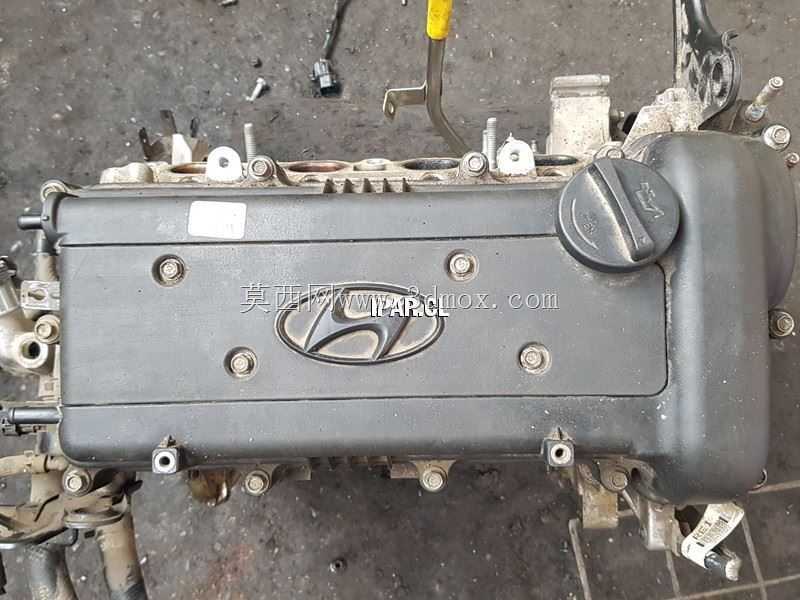

　　结构建模思路上，先以缸盖上部结合面为基准建立主体轮廓，再根据实物照片还原气门室盖的冲压或铸造形态。盖体表面并非简单平板，中部带有加强筋和品牌标识区域，边缘布置连续螺栓孔，右侧设置圆形机油加注口，加注口盖采用防滑齿圈和旋盖造型，便于徒手开启。左侧和前侧保留了传感器、通气管路、线束插接件以及安装耳板的位置，这些小结构在纯概念模型中常被忽略，但在真实设备选型、教学演示和维修工艺分析中却直接决定装配顺序。

　　安装边界方面，发动机上部最高点集中在机油加注盖、机油尺拉环和局部支架处，这些特征决定了发动机舱垂直间隙。若后期加装发动机装饰罩，需要在罩体内侧预留避让腔体，同时不能压住点火线圈接插区域；若用于整车碰撞或热管理分析，还应结合排气侧高温部件、进气侧冷气管路和风扇位置判断热辐射距离。模型前后端的附属支架体现了动力总成悬置和附件固定的接口关系，支架孔位、折弯角度和加强肋都影响受力路径，不能仅按外观件处理。

　　从应用场景看，该结构既可用于汽车维修教学中的发动机外部认知，也可作为二手车整备、再制造拆解、机舱布置方案和动画演示的基础参考。设计人员在调用此类模型时，应重点关注上部维护件的可达性、线束走向的弯曲半径、气门室盖密封区域的螺栓间距，以及发动机与变速器合装后的整体包络。对于三维建模从业者而言，这类实物逆向风格的模型价值不在于单一曲面是否光顺，而在于把真实动力总成上那些影响装配、检修和空间干涉的细节保留下来，使结构评审时能够直接看到接口关系，而不是依赖抽象尺寸线反复推断。
