螺旋弹簧式液压阻尼减震器总成

　　该减震器总成属于典型的弹性阻尼组合部件，主要承担振动隔离、冲击吸收和载荷支撑任务，常见于小型车辆悬架、移动设备行走机构、试验台架以及需要缓冲限位的机械连接部位。其结构将圆柱螺旋压缩弹簧与阻尼元件同轴布置，外部弹簧负责提供回复力和承载能力，内部阻尼段则通过相对运动耗散振动能量，使冲击载荷不会在连接两端反复传递。

　　从实际使用场景看，这类部件多用于非铺装路面行走设备、低速运载平台、工程机械操作位支撑以及小型车辆后悬。车轮或支撑端受到路面凸起、坑洼、落地冲击时，两端铰接点之间的距离迅速缩短，弹簧被压缩并储存能量；若仅依靠弹簧，载荷释放后会产生持续回弹振荡，影响轮胎接地性和乘坐稳定性。阻尼段的作用正是在压缩和伸张过程中形成阻力，把机械能转化为热能耗散，从而缩短振动衰减时间。

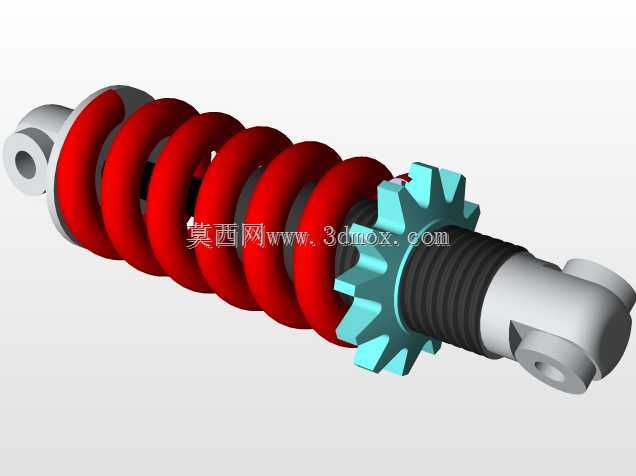

　　模型中红色圆柱螺旋弹簧沿轴线连续缠绕，圈数较多，属于承受轴向压力的密圈或小间隙弹簧。弹簧中径、丝径和有效圈数共同决定刚度：丝径增大或中径减小会提高刚度，有效圈数增加则降低刚度。设计时不能只按静态载荷选择弹簧，还需要校核冲击行程下的最大切应力、并圈位置以及疲劳寿命。弹簧两端分别抵靠上、下弹簧座，端部支承圈应保证载荷沿轴心传递，避免偏载造成弹簧侧向弯曲或异常摩擦。

　　一端可见环形吊耳结构，另一端为带孔铰接座，说明该件在装配后允许一定角度摆动，以适应悬架跳动时连接点轨迹的变化。吊耳孔中心距是选型时最关键的安装边界之一，它决定减震器在整车或设备上的布置长度。工程上通常需要同时给出自由长度、额定载荷长度、最大压缩长度和最大拉伸长度。若压缩行程不足，弹簧并圈或阻尼段触底会形成刚性冲击；若拉伸余量不足，车轮下坠或机构张开时可能把减震器拉脱。

　　中部青绿色齿形调节件具有多齿外缘，便于工具夹持旋转，通常用于调整弹簧预紧力或弹簧座位置。旋转该调节件可改变弹簧初始压缩量，进而改变悬架的初始高度和承载特性。预紧力增大后，空载状态下弹簧更硬，车身支撑高度提高，但过小行程会牺牲舒适性；预紧力过小，则在重载时容易过早并圈。调较时应结合设备满载轴荷、动挠度范围和阻尼匹配关系综合确定，而不是单独追求“硬”或“软”。

　　黑色波纹护套覆盖在阻尼杆或阻尼筒外侧，主要用于阻挡泥沙、粉尘和水渍进入运动副。护套的褶皱形状可随伸缩行程展开和压缩，既不干涉运动，又能保护内部密封件。对户外车辆和工地设备而言，密封防护直接影响阻尼件寿命；一旦活塞杆表面被砂粒划伤，油封容易漏油，阻尼力会快速衰减。端部灰色金属座承担弹簧定位、铰接传力和部件封装功能，其圆角过渡处需要关注应力集中，尤其在焊接或铸造结构中，冲击载荷容易在支座根部形成疲劳裂纹。

　　建模时应先确定两端铰接孔轴线和减震器主轴线，再围绕轴线建立弹簧、阻尼筒、调节齿圈和护套的同轴关系。螺旋弹簧可通过变扫掠路径表达真实丝径和节距，不能简单用外观圆柱替代，因为工程校核需要弹簧内径与阻尼筒之间保留径向间隙。齿形调节圈应保证齿形均布、端面与轴线垂直，并体现与弹簧座之间的螺纹或旋配关系。波纹护套需要按压缩状态建立连续褶皱，避免在极限行程下出现自相交。

　　装配层面还要关注侧向力。虽然减震器名义上承受轴向力，但悬架几何变化会带来一定横向分量，因此两端铰接衬套、销轴和吊耳孔需要具备耐磨和微动补偿能力。弹簧座应设置定位台阶，防止弹簧在压缩过程中横向滑移。阻尼段的行程要与弹簧行程匹配，伸张极限和压缩极限都应留有缓冲余量。

　　总体来看，该总成的核心不是单一弹簧，而是弹性元件、阻尼元件、调节机构和防护结构的协同。结构设计需要在承载能力、振动衰减、安装空间、铰接角度和维护寿命之间取得平衡；三维建模则应准确表达同轴布置、行程边界、弹簧缠绕关系、调节齿圈以及两端安装接口，为后续装配干涉检查、工程图输出和悬架运动分析提供可靠依据。
