车用电阻型火花塞精密结构三维造型

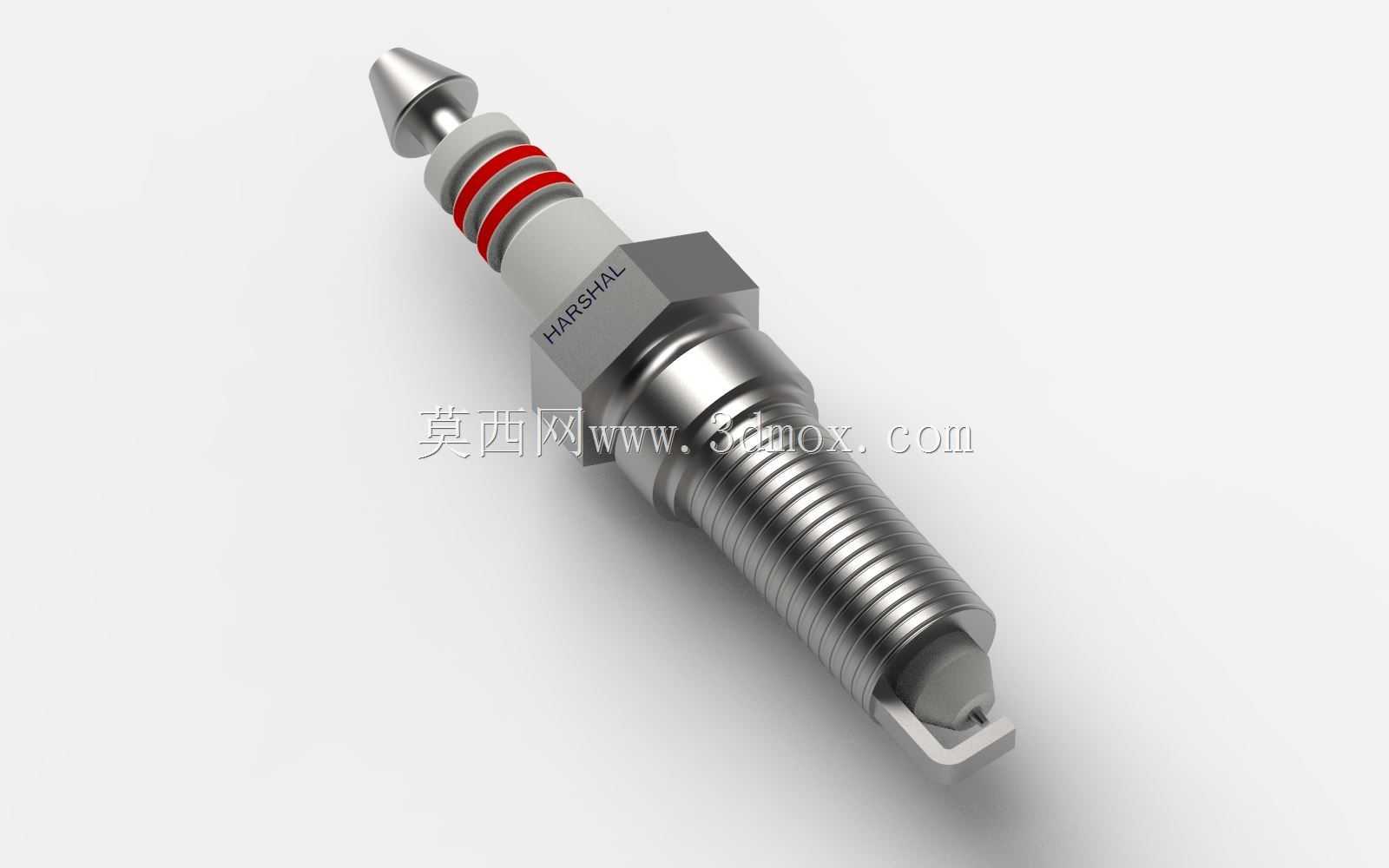

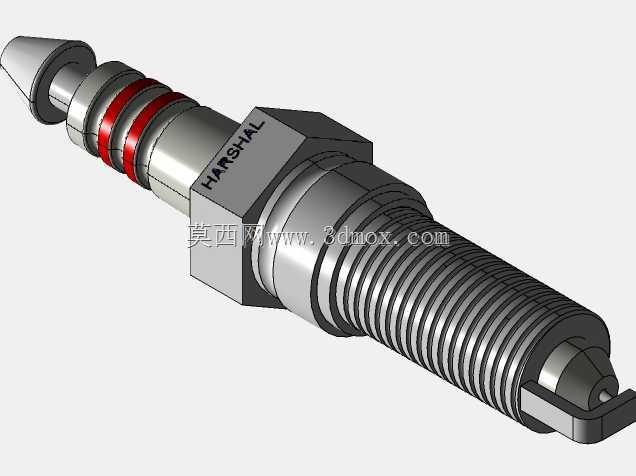

　　这套三维造型完整还原了汽油发动机点火系统末端执行元件火花塞的全部装配结构，建模过程中优先保证装配关系与真实零件的一致性，而非单纯追求外观渲染效果。从结构分层来看，模型依次包含顶端接线螺母、上部陶瓷绝缘锥体、金属壳体六角拧动段、密封垫圈、螺纹安装段以及下端侧电极与中心电极，各零件的配合边界均按照实际装车尺寸逻辑搭建。

　　在发动机舱的实际运行场景里，火花塞拧入气缸盖的螺纹孔后，下端电极直接伸入燃烧室，金属壳体通过螺纹与缸盖可靠接地，上部陶瓷体则暴露在气门室罩盖附近，接线端连接点火线圈输出的高压导线。高压脉冲到达中心电极后，在中心电极与弯折侧电极之间击穿混合气形成电火花，以此点燃气缸内压缩后的油气混合物。建模时需要特别注意电极伸入燃烧室的伸出量：伸入过长会挤占燃烧室空间、增加过热与早燃风险，伸入过短则火焰核传播距离变长，点火稳定性下降。

　　外形与安装边界方面，模型中段的六角法兰面是装配时套筒直接作用的部位，对边宽度按照常用火花塞套筒规格设定，下方螺纹段采用发动机缸盖常见的细牙螺纹，牙型、螺距与旋合长度都保留了真实参数特征，螺纹末端与密封面之间预留了密封垫圈的压缩空间。陶瓷绝缘体上部设计有多道环形凸肋，这一结构并非装饰：凸肋增加了接线端与金属壳体之间的表面爬电距离，在潮湿、油污附着的工况下能有效避免高压沿陶瓷表面闪络。陶瓷体中段两道红色标识环对应产品的热值区间标记，建模时以独立特征呈现，方便后续做外观配色与系列化衍生。

　　设计思路上，金属壳体采用冷挤压成型的典型外形，六角段向下平滑过渡到螺纹圆柱，过渡圆角处保留了拔模与成型所需的圆弧，避免出现实际工艺无法加工的尖锐棱边。中心电极从陶瓷内部贯穿，末端与侧电极之间保留均匀的点火间隙，侧电极由壳体端面弯折成型，折弯处做圆角处理，对应真实零件冲压弯折后的应力释放形态。接线端的小型螺母用于固定高压接头，其顶部锥面与接线端子的压紧形态也做了还原。

　　从结构设计与选型验证的角度看，这套模型可直接用于发动机周边装配干涉检查：在整机布局中导入该件后，能够核对缸盖螺纹孔深度、火花塞套筒操作空间、点火线圈接插件插拔路径是否存在冲突；也可以在教学与方案演示场景中，用来拆解展示绝缘体隔电、壳体接地、电极跳火的功能分区。建模时各零件单独拆分，金属壳体、陶瓷绝缘体、电极、密封件、接线螺母均为独立实体，便于后续赋予不同材质属性、做剖面剖切或者生成工程图，螺纹特征采用实体牙型构建，在截面视图中可以清晰呈现螺纹旋合的接触状态，而不是仅靠贴图示意。对于需要做点火系统匹配、缸盖结构设计或者零部件测绘练习的工程师而言，这种把内部绝缘通路与外部安装接口同时表达清楚的造型，能够直接支撑装配尺寸核对与工作原理讲解，省去从零散二维图纸反推三维结构的重复工作。
