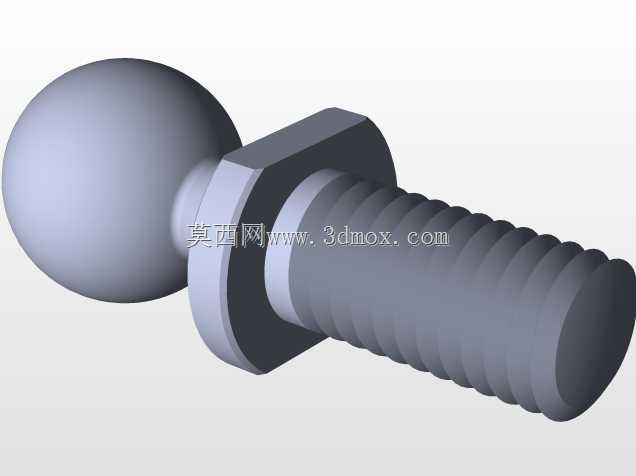

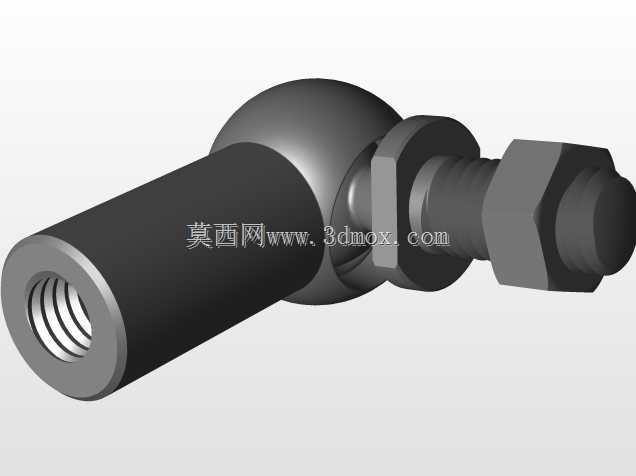

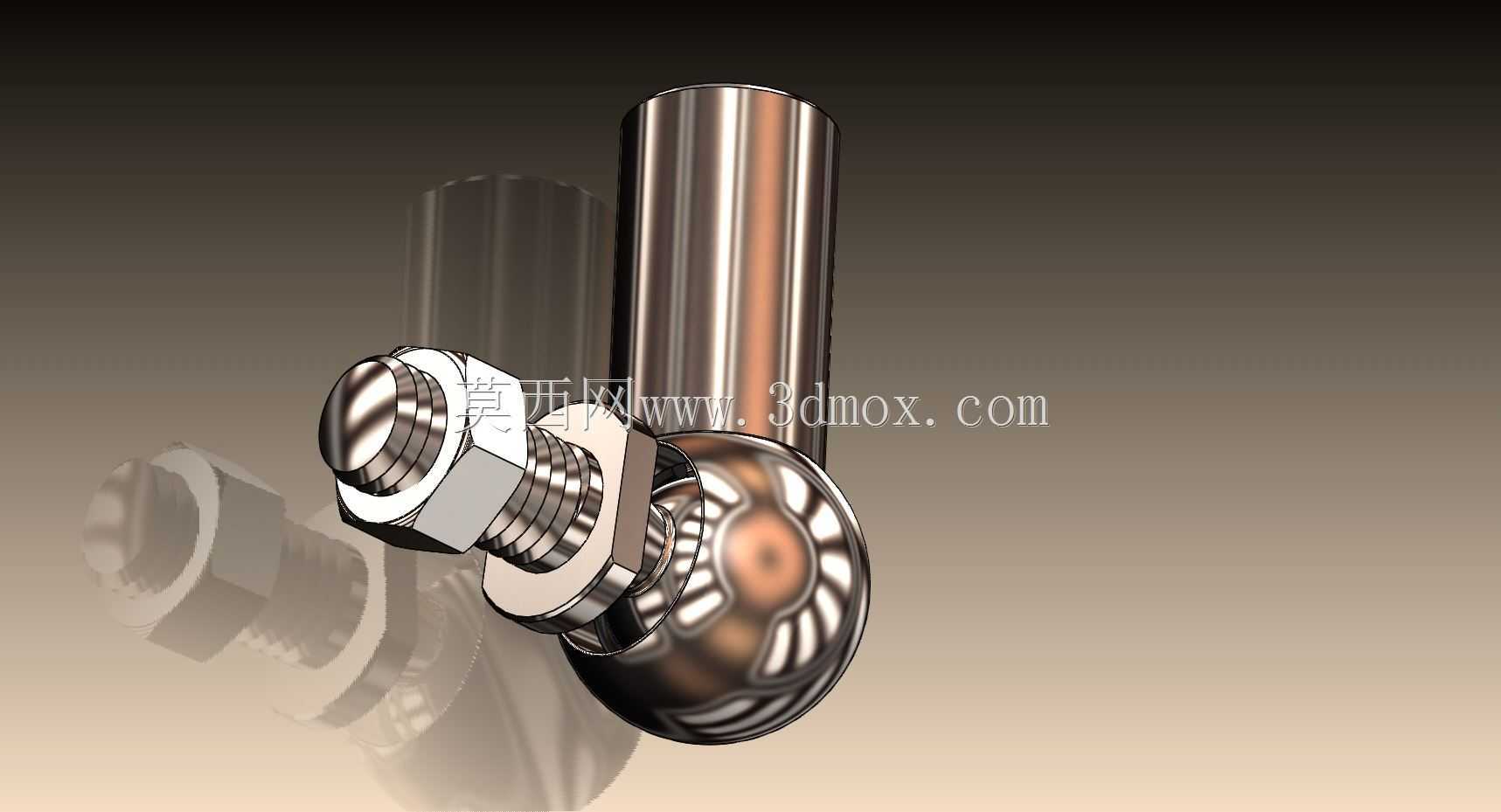

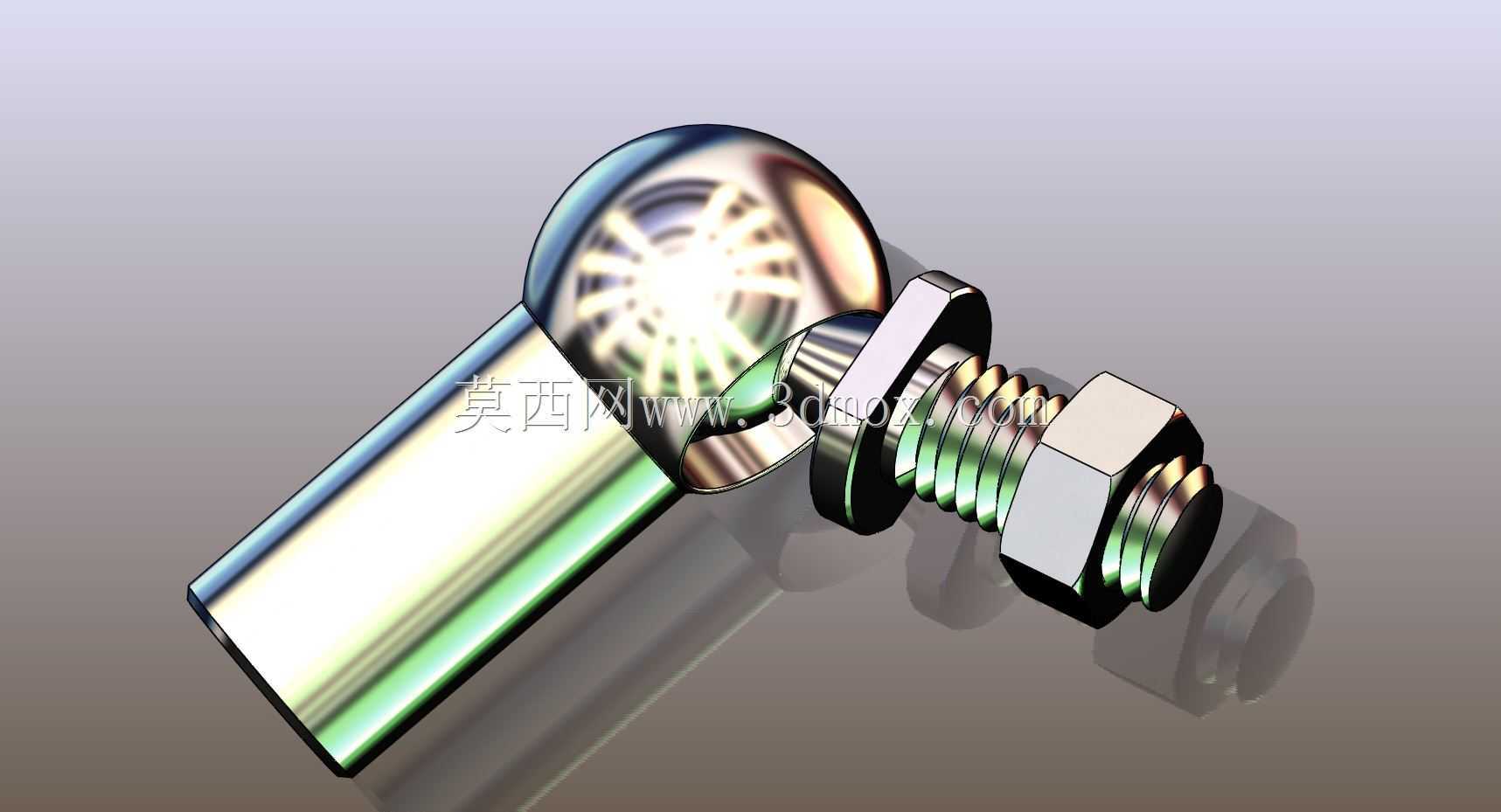

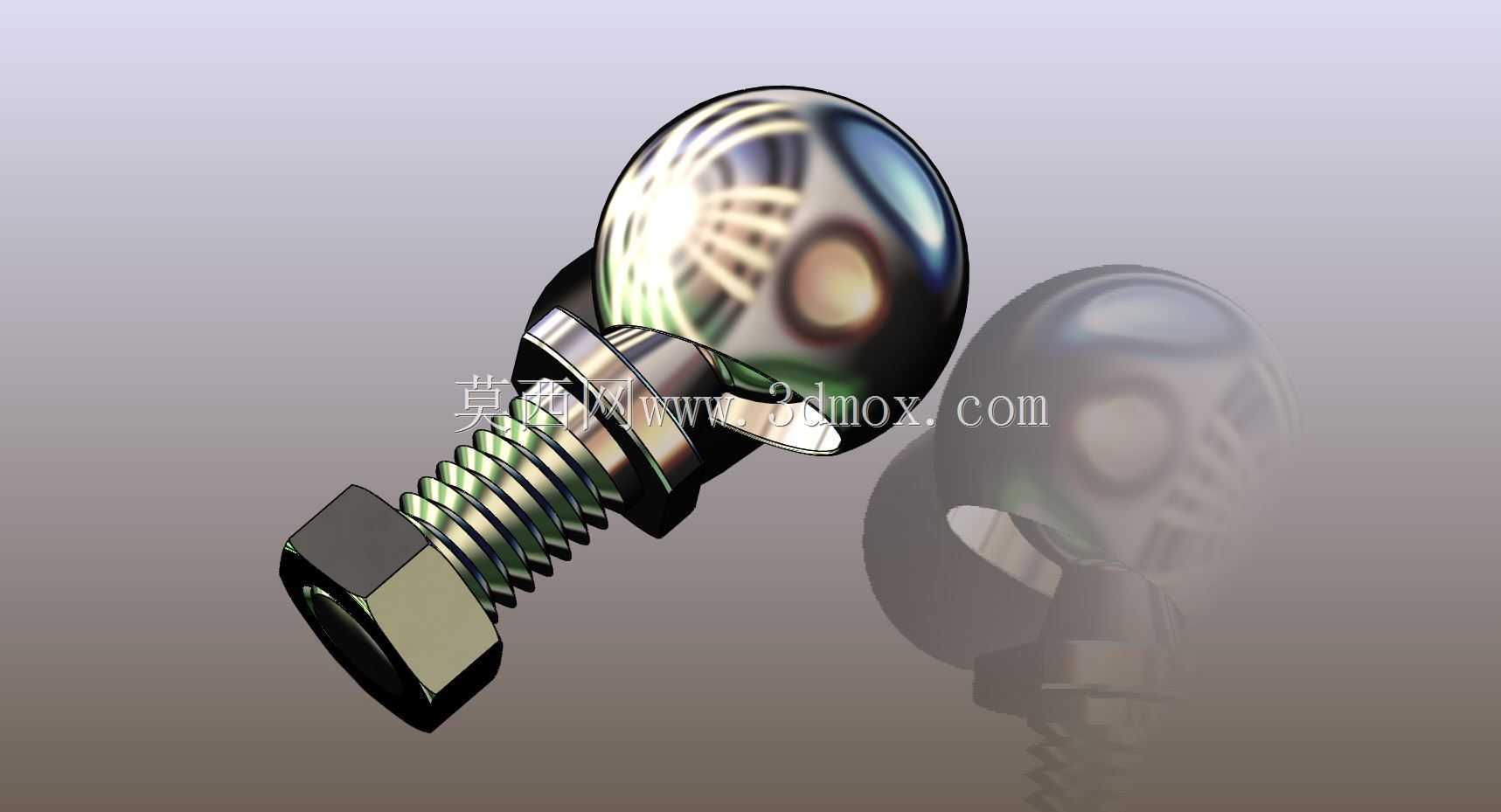

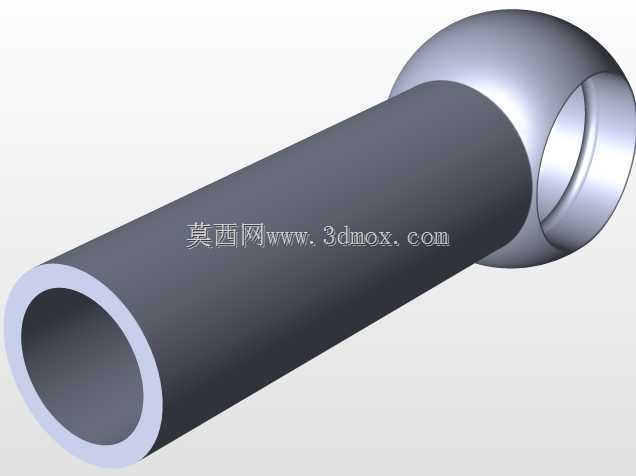

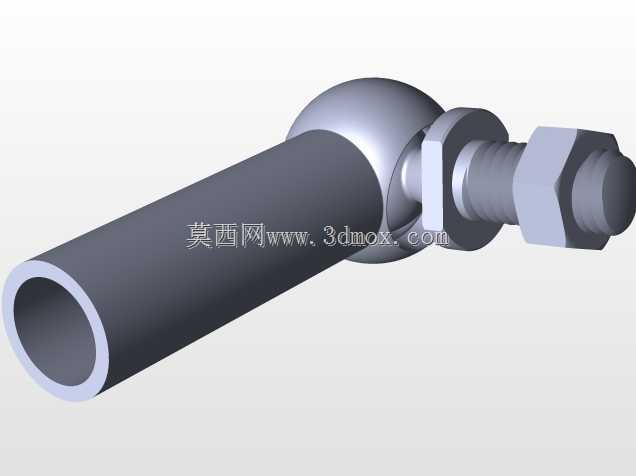

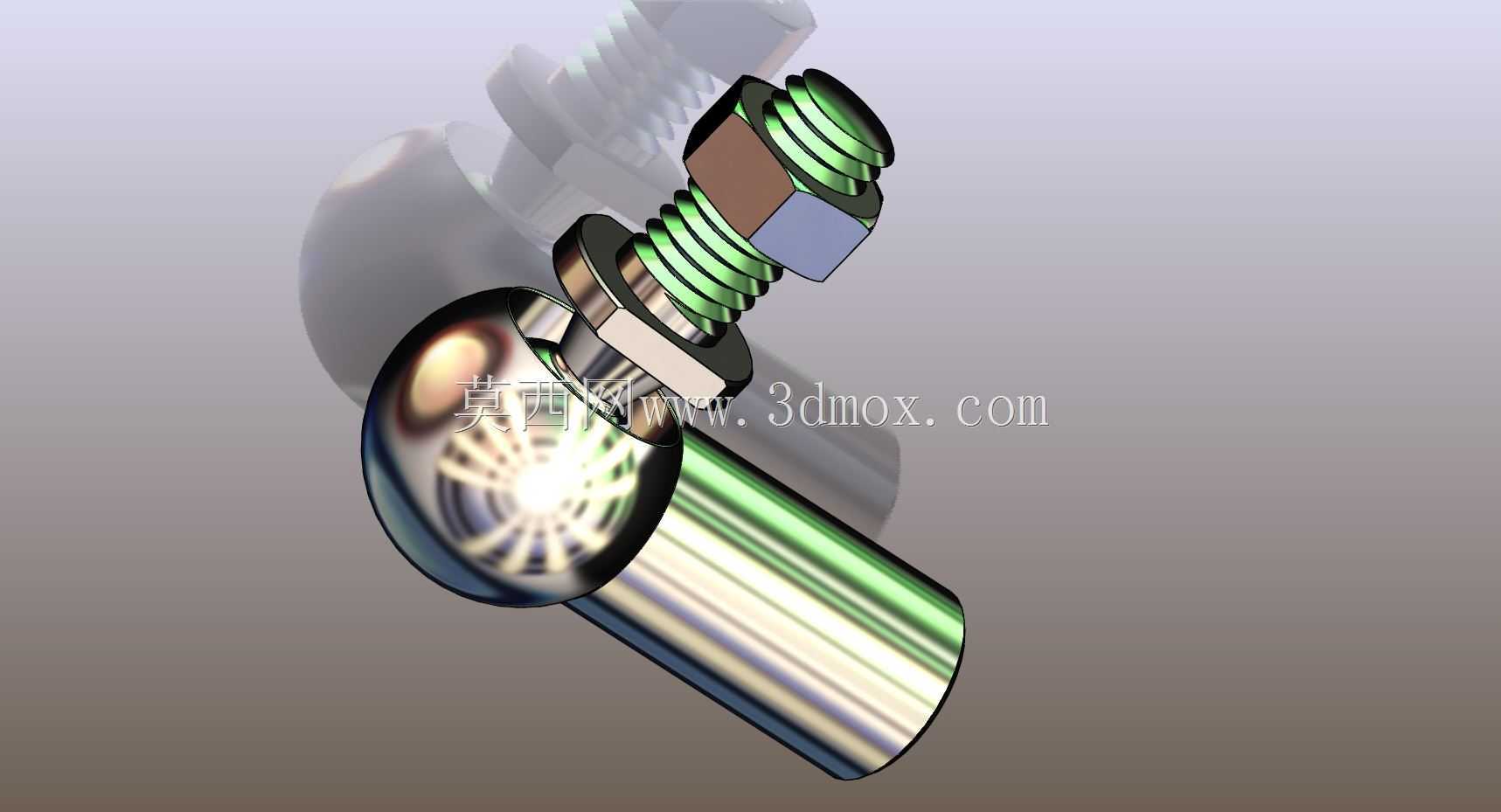

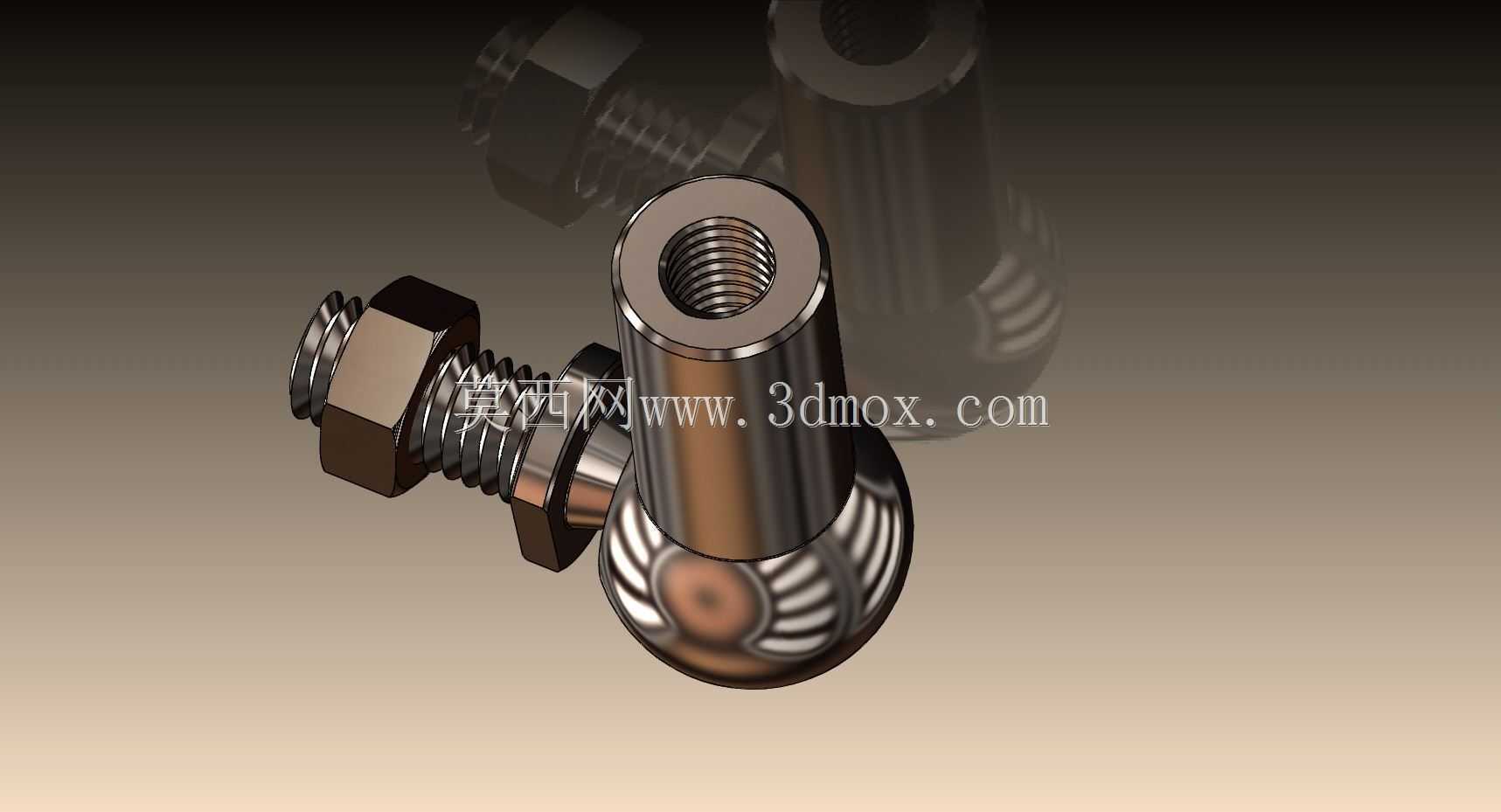

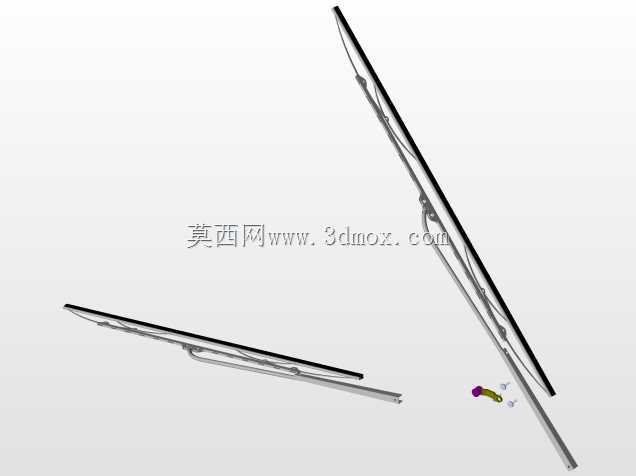

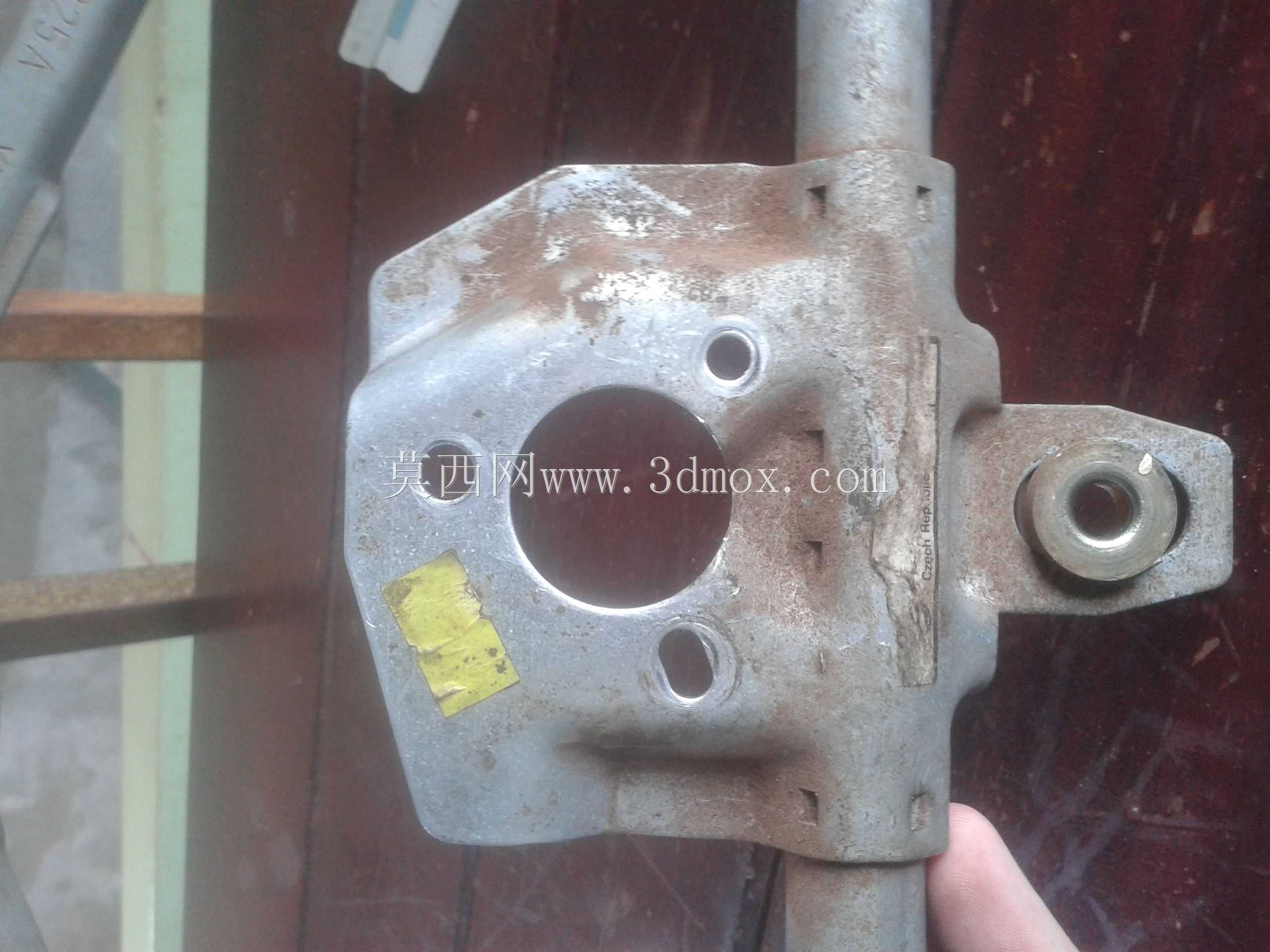

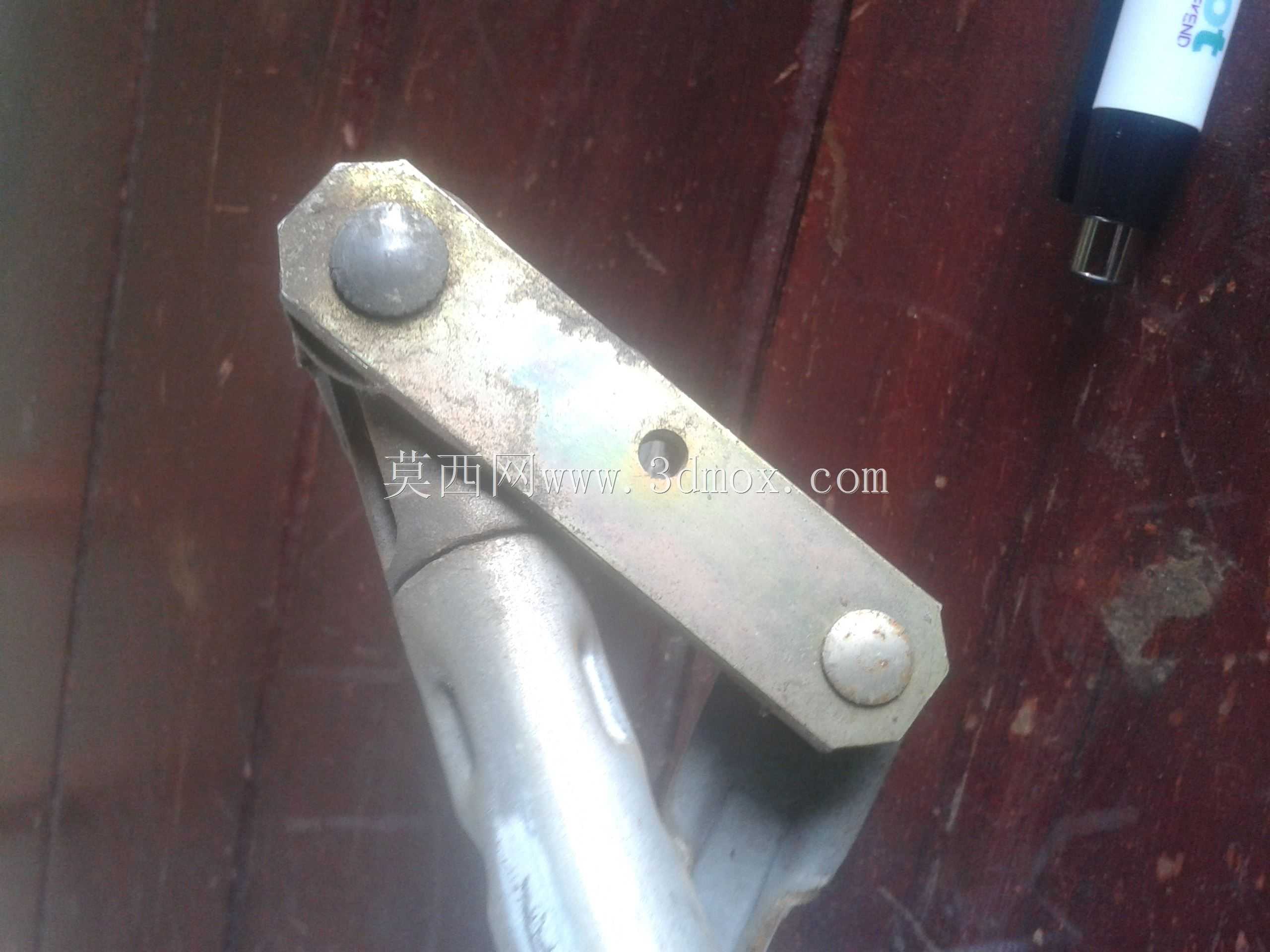

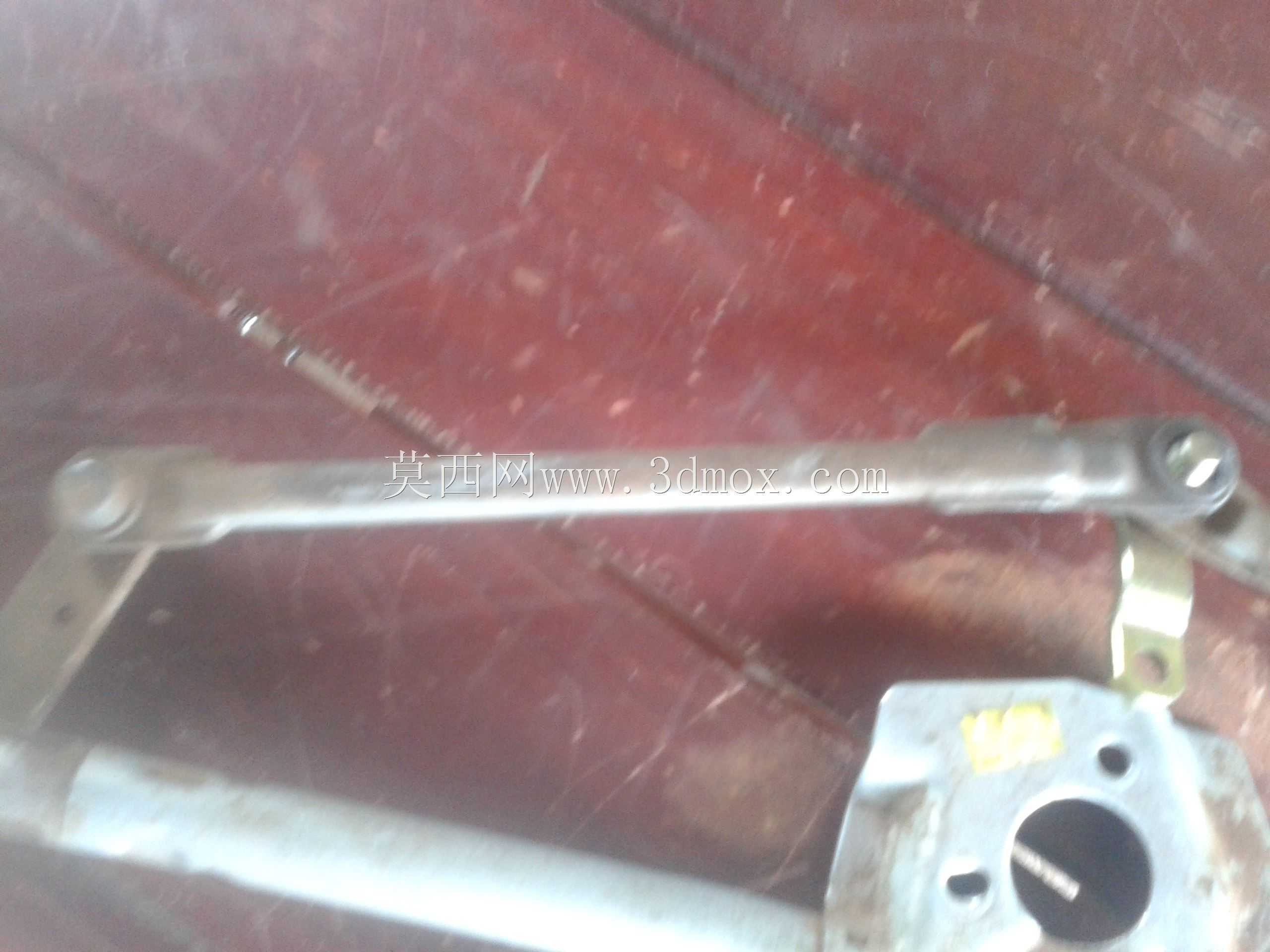

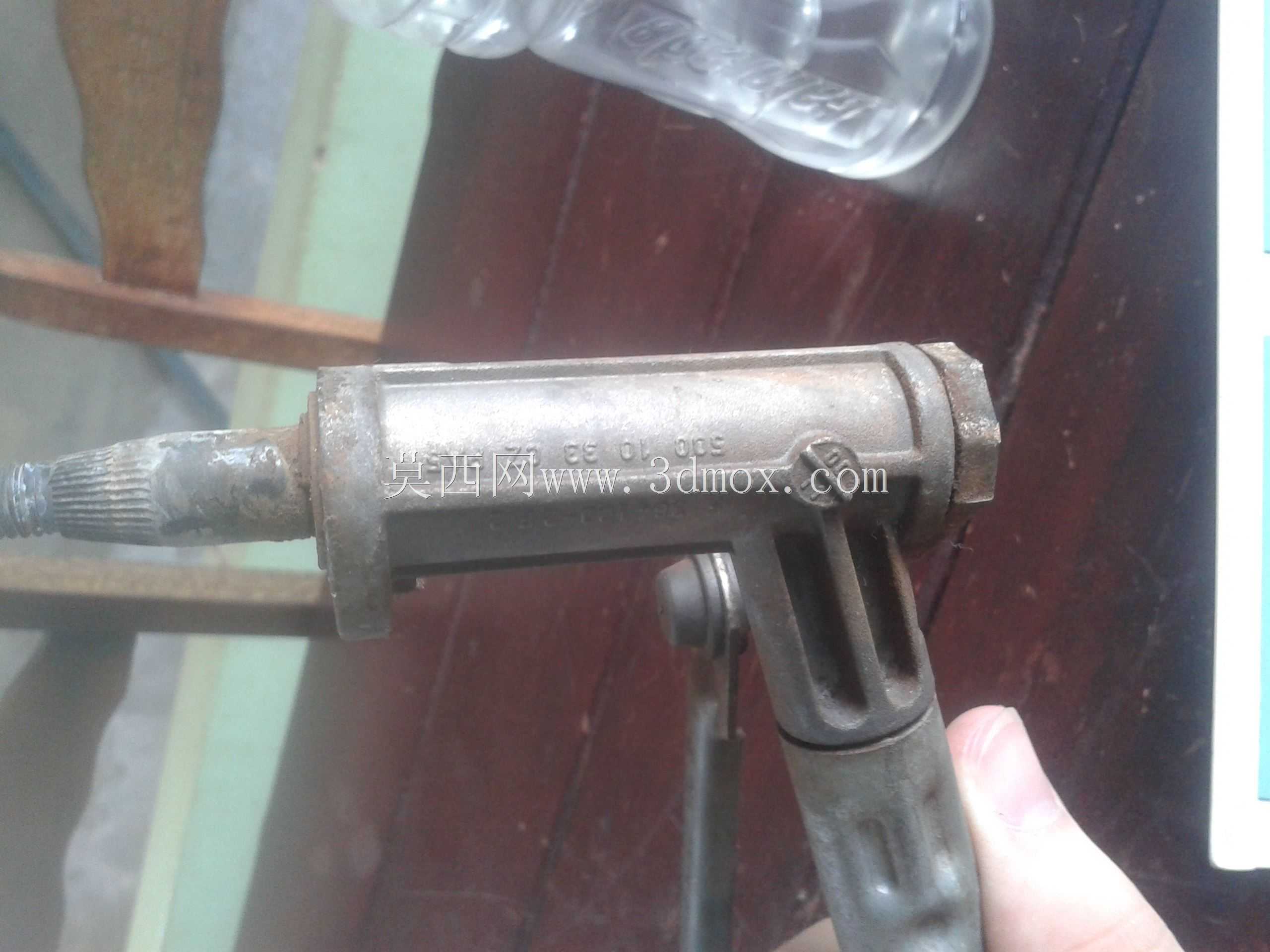

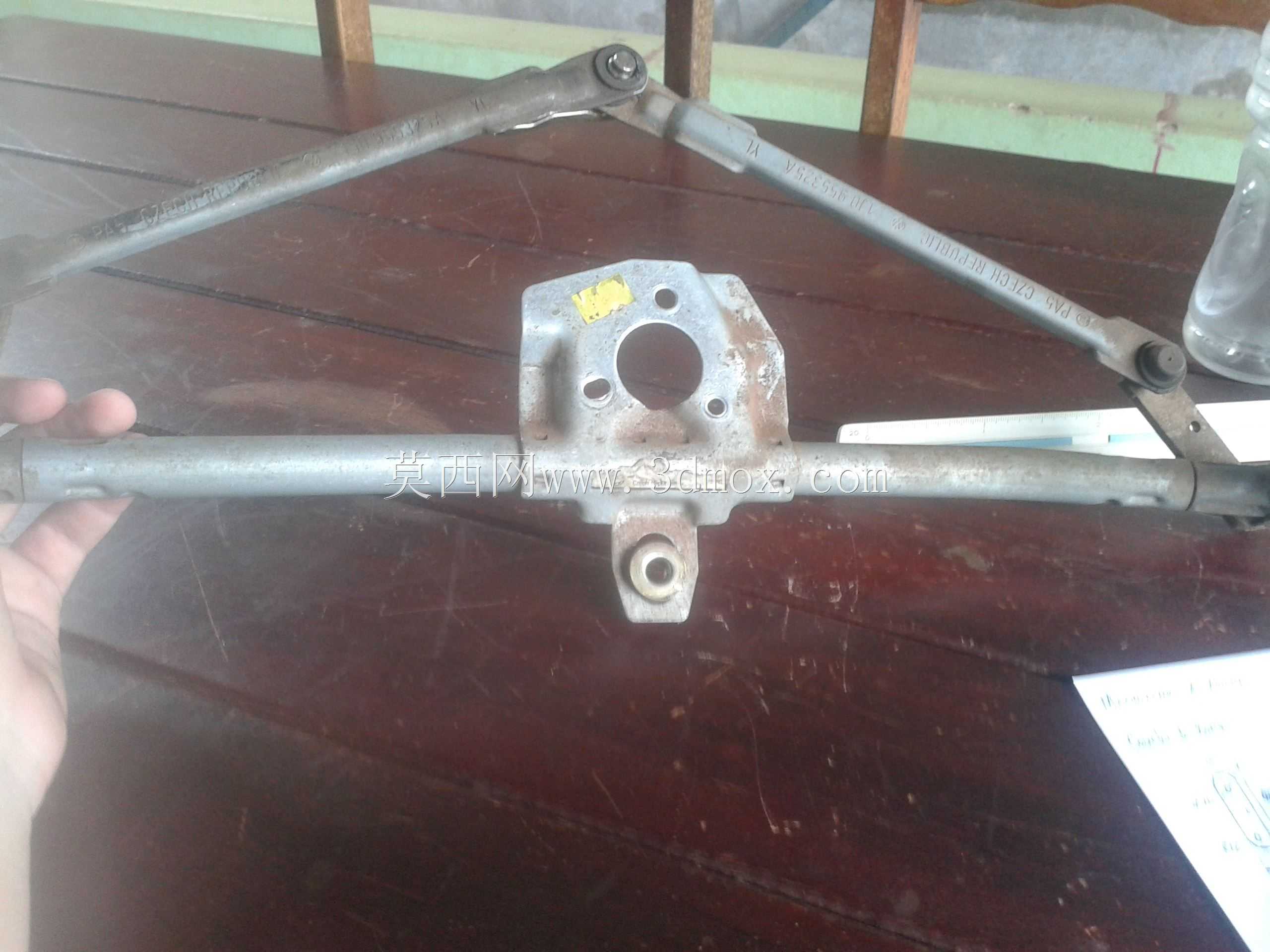

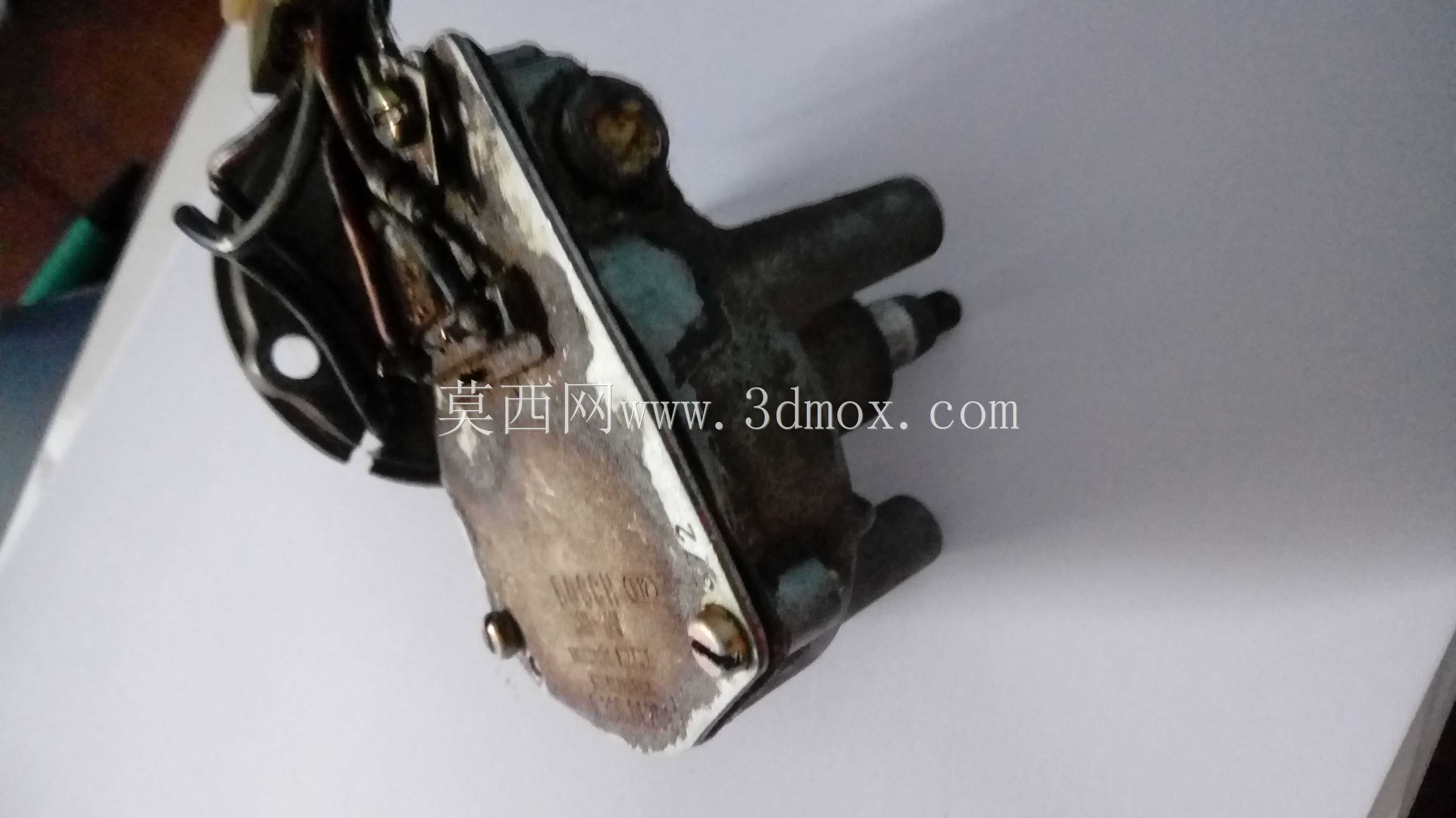

这套铰接紧固组件的核心结构由带球头的杆体、配套锁紧螺母以及球面配合座体共同构成,在各类需要小角度摆动补偿的机械连接场景中应用十分广泛。日常设备调试里,连杆机构的铰接点位、操纵拉杆的连接端、工装夹具的浮动压紧结构,都会用到这类带球面副的紧固元件,它既承担常规螺栓的轴向锁紧功能,又能通过球头与座孔的球面贴合,补偿被连接件之间少量的角度偏差,避免普通刚性螺栓在受偏载、铰接摆动时出现杆部受弯、螺纹根部应力集中断裂的问题。

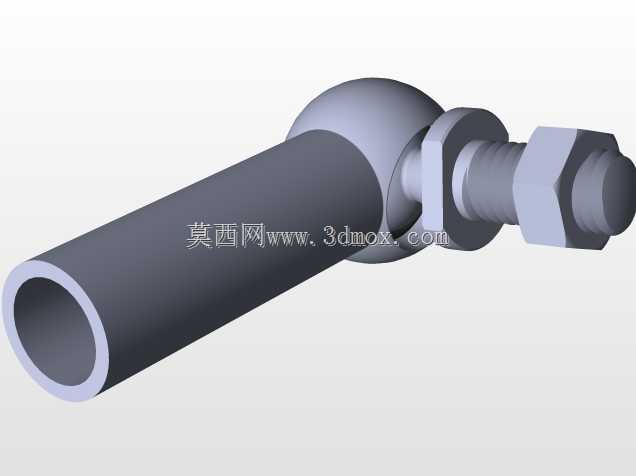

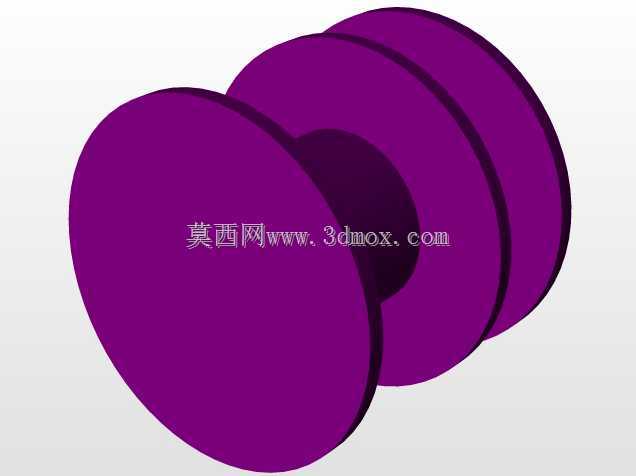

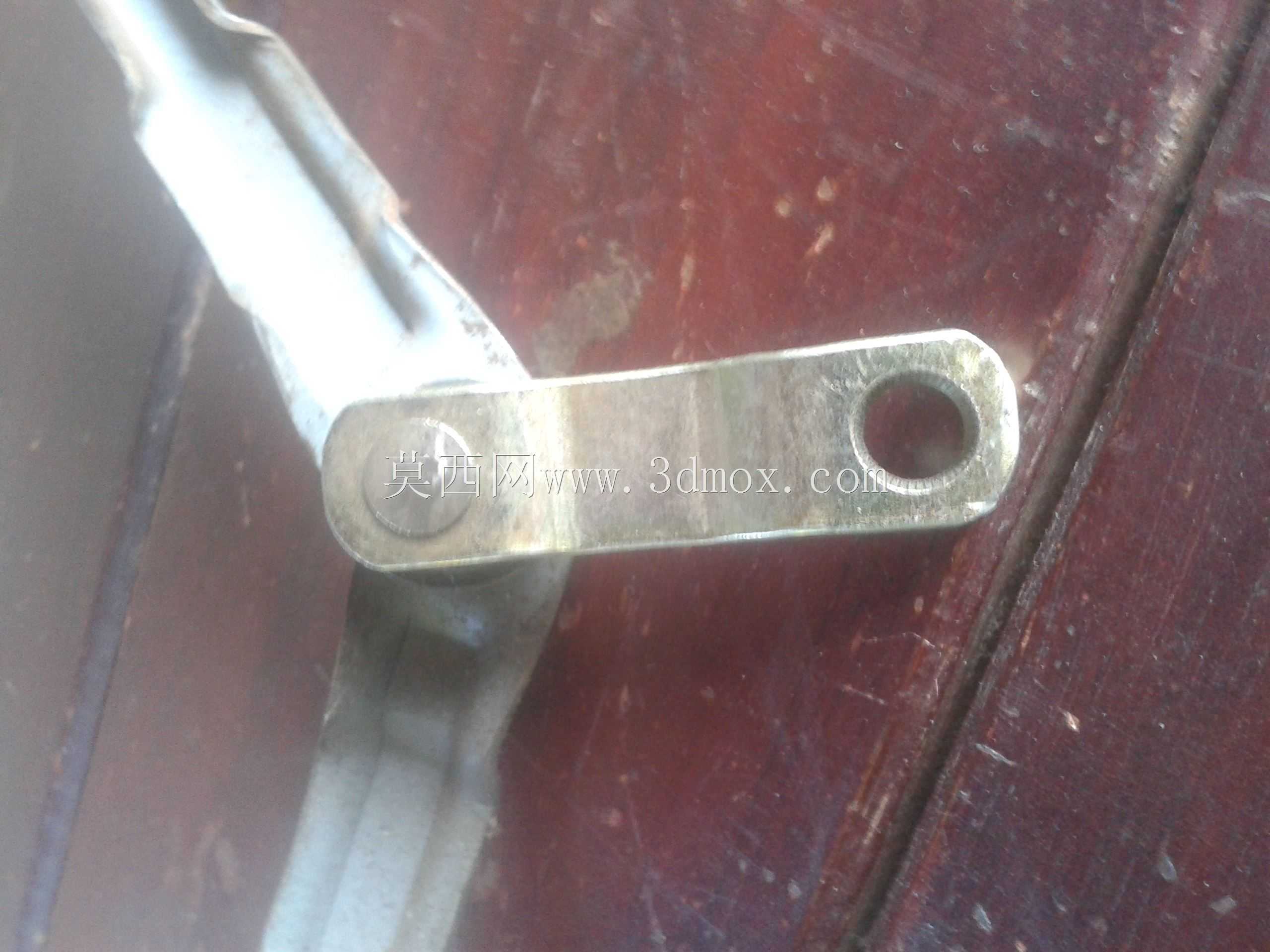

从实际装配逻辑来看,球头杆的光杆段伸入对应安装座孔后,球头球面与座体内凹球面完全贴合,球面接触属于面接触,相比销轴铰接的线接触形式,接触应力分布更均匀,承受径向冲击载荷的能力更强。杆体末端的外螺纹段穿过被连接件的通孔后,旋入六角锁紧螺母,拧紧过程中球面会自动自适应找正,即便两个被连接面存在小范围的平行度误差、安装孔存在轻微同轴度偏差,球面副都可以通过微小转动抵消装配偏差,不会在螺栓杆内部产生附加弯曲应力。

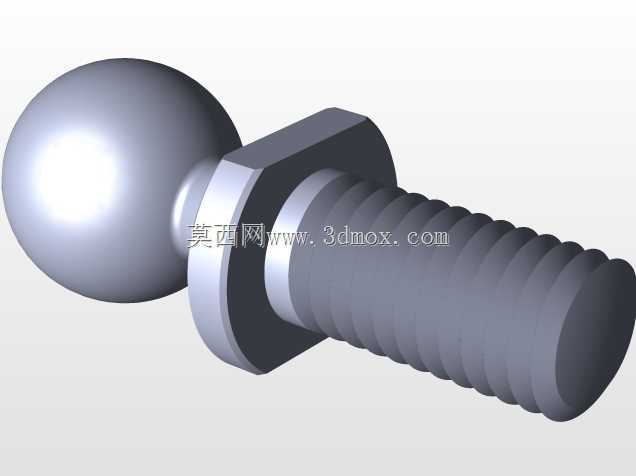

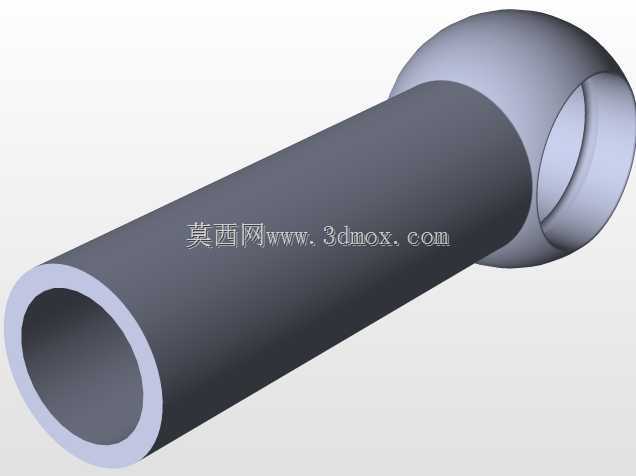

结构设计阶段首先要确定的是球头直径与杆体直径的匹配比例,球头直径通常取杆体直径的1.6到2.2倍,这个比例区间既能保证球面有足够的接触面积分散载荷,又不会让球头整体尺寸过大占用过多安装空间。球头表面的粗糙度需要控制在Ra1.6以内,球面的轮廓度公差要控制在0.02mm级别,保证球头在座孔内摆动时没有卡滞、也不会出现过大的配合间隙,如果球面加工精度不足,摆动过程中会出现局部点接触,反复受载后接触点容易出现压痕、磨损,最终导致铰接间隙变大,机构运行出现异响、定位精度下降。

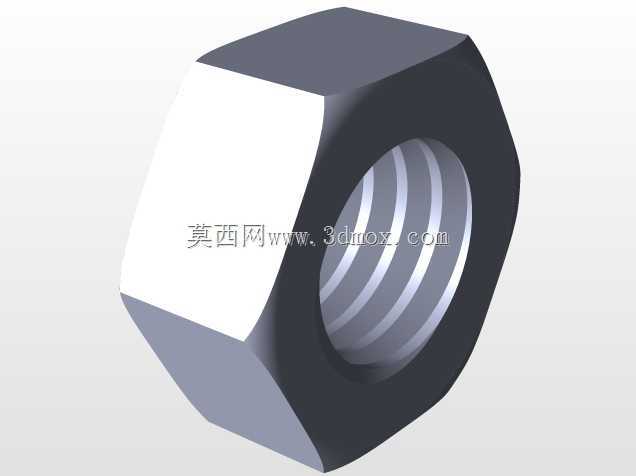

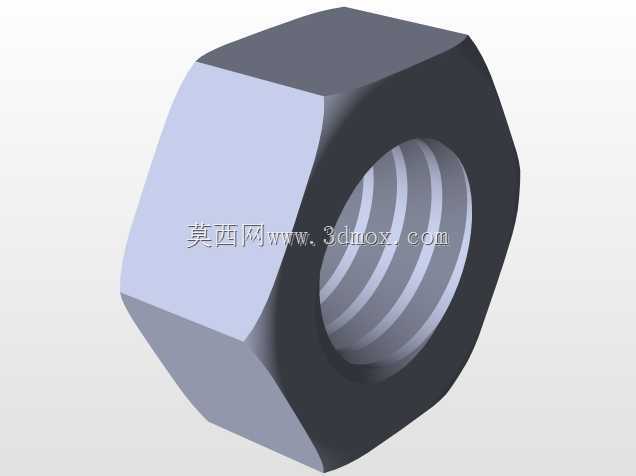

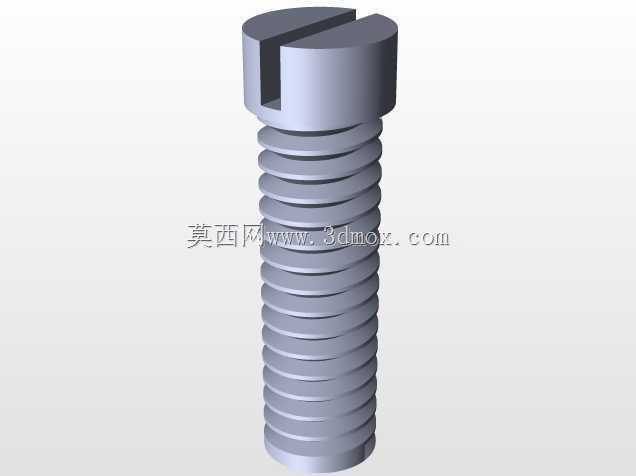

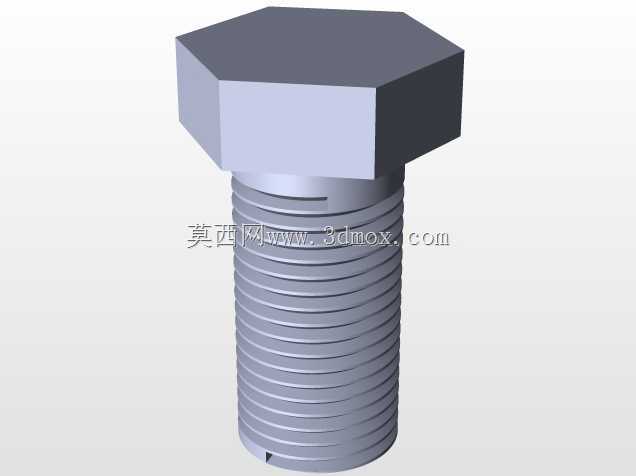

螺纹段的设计需要预留足够的螺母拧紧行程,螺纹末端要加工出小于螺纹小径的倒角,方便螺母顺利旋入,螺母采用标准六角锁紧形式,厚度选取要匹配螺纹公称直径,保证拧紧后螺纹啮合圈数不少于8圈,避免轴向载荷过大时出现螺纹滑牙。杆体与球头衔接的过渡位置必须加工圆角,圆角半径不能小于杆体直径的0.1倍,这个位置是整个零件的应力集中高发区,铰接摆动带来的交变弯曲载荷、螺母拧紧带来的轴向拉应力都会在过渡位置叠加,圆角处理可以大幅降低应力峰值,提升零件的疲劳寿命。

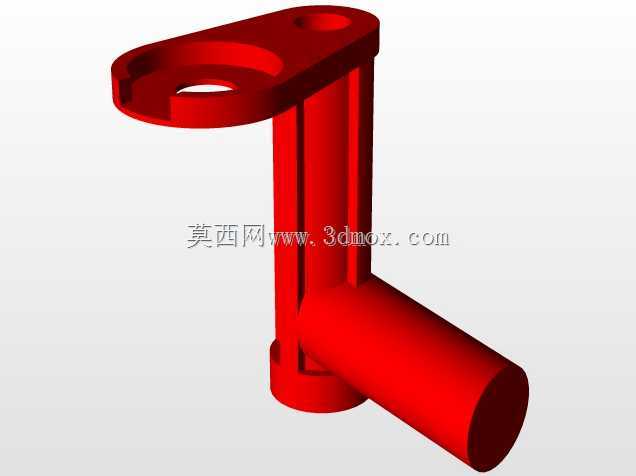

安装边界方面,球头所在的安装座需要预留对应球头直径的容纳腔,腔体内球面的尺寸要和球头做配作加工,保证球面贴合率不低于75%,集中接触区域不能出现在球面边缘,要分布在球面中部的承载区域。螺母拧紧侧需要预留足够的扳手空间,六角螺母的对边尺寸外侧至少留出1.5倍螺母厚度的操作空间,方便套筒或者开口扳手施加拧紧力矩。杆体的轴向长度要根据被连接件的总厚度、螺母厚度、防松垫圈厚度共同核算,拧紧后螺纹末端要露出螺母2到3个螺距,既保证螺纹完全啮合承载,又不会因为伸出过长和周边运动部件发生干涉。

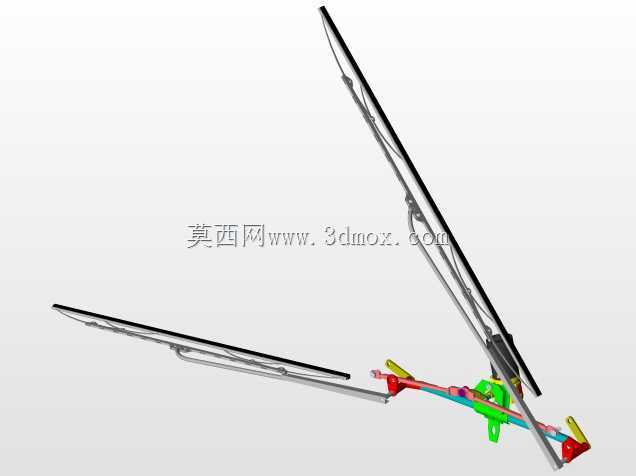

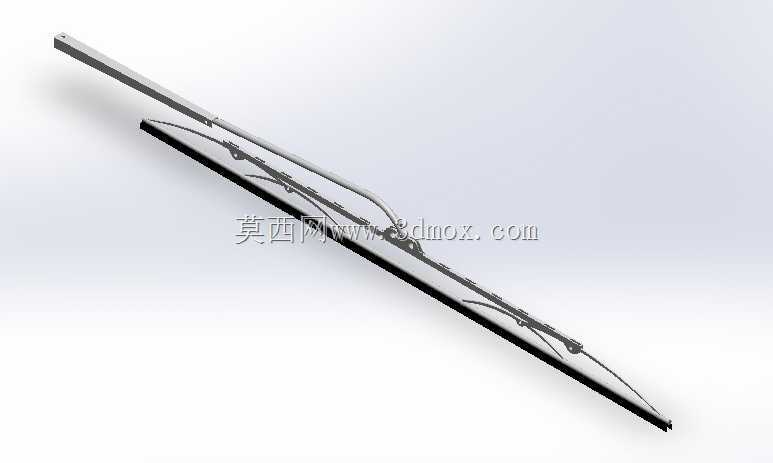

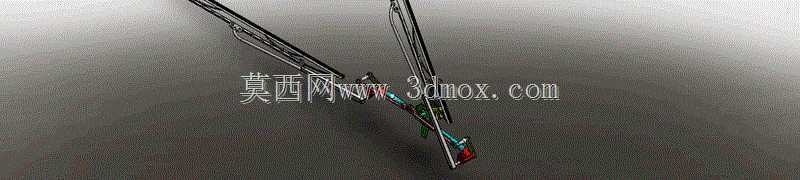

在汽车操纵连杆、轻型设备的可调支撑脚、自动化生产线的浮动压头场景中,这类组件的摆动角度通常设计在±8°以内,这个角度范围足以补偿常规的装配误差,同时球面的接触面积不会因为摆角过大而急剧减小。如果应用场景存在持续的往复摆动,球面配合面需要预留润滑脂加注空间,或者在表面做硬化处理,提升耐磨性能,避免长期往复转动后球面磨损松旷。建模过程中需要重点验证螺母拧紧全行程里,球头摆动到极限角度时,杆体和座孔边缘不会发生磕碰,螺纹旋合过程中没有零件干涉,装配路径符合实际现场的安装顺序,拆分后的每个零件都具备可加工性,球面、螺纹、六角面这些特征都可以通过常规车削、铣削工艺完成加工,不需要特殊的非标工艺。
