交流稳压器内部钣金固定支架结构

　　这套钣金支架主要服务于交流稳压电源设备的内部装配场景，属于整机里承托、定位与隔离电气部件的承载骨架类零件。在稳压设备的实际装配流程中，这类支架往往处在铁芯、绕组、接线端子排与机箱壳体之间的过渡位置，既要把较重的铁芯组件可靠托住，又要给周边的电路板、线束卡扣、绝缘隔板留出固定点位，同时还要承担一部分散热风道导流和电磁屏蔽边界的作用，所以它并不是一块简单的折弯铁皮，而是把安装、限位、避让、接地这几项需求整合在同一张板料上的集成式结构件。

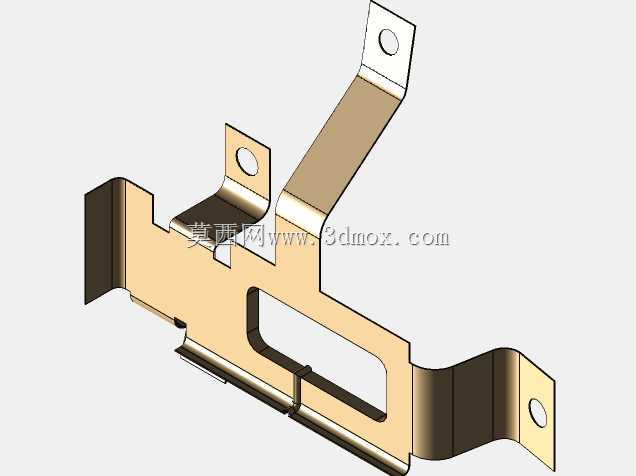

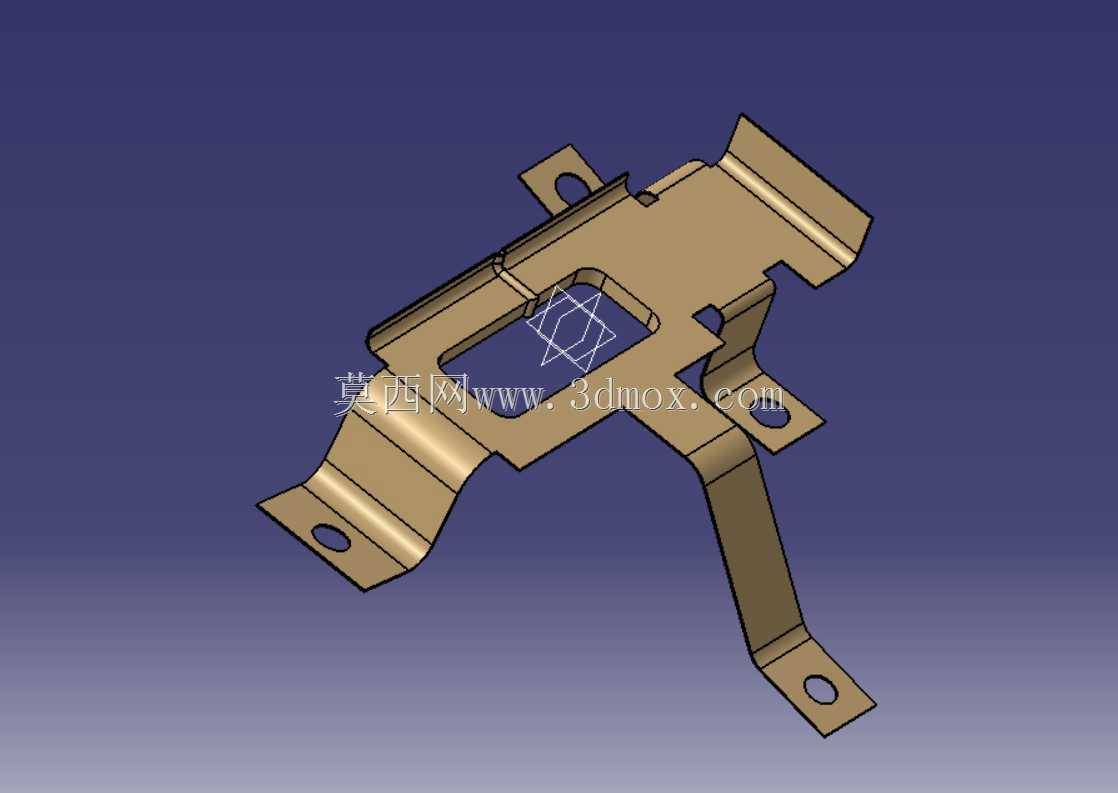

　　从结构形态上看，零件采用薄金属板经冲孔、折弯、翻边成型，主体是一块带大尺寸镂空窗口的承托平面，四周延伸出多道不同角度的折弯支腿与翻边。中间的方形镂空并非减重装饰，而是为稳压单元中部凸出的绕组或骨架预留的避让空间，装配时铁芯组件可以从窗口处对位嵌入，既限制了部件水平方向的窜动，又能让支架板面贴合在铁芯的基准面上，把支撑力分散到更大的接触区域。板面两侧向上翻起的折边形成近似槽形的限位轮廓，能够卡住铁芯或线包的侧边，防止设备在运输振动、整机移位过程中内部组件发生横向滑移；翻边同时提升了整张薄板的截面惯性矩，让板材在厚度不大的情况下也具备足够的抗弯刚度，避免承托重型铁芯时出现中部下凹。

　　支架向外伸出的多条支腿末端都设计了带圆孔的安装耳，孔位分布在不同高度和方向上，这是根据机箱内部安装柱、绝缘支柱和接地螺柱的实际坐标反推出来的固定点。部分支腿向下弯折形成支撑脚，把主体承托面抬离机箱底板，在下方留出走线和空气流通的间隙；另一些支腿向侧面展开，则用于与机箱侧壁或相邻支架进行螺钉连接，形成多点约束。安装耳处的圆孔适合穿入螺钉或绝缘衬套，孔径与孔边距按照薄板连接的常规工艺取值，孔到折弯线保留了足够距离，避免折弯时孔位被拉扯变形，也保证螺钉头和垫圈有充分的压紧面。

　　设计这类钣金件时，首先要从整机堆叠尺寸倒推支架的边界：主体承托面的长宽由铁芯底部轮廓决定，通常比铁芯外形每边多出几毫米的贴合余量；支腿展开后的最大外轮廓不能与机箱内壁、加强筋和相邻元件干涉，尤其要注意折弯后支腿在高度方向上占据的空间，防止顶盖压下后与元件碰撞。折弯高度受板厚和下模开口限制，翻边不宜过高，以免成型困难；支腿上的安装孔要与机箱底孔、绝缘柱孔位同轴，公差带按照钣金件的经济加工精度选取，过严的孔位公差只会增加模具成本而对装配没有实质帮助。

　　板料厚度的选择需要在刚度、重量和成本之间平衡。承托铁芯的区域依靠折边和压型来提高刚性，而不是单纯加厚板材；板面如果面积较大，还可以通过局部翻孔、压筋或折弯边来抑制共振。支架表面通常进行导电防护处理，以便与机箱壳体形成稳定的电气连接，在需要绝缘隔离的位置则通过衬套、绝缘垫片与带电部件隔开，因此模型中各安装孔周围都预留了放置垫圈和衬套的平面区域。

　　从建模角度看，这类零件适合用钣金特征同步构建：先画出平板展开轮廓，再依次加入安装孔、避让窗口和定位缺口，最后按照实际折弯顺序添加折弯边，并控制折弯半径、折弯系数和K因子，使展开料长与车间工艺一致。建模过程中需要反复核对折弯方向，保证支腿是朝向机箱底板还是朝向元件侧；相邻支腿之间不能出现折弯重叠，窗口边缘与折弯线之间要保留最小材料宽度，防止冲压时模具强度不足。完成成型后还应在装配环境中进行干涉检查，模拟螺钉装入、线束穿过和铁芯落位的全过程，确认每个固定点都有工具操作空间。

　　在稳压电源、小型变压器、低压配电模块等产品中，这类一体化钣金支架能够减少内部零件数量，把原本需要多块角码和垫板才能实现的固定功能集中到一件上，装配时只需对准几个支腿孔位即可完成定位，有利于控制整机一致性。它的结构细节虽然不复杂，但孔位、折弯高度和避让窗口都紧密围绕内部电气元件的实际尺寸展开，是典型的以装配约束和钣金工艺为驱动的承载件。
