等轴平行齿轮传动变速箱结构

　　这套等轴平行齿轮传动箱体，面向中小功率工业传动场景搭建，常见于轻工输送线、小型实验台架、教学演示装备以及低速辅机驱动单元，用来在原动机与执行端之间完成转速匹配与扭矩传递。整机采用剖视开放的箱体布局，内部三级平行轴圆柱齿轮依次啮合，动力从一侧输入轴接入，经过逐级减速后由另一侧输出轴送出，传动路线清晰，轴系沿箱体高度方向分层布置，既压缩了整机轴向长度，也让齿轮啮合区的检修空间更加充裕。

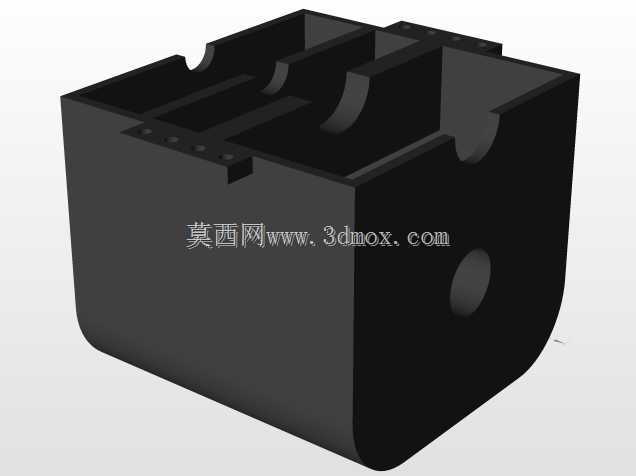

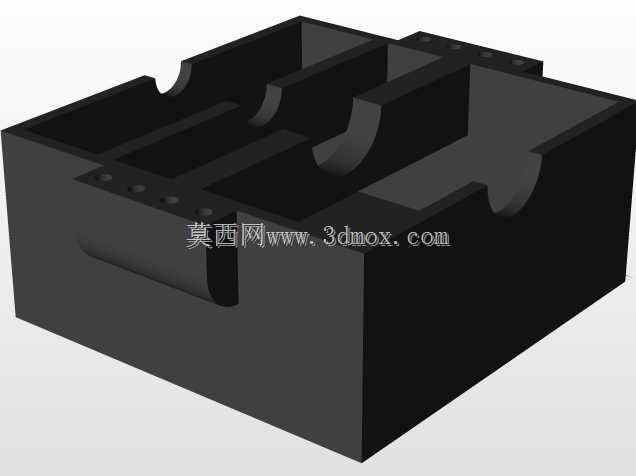

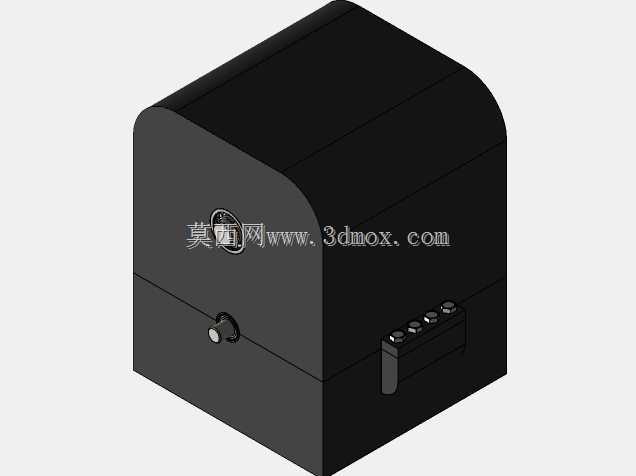

　　从实际装配边界来看，箱体采用立式块体结构，底部预留安装基面与紧固孔位，可直接固定在设备机架或型钢底座上；输入、输出轴端从箱体两侧同轴方向伸出，轴端配套标准轴承与端盖定位，现场对接联轴器、带轮或链轮时不需要额外改造箱体。箱体内部设置多道加强筋与轴承座支撑壁，齿轮啮合产生的径向力通过轴、轴承传递到箱体壁面，加强结构能够抑制轴系挠曲，避免长期满载运行后出现齿轮偏载。

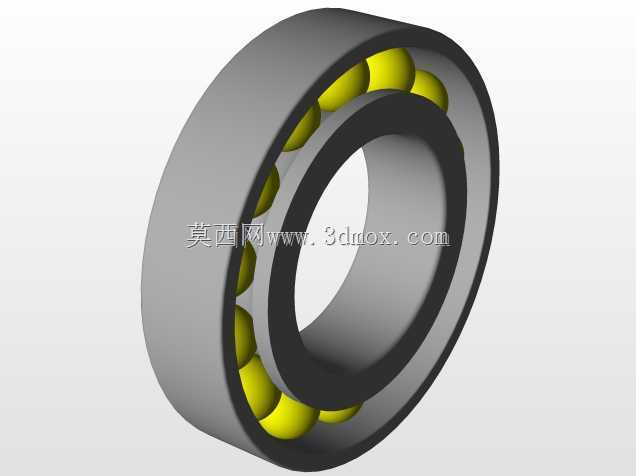

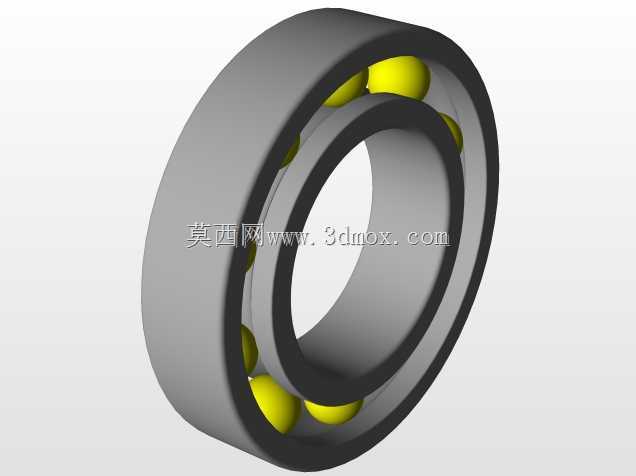

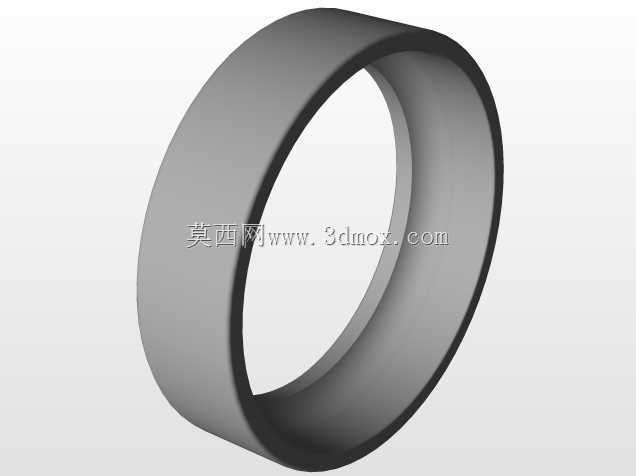

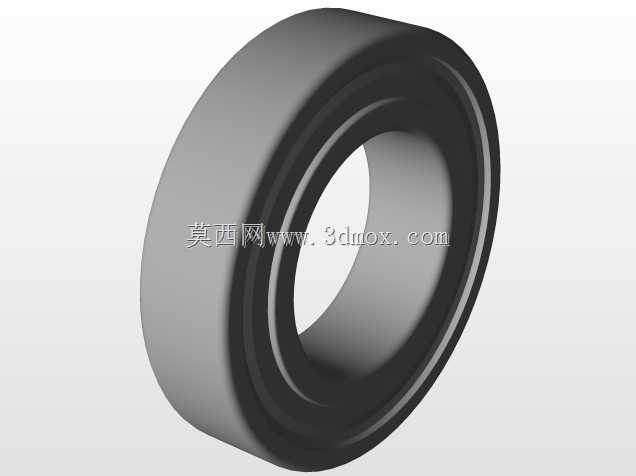

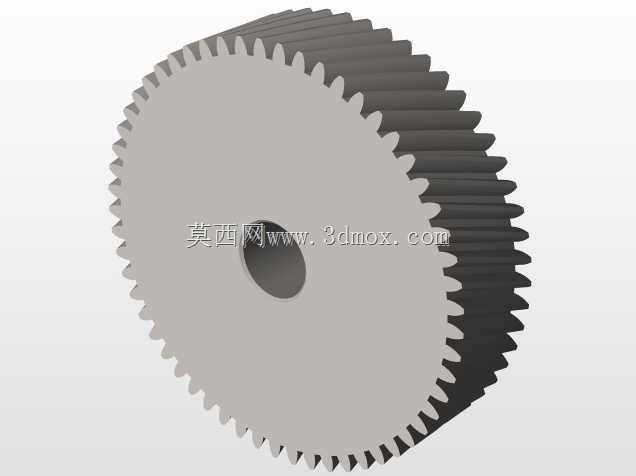

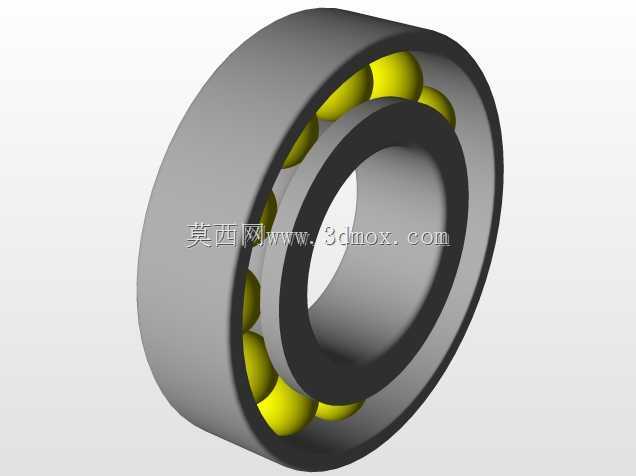

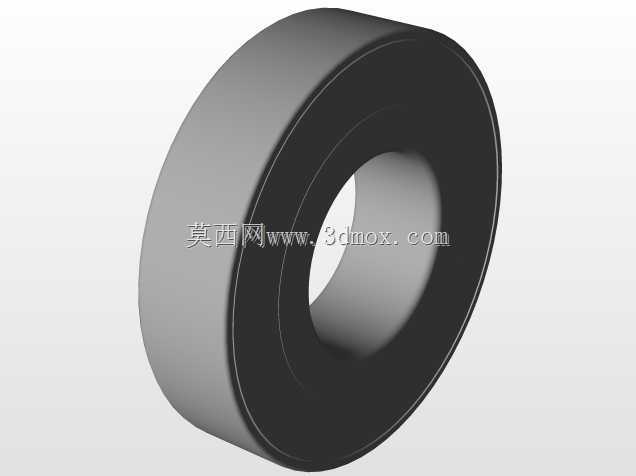

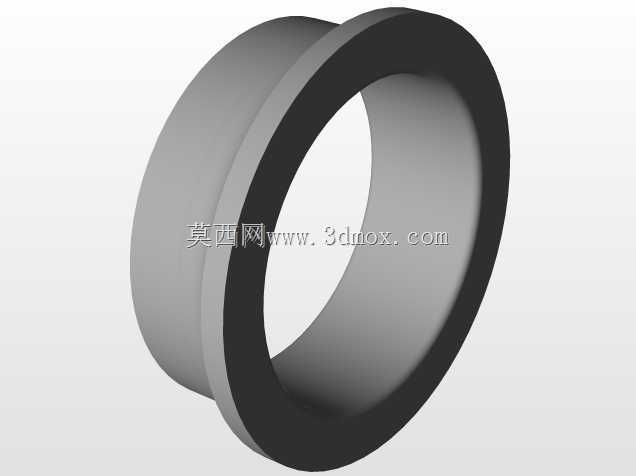

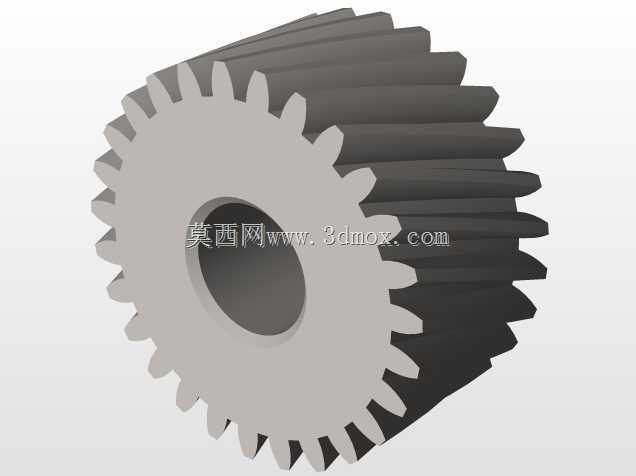

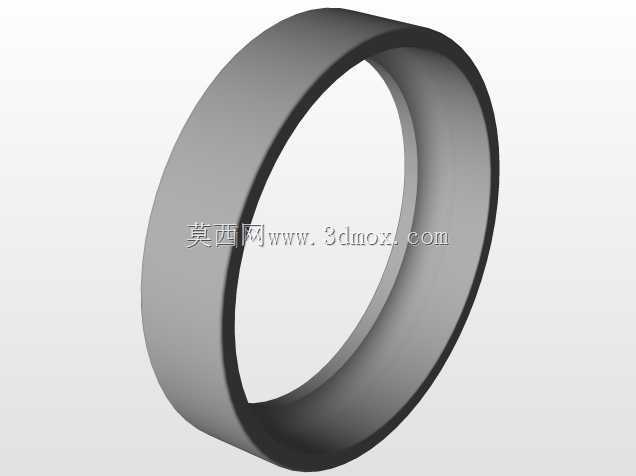

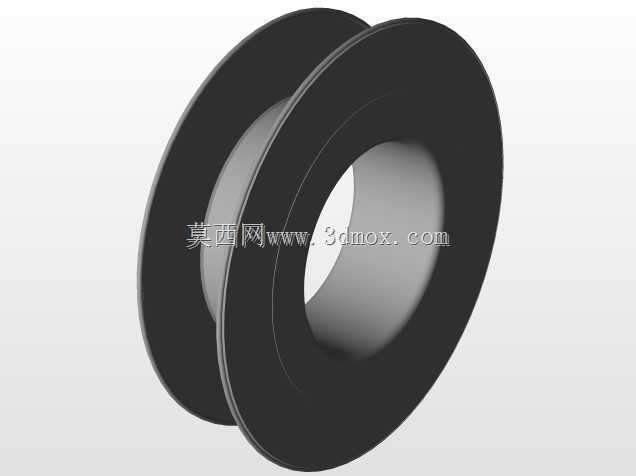

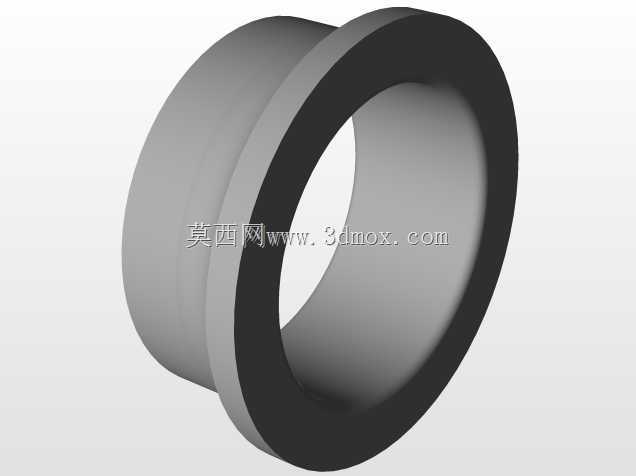

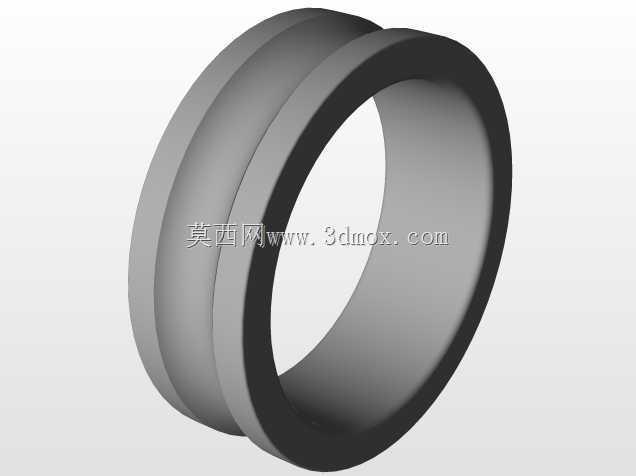

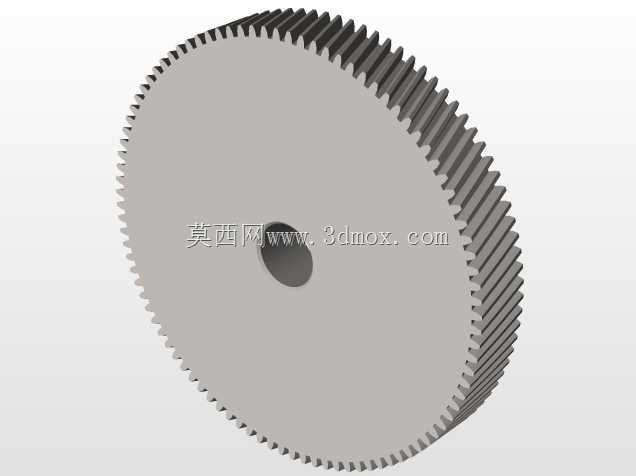

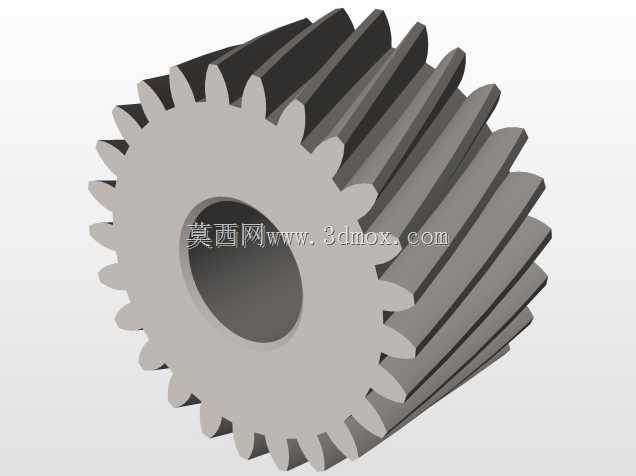

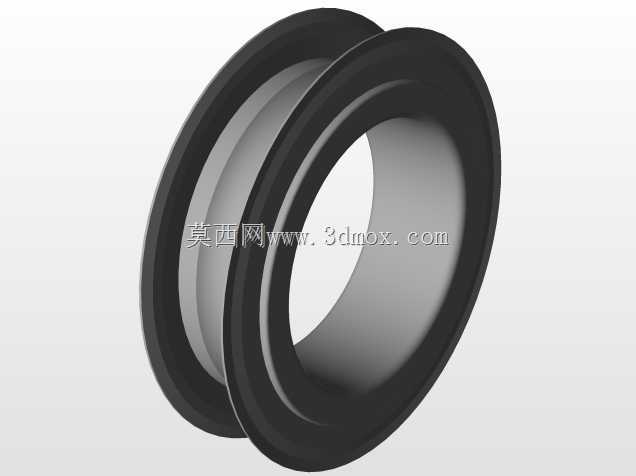

　　设计过程中优先选用标准外购轴承，轴承型号从通用轴承样本中选取，内孔与轴颈采用过渡配合，外圈装入箱体轴承孔后由端盖压紧轴向位置，既保证轴系回转精度，也降低了非标零件的加工成本。齿轮采用直齿圆柱齿轮形式，啮合无轴向力，轴系只需要承担径向载荷，轴承选型与箱体支撑设计都更简单；齿轮参数按照传动比逐级分配，高速级小齿轮齿数较少、低速级大齿轮齿宽适当加大，兼顾传动平稳性与低速大扭矩承载需求。

　　箱体下半部分设置储油腔，齿轮运转时可通过飞溅润滑将润滑油带到啮合齿面与轴承位置，不需要额外配置油泵管路，结构简洁且维护点少。箱体侧面开设观察与拆装开口，装配时可以从开口处依次放入轴系、齿轮与轴承组件，后期检修也能够直接暴露啮合部位，快速检查齿面磨损、轴承间隙与润滑状态。箱体边角做加厚处理，安装孔周围布置凸台，紧固螺栓拧紧时不会造成箱体局部变形。

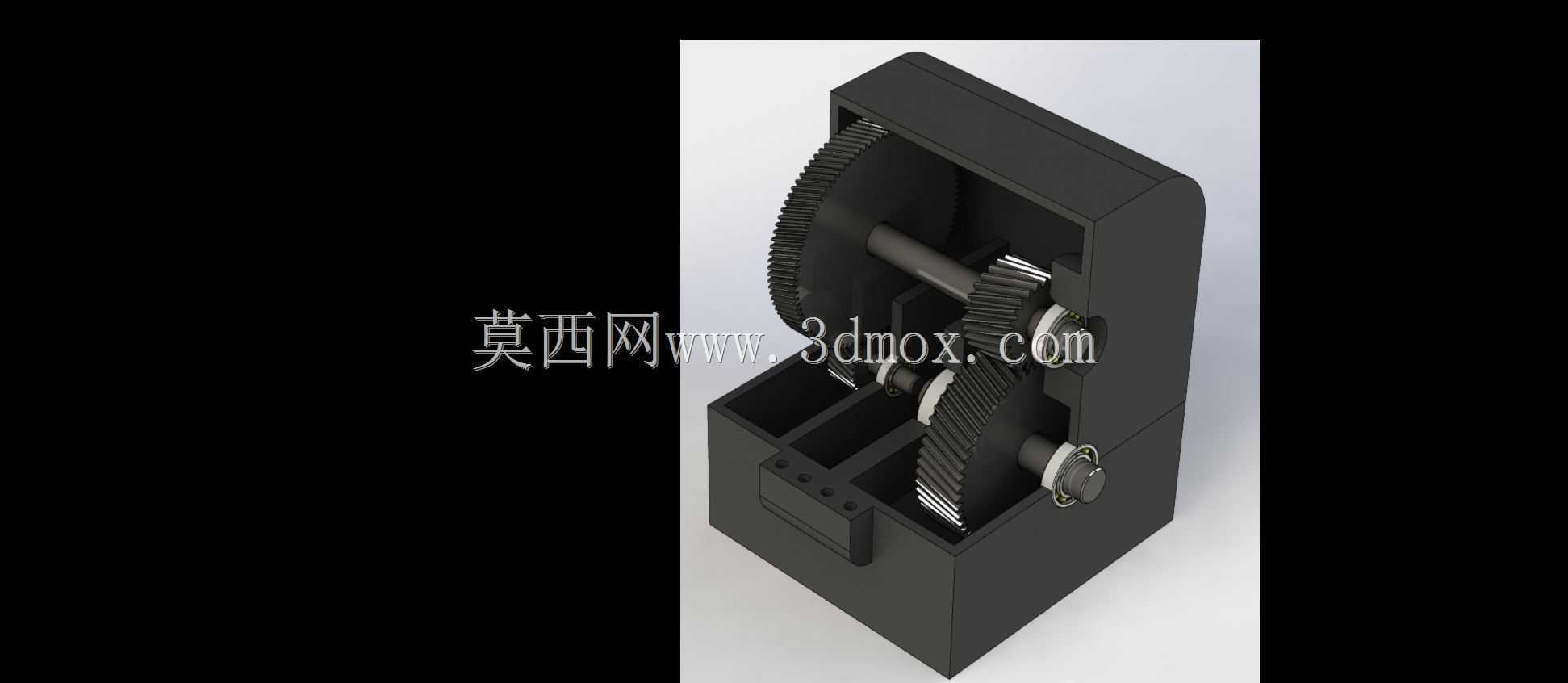

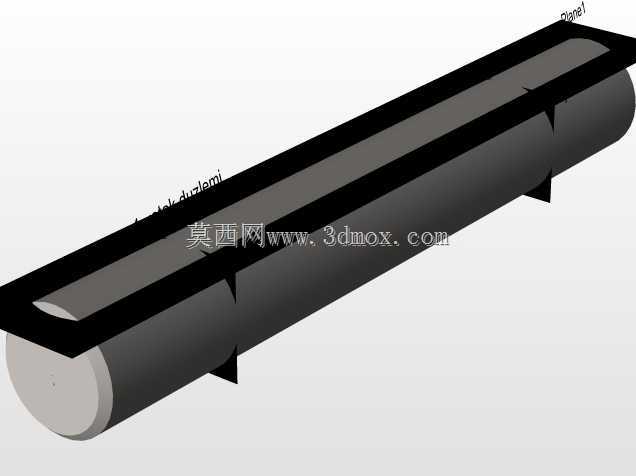

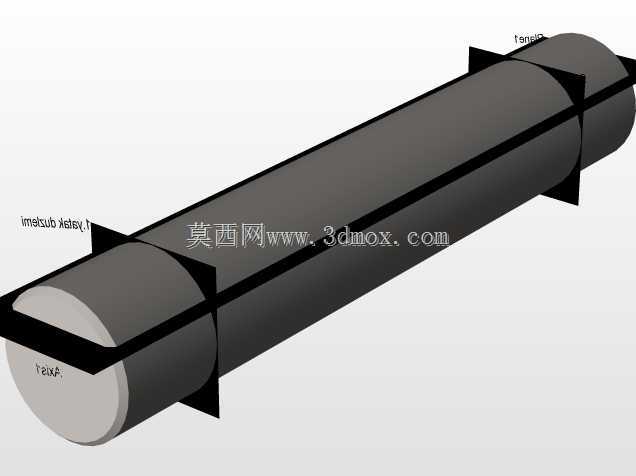

　　三维结构完整还原了内部齿轮、轴、轴承、箱体与端盖的装配关系，每一级齿轮的中心距、齿宽与轴段长度都按照传动布局匹配，轴上设计轴肩对齿轮和轴承进行轴向定位，齿轮与轴之间通过键连接传递扭矩，周向固定可靠。输入端与输出端的轴伸长度、键槽尺寸都预留了标准连接件的安装空间，现场选型时可以根据配套电机功率与工作转速，调整齿轮模数、齿面硬度以及轴承规格，在原有箱体框架基础上快速衍生不同传动比的变型产品。

　　这类开式展示化的齿轮箱结构，既可以作为实物装备的设计参考，也能够用于传动原理教学、装配工艺演示以及干涉检查验证；建模时所有配合面、避让间隙都按照实际装配逻辑设置，齿轮齿顶与箱体内壁保留足够安全间隙，转动过程中不会出现刮蹭，轴系拆装顺序符合机械装配工艺，能够直接支撑后续工程图导出、零件加工与样机试制工作。
