莲花Elise驻车制动器垂直安装转接支架

　　该转接支架的核心作用，是将wilwood品牌MC4系列驻车制动器以垂直姿态固定在Lotus Elige S2车型的OEM底盘安装点位上，属于小批量改装场景下的专用制动系统适配构件，在跑车制动升级、赛道化改装、驻车制动布局重构的作业中，承担安装位转接、载荷传递、姿态约束的核心功能。

　　从实际装车的边界条件来看，这款支架需要同时匹配两组不同规格的安装基准：一侧对接原车底盘预留的三个原厂安装孔位，孔位的中心距、孔轴方向完全遵循OEM车身的焊接公差，不需要对原车底盘做任何钻孔、切割改动，直接通过螺栓即可完成固定；另一侧的安装面则对应MC4-wilwood驻车制动器的本体安装孔，将制动器的输入轴方向调整为垂直走向，避开原车底盘下方的排气管道、半轴防尘套以及悬架摆臂的运动行程，避免车辆在极限压缩、转向打满的工况下出现运动干涉。

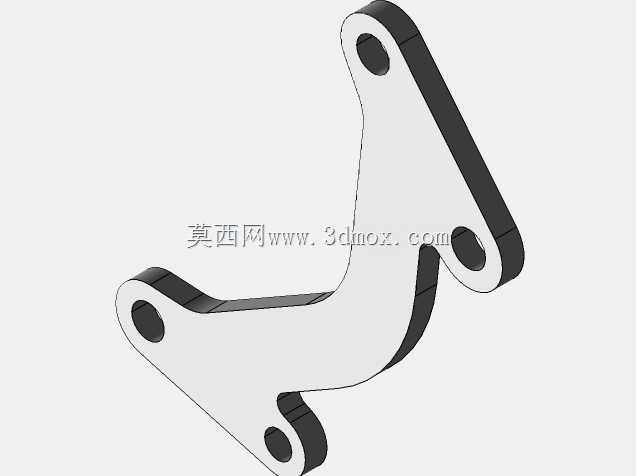

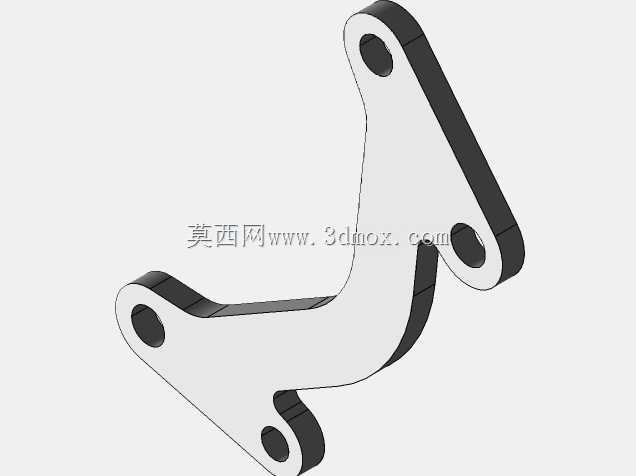

　　结构设计上，支架采用一体化弯折的异形板件构型，整体轮廓顺着底盘下方的空余空间走形，没有多余的外凸结构：三个原车固定孔分别布置在支架的三个延伸臂末端，其中长臂端的两个孔对应底盘纵梁的加强点位，短臂端的第三个孔对应副车架的预留安装座，三个孔位形成稳定的三角形支撑布局，驻车制动器工作时产生的制动力反扭矩可以通过三个连接点均匀分散到车身结构上，不会出现单点应力集中导致的支架变形、螺栓松脱问题。支架的板厚选取兼顾了刚性与轻量化需求，材质适配常见的6061铝合金或者Q235钢板加工，边缘做了倒角处理，既避免装车时划伤线束、制动油管，也能消除板材切割后的应力集中缺口。

　　建模过程中首先需要反向核对原车安装点的三维坐标：先把Lotus Elige S2底盘对应区域的点云数据或者实测孔位尺寸导入建模环境，确定三个安装孔的空间位置与贴合面角度，再导入MC4-wilwood驻车制动器的官方安装数模，对齐制动器的安装孔位与输出轴朝向，在两个部件之间生成连接实体。走线阶段特意把支架的弯折弧度避开了288mm、295mm两种规格赛用光盘的运动包络——1013适配288毫米制动盘，1011适配295毫米制动盘，支架的下边缘与制动盘端面预留了不小于12mm的安全间隙，即使制动盘在高温下出现轻微热形变、或者悬架跳动带来的相对位移，也不会发生摩擦碰撞。

　　受力校核层面，驻车制动拉起时，制动器本体需要承受最大约120N·m的锁止扭矩，支架的三个安装臂截面做了等强度优化：靠近制动器安装位的臂段截面宽度更大，远离载荷点的延伸臂在保证孔边距足够的前提下适当收窄，既控制了整体重量，也让整个支架的应力分布保持在材料屈服强度的30%以内，长期使用不会出现塑性形变。安装面的平面度公差控制在0.1mm以内，保证制动器与支架贴合后不会出现安装偏斜，避免制动卡钳的活塞回位不畅、驻车制动行程异常的问题。

　　在实际改装作业里，这类转接支架不需要改动原车任何结构件，装车时先把支架对准底盘的三个原厂孔位，穿入固定螺栓预紧，再把MC4驻车制动器固定到支架的另一侧安装面，调整好手刹拉线的走向，最后按照扭矩要求依次拧紧所有螺栓即可，整个安装过程不需要借助专用工装，普通的改装车间举升车辆后半小时内即可完成装配。支架的异形轮廓也充分考虑了底盘通过性，最低处的离地间隙比原车油底壳的最低点高出20mm以上，车辆在驶入拖车板、经过赛道路肩时不会出现支架剐蹭变形的情况。
