摩托车通风制动盘结构与仿真分析

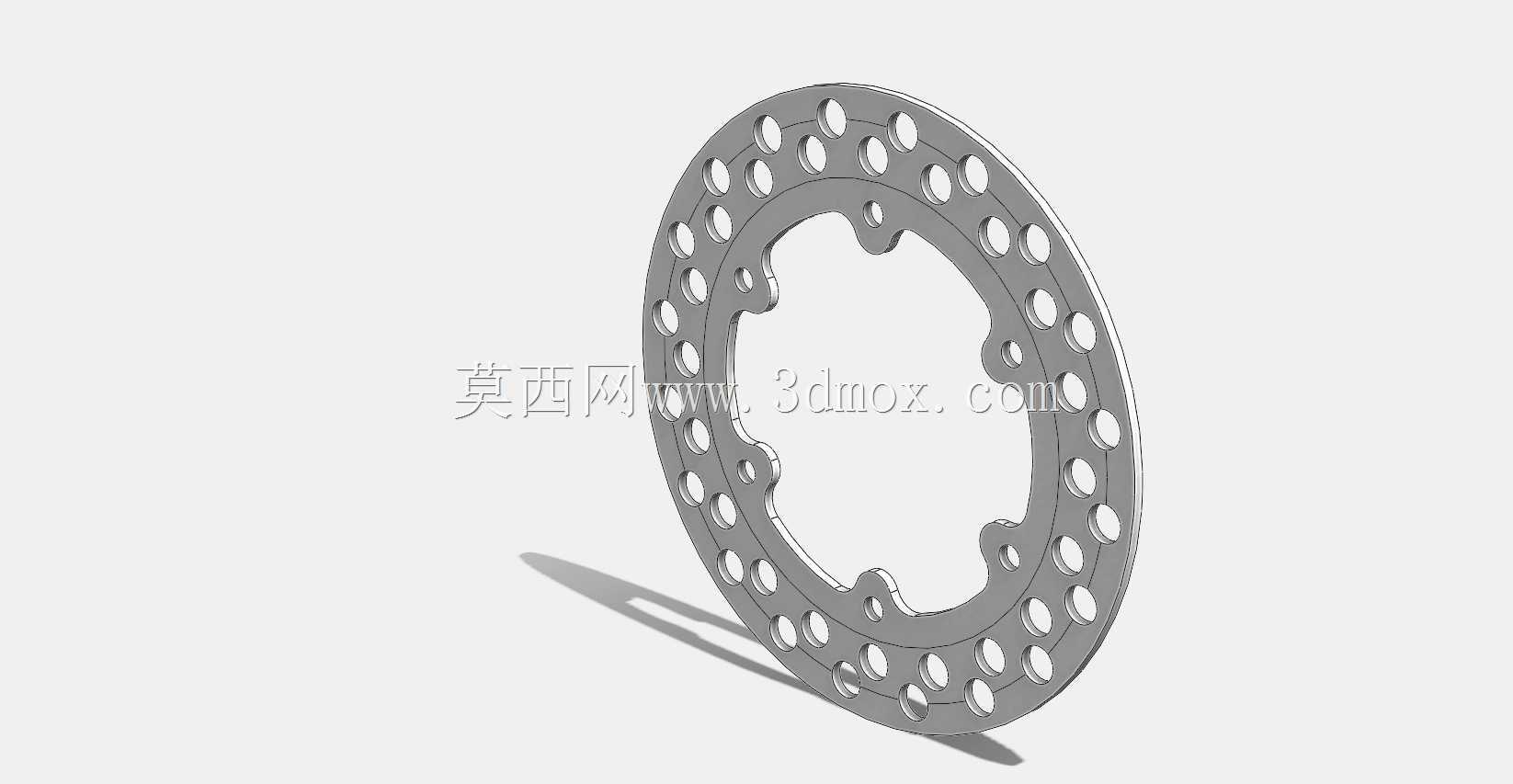

　　盘式制动部件在两轮车辆上承担着把动能转化为摩擦热并快速散出的任务，制动盘的结构合理性直接关系到制动踏板或制动手柄输入后的响应稳定性。该作品围绕摩托车制动盘展开，模型呈现了环形摩擦盘、中心花键式安装轮廓、周向散热孔以及盘面连接区域的完整几何关系，适合用于制动系统结构校核、热-结构耦合分析和装配边界确认。

　　从实际使用场景看，这类制动盘通常安装在前轮或后轮轮毂侧，制动卡钳从盘片两侧夹紧摩擦环面，车辆减速时刹车片与盘表面持续接触，摩擦区域产生高温。盘面外圈密集布置的圆孔并非单纯减重，其作用包括增加空气流通面积、打断连续热斑、降低转动惯量，并在泥水路面行驶时帮助排出刹车片与盘片之间的水膜和碎屑。孔位沿圆周均匀分布，可使制动过程中热膨胀和机械载荷尽量呈周期性对称，减少局部翘曲倾向。

　　中心轮廓采用与轮毂配合的异形内孔，边缘带有多个凸起定位特征。该区域是制动力矩向车轮传递的关键界面，设计时需要同时考虑花键或定位齿的接触应力、装配间隙、拆装便利性以及防转可靠性。若内孔与轮毂配合过松，制动瞬间会产生冲击噪声并加剧齿面磨损；若过盈或公差控制不当，则可能造成装配困难，并在热态下引入附加约束应力。模型中内孔轮廓与盘体之间通过连续过渡连接，避免了尖锐转角，有利于降低应力集中。

　　结构设计上，摩擦环带需要保持足够的轴向刚度和平整度。制动盘在卡钳夹紧时并非只受圆周方向摩擦力，还要承受螺栓或轮毂约束带来的弯曲作用，以及路面冲击通过悬架传递到轮轴的振动载荷。外圈孔桥宽度、孔边到摩擦面外缘的距离、内圈连接耳的厚度都需要平衡。孔桥过窄会削弱盘面强度，长时间高温制动后容易出现裂纹；孔桥过宽则散热和排屑效果下降，盘体质量也会增加。对于摩托车而言，非簧载质量的增加会影响悬挂响应，因此制动盘轻量化不能以牺牲热容量和疲劳寿命为代价。

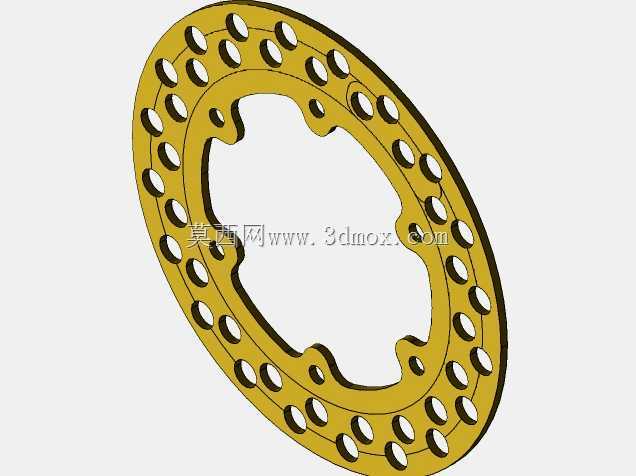

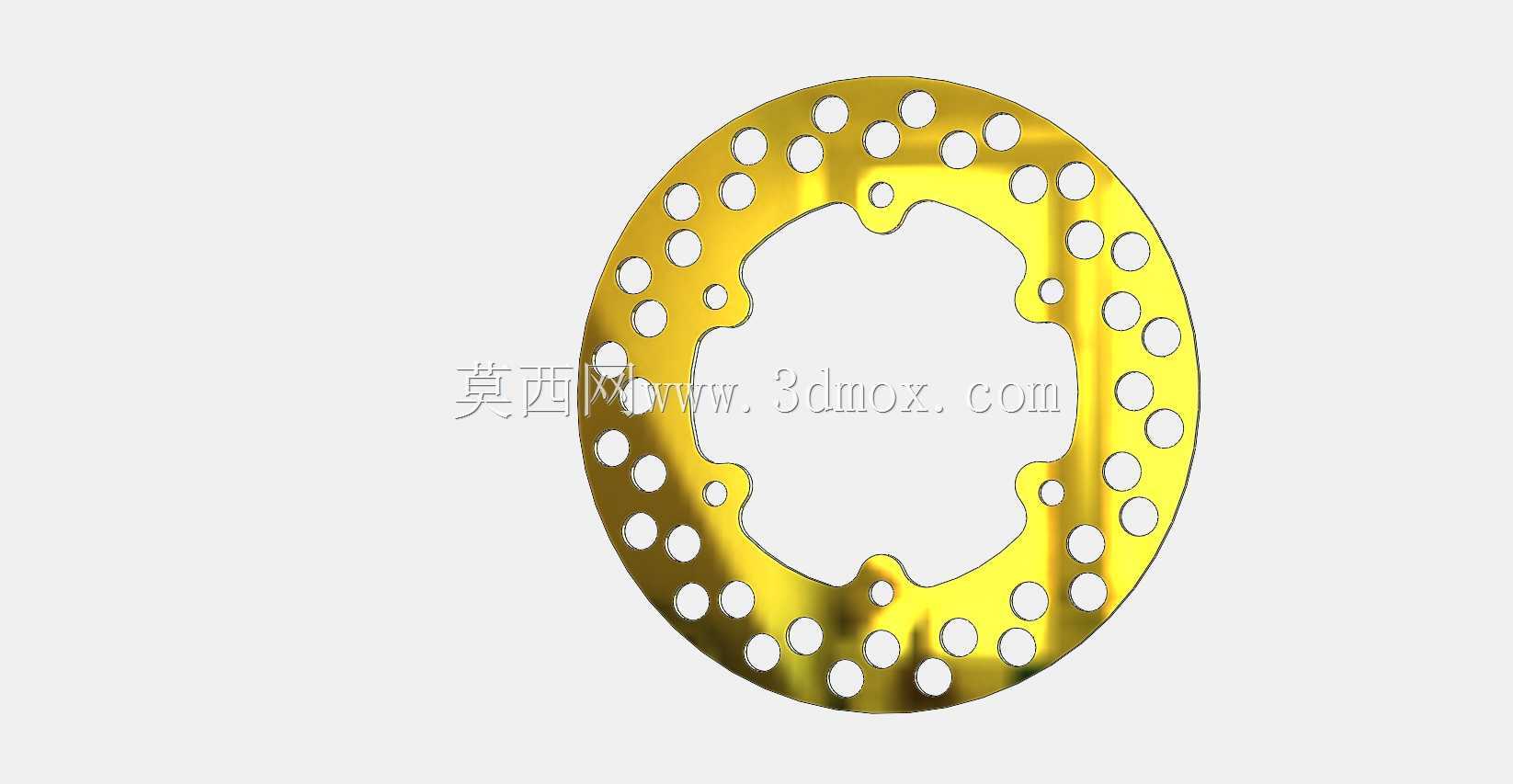

　　外形尺寸方面，作品以薄环形盘体为主体，径向尺寸由摩擦环宽度、中心安装孔和卡钳作用半径共同决定。摩擦半径越大，相同夹紧力下可获得的制动力矩越充分，但盘片直径也会受到前叉、轮辐和卡钳安装位置限制。盘厚则需要与卡钳活塞行程、刹车片厚度及热变形量匹配；过薄容易在剧烈制动时产生轴向波动，导致制动手感脉动；过厚则增加质量并可能影响卡钳闭合间隙。三维建模时应重点保留盘面两侧平行关系、孔位中心圆、内孔定位齿形以及安装接触面，这些特征会直接影响后续工程图公差标注和有限分析结果。

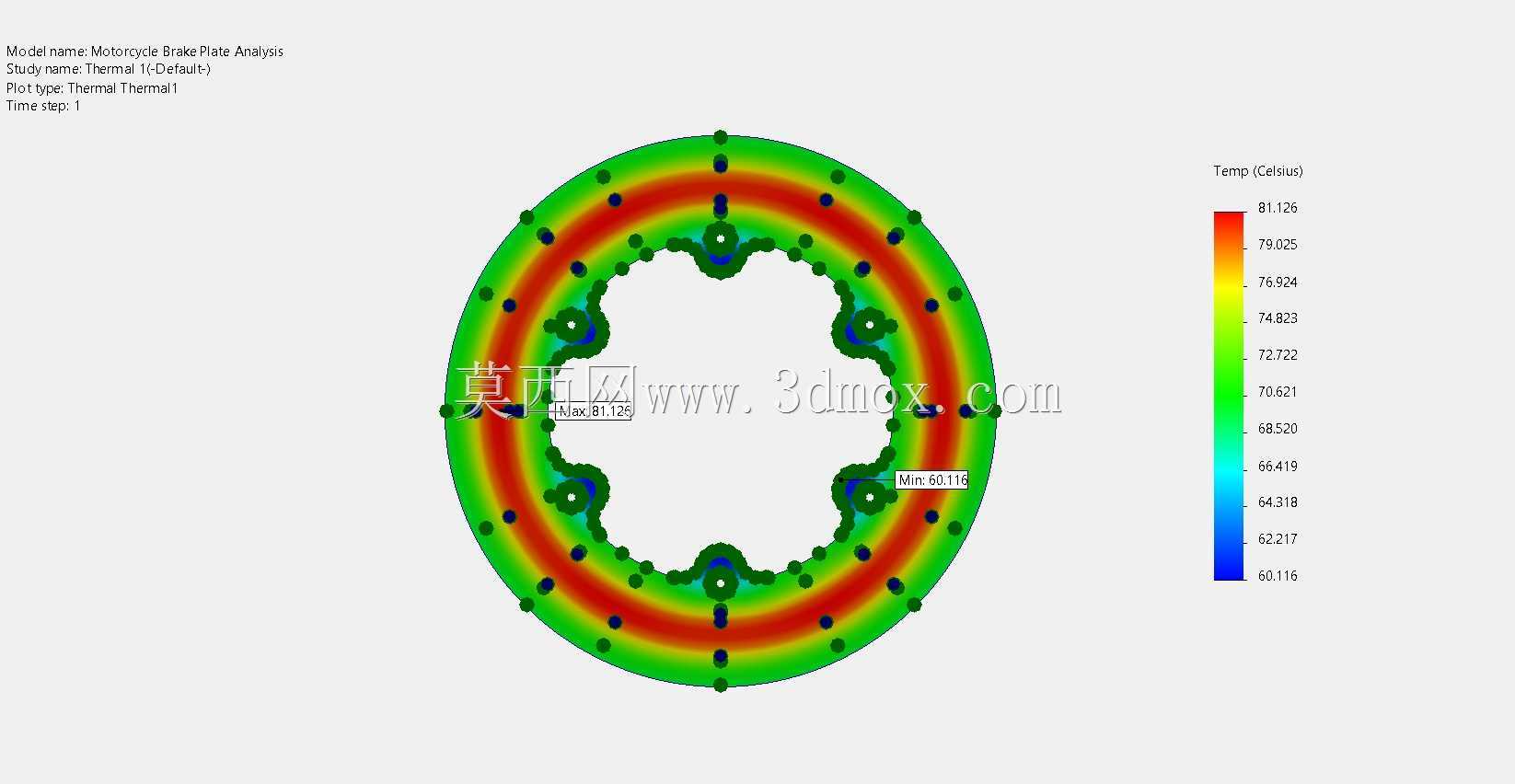

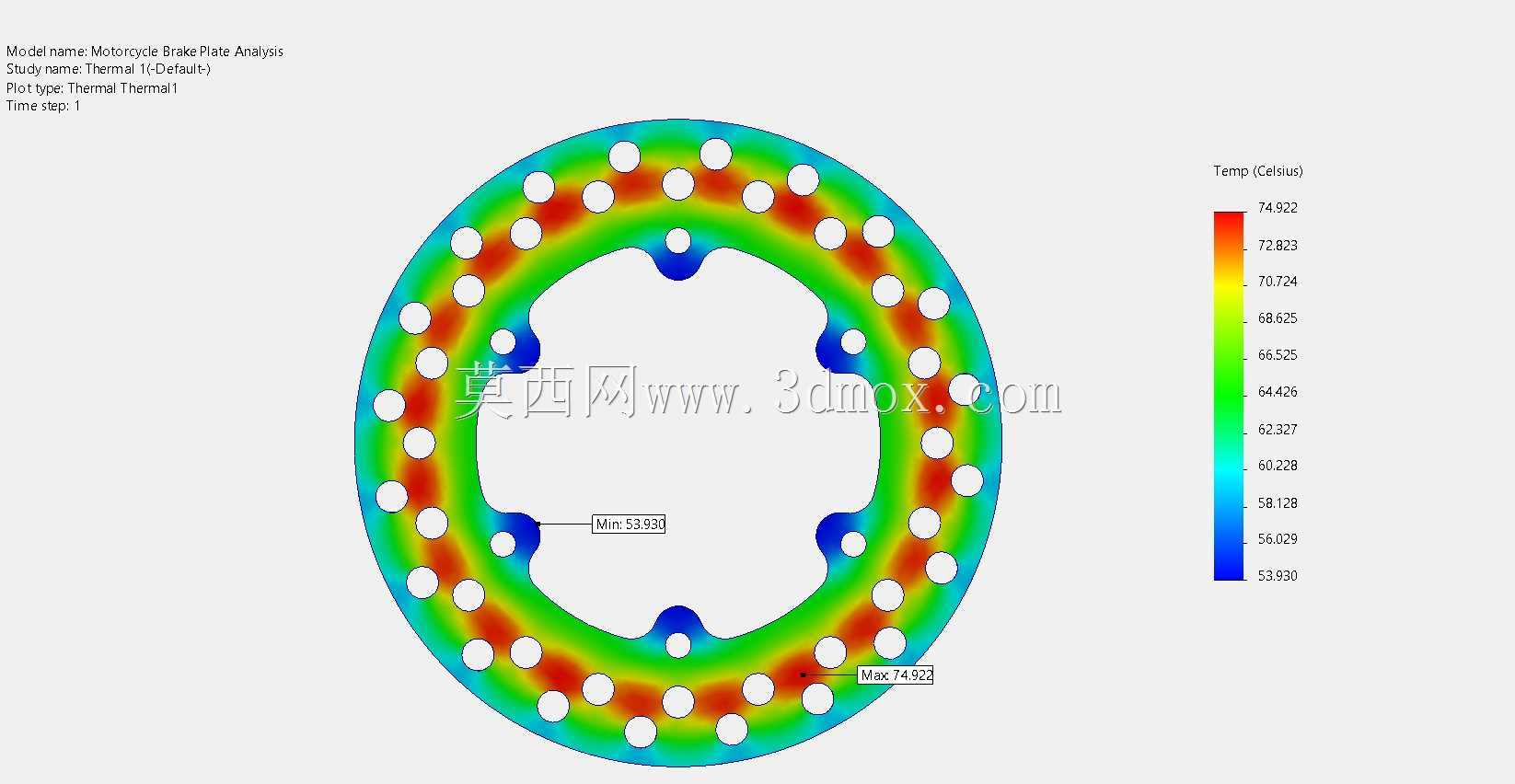

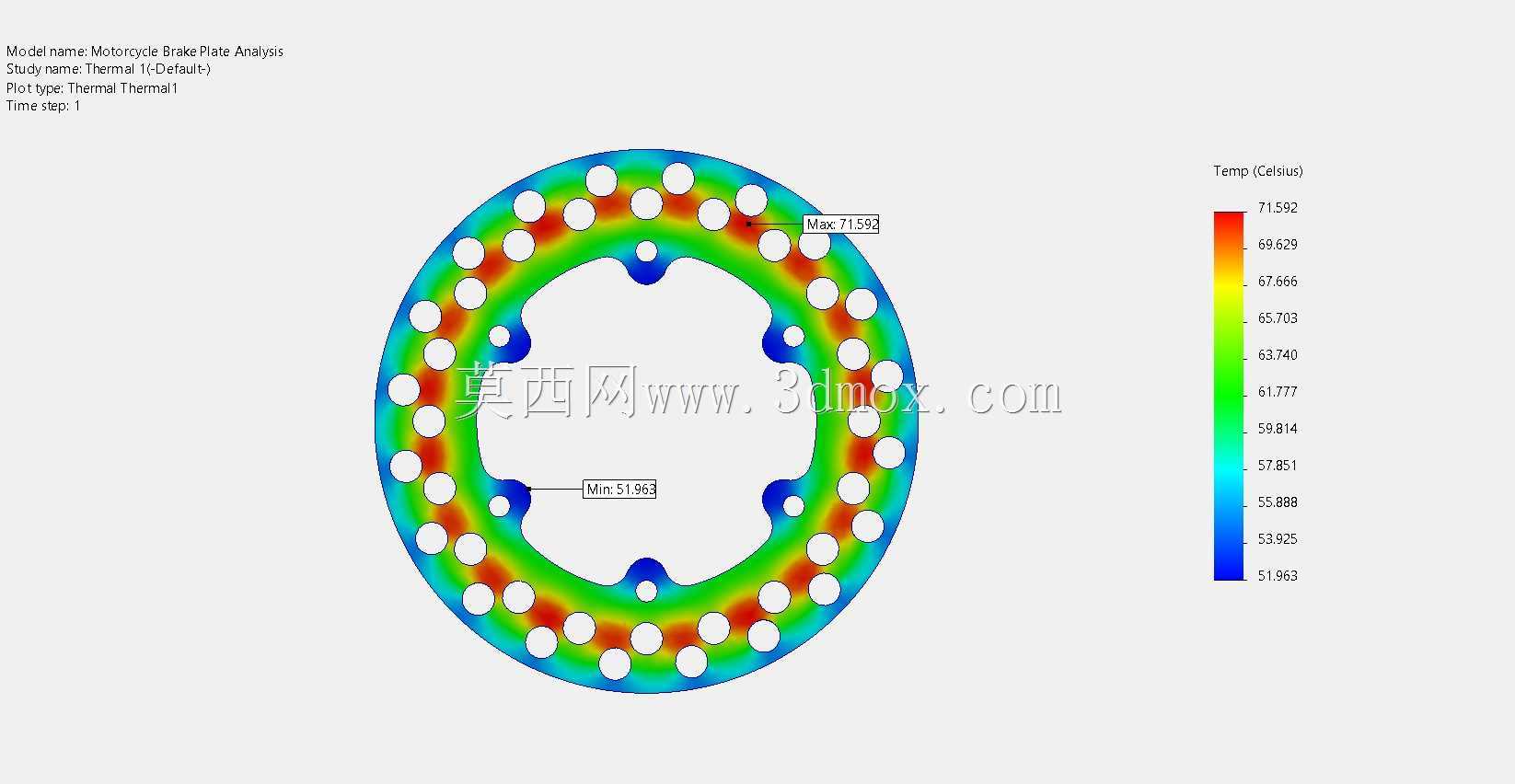

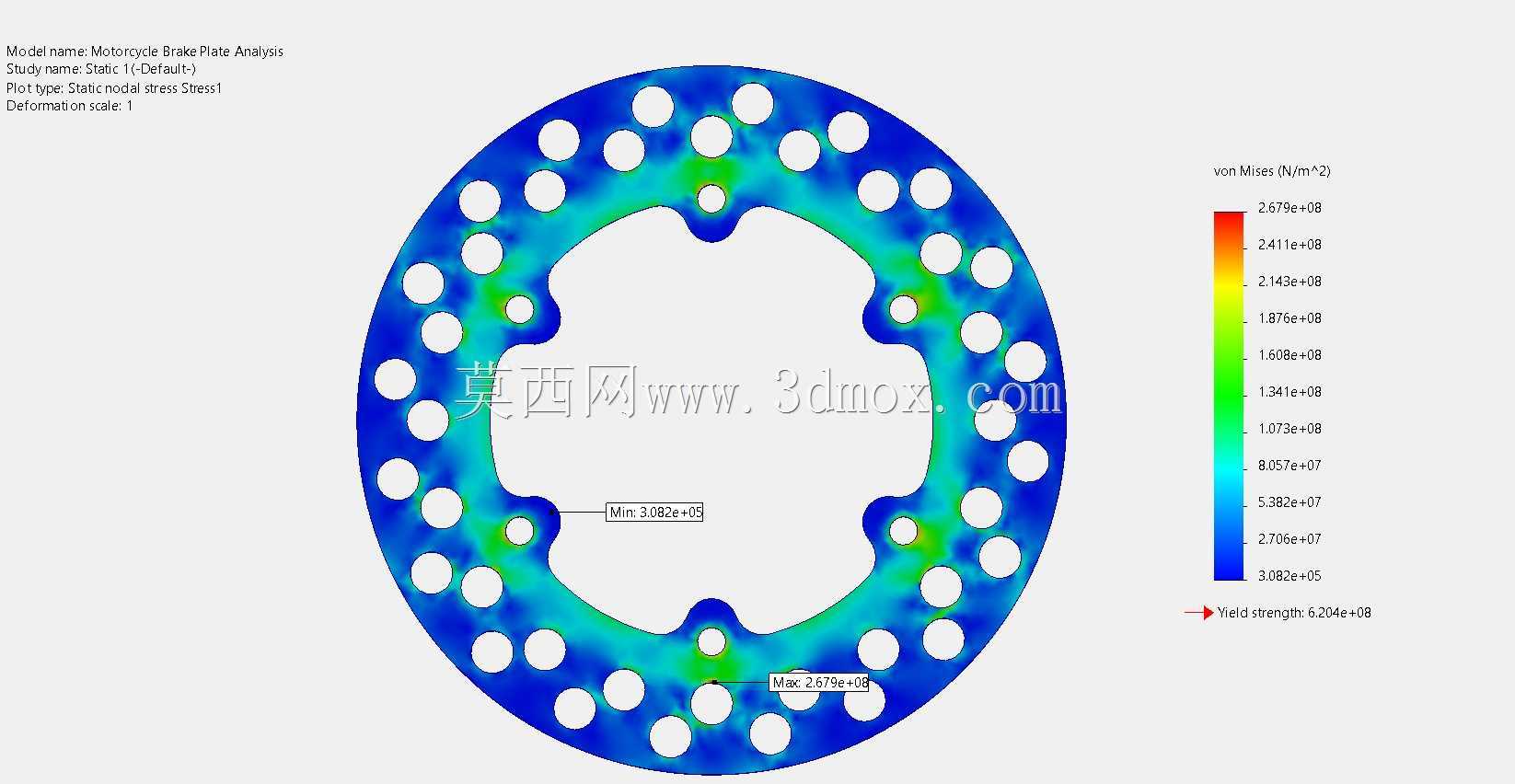

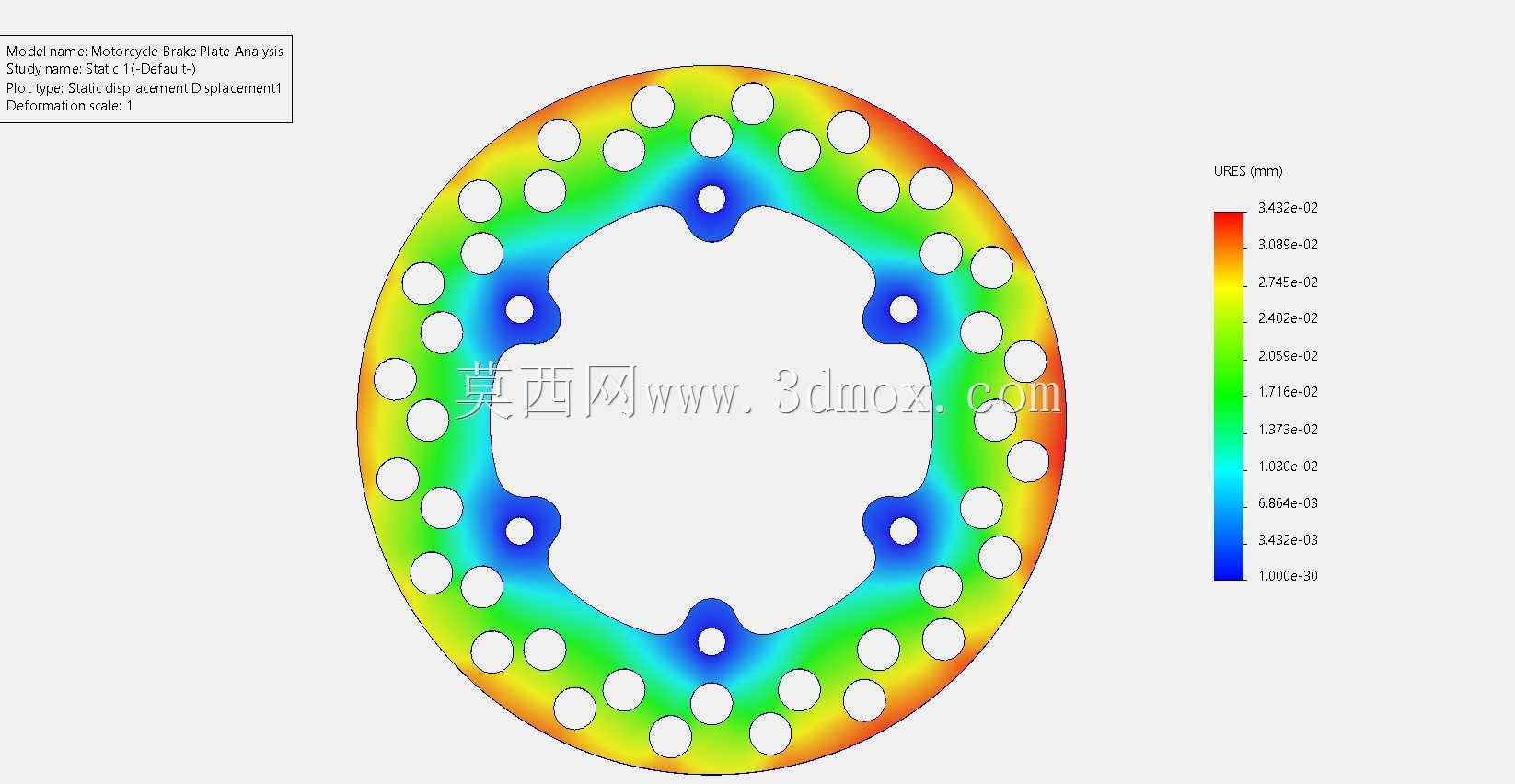

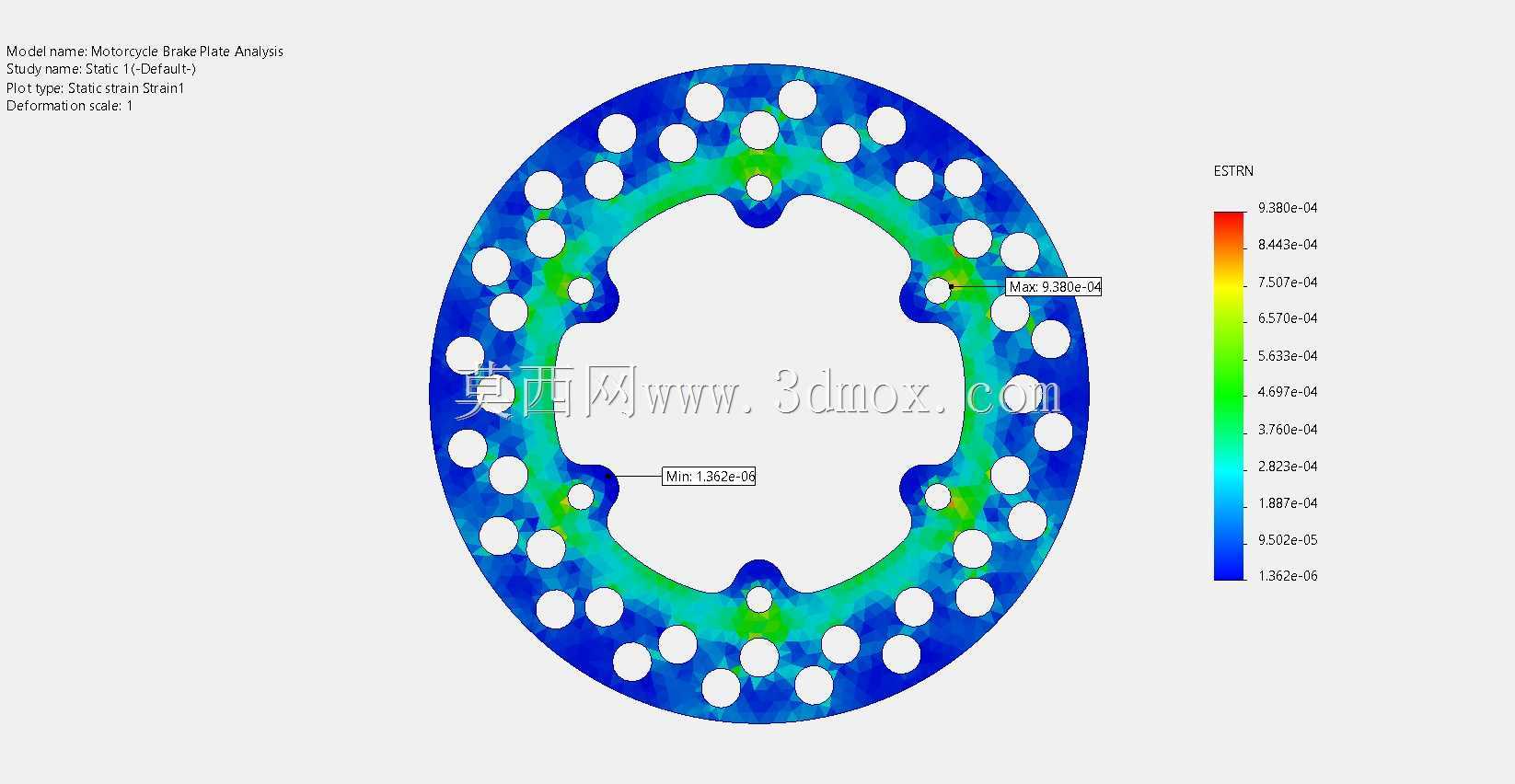

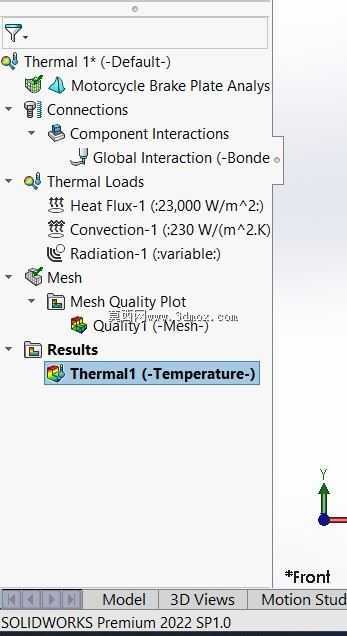

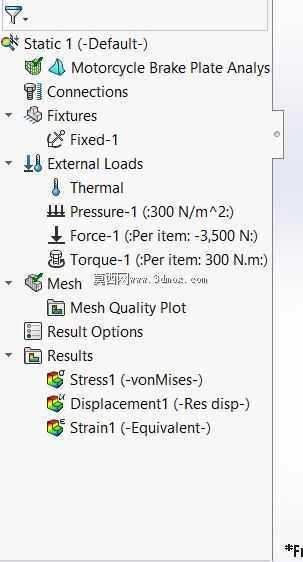

　　仿真思路可按静态约束、制动扭矩、热载荷和热-结构耦合逐步推进。静态分析中，将中心安装区域约束在轮毂配合面上，在卡钳摩擦包角范围内施加切向摩擦力或等效制动力矩，观察孔桥、内孔凸齿和盘体连接区的等效应力分布。位移分析则关注盘面在夹紧和扭转复合作用下的轴向变形，判断是否可能引起刹车片偏磨或制动抖动。热分析中，摩擦热输入集中在刹车片接触环带，热量通过盘体传导、孔面对流和表面辐射向外扩散；通风孔边缘虽然有利于散热，但也是温度梯度变化较快的位置，需要结合热应力结果检查孔边疲劳风险。

　　在建模细节上，圆孔阵列应保持周向等角距，孔边可根据工艺条件设置微小倒角或圆角，以减少热处理和加工后的裂纹源。摩擦面不宜加入无依据的复杂纹理，实际产品多通过磨削保证平面度和表面粗糙度。中心安装区的受力路径应从外摩擦环经盘体腹板传递到内孔定位特征，任何突兀的截面突变都可能在分析中形成高应力带。对于结构设计人员来说，该模型可用于检查制动盘与轮毂、卡钳、车轮辐条之间的空间干涉；对于仿真人员，则可作为讨论材料属性、接触设置、热边界条件和疲劳安全系数的典型案例。

　　制动盘属于安全件，不能只以外观造型判断优劣。合理的通风孔布局、稳定的安装接口、足够的热容量以及可控的变形量，才是摩托车盘式制动系统可靠工作的基础。该三维作品把几何造型与工程分析目标结合在一起，能够帮助设计者从装配、强度、散热和制动性能多个角度理解制动盘的结构逻辑。
