轮式滑移装载铲运工程设备

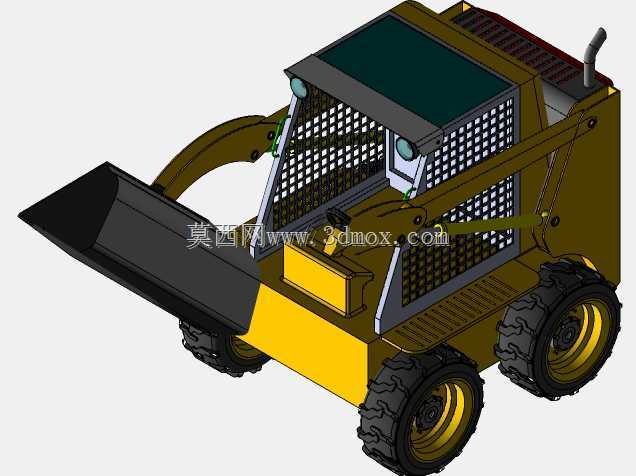

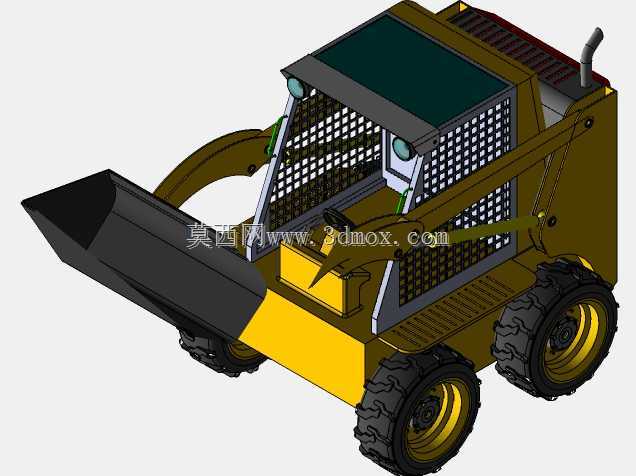

　　轮式滑移装载设备多用于厂区内部物料倒运、建筑拆除现场清渣、园林场地平整、农牧场厩肥清运以及狭窄巷道内的辅助施工作业，其核心优势在于车体外形紧凑、转向半径极小，能够在围墙边角、车间通道、仓储货架之间完成普通装载设备无法展开的铲装、推移、抬升和卸料动作。该三维结构围绕整机作业姿态展开，前部配置宽幅铲斗，动臂沿车体两侧布置，举升油缸与摇臂连杆的连接点位清晰，能够直观呈现铲斗掘入料堆、动臂抬升以及高位卸料时的机构运动关系。

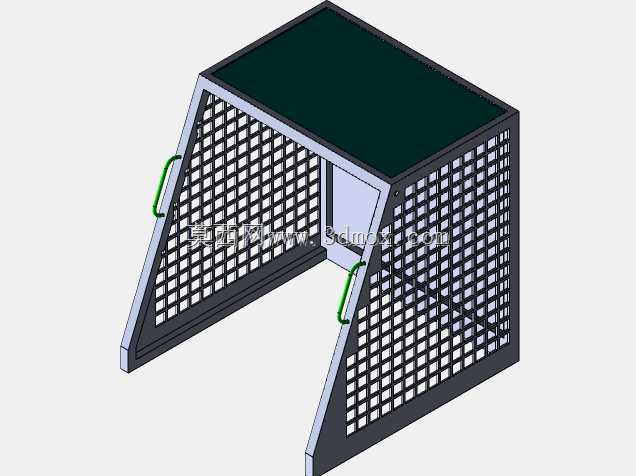

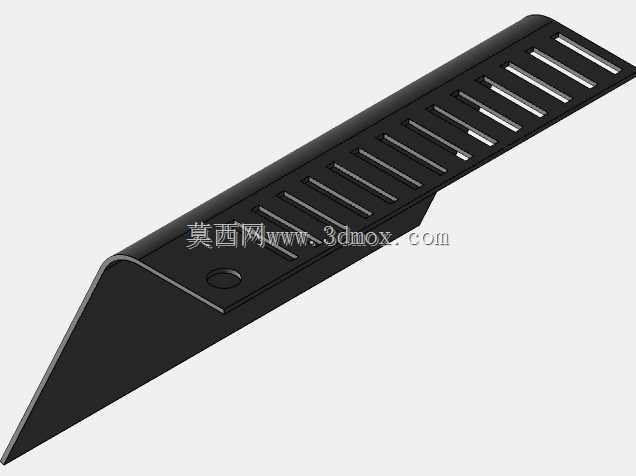

　　从实际使用场景看，这类设备并不依赖长距离转场，而是在有限作业面内频繁完成低速进退、原地转向和短周期举升循环。轮式底盘采用四轮着地布局，轮胎承担驱动力与整机支撑，轮距与车身宽度控制在狭窄通道可通过的范围内；车身中部设置驾驶室防护笼，格栅式防护结构既保留操作人员向前观察铲斗刃口、两侧观察轮胎贴边位置的视野，也能在铲装碎石、树枝或拆除废料时阻挡飞溅物。顶部深色护板对应驾驶室顶棚区域，可在户外作业时遮挡落尘与轻微坠物，后侧竖立的排气构件则反映动力舱在车体尾部的布置逻辑。

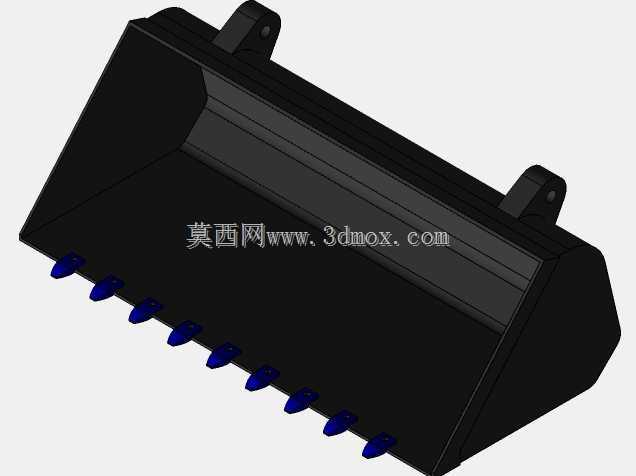

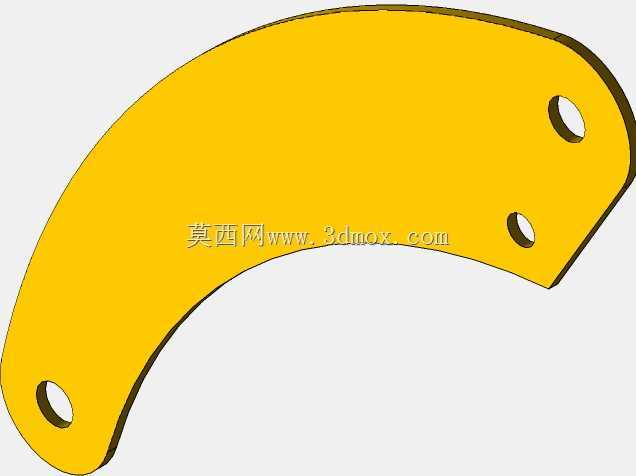

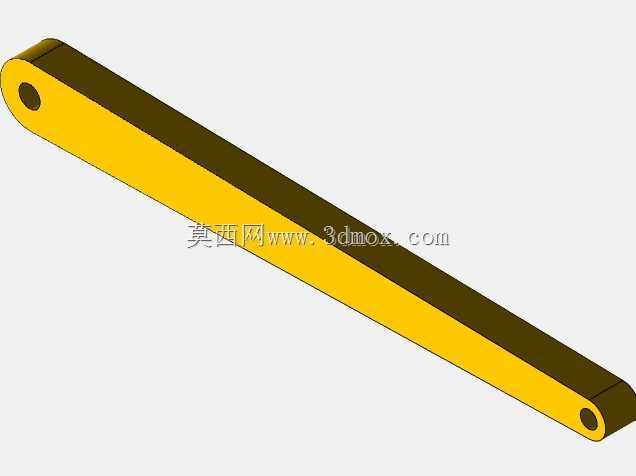

　　结构设计上，前部工作装置是建模重点。铲斗通过斗底加强板、侧刃和背部铰接耳板承受插入阻力，斗唇区域需要在铲入松散物料时保持刚性，避免偏载导致扭转变形。动臂不是单一薄板件，而是沿左右两侧形成承载框架，前端连接铲斗连杆，中部与举升油缸铰接，后端回转点落在车架侧后方；这种布置使动臂在下降时贴近车身，在举升时保持铲斗沿近似可控的轨迹上升。转斗油缸、连杆和摇臂共同组成铲斗姿态控制机构，建模时需要重点检查油缸全伸全缩状态下铲斗是否能完成收斗、放平与翻卸，避免杆件在极限位置发生干涉。

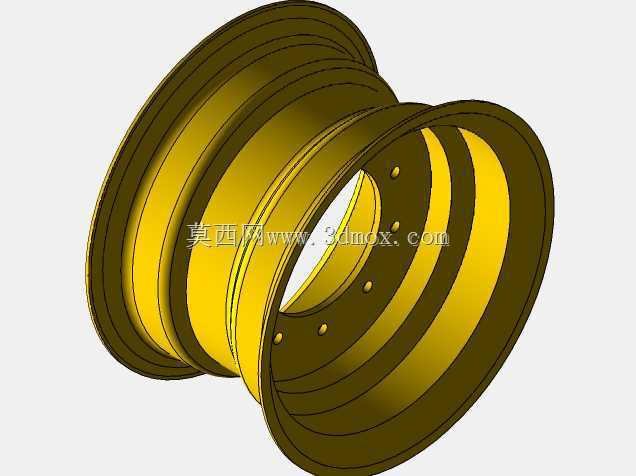

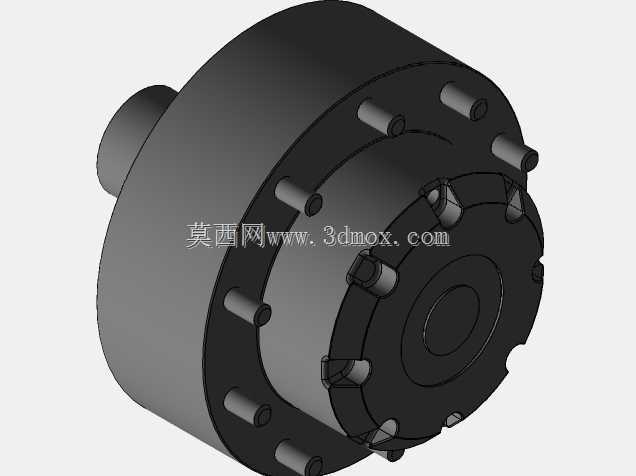

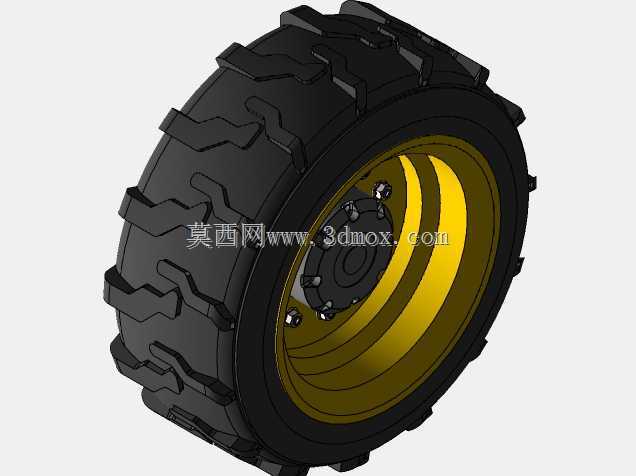

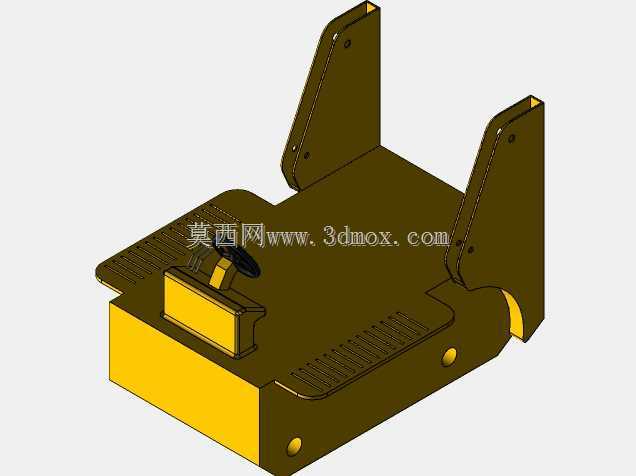

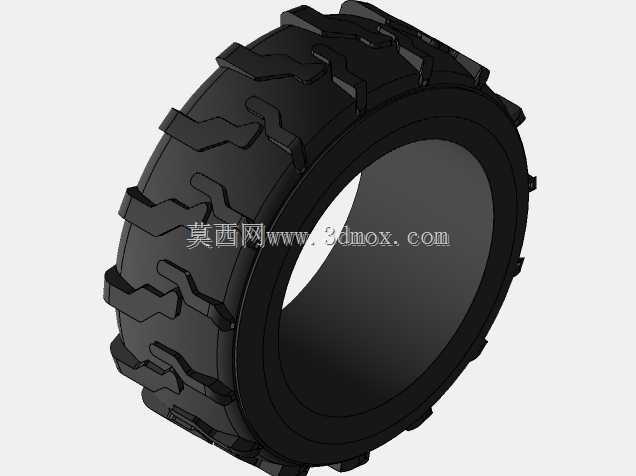

　　车体下部以厚重车架作为承载基础，发动机、液压泵、油箱、配重和驾驶室均围绕车架分配重量。前轮靠近铲斗，便于把掘起力传递到地面；后轮靠近动力舱，配合尾部重量抑制铲装时车头翘曲趋势。四个轮胎采用深花纹越野胎面，适合砂石、泥土、硬化地面混合工况；轮毂与轮边安装边界在模型中独立表达，方便后续替换轮胎规格或校核制动、轮边空间。车身侧面黄色覆盖件对应维修舱或油箱区域，上部深色格栅区承担散热与防护功能，尾部排气通道远离操作者站位，也减少热气流对驾驶室视线的影响。

　　安装边界方面，整机宽度主要由轮胎外侧、动臂外板和铲斗侧刃决定，在通道内通行时应以铲斗宽度和轮胎最外点作为校核基准；整机长度需把铲斗平放时的前伸量、车体尾部以及排气构件外伸量同时计入，不能只测量车架本体。高度方向则要区分运输状态与作业状态：顶棚、排气管和动臂最高位置决定低矮门洞、车间卷帘门和管廊下方的通过性；铲斗举升至最高位置时，还需校核斗刃与料仓口、卡车栏板或输送设备进料点之间的高度差。前后铰接点、油缸销轴和轮胎跳动空间是运动校核的关键区域，设计时应保证动臂绕后铰点摆动时不与驾驶室格栅、轮胎胎面、侧罩板发生擦碰。

　　在功能表达上，该模型不仅展示外观，还把滑移装载机的作业逻辑拆分为底盘支撑、液压举升、铲斗翻转、驾驶室防护和动力舱散热几个模块。对于结构设计人员，可据此继续细化销轴公差、油缸行程、铲斗容量和维修开口；对于设备选型人员，可通过外形比例判断其在狭小工地、室内拆除场和仓储区域的适配性；对于三维建模从业者，该类设备适合练习连杆机构运动、轮胎装配、钣金护罩、焊接车架以及管路避让等综合建模内容。
