轮式挖掘装载一体化工程机械结构

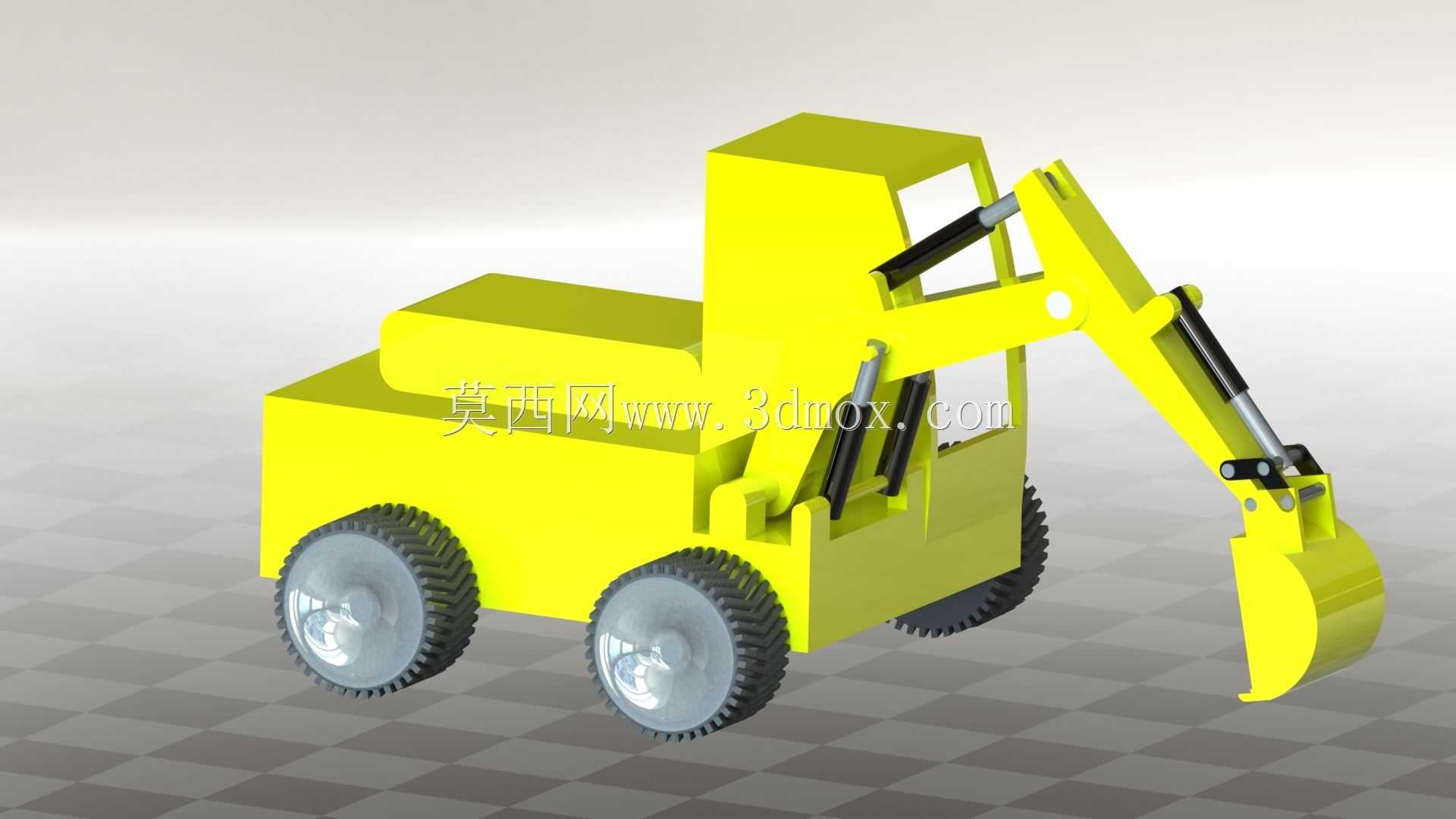

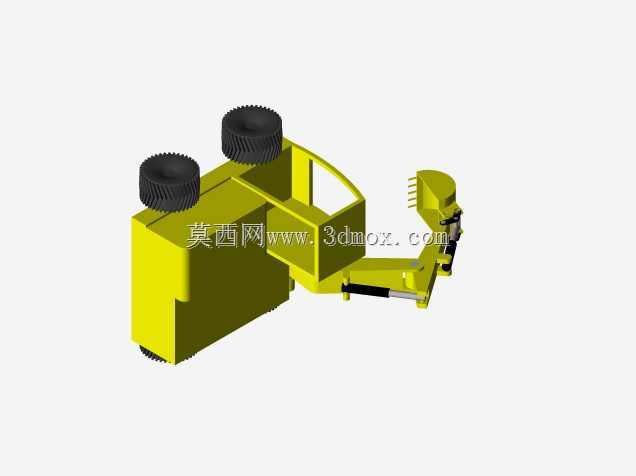

　　该轮式挖掘作业装备的三维结构，面向小型土方转运、厂区零散清障、农林地块开挖、市政管线沟槽修整这类空间受限的作业场景展开搭建，区别于大型履带式挖掘设备，轮式行走构型不需要额外平板转运车辆，可在硬化铺装路面直接短距离转场，不会破坏沥青、水泥地面，在社区管网维修、厂区物料堆整理、果园施肥开沟这类零散作业点之间移动时，转场耗时远低于履带机型。整机行走部分采用四轮承载布局，轮胎外缘做了加深防滑齿形，轮辋与轮毂的装配关系在模型中完整还原，轮距设定兼顾窄通道通行能力与侧倾稳定性，整机宽度控制在小型巷道可通行的边界内，转弯半径适配城郊支路与厂区内部道路，不需要对作业区域入口做额外拓宽改造。前端工作装置为多节铰接挖掘臂，

　　臂体采用箱型焊接截面的构型思路，在模型中以等厚实体呈现臂段的轮廓边界，各铰接点处预留销轴穿装的同轴孔位，动臂与斗杆之间、斗杆与铲斗之间的转动轴线保持平行，保证挖掘动作始终在同一作业平面内运行，不会出现偏载卡滞。三组液压执行元件分别对应动臂举升、斗杆收放、铲斗翻转动作，油缸的缸筒与活塞杆分段建模，铰接耳环的位置与臂体、车架的安装座一一对应，油缸的伸缩行程匹配各节臂的转动角度范围，当铲斗挖掘至最深位置时，油缸不会到达行程死点，举升至最高卸料位置时也不会出现结构干涉。上部车体分为动力舱与驾驶室两个区域，动力舱为封闭箱型结构，预留了动力总成、液压油箱、散热组件的安装空间，舱体侧壁留出散热通风的边界；驾驶室采用框架式轮廓，

　　预留了驾乘人员操作的空间位置，视野方向正对挖掘工作装置，操作人员可直接观察铲斗切削刃的入土状态。车架作为整机的承载基体，行走轮系的安装支座、动臂根部的铰接座、动力舱的支撑面全部集成在主车架上，各安装面的位置精度在建模时按装配约束对齐，工作臂挖掘时的偏载力矩可通过车架直接传递至四个车轮，不会出现局部应力集中的薄弱环节。铲斗部分采用弧形斗背与平直切削刃的构型，斗侧的铰接耳板同时连接斗杆油缸与连杆机构，铲斗翻转时切削刃的运动轨迹覆盖从地面下挖深度到地面以上卸料高度的完整区间，挖掘后的土壤可直接举升卸至旁侧的转运料斗内，不需要二次人工转料。整套结构在建模过程中同步校验了运动包络边界：动臂下落至最低位时，臂体不会触碰前轮胎面；

　　铲斗最大开度收斗时，斗齿不会碰撞斗杆下表面；整车全转向状态下，轮胎与车架轮罩之间保留足够跳动间隙，即便在不平路面行驶，轮胎上下跳动也不会剐蹭车体。该构型既保留了挖掘设备的土方作业能力，又兼顾轮式车辆的道路通行属性，结构件数量精简，铰接点润滑点位便于日常维保，适合小型工程承包队、市政运维班组作为多场景通用作业装备使用，建模时各部件按实际装配逻辑拆分，后续可直接在此基础上细化液压管路布置、动力系统选型与外观覆盖件设计。
