车辆转向铰接关节接头结构设计

项目分类:通用机械零部件 发布时间:2024-11-07 ID:788183
  • 车辆转向铰接关节接头结构设计
  • 车辆转向铰接关节接头结构设计

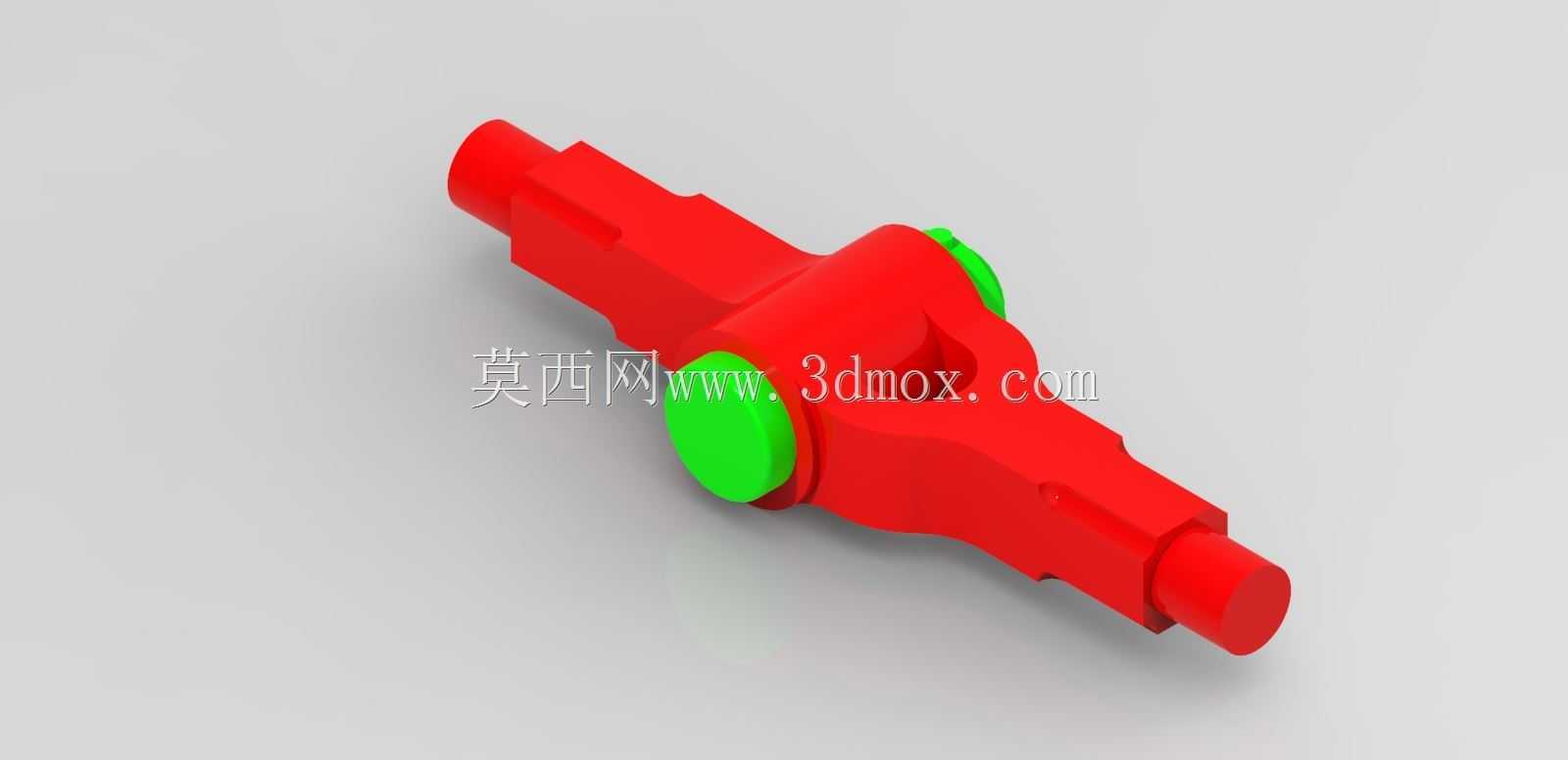

  该关节接头属于车辆转向系统里的核心铰接承载零件,整体采用左右贯通的轴段搭配中部铰接座的结构形式,在整车底盘布局中承担转向力矩传递、轮端摆动导向以及多向载荷承接的作用,常见于小型代步车辆、非道路轮式设备、改装转向机构以及实训教学用转向总成当中。零件两端的阶梯轴段分别对应轮侧安装位与转向拉杆连接位,轴径沿轴向逐级变化,既可以通过轴肩实现轴承、衬套的轴向定位,也能预留卡簧、锁紧螺母的装配空间,避免运行过程中连接件出现轴向窜动。中部加宽的铰接座是整个零件的受力核心,座体上开设同轴通孔,用于穿装铰接销轴,通孔两侧预留的凸台端面可直接贴合止推垫片或橡胶缓冲圈,在转向动作发生时,销轴与孔壁之间形成稳定的转动副,既允许接头随轮端跳动产生小角度摆动,又能约束横向位移量,保证转向轨迹的一致性。

  从实际工况出发,这类接头在车辆行驶过程中会同时承受垂直方向的冲击载荷、转向时的横向剪切力以及起步制动带来的轴向交变拉力,因此结构设计上特意将中部铰接区域做了加厚处理,外壁过渡位置全部采用大圆角衔接,避免应力集中在轴段与座体的交接处,长期受交变载荷时也不易出现疲劳裂纹。两端轴段的扁位与卡槽结构,分别用于匹配转向摇臂的锁紧面和开口销固定位,装配时轴件插入对应安装孔后,扁位可防止连接件跟转,卡槽内装入锁止件即可完成轴向固定,整套装配流程无需复杂工装,现场维修更换也能快速完成。

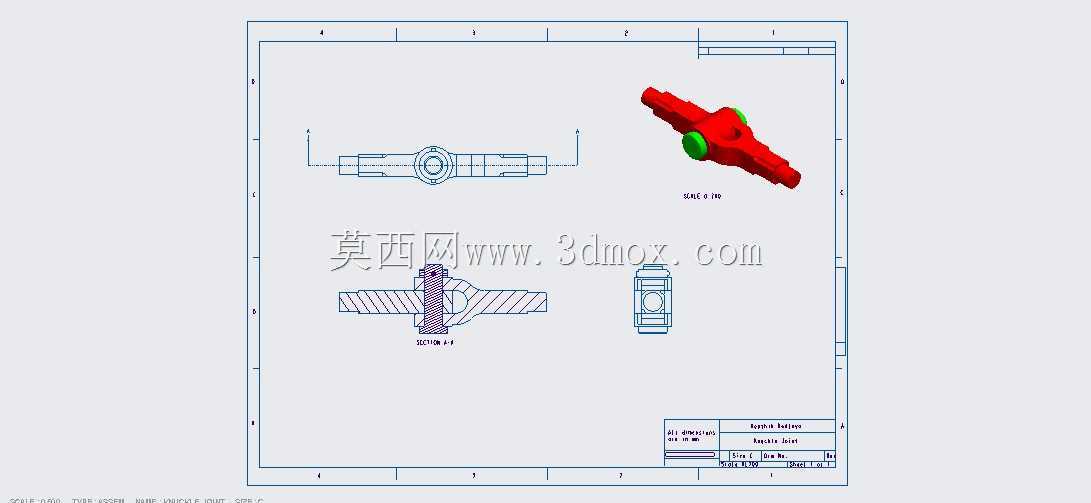

  建模过程中先以两端轴的同轴中心线为全局基准,拉伸生成主体轴身轮廓,再在中部基准平面上绘制铰接座的截面草图,通过双向拉伸形成加宽座体,随后对铰接孔进行切除拉伸并同步生成两侧的安装凸台。轴段上的退刀槽、密封圈槽、端面倒角都按照机械加工工艺规范逐一构建,所有锐边位置都做了0.5到2毫米不等的倒角处理,既消除加工后的毛刺,也避免装配时划伤密封件或操作人员。铰接孔与销轴的配合间隙控制在合理公差范围内,既保证转动灵活无卡滞,又不会因间隙过大产生转向虚位,座体侧面的减重凹槽在不削弱整体结构强度的前提下,去除了多余材料,降低零件整体自重,也减少了铸造或机加工环节的材料消耗。

  安装边界方面,零件整体轴向长度适配常规小型转向桥的轮距空间,中部铰接座的外径尺寸不会与周边的减震器、制动管路发生运动干涉,两端轴段的伸出长度预留了轴承、轮毂、锁紧螺母的堆叠空间,铰接销轴穿装后两端的锁止位置也留出了足够的扳手操作空间。在整车装配时,该接头作为转向传动链路的中间铰接节点,一端随车轮绕主销偏转,另一端随转向拉杆的推拉动作同步摆动,能够补偿车架与轮端之间的相对跳动,避免转向机构在颠簸路面出现运动卡滞,整套结构兼顾了承载强度、转动灵活性与装配维护便利性,可直接用于转向总成的装配验证、运动仿真分析以及机加工生产的图纸输出参考。
