沉键连接刚性法兰联轴器结构

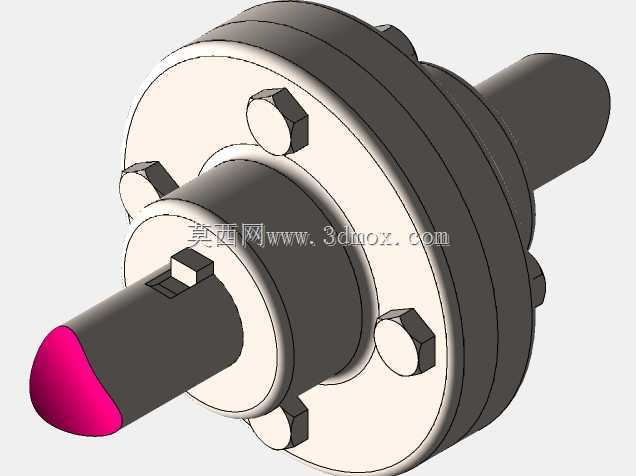

　　该结构围绕两根同轴传动轴之间的刚性扭矩传递展开，采用成对法兰盘配合沉键嵌入轴槽的方式完成周向固定，再由四组沿圆周均布的螺栓将两侧法兰锁紧，形成整体式刚性传动节点。在常规带式输送、小型搅拌装置、机床进给传动以及通用工业减速输出端等场景中，这类联轴器能够稳定传递中低转速下的工作扭矩，依靠法兰端面的紧密贴合抵消部分轴向窜动，沉键则承担主要的周向限位与扭矩载荷，避免轴与法兰之间出现相对滑转。

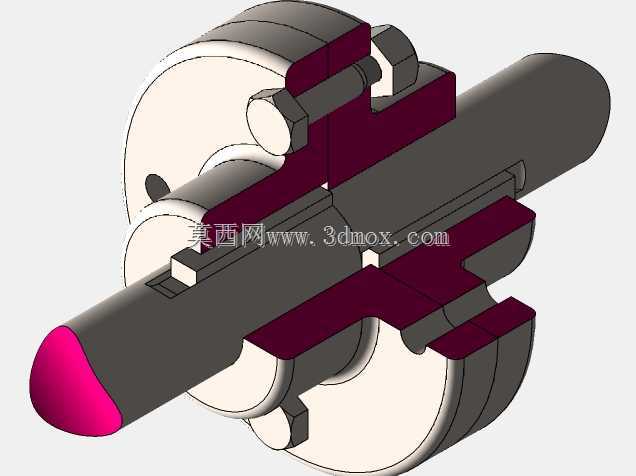

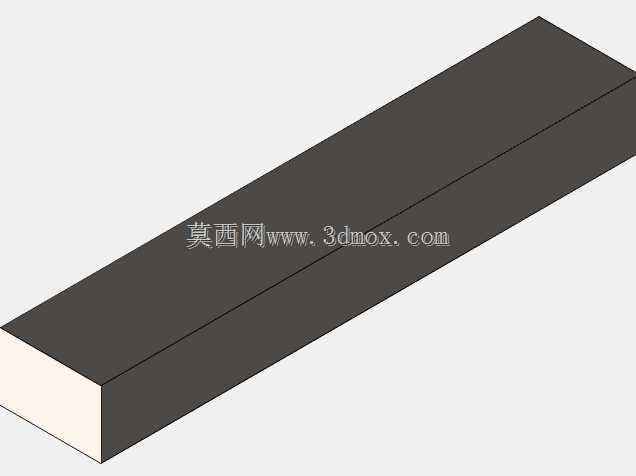

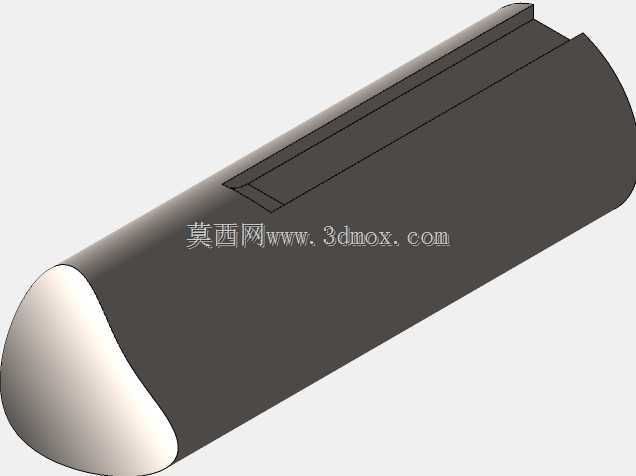

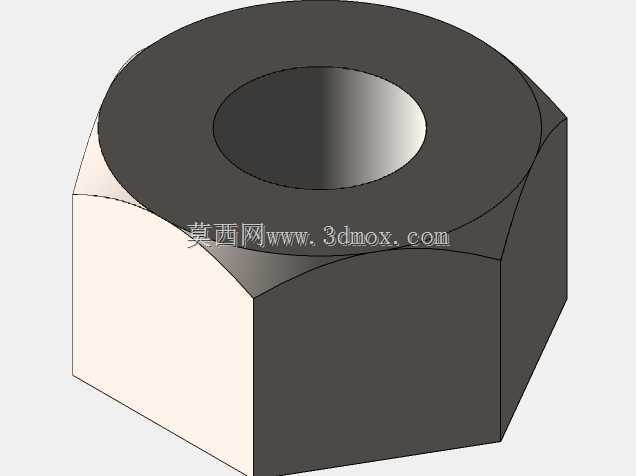

　　从实际装配逻辑来看，两侧法兰分别套装在两根待连接轴的轴端，轴端加工出与沉键截面匹配的键槽，沉键嵌入后法兰内孔与轴外圆形成小间隙过渡配合，方便现场装配时的对位推入；法兰对接端面预留精加工贴合面，装配后两法兰端面完全贴紧，四组螺栓穿过法兰盘上的通孔后由螺母锁紧，螺栓预紧力使法兰接触面产生足够摩擦力，配合键的剪切承载，共同传递工作扭矩。建模过程中完整还原了轴、键、法兰盘、螺栓、螺母各零件的配合关系，剖切视图可清晰看到沉键在轴槽与法兰键槽内的嵌入深度，以及螺栓贯穿两侧法兰的装配状态。

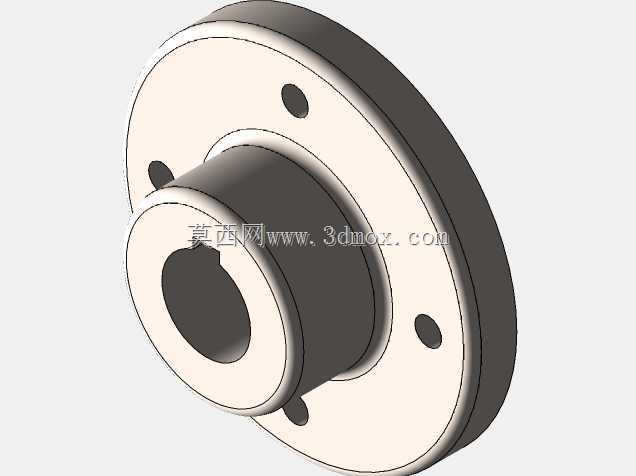

　　设计层面优先保证同轴度要求，两法兰的外圆、端面与内孔采用一次装夹加工的工艺思路，减小装配后的径向跳动；法兰盘外缘设置加厚凸缘，提升螺栓孔周边的结构强度，避免锁紧时孔位出现应力变形。轴端伸出法兰的长度预留了轴承安装与轴端限位的空间，法兰外径、螺栓分布圆直径以及轴径之间按常规传动比例配置，能够适配多数同规格通用传动轴的安装边界。现场安装时需先将两根轴调整至同轴状态，再推入两侧法兰、嵌入沉键，对位法兰螺栓孔后逐步对角拧紧螺栓，保证端面压紧力均匀分布。

　　这类刚性联轴器结构简单、承载可靠，无弹性缓冲元件，适用于载荷平稳、轴系对中精度较好的传动场合；建模时各零件的配合尺寸、装配间隙均按机械设计常规公差设定，可直接用于传动结构演示、装配工艺参考以及同类联轴器的选型改型参考。
