卧式单缸蒸汽机教学演示结构

　　这套结构以早期卧式单缸蒸汽机为原型，将锅炉、气缸、活塞、十字滑块、连杆、飞轮和立式安装背板整合在同一紧凑单元内，主要用于机械原理展示、职业教育课堂演示、科技馆互动装置以及小型动力机械课程设计。它不是单纯的外观摆件，而是把热能转换为往复运动、再通过曲柄连杆机构转换为旋转运动的完整路径拆开呈现：前端卧式筒体承担蒸汽发生与储汽作用，中部气缸引导活塞做直线往复，后端大直径飞轮储存转动惯量，侧置连杆把活塞推力传递到飞轮偏心销，背板则为所有运动件提供定位基准和安装支撑。

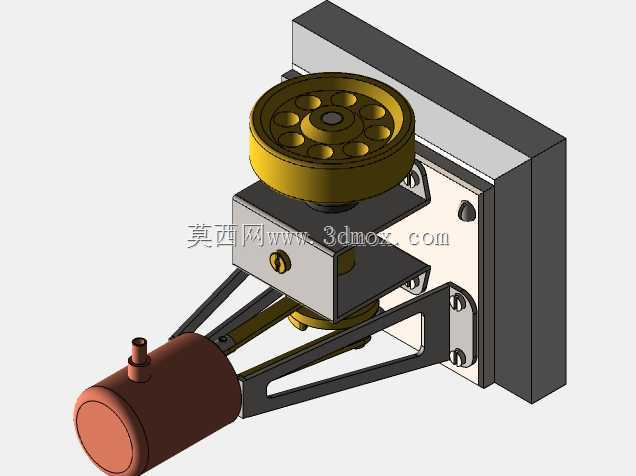

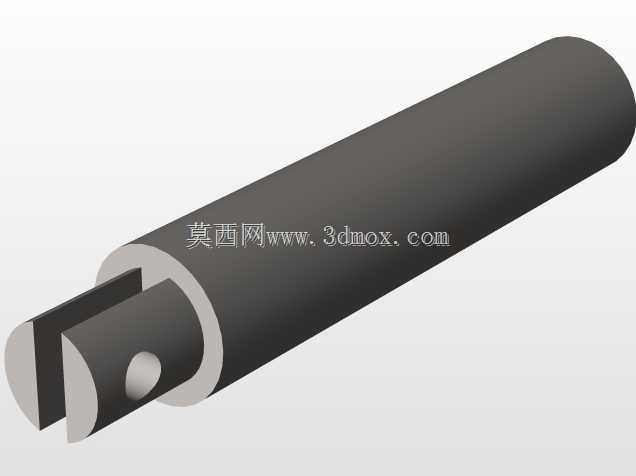

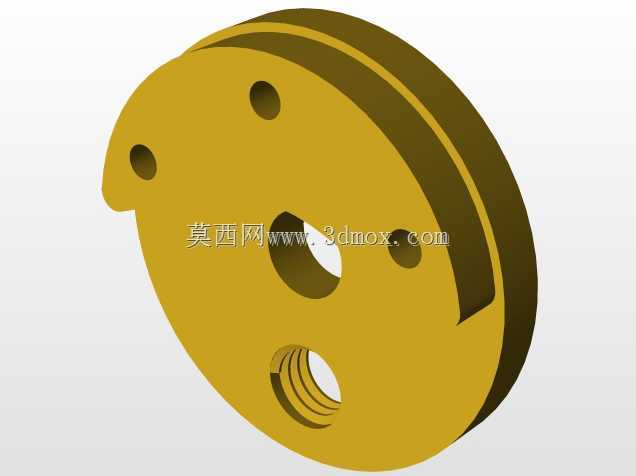

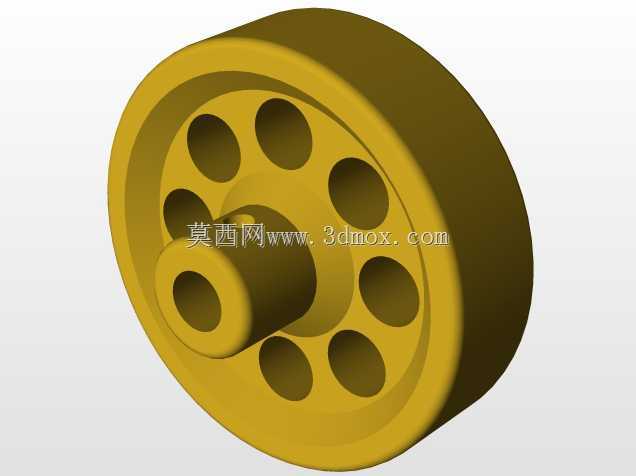

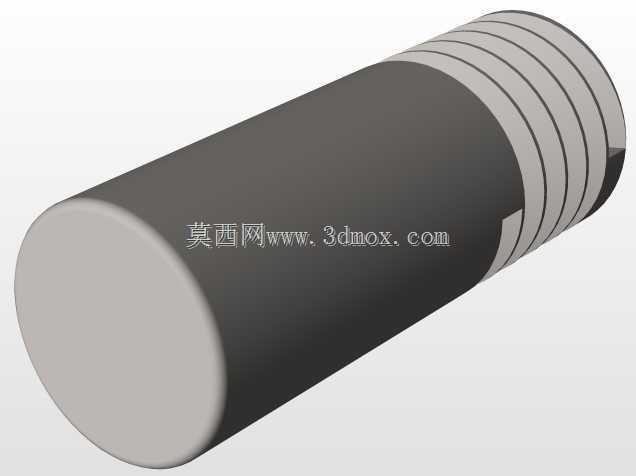

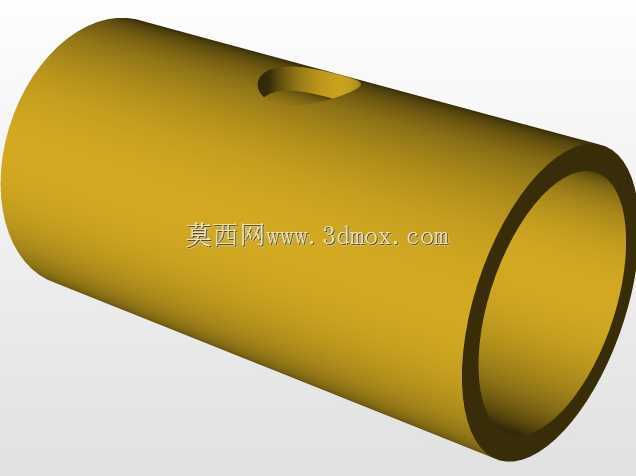

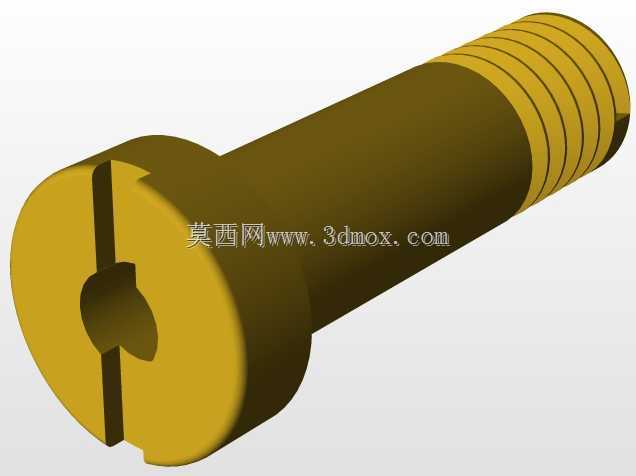

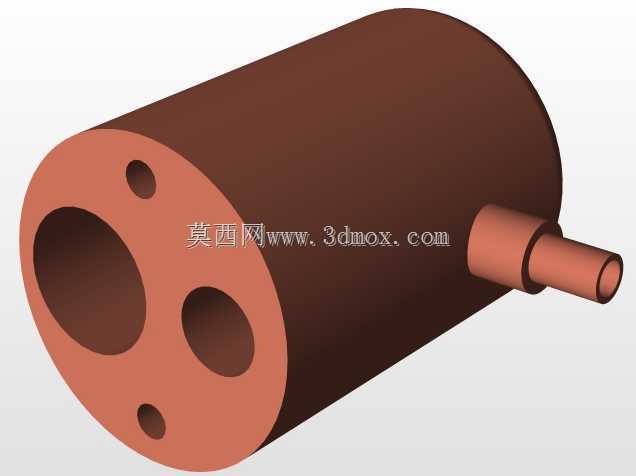

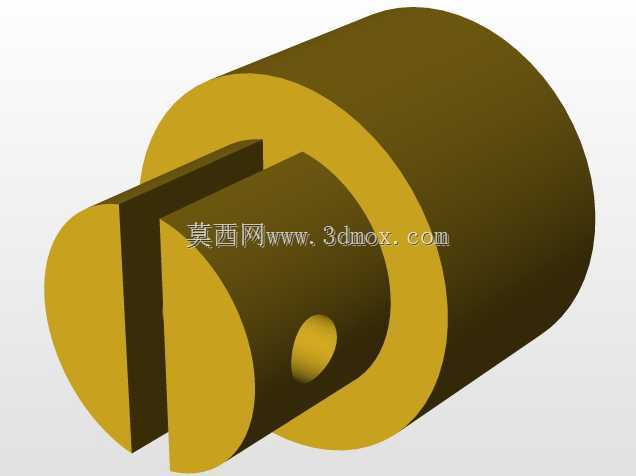

　　从实际布置看，锅炉筒体沿水平方向伸出，端部采用圆弧封头，顶部保留进汽与阀件接口位置；气缸位于筒体与飞轮之间，轴线与锅炉轴线近似平行，便于缩短蒸汽通路并减少管路弯折。飞轮采用带多圈减重孔的轮盘结构，轮缘厚度相对较大，目的是在低速运转时保留足够惯量，使活塞经过上下止点时不会因驱动力瞬时下降而卡滞。轮盘中心设置主轴支承，主轴穿过支架后与背板连接，偏心销位置偏离主轴中心，连杆大头绕销转动，小头则与活塞或十字头铰接。

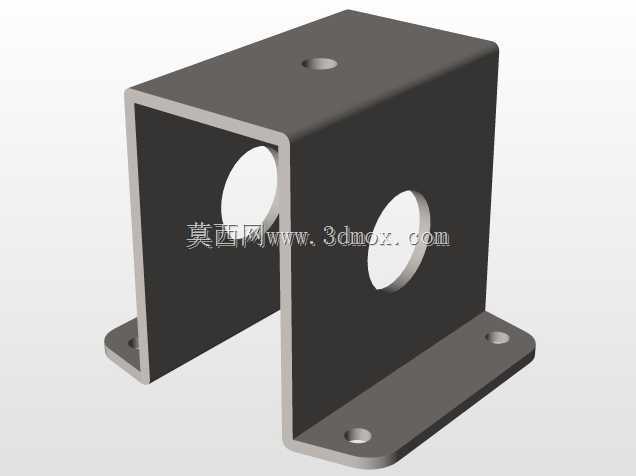

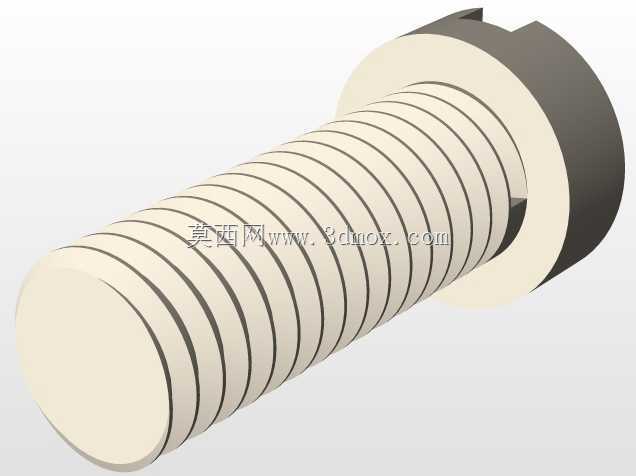

　　支架部分采用桁架式斜撑思路，而不是整块厚重底板。两根斜向梁从气缸下方延伸至锅炉端部，形成稳定的三角形承力区，既约束气缸与锅炉之间的相对位置，也给连杆运动留出下方空间。立式背板相当于试验台安装面，侧面可见多组紧固螺钉和加强边框，适合把整机固定在墙面支架、教学台架或展示柜内。背板前表面与主轴、气缸支承座之间保留了明确的装配层级，运动件不直接贴板安装，而是通过轴承座、垫块和连接片形成间隙，避免飞轮、连杆在旋转过程中与固定面摩擦。

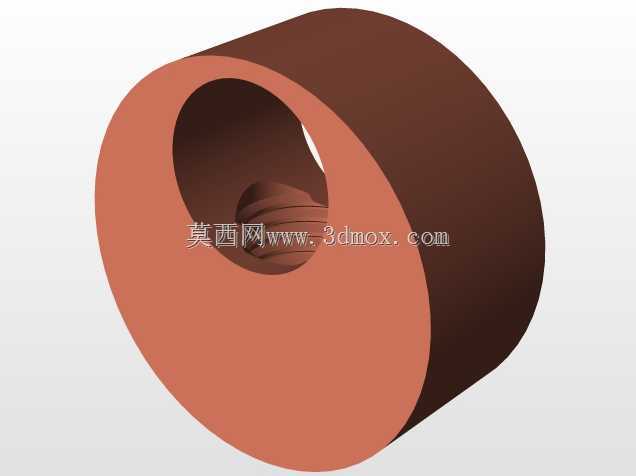

　　设计时需要重点核对几条边界。第一是运动包络，飞轮外径在整机中占比最大，轮缘前方不能与气缸盖、汽阀或支架发生干涉；连杆随曲轴转动时会在平面内摆动，其最低点与斜撑梁、最高点与气缸下盖之间都要保留连续间隙。第二是死点通过能力，单缸蒸汽机在活塞位于止点时曲柄连杆接近共线，推力无法形成有效转矩，因此飞轮惯量、偏心距和连杆长度要匹配；偏心距过小会导致行程不足，过大则会增加连杆摆角和侧壁侧向力。第三是热件与运动件的隔离，锅炉和气缸属于受热区域，靠近背板、支承座和紧固件处应预留热膨胀余量，避免温升后把同轴度拉偏。

　　尺寸链上，主轴中心高是整机的关键基准。它决定飞轮偏心销的回转半径、气缸中心线高度以及连杆小头的铰接位置；若中心高不一致，活塞会受到附加弯矩，密封圈和缸套磨损会明显加快。锅炉筒体直径大于气缸，属于低位大容积部件，安装时其轴线可略低于气缸轴线，使整体重心靠前下方，提升台架稳定性。背板的厚度和边框高度承担倾覆力矩，尤其飞轮快速转动或手动盘车时，连接螺钉不能只按静态重力选取，还要考虑往复件产生的周期性振动。

　　在教学场景中，该结构可以直接剖切展示活塞换向、连杆摆动和飞轮储能之间的关系；在展品场景中，可配合低速电机或压缩空气驱动，外接透明护罩后用于动态演示；在课程设计中，它也适合作为曲柄滑块机构、偏心轮传动、热机循环和机架刚度分析的综合案例。建模时需把固定件、运动件和紧固件分层处理，飞轮、主轴、偏心销、连杆、活塞、气缸体、锅炉筒体和背板分别保留独立装配关系，这样后续做运动干涉检查、工程图导出或修改缸径、行程、飞轮直径时，都能快速调整而不破坏整体结构。
