双电压多工艺逆变焊机结构设计

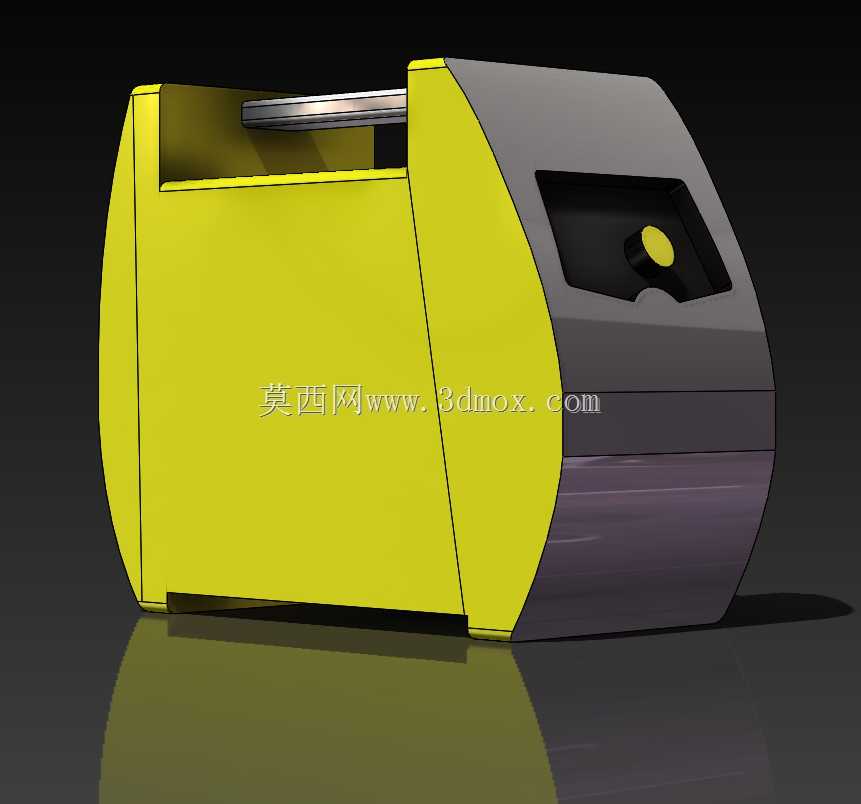

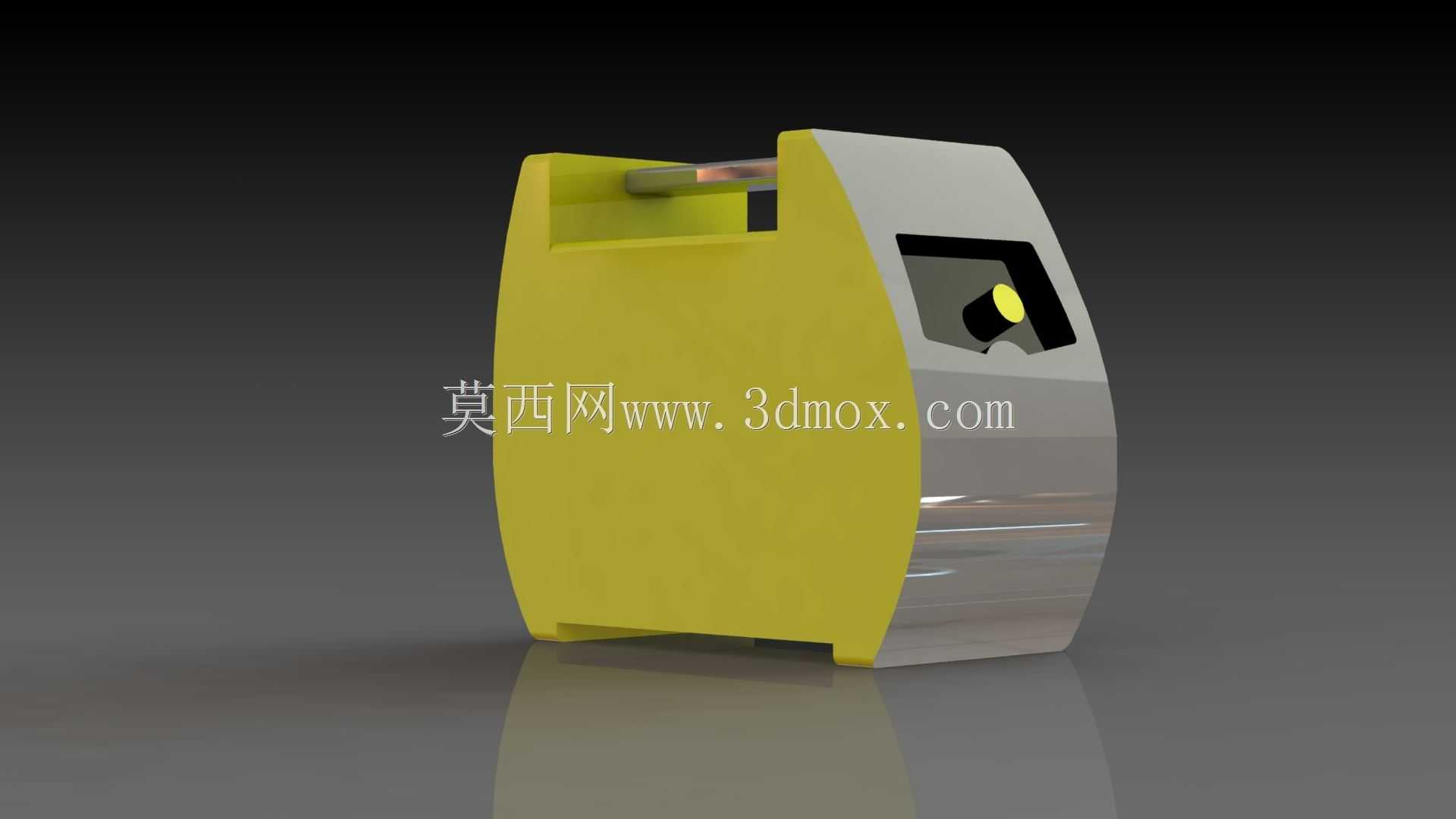

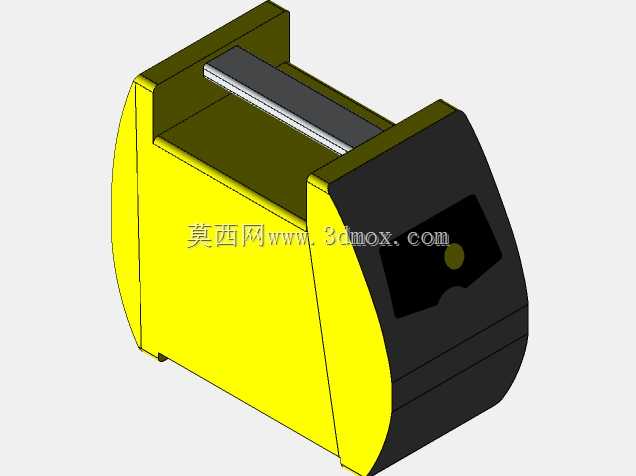

　　在小型加工门店、户外维修作业、家装施工等零散焊接场景中，作业人员往往需要面对不同厚度、不同材质的焊接工件，同时还要适配现场波动的供电条件，传统单一功能焊机很难兼顾便携性与多场景适配需求，这款逆变式多工艺焊机的结构设计，正是瞄准这类分散作业的实际痛点展开。从整机结构布局来看，设计阶段优先考虑了移动作业的便携属性，机身采用一体化弧形壳体结构，将提手与上壳体做了融合式设计，没有额外突出的外置提手部件，既减少了搬运过程中突出部件的磕碰风险，也让整机轮廓更流畅，日常放置在工具车、施工台面时不会因为突出结构卡滞。机身侧面采用金属质感的弧形包覆结构，既可以作为内部功率器件的散热辅助结构，增大壳体与空气的接触面积，也能在设备意外倾倒时形成弧形缓冲面，避免棱角直接撞击地面损坏内部元器件。前面板的操作区域做了内凹式设计，将调节旋钮、状态显示窗口嵌入壳体的弧形凹陷区域，作业过程中即使焊枪线缆拖拽扫过设备正面，也不会直接磕碰调节旋钮造成参数偏移，旋钮本身做了防滑齿纹设计，戴焊接防护手套时也能精准完成参数调节。

　　从功能适配的结构设计来看，这款焊机支持MIG、TIG、手工焊条焊三种工艺，内部结构做了分区布局：功率逆变模块布置在机身金属侧壳对应的内侧区域，直接通过导热硅胶与侧壳连接，借助金属壳体的大面积散热面降低工作温升，不需要额外增加大体积的散热鳍片就能满足200安培额定输出下的散热需求；送丝机构（MIG工艺配套）布置在机身前部靠近输出接口的位置，缩短送丝路径，减少软送丝管的弯折角度，降低送丝阻力带来的焊接不稳定问题；接线端子区域做了下沉式防护设计，输出电缆接好后，线缆接头不会突出机身轮廓，避免现场拖拽电缆时扯松接线。

　　供电适配方面，结构设计上兼容220V与110V两种市电输入，电源输入接口做了防误插结构，不同电压等级的输入线缆接头无法错位插入，同时内部的电压检测模块与切换结构做了物理隔离，避免电压切换时的电弧干扰控制电路。从安装与使用的边界尺寸来看，整机占地面积控制在小型施工台面可容纳的范围，底部做了四个内凹式支撑脚，不需要额外加装橡胶脚垫就能稳定放置在倾斜度不超过15度的施工台面上，支撑脚的内凹设计也让设备堆叠放置时不会刮花上方设备的底面；机身侧面预留了挂装孔位，在固定工位作业时可以直接挂装在墙面支架上，释放台面操作空间。

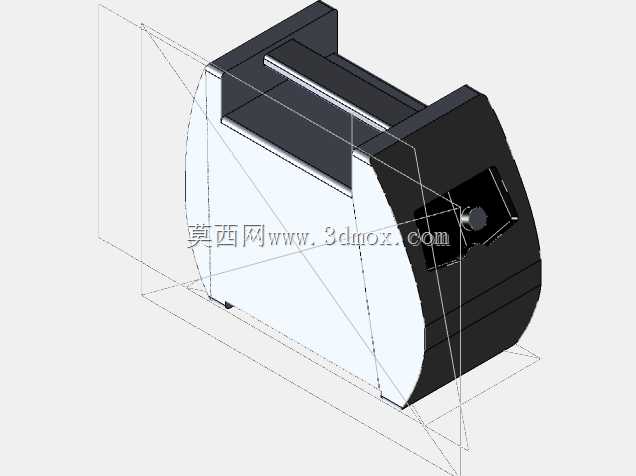

　　设计过程中也充分考虑了日常维护的便利性，机身侧壳采用快拆式卡扣结构，不需要额外工具就能拆开侧壳完成内部除尘、接线紧固等日常维护操作，内部的线束全部采用理线夹固定，避免移动过程中线束晃动磨损绝缘层。作为焊接作业场景的占位模型使用时，这个结构模型可以准确还原设备的外轮廓尺寸、操作部件位置、接口布局，在做焊接工作站布局、移动工具车设计、施工场地三维规划时，能够直接导入装配环境验证空间干涉，不需要额外测量设备尺寸，也能准确模拟作业过程中设备放置、线缆连接、参数调节的操作空间是否充足，避免现场布局时出现操作空间不足、设备放置不稳的问题。
