NP205分动箱换挡器六角锁紧螺栓

　　在硬派越野车型与老式四驱皮卡的传动系统维护场景中，NP205系列分动箱的换挡操纵机构一直是维修与改装环节的核心关注点，这款换挡器螺栓正是该机构中承担定位、锁紧与力传递功能的关键紧固件。不同于普通标准外六角螺栓，该零件并非单纯依靠螺纹预紧实现固定，其结构沿轴向被划分为多个功能段，每一段的直径、表面特征与配合公差都对应着分动箱换挡机构的特定装配需求。

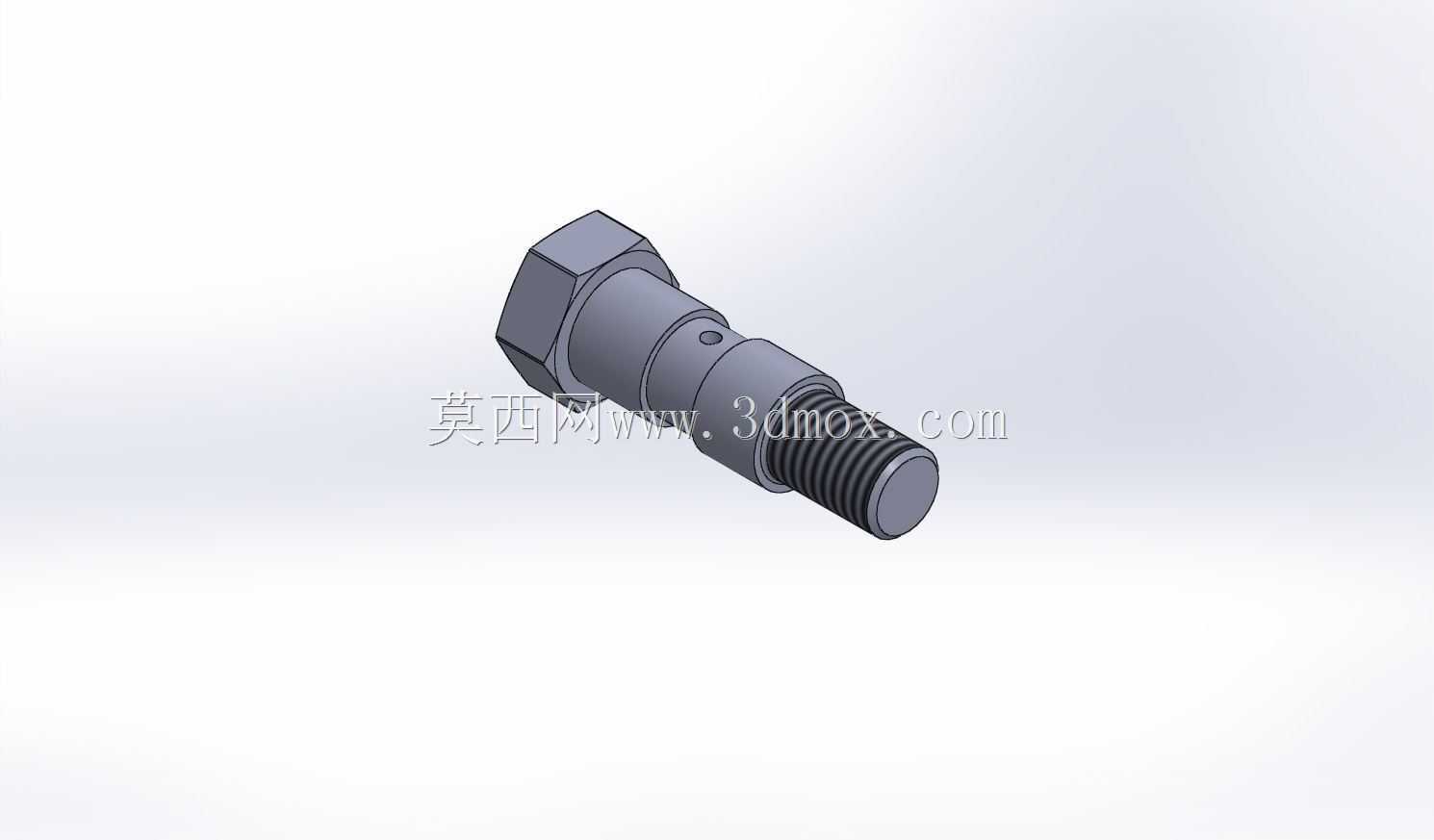

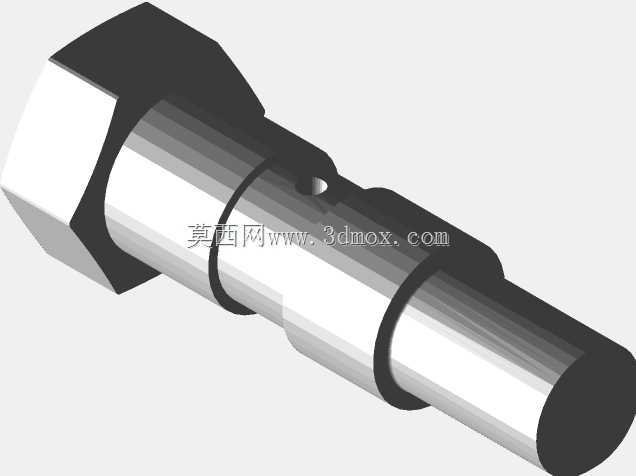

　　从三维结构上看，零件一端为标准六角头部，可供扳手施加拧紧力矩，头部下方的轴段先经过一段光滑圆柱面，用于穿过换挡摇臂或支座的光孔，形成径向定位；轴身中部带有径向小孔，是开口销或锁止钢丝的穿入位置，用于防止螺栓在长期振动环境下发生回转松脱；靠近末端的轴段加工有外螺纹，用于与换挡器支座或分动箱壳体上的内螺纹孔旋合，螺纹末端留出适当的不完整牙型收尾，避免装配时出现牙型干涉。各轴段之间采用退刀槽与小圆角过渡，既方便车削加工时刀具退出，也能降低应力集中系数，避免在交变冲击载荷下于台阶处萌生疲劳裂纹。

　　在实际装车状态下，该螺栓并不承受很大的静态拉伸载荷，却长期处于微动、振动与偶尔的换挡冲击之中。四驱车辆在碎石路面、爬坡或切换高低速挡位时，换挡连杆会把操纵力反复传递到摇臂，螺栓的光杆段因此承受横向剪切与挤压，螺纹段则负责把整个机构锁紧在壳体结合面上。设计时把光杆直径取到与被连接件孔位形成小间隙配合，可让剪切载荷主要由光杆承担，而不是让螺纹牙侧面承受横向力，这是传动系统紧固件设计中常见的工程处理方式。中部锁止孔的位置也经过布置，确保螺栓按规定力矩拧紧后，孔位能够与螺母或支座上的防松槽对齐，穿入锁止件后形成可靠的机械防松。

　　建模时需要重点还原的，并不只是外轮廓，而是各功能段之间的尺寸链关系。六角头对边尺寸、头部高度、光杆长度、螺纹规格与有效旋合长度、锁止孔直径及其到头部支承面的距离，都会直接影响总成装配：光杆过长会使摇臂轴向窜动，过短则可能导致夹紧面压不实；螺纹段过长可能在拧紧后顶碰壳体内腔，过短又会使啮合牙数不足；锁止孔若偏离实际锁紧角度，装配现场将无法穿装防销。围绕这些边界，模型在轴段转折处保留了清晰的倒角与圆角，螺纹端部加工有导入锥角，便于自动化装配线或维修工人手动对中旋入。

　　从安装边界看，该螺栓周围需要预留扳手空间，六角头周边不能被换挡拨块、通气塞或分动箱加强筋遮挡，否则现场只能使用开口扳手甚至无法达到规定力矩。螺栓轴线与换挡摇臂回转面之间应保持垂直，支承面需贴合平整，若结合面存在焊渣、漆层或磕碰凸起，会使预紧力偏离设计值，并在振动后迅速松脱。维修环节中，一旦发现六角头棱角磨圆、螺纹拉伤、锁止孔扩孔或光杆段出现明显弯曲，就应整体更换，而不是反复使用已经发生塑性变形的旧件。

　　围绕NP205分动箱的改装与复原工作，这类小零件往往决定换挡手感是否清晰、挡位是否能够可靠保持。三维模型把六角头、阶梯光杆、径向锁止孔与末端外螺纹连续表达出来，可用于检查换挡连杆运动包络、核对装配孔位、制作维修爆炸图，也能为加工试制、备件测绘和专用工装设计提供直接参考。
