摩托车前轮驻停限位围场支架

　　这套结构对应摩托车维修车间、赛道围场、展厅陈列以及私人车库中常见的前轮驻停限位装置，核心作用是把摩托车前轮约束在一个确定的楔形槽位内，避免车辆在无人扶持时发生侧倾或前后窜动。与传统后轮起车架不同，该类围场支架不需要抬升整车，也不依赖摇臂支点，而是通过前轮推入后的轮胎侧壁与胎面接触完成定位，单人即可完成停放操作，使用门槛更低。

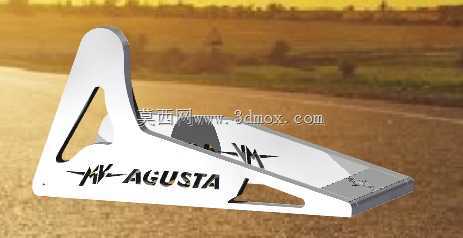

　　从实际布置看，支架主体采用低重心楔形承载思路，前端设置较宽的导入斜面，车辆缓慢推入时轮胎会沿斜面自然爬升并落入中部限位区域；后侧竖立挡边用于限制轮胎继续向前运动，两侧镂空立板则在轮胎左右方向形成约束。轮胎进入后，整车前悬载荷通过轮胎接触区传递到底部平板，再分散到地面接触面上，因此底板需要保持足够的接地面积，避免局部压强过大造成地砖压痕或支架翻转。

　　结构建模时需要重点处理几个边界关系。首先是轮胎适配宽度，中部槽宽不能简单按某一车型前轮名义宽度取值，应考虑轮胎充气后的鼓胀量、泥地胎与运动胎的胎肩差异，以及车辆推入时的轻微偏摆；槽宽过窄会导致轮胎卡滞，过宽则失去侧向限位意义。其次是楔形导入角，角度过小会使支架纵向尺寸拉长，角度过大又会增加推入阻力，甚至让前轮顶在立板上而不能到位。合理做法是结合常见17寸、18寸前轮直径区间，让导入斜面在轮胎接触初期形成平滑抬升，再由后部挡边承担最终止退。

　　主体侧板采用大面积镂空并非单纯造型处理，它同时承担减重、避让刹车盘与前挡泥板、降低材料占用的作用。镂空轮廓需要避开主要传力路径：底板与立板交接处、后轮挡边根部、轮胎侧向挤压区域都应保留连续材料。若采用板材切割后焊接成型，侧板与底板之间应设置连续焊缝或折边连接，保证车辆推入时的冲击不会使立板外张。若采用一体化钣金折弯，则要关注折弯半径与板材厚度的匹配，防止尖角位置产生裂纹。

　　外形尺寸方面，支架长度应覆盖前轮接地点前方的导入段和轮胎后方的稳定段，过短会导致整车重心仍偏在支架外侧，停放时存在翘头倾向；宽度方向则应略大于轮胎最大截面，并在两侧留出手部搬运或地面固定的空间。高度不需要追求遮挡轮胎，只需让竖立挡边达到轮胎下部有效阻挡区域即可，过高会干涉前挡泥板、辐射卡钳或ABS线束。底部前缘可做倒角或卷边，减少轮胎推入时把支架整体向前推铲的风险。

　　在赛道围场场景中，这类支架常被用于热车、换胎、快速检查和车辆排队等待；在展厅环境中，它又能让摩托车保持统一朝向和固定站位，便于观众环绕观察。由于车辆推入瞬间存在横向力，支架底部可增加橡胶垫、防滑纹或地脚固定孔。若地面为光滑环氧地坪，防滑垫的摩擦系数直接决定支架是否随轮前移；若在维修区长期使用，则可通过地脚螺栓将支架与地面连接，使限位更加可靠。

　　建模过程中，装配关系不宜只做单一实体外观表达，应把底板、侧立板、后部挡边、防滑件以及品牌标识安装位拆分为可制造的构件。侧板上的标识区域属于外观面，可采用蚀刻、贴纸或激光切割形成，但不应破坏主承力截面。轮胎与支架之间建议保留运动仿真间隙，验证推入路径中胎肩、挡泥板、卡钳与立板是否发生干涉。对于需要批量生产的方案，还应在底板边缘设置堆叠定位结构，使多个支架在运输和存放时能够嵌套码放，减少仓储空间占用。

　　整体设计的关键不在于复杂机构，而在于对轮胎接触、地面摩擦、车辆重心和维修操作习惯的综合把握。一个可用的围场支架，既要让骑手无需反复调整就能一次推入到位，也要在车辆受到轻微碰触时保持稳定，同时还要兼顾板材利用率、焊接或折弯工艺性以及现场地面条件。
