本田CBR929RR摩托车悬架高度调节张紧螺柱

　　这套张紧螺柱组件的核心使用场景落在大排量运动摩托车后悬架高度调校环节，针对本田CBR929RR这款公升级仿赛车型的后悬挂连杆布局开发，用来替换原厂不可微调的连杆连接构件，解决赛道日练习、街道改装场景下骑手需要根据体重、赛道抓地力、骑行姿态偏好快速调整车尾离地高度的实际需求。

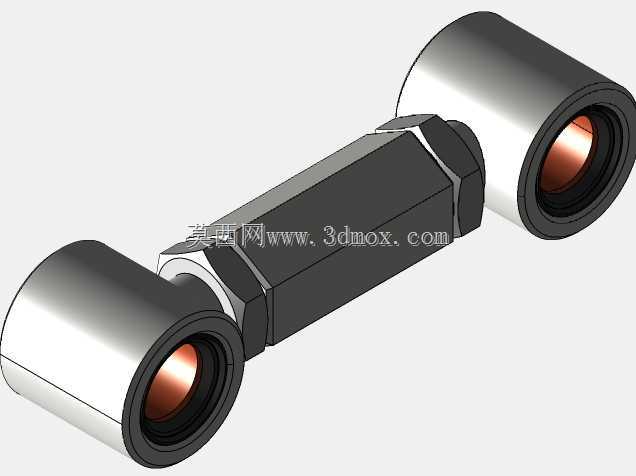

　　从整车装配边界来看，这套构件串联在后减震下摇臂与车架后连杆铰接点之间，两端的环形铰接端分别对应原车连杆的两个固定销轴位，两端铰孔的内径完全匹配原车销轴外径，铰孔内部预留了衬套压装空间，实际装车时可以压入自润滑铜衬套或者橡胶减震衬套，避免金属铰接面直接摩擦产生异响和旷量。中间的杆身采用正反双向螺纹设计，一端为左旋螺纹、一端为右旋螺纹，转动中间的六方杆段时，两端的铰接耳会同步向内收拢或者向外张开，不需要完全拆除两端的固定销轴，只需要松开铰接位的锁紧螺母，旋转中间杆体就可以连续改变整个连杆组件的总长度，调校完成后再将两端锁紧螺母贴紧铰接耳端面锁死，防止车辆行驶过程中螺纹受振动松脱。

　　结构设计上没有采用普通双头螺柱两端光面铰接的简单方案，而是把中间受力段做成整体六方外形，一方面方便用普通开口扳手或者活动扳手夹持转动调节，不需要额外加工专用调节卡槽；另一方面六方截面的抗弯模量比同外径的圆杆更高，摩托车后悬架在过减速带、压弯路肩、赛道急加速起步时，连杆位置会承受反复的拉压交变载荷，六方杆身的截面刚性可以抵消大部分侧向分力，避免杆体在长期交变载荷下出现弯曲变形。两端铰接耳的厚度和原车连杆耳片厚度保持一致，装配后铰接位置的轴向间隙和原厂状态完全相同，不会出现销轴串动、衬套偏磨的问题。

　　建模过程中把整套组件拆分为多个独立零件完成装配：两端带内螺纹的铰接耳、中间带外螺纹的六方调节杆、两个锁紧螺母、铰接孔内的耐磨衬套，所有配合螺纹的公差按照普通传动螺纹精度设定，保证转动调节时顺滑无卡滞，同时螺纹啮合长度达到杆径的1.2倍以上，承受最大冲击拉力时不会出现螺纹滑牙。铰接耳的外形做了圆角过渡处理，避免应力集中在耳片和螺纹段的衔接位置，从源头上降低疲劳断裂风险。

　　实际改装场景里，这套可调张紧螺柱可以实现车尾高度10到15毫米区间的连续调整：拉长连杆总长度时车尾会相应降低，车辆重心后移，直线加速时前轮更不容易抬起，高速行驶的稳定性更好；缩短连杆总长度时车尾升高，后减震的预载几何角度改变，车辆弯道倾倒速度更快，更适合多弯赛道的激进骑行。和市面上常见的一体式加高改装座垫方案不同，这套构件直接改变悬架几何，不会改变骑手座椅的前后位置和手把脚踏的相对三角关系，骑手熟悉的骑行姿态不需要重新适应。

　　建模时还预留了足够的周边间隙：整套构件装车后和周边的后摇臂、排气前段、链条护板之间的最小间隙大于8毫米，悬架全行程压缩过程中不会和周边零件发生运动干涉，两端铰接点的转动角度覆盖后悬架从完全伸长到完全压缩的全部摆角，不会出现铰接耳别劲、衬套卡滞的情况。螺纹段的长度做了冗余设计，调节到两端极限位置时，仍然有不少于3牙的螺纹完全啮合，不会出现调节过度导致螺纹脱开的安全隐患。
