21700锂离子电芯带固定支架结构

　　圆柱锂离子电芯在便携储能、电动两轮车、小型动力包、后备电源以及教学实验平台中使用频率很高，单节电芯如果直接放入设备腔体，容易在振动、搬运或维护过程中出现窜动、极柱磕碰和相邻电芯干涉。这套结构围绕21700规格圆柱电芯展开，把电芯本体与上下两端的定位支架作为一个完整装配单元处理，重点解决单芯固定、模组扩展和安装边界校核问题。

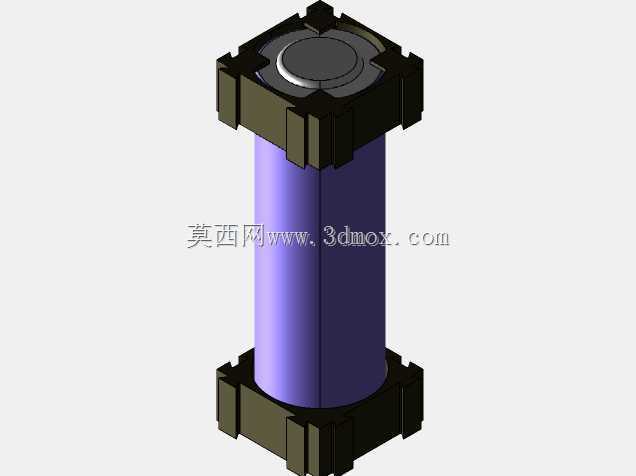

　　从实际布置来看，电芯主体保持圆柱形态，外部不额外包裹复杂壳体，紫色柱面用于表达电芯金属外壳区域，顶部圆形端面对应正极盖帽位置，底部则与下支架承托面贴合。上下支架采用对称式框体思路，四角设置带卡位的凸台与侧向挡边，支架内圈开出与电芯直径匹配的圆弧容纳槽，装配后电芯轴线被限制在支架中心，径向间隙控制在便于压装又不产生松晃的范围。端部黑色框体并不只是装饰件，它同时承担轴向限位、相邻电芯间隔和模组堆叠定位三种作用。

　　在电池包设计里，21700电芯常以多串多并方式组成模组。若没有统一支架，工程师在三维布局时需要逐个复制电芯并手动核对间距，后期还要检查镍片、铜排或采样线是否与电芯外壳发生干涉。该支架把单芯位置标准化，框体外侧的凹凸结构可以作为相邻支架拼接的定位参考，使多节电芯按行列扩展时保持一致中心距。支架边缘留出的缺口也为汇流排走线、焊点避让和温度传感器粘贴提供空间，避免支架把端部极柱完全封死，有利于后续焊接与检修。

　　设计思路上，端部支架优先考虑装配可靠性而不是追求薄壁轻量化。框体围绕电芯端面形成连续承托，四角加厚区域用于承受堆叠时的压力，侧向卡扣则在电芯压入后提供一定抱紧力。由于圆柱电芯在充放电过程中会有轻微膨胀，支架与电芯侧壁之间不宜做成全周长刚性包裹，因此模型中主要通过端部定位和局部挡边固定，柱身大部分区域保持开放，这样既有利于空气流通，也能减少膨胀应力直接传递到支架。

　　外形边界方面，21700电芯本身直径和高度都大于常见18650电芯，在设备内部布置时不能简单沿用小电芯间距。该装配体的最大外轮廓并不只是圆柱直径，还包括上下支架四角向外伸出的卡位结构，因此在电池仓设计时，宽度和深度方向都要按支架外廓预留间隙，高度方向则要计入上下支架厚度以及端部镍片、导线的弯曲空间。若设备外壳靠近电芯顶部，还需核对正极盖帽与导电件之间的爬电距离，不能只按圆柱本体高度判断是否可装入。

　　从结构工程师视角看，这类模型适合用于电池仓概念布置、支架卡扣验证、模组间距评估以及维修拆装路径检查。建模时将电芯与支架分开表达，可以清楚看到承托面、避让槽和端部限位关系；在整机环境中调用该装配体后，能够直接检查电池仓内壁、固定筋位、接线端子和散热通道之间的空间关系。对于需要多节并联的小型电源，支架外侧的重复定位特征也便于阵列布置，减少逐个调整电芯位置带来的误差。

　　实际使用中，电芯支架还要面对跌落、振动和温度循环等工况。上下框体把电芯端部约束住后，圆柱侧壁不必承受额外夹持力，冲击载荷更多通过支架四角和承托面传递到电池仓基础结构。支架端部开孔与缺口不能过大，否则定位能力下降；也不能过小，否则压装时可能擦伤电芯包膜或影响极柱焊接。该结构在可视模型中保留了较明确的壁厚、卡扣和挡边形态，便于设计人员据此判断模具成型、拔模斜度和加强筋布置是否合理。

　　在教学和方案评审场景中，这套模型还能帮助非结构专业人员理解圆柱电芯并不是裸芯直接放入设备即可使用，而是需要通过绝缘、定位、导热和导电连接共同构成可维护的电池单元。通过三维断面或爆炸视图，可以进一步展示电芯从上支架压入、下端落入承托槽、端部汇流排连接的装配顺序，也能在早期发现支架与导线、外壳、固定螺丝之间的冲突。整体来看，该结构把单节21700电芯的安装关系表达得比较完整，既可以作为独立电池固定组件，也可以作为更大电池模组中的基础单元继续扩展。
