房车Victron供电系统集成布线结构设计

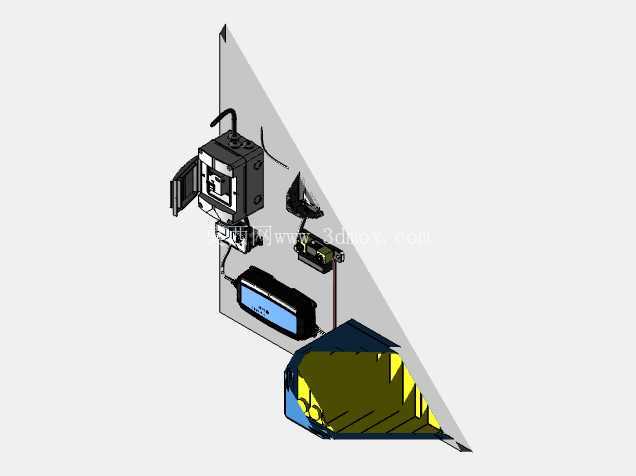

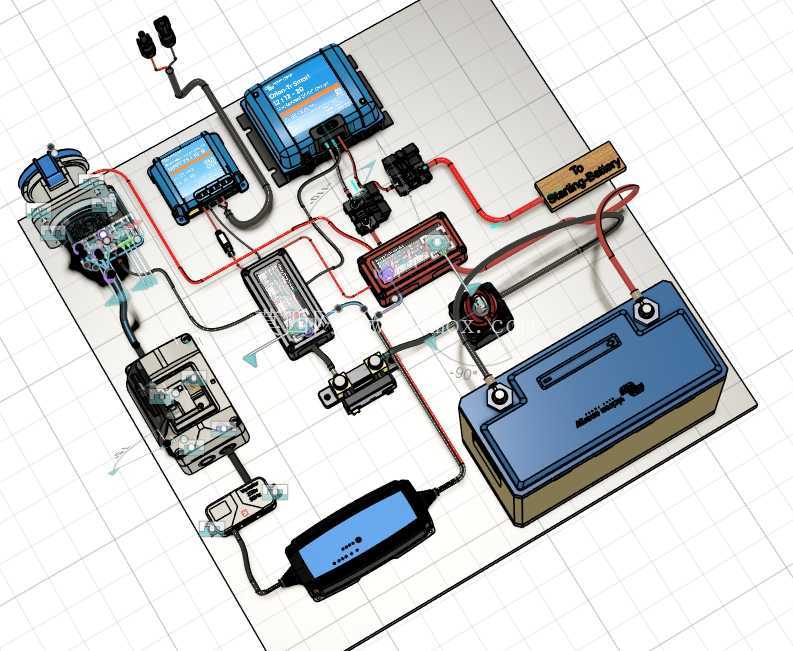

　　这套集成供电结构主要面向旅居房车、改装露营车的车载电力系统搭建场景，解决户外旅居场景下多源电力输入、多路负载输出的整合布线难题，适配自驾露营、长期驻车的用电需求，可覆盖车载照明、小型厨电、电子设备充电、驻车温控等常见车载用电场景的电力分配需求。整套结构围绕Victron系列电力管控组件搭建，整合了MPPT太阳能充电控制器、电池充放电管理模块、保险丝座、太阳能连接器、主储能电池等核心部件，所有部件的安装位均按照原厂实物的原始尺寸做1:1还原，布线走向严格匹配实车改装时的电缆实际直径、弯曲半径要求，避免建模阶段出现干涉、走线空间不足的问题。设计过程中优先考虑实装时的检修便利性，将易损的保险丝座、

　　需要频繁操作的开关部件布置在靠近舱门的易触及区域，主储能电池放置在承重结构充足的低位区域，降低整车重心同时减少大电流走线的长度，降低线路压降损耗。MPPT控制器布置在通风条件较好的上层区域，避免充放电过程中热量堆积影响管控效率，各部件之间的连接线缆预留了足够的弯折余量，适配不同车型舱体的安装空间微调需求，所有固定位均预留了标准紧固件的安装孔位，匹配改装场景常用的自攻螺丝、扎带固定方式，不需要额外做复杂的支架改制即可完成装配。安装边界方面，整套系统的布局占用平面尺寸适配常规房车的侧边储物舱空间，垂直方向的高度预留了线缆插拔、部件拆装的操作空间，不会与舱门、周边储物结构产生干涉，各高压接线端均预留了绝缘防护的安装空间，

　　避免实装时出现裸露接线端的安全隐患。布线设计上区分了大电流动力回路与小电流信号回路的走线路径，减少信号干扰对充电管控模块数据采集精度的影响，不同电压等级的线缆采用差异化的走向排布，方便后期检修时快速识别回路，所有线缆的固定位均按照150-200mm的间距设置固定点，避免车辆行驶过程中线缆晃动磨损绝缘层。针对房车使用场景的振动特性，各部件的安装支架均做了加强结构设计，匹配车载场景的抗振动要求，电池安装位预留了绑带固定的结构空间，可适配不同容量规格的同尺寸储能电池固定需求，不需要重新调整整体布局即可完成电池容量升级。太阳能输入回路预留了多路连接器接口，可拓展外接太阳能板输入，满足长时间驻车时的电力补给需求，交流输出回路的保险丝座按回路容量做了差异化配置，不同功率的负载对应独立的保护回路，避免单回路故障影响整套电力系统运行。
