软包电芯极耳短路测试精切一体装置

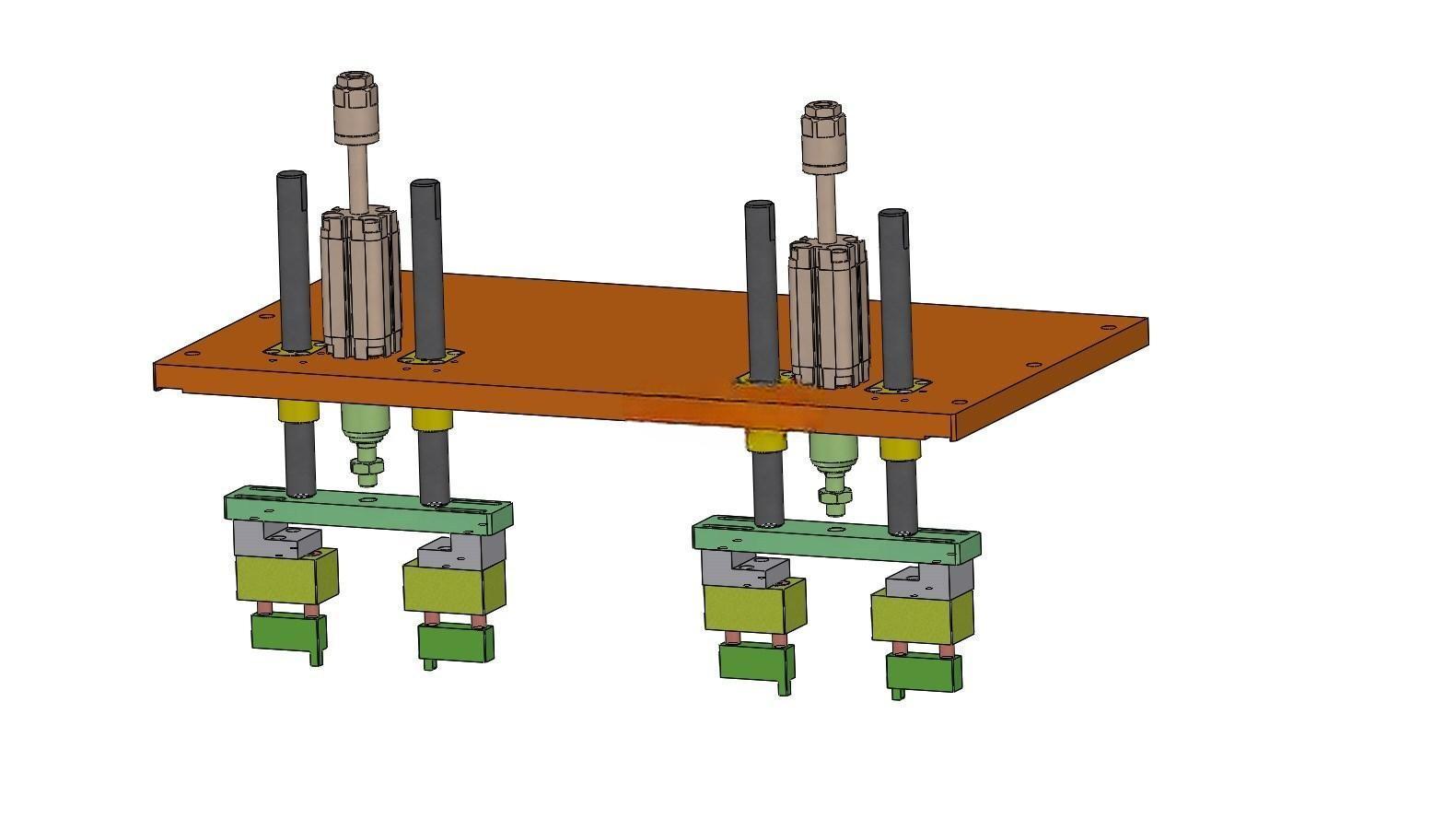

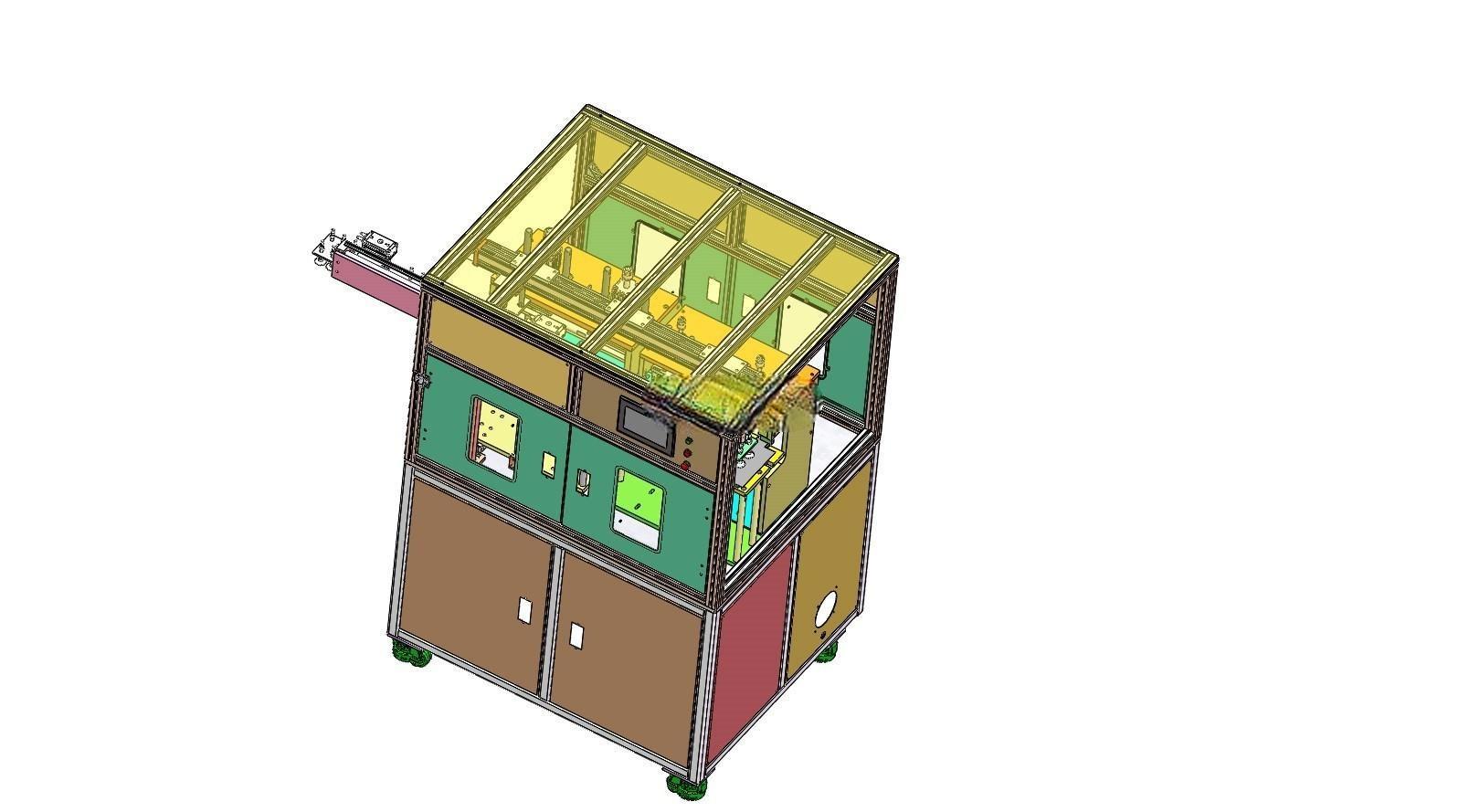

　　这套装置面向软包锂电池中段生产工序设计，主要适配消费类、动力类软包电芯的极耳加工环节，在电芯完成封装、烘烤之后，入壳焊接之前的工位完成极耳的性能检测与定长裁切，替代传统人工分序作业的模式，解决人工操作时检测一致性差、裁切精度不足、极耳易折损的问题，可直接集成到整线电芯生产流水线中，也可作为独立工位搭配上下料机构单独使用。从结构布局来看，装置采用双工位并行的安装板设计，上层安装板预留标准的设备机台安装孔位，可直接固定在生产线的工位机架上，整体安装边界紧凑，不会占用过多线体空间，适配现有多数软包电芯产线的工位间距要求，不需要对原有产线做大规模改造即可完成对接。装置的执行端采用导向轴搭配直线轴承的升降导向结构，保证下压过程的同轴度，

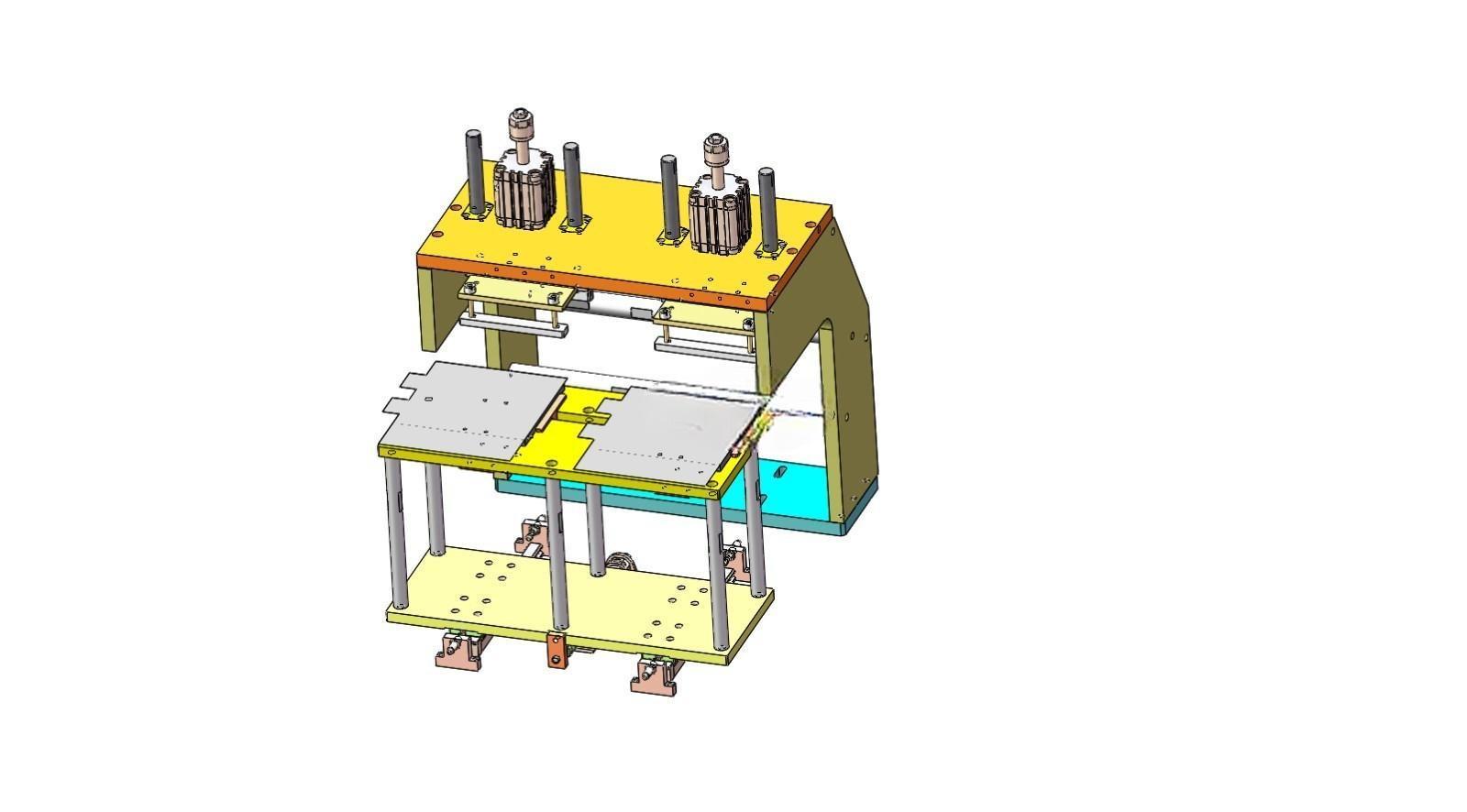

　　避免检测探针与极耳接触时出现偏斜，也能保证裁切刀具下刀位置的精度，不会出现切斜、毛刺超标的问题。功能层面，装置集成了极耳短路测试与精密切断两个核心功能，测试端采用弹性探针结构，接触极耳时可自适应极耳表面的微小高度差，保证测试回路接触稳定，不会出现误判的情况，测试完成后根据检测结果，合格电芯直接进入裁切工序，将极耳裁切至工艺要求的统一长度，不合格品则会触发线体的剔除信号，流转至不良品通道。裁切端采用定制的硬质合金切刀，刀口配合精度控制在微米级，裁切后极耳端面平整无毛刺，不会出现极耳屑掉落引发后续短路隐患的问题。整套机构的移载中转结构采用平稳的直线传动设计，电芯在工位间流转时不会出现晃动、移位的情况，保证每个工序的定位精度，

　　自动下料机构可将加工完成的电芯平稳输送至下一工位，不会刮伤电芯表面的铝塑膜层。目前该结构已经过实际量产验证，结构稳定性强，操作逻辑简单，可适配不同尺寸规格的软包电芯加工，只需要更换对应的定位治具即可完成不同型号产品的切换，通用性较强，搭配标准的电控信号接口，可直接对接产线的MES系统，实现加工数据的实时上传与追溯。
