槽轮式间歇分度传动机构

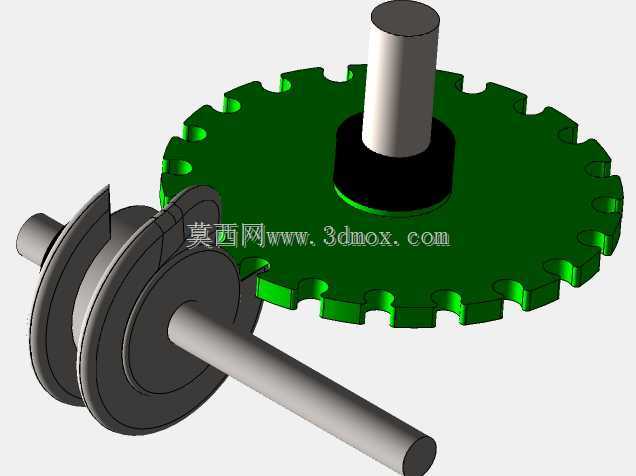

　　这套机构呈现的是典型外啮合槽轮间歇传动结构，核心由带圆柱销的主动拨盘、带径向槽的从动槽轮以及两根支承轴组成。主动侧拨盘连续旋转，圆柱销进入槽轮径向槽时推动槽轮转过固定角度；销子脱离后，拨盘上的圆弧锁止面与槽轮外缘凹弧贴合，使槽轮在静止阶段保持定位，从而把连续输入转化为周期性步进输出。

　　从使用场景看，这类机构常见于需要固定工位转位的自动化设备，例如多工位转盘装配线、包装机械的送进与换位、轻工设备中的间歇进给、刀架或工作台分度、胶片式输送以及要求短时动作、长时停留的联动装置。它的优势在于运动关系由几何轮廓直接决定，分度可靠，结构紧凑，不需要复杂控制即可实现机械同步；局限也较明确，槽轮在启动和停止瞬间存在加速度变化，高速运行时会产生冲击与噪声，因此更适合中低速、节拍稳定、载荷适中的场合。

　　结构设计上，槽轮外缘均匀布置多个径向槽，槽数决定单次步进角。槽数越少，单次转位角度越大，动停比变化越明显，启停阶段的动力学冲击也相对更突出；槽数增加后运动更平缓，但槽轮直径通常增大，机构占用空间随之增加。拨盘端的圆柱销需要与径向槽保持合理间隙，既要保证销子顺利导入导出，又要控制回程间隙对定位精度的影响。锁止弧的配合是建模和加工时容易被忽视的部分：圆弧半径、缺口位置和拨盘锁止面必须连续匹配，否则槽轮在静止期可能出现微小游动，或者在销子进入、退出瞬间发生干涉。

　　三维建模时，应先确定槽轮槽数、中心距、拨盘回转半径和圆柱销直径这几组基础参数。中心距与销子轨迹半径直接决定销子进入径向槽时的角度关系，理想状态下销子进入和退出瞬间，其速度方向应尽量沿槽方向，以减小侧向冲击。槽轮径向槽宽度按销径加配合间隙处理，槽底需留出避让空间，避免销子在最深位置与槽底刚性接触。拨盘本体除了带动销子，还承担锁止功能，其外圆弧不是完整圆，而是根据槽轮凹弧分段加工，装配后两轴中心距必须稳定，否则锁止面会出现顶死或间隙过大。

　　安装边界方面，该机构包含主动轴与从动轴两根平行轴，轴端需要分别配置轴承支承。槽轮轴通常承受分度转动带来的周期性扭矩和径向力，轴承间距不宜过小，以限制悬臂带来的偏摆；拨盘轴虽以连续转动为主，但圆柱销进入槽道瞬间会产生突加负载，轴系刚性和联轴器选择都要考虑交变载荷。外形上，槽轮盘径决定整机最大回转轮廓，拨盘侧则需预留销子旋转扫掠空间，外围防护罩不能压入销轨迹。两根轴的平行度、轴向位置和中心距公差会直接影响啮合质量，实际装配中应优先保证中心距，再调整轴向对齐，使圆柱销在整个槽深范围内均匀接触。

　　功能特性上，该机构不需要传感器和程序逻辑即可完成固定节拍分度，适合与主轴、凸轮、连杆等机械动作保持硬同步。从动槽轮在停留阶段依靠锁止弧保持角度，适合配合夹紧、压装、检测、灌装、封合等需要工位稳定的工序。若设备要求任意角度分度、频繁变节拍或高速平稳启停，则应考虑伺服转台、凸轮分割器等方案；但在固定工位数、节拍明确、成本敏感的设备中，槽轮机构仍具有结构简单、维护方便、抗干扰能力强的工程价值。

　　建模过程中还需关注零件工艺性：槽轮的径向槽和凹弧锁止面宜采用统一基准加工，减少分度误差累积；圆柱销与拨盘连接应防止松动，可采用台阶销、过盈配合或锁紧结构；轴与盘体连接处需设置可靠周向固定，避免交变载荷下键连接产生间隙。整体装配完成后，应手动盘查一个完整循环，确认销子导入顺畅、锁止弧不干涉、静止位无明显晃动，并在高速工况前对启停冲击、润滑和磨损区域进行校核。
