简易四缸直列发动机曲柄连杆机构

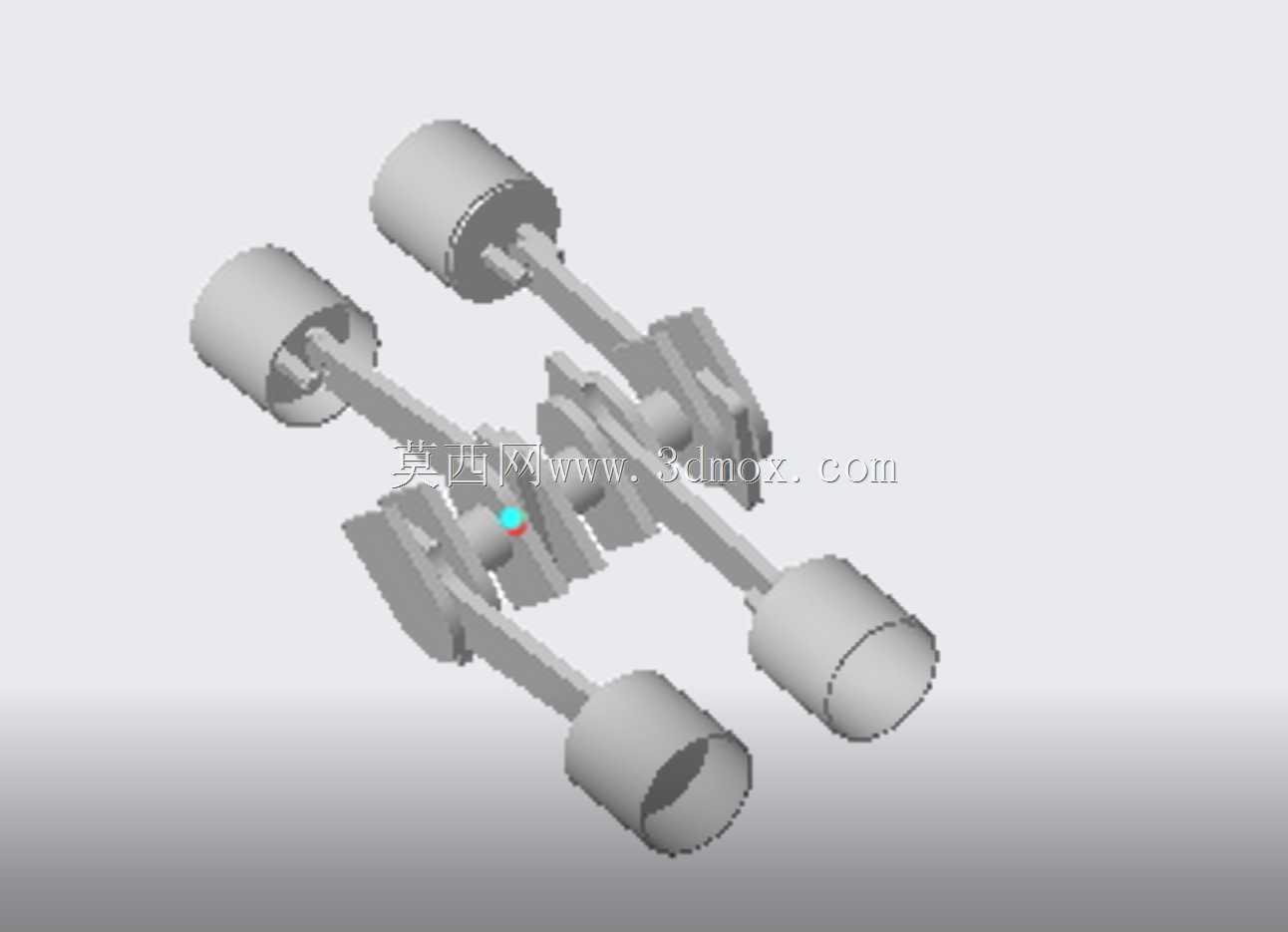

　　这套直列四缸动力核心结构，面向教学演示、原理验证与小型动力装置开发场景搭建，完整还原往复式内燃机最核心的运动转换逻辑，可直观呈现活塞往复直线运动到曲轴旋转扭矩输出的完整传动路径，在职业院校机械原理教学、创客小型动力装置试制、汽车工程专业课程设计、简易动力装备研发验证等场景中都有很高的实用参考价值。整套结构没有冗余的外围附件，仅保留做功传递必需的核心运动部件，四个气缸呈直线等距排布，对应四组活塞、连杆与曲轴曲柄销，曲轴按照四缸发动机经典的1-3-4-2做功间隔角设计曲柄相位，相邻曲柄销错开180度，能够保证运转过程中往复惯性力尽可能相互抵消，减少整机振动量级。

　　从实际功能特性来看，该结构完全复刻量产车用发动机曲柄连杆机构的运动配合关系：活塞在气缸套内做上下往复直线运动，通过活塞销与连杆小头形成铰接，连杆大头与曲轴曲柄销配合，将活塞承受的燃气推力转化为曲轴的旋转力矩，整套运动副的配合间隙按照常规小型内燃机的装配公差逻辑预留，既保证运动过程无卡滞，也能避免间隙过大带来的冲击异响。设计思路上走极简实用路线，省略了量产发动机的配气机构、冷却水路、润滑油路、点火供油系统等外围部件，只保留最核心的动力传递链，一方面大幅降低了加工与组装难度，普通车间使用常规棒料、管材通过车削、铣削工序即可在短时间内完成全部零件加工，不需要复杂的铸造模具与专用工装；另一方面也让运动逻辑完全外露，观察者可以直接看到每一个部件的运动轨迹与配合关系，不会被外围壳体遮挡关键传动节点。

　　外形尺寸方面，整套机构沿曲轴轴向的总长度由四个气缸的中心距决定，缸心距按照活塞直径的1.1~1.2倍设定，既保证相邻气缸的壁面有足够的结构强度，也不会让整机轴向尺寸过于冗长；径向方向上，曲轴回转半径由活塞行程决定，连杆长度按照曲柄半径的3~3.5倍匹配，这个比例可以有效降低活塞侧压力，减少活塞与缸壁之间的摩擦磨损，整套机构的最大径向轮廓不超过活塞直径的2.5倍，安装边界非常规整。底部的曲轴主轴颈位置预留了统一的安装支撑基面，可以直接固定在通用实验台架或者自制的支架上，输入端的曲轴轴端设计了标准的轴伸结构，可以外接飞轮、测功装置或者手动摇柄，既可以手动拨动演示运动过程，也可以外接小功率电机带动整套机构运转，直观展示不同曲轴转角下四个活塞的位置变化。

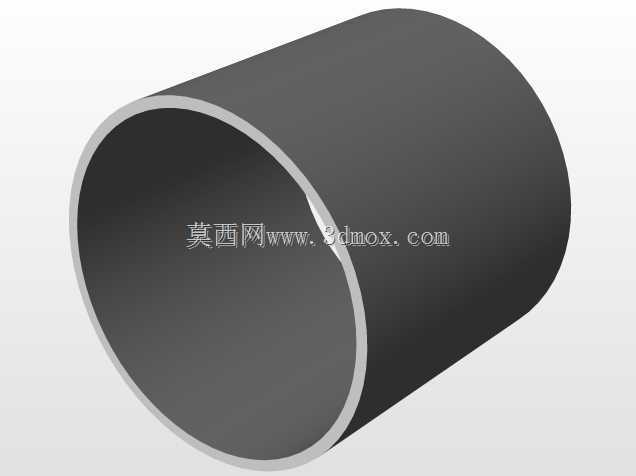

　　零件结构上，活塞采用简化的圆柱筒体设计，省略了量产活塞的环槽、气门避让坑等细节，仅保留活塞销安装孔，加工难度极低；连杆采用分体式大头设计，方便与曲轴曲柄销装配，杆身截面为简单的矩形，完全满足演示工况下的强度需求；曲轴为整体式结构，四个曲柄销与前后主轴颈的同轴度、相位角精度在建模过程中完全按照工程图纸的公差要求约束，动平衡特性经过初步校核，高速运转时不会出现过大的偏心振动。这套结构既可以作为机械专业学生理解内燃机工作原理的实物教具，也可以作为小型自制动力装置的核心原型，后续拓展时可以在现有结构基础上加装气缸盖、配气凸轮、点火组件等部件，逐步升级为可实际点火做功的完整内燃机，也可以直接作为曲柄连杆运动学分析的仿真载体，在多体动力学软件中导入后即可直接开展运动轨迹、速度加速度、受力载荷的仿真计算，为后续的结构优化提供基础数模支撑。
